Brander monteren
11 Brander monteren
In dit hoofdstuk wordt uitgelegd hoe een brander in prin-
cipe gemonteerd wordt.
OPMERKING: Schade aan de installatie
door verkeerde brander!
B Plaats enkel een brander die voldoet
aan de technische eisen van de
Logano GE515 ( hoofdstuk 4 "Tech-
nische gegevens", pagina 8).
B Sluit de branderdeur en schroef ze vast met 4 machi-
nebouten (M16 x 140) ( zie hoofdstuk 8.8 "Toebe-
horen en branderdeur monteren", afb. 32, [3] t/m [6]).
De machinebouten moeten kruisgewijs en gelijkma-
tig aangedraaid worden.
U kan, op bestelling, bij Buderus voorge-
boorde en niet voorgeboorde branderplaten
verkrijgen (toebehoren).
Wanneer u een niet voorgeboorde branderplaat bij
Buderus heeft besteld, dan moet u de meegeleverde
blindplaat lokaal bewerken:
B Branderplaat (afb. 66, [1]) overeenkomstig de
benodigde branderbuisdoorsnede (Ø max. 270 mm)
boren of autogeen uitsnijden.
B Boor de gaten voor de branderbevestiging volgens
het boorplan van de aansluitflens van de brander.
B Schroef de branderplaat aan de branderdeur
(afdichting met GP–afdichtingssnoer Ø 10 mm).
B Schroef de brander aan de branderplaat.
B Snijd de isolatieringen in functie van de diameter
van de branderbuis (afb. 66, [2]).
B De resterende opening tussen de isolatie van de
branderdeur en de branderbuis (afb. 66, [4]) moeten
met aangepaste isolatieringen (afb. 66, [3]) opgevuld
worden.
B Verbind de uitblaasopening van het kijkglas met de
brander, zodat het kijkglas niet vervuild raakt.
46

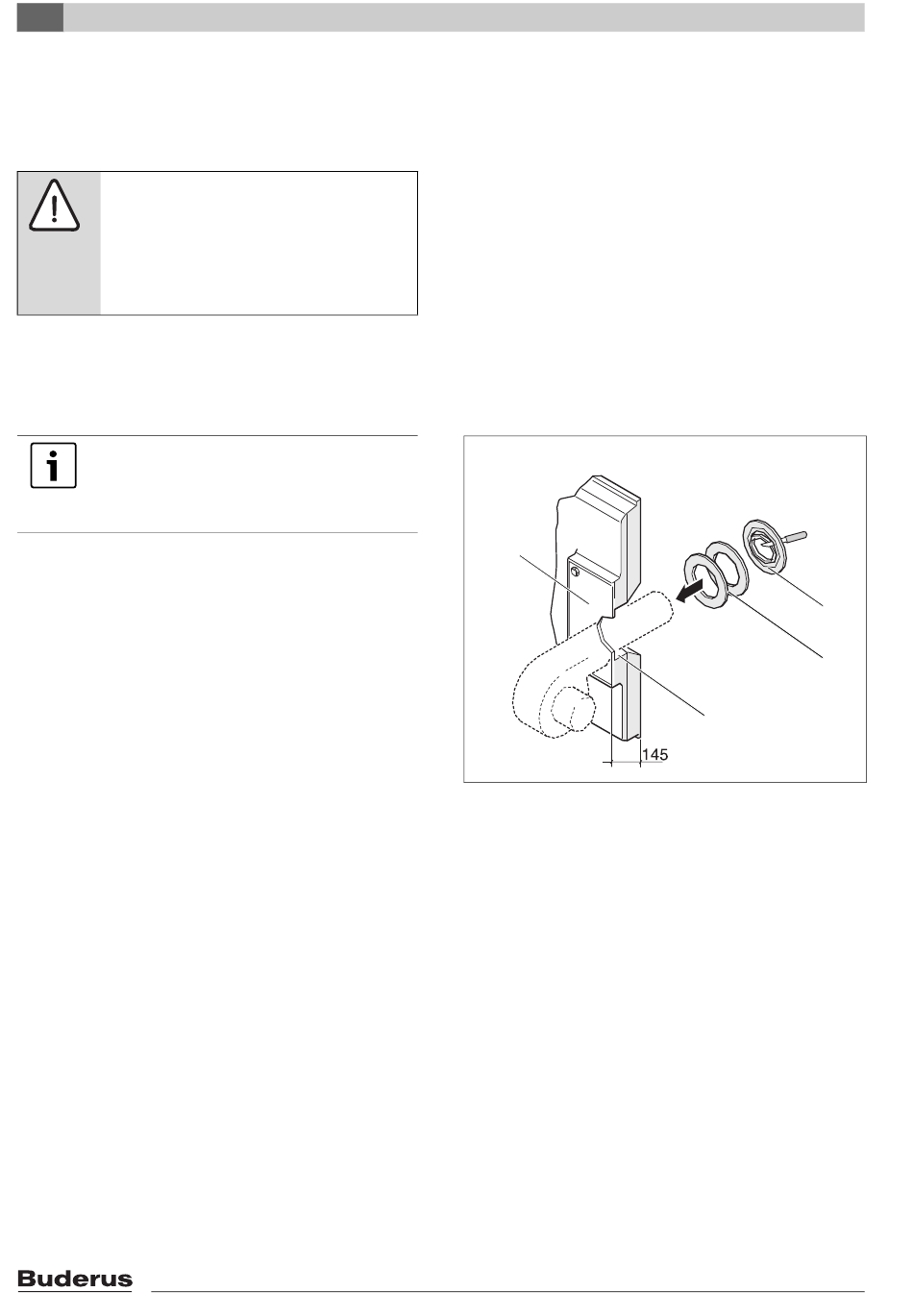

Afb. 66 Brander monteren (maat in mm)
Logano GE515 - Wijzigingen op basis van technische verbeteringen voorbehouden!
