B Schroef de kabeldoorvoer (afb. 63, [1] en [2]) links of
rechts aan de achterwand van de ketel.
Een vaste elektrische aansluiting conform EN 50165
resp. conform de geldende nationale installatienormen
moet worden uitgevoerd.
B Voer de elektrische aansluitingen conform het scha-
kelschema uit. Let erop, dat de kabels en de capillai-
re leidingen zorgvuldig geplaatst zijn!
B Beveilig alle leidingen met kabelklem-
men.
B Plaats de kabelklemmen met de ingelegde aansluit-
kabel in het klemmenframe en bevestig de kabel
door de hendel om te klappen (afb. 64, [1]).
B Hang het achterwanddeel (Logamatic 43xx) met het
onderste haakje in het klemmenframe en druk er dan
bovenaan op, tot de zijdelingse haakjes vastklikken
(afb. 61, [2]).
B Schroef de klemmenafdekstrook (afb. 60, [1]) met
twee schroeven weer aan de sokkel van het regel-
toestel (afb. 65).
Logano GE515 - Wijzigingen op basis van technische verbeteringen voorbehouden!
Regeltoestel monteren

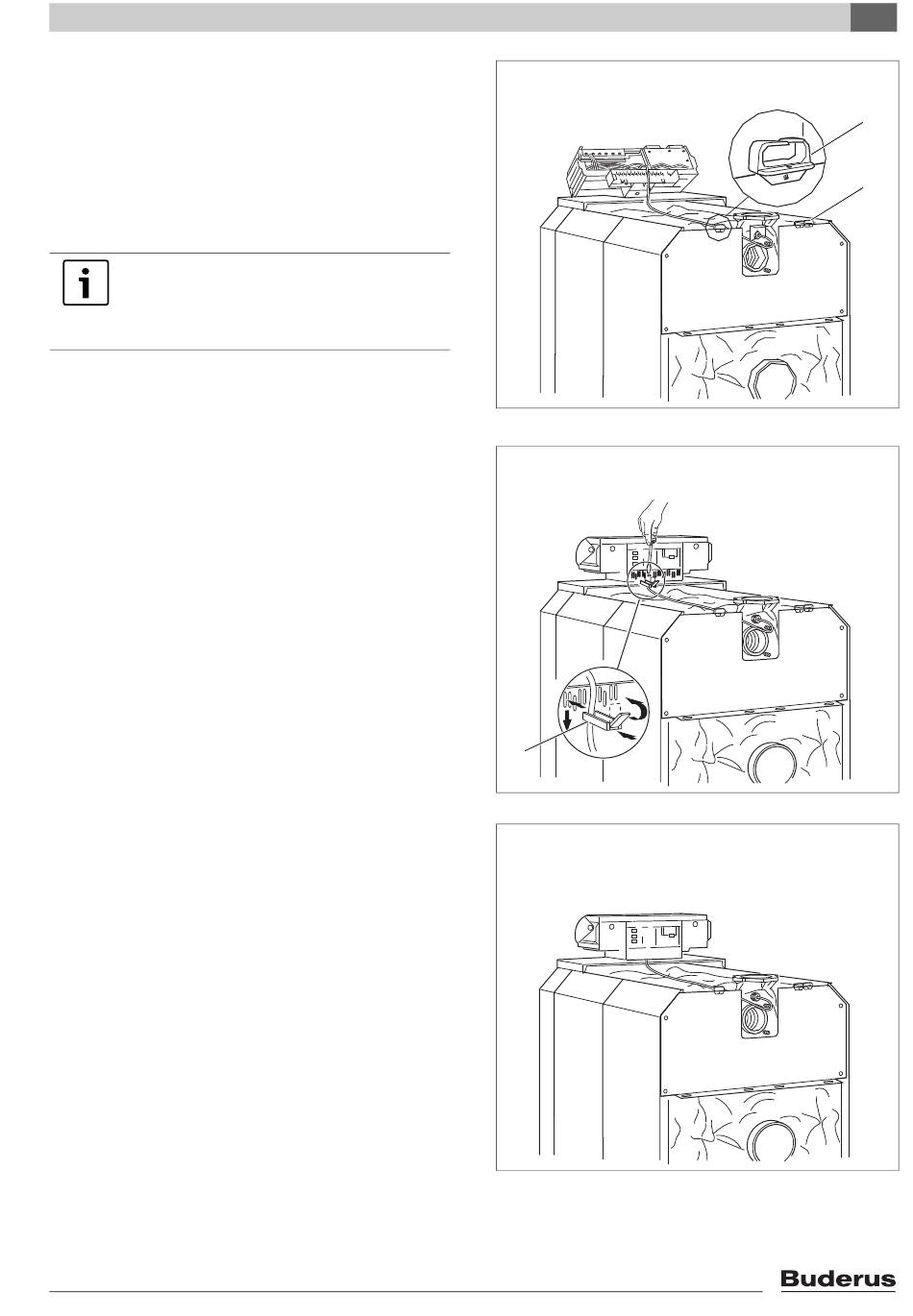

Afb. 63 Elektrische aansluiting
1
Afb. 64 Elektrische verbindingsleidingen bevestigen
Afb. 65 Verwarmingsketel met gemonteerd regeltoestel
10
1
2
1
2
45
