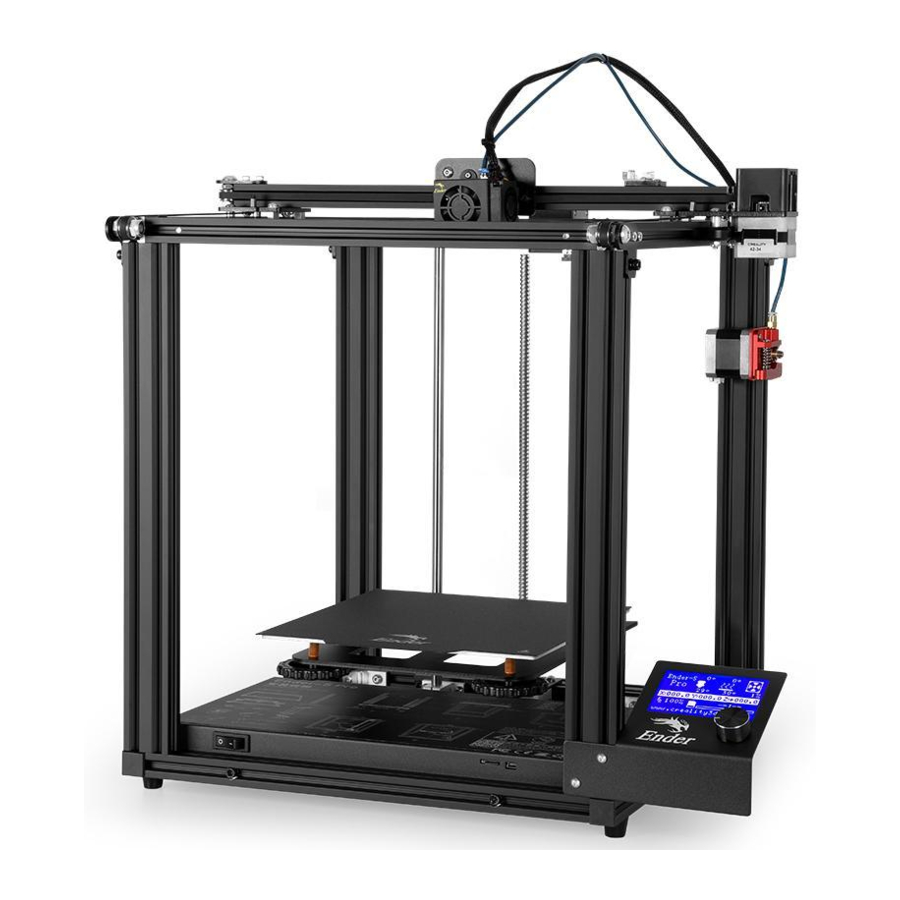

Creality Ender-5 Pro - Gebruikershandleiding voor 3D-printer

Opmerkingen

1. Gebruik de printer niet op een andere manier dan hierin beschreven om persoonlijk letsel of schade aan eigendommen te voorkomen.
2. Plaats de printer niet in de buurt van een warmtebron of ontvlambare of explosieve voorwerpen. We raden aan om hem in een goed geventileerde omgeving met weinig stof te plaatsen.
3. Stel de printer niet bloot aan hevige trillingen of een onstabiele omgeving, omdat dit een slechte afdrukkwaliteit kan veroorzaken.
4. Voordat u experimentele of exotische filamenten gebruikt, raden we aan om standaard filamenten zoals ABS of PLA te gebruiken om de machine te kalibreren en te testen.
5. Gebruik geen andere voedingskabel dan de meegeleverde. Gebruik altijd een geaard stopcontact met drie pinnen.
6.
   Raak het mondstuk of het printoppervlak niet aan tijdens het gebruik, omdat deze heet kunnen zijn. Houd uw handen uit de buurt van de machine tijdens gebruik om brandwonden of persoonlijk letsel te voorkomen.
7.
   Draag geen handschoenen of losse kleding bij het bedienen van de printer. Dergelijke kleding kan verstrikt raken in de bewegende delen van de printer, wat kan leiden tot brandwonden, mogelijk lichamelijk letsel of schade aan de printer.
8. Gebruik bij het reinigen van vuil van de hotend van de printer altijd de meegeleverde hulpmiddelen. Raak het mondstuk niet direct aan wanneer het verwarmd is. Dit kan persoonlijk letsel veroorzaken.
9. Reinig de printer regelmatig. Schakel altijd de stroom uit tijdens het schoonmaken en veeg met een droge doek om stof, aangehecht printplastic of ander materiaal van het frame, de geleiderails of de wielen te verwijderen. Gebruik glasreiniger of isopropylalcohol om het printoppervlak voor elke print te reinigen voor consistente resultaten.
10. Kinderen jonger dan 10 jaar mogen de printer niet zonder toezicht gebruiken.

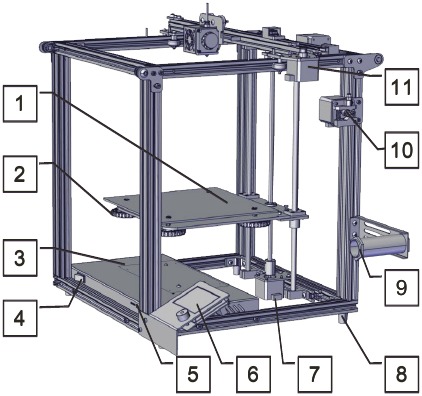

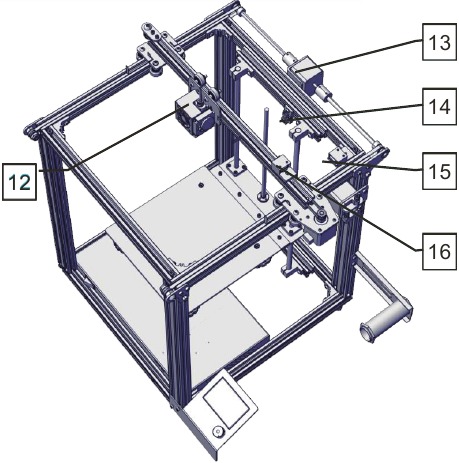

Inleiding

1. Verwarmd bed
2. Nivelleringsschroef
3. Voeding
4. Schakelaar
5. SD-sleuf en USB-poort
6. Display
7. Z-stappenmotor
8. Voetpad
9. Spoelhouder
10. Extrusiemechanisme
11. X-stappenmotor
12. Mondstukmontage
13. Y-stappenmotor
14. Z-eindschakelaar
15. Y-eindschakelaar
16. X-eindschakelaar

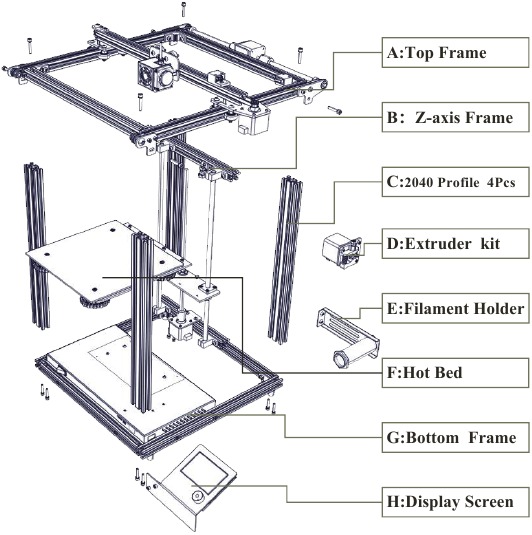

Algemene lijst

Gereedschapslijst

Nr.	Afbeelding	Naam	Aantal
1		Moersleutel en schroevendraaier	1 set
2		TF-kaart en -lezer	1 set
3		Spatel	1
4		Tang	1
5		0,4 mm mondstukreiniger	1
6		Voedingskabel	1
7		Filament(200)g	1
8		Reserveonderdelen	1 set

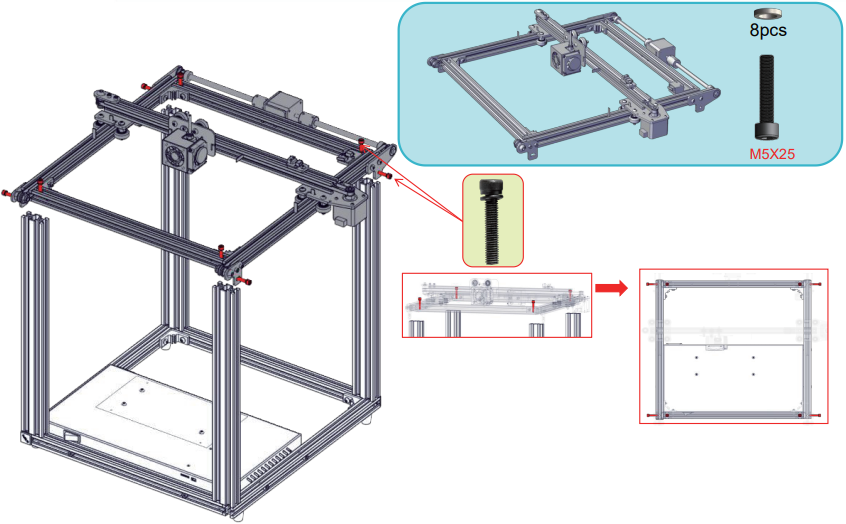

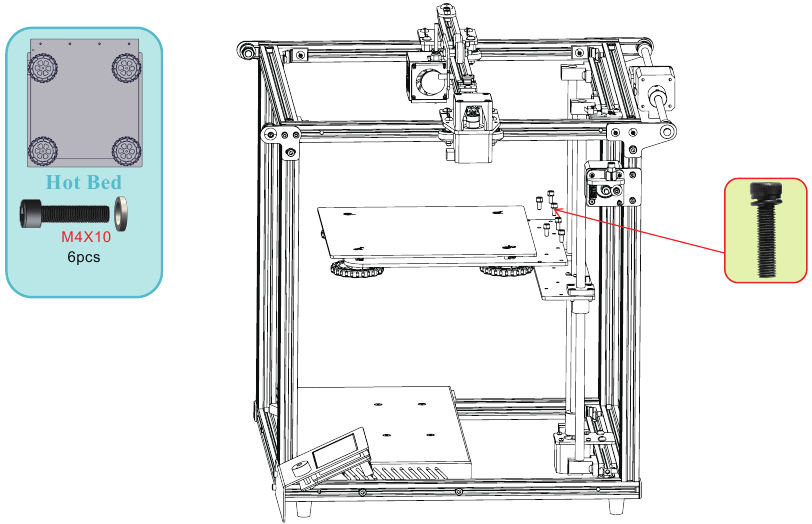

Montagestap

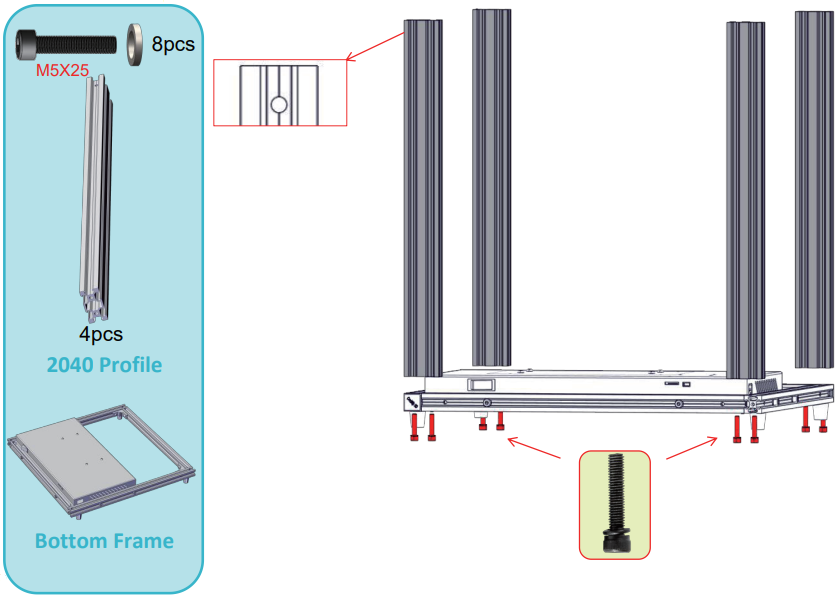

Plaats het profielgat van de zijkant naar boven, installeer het profiel, maar verwar de richting niet.

Opmerking: draai de vier schroeven aan de bovenkant vast en draai vervolgens de zijschroeven vast.

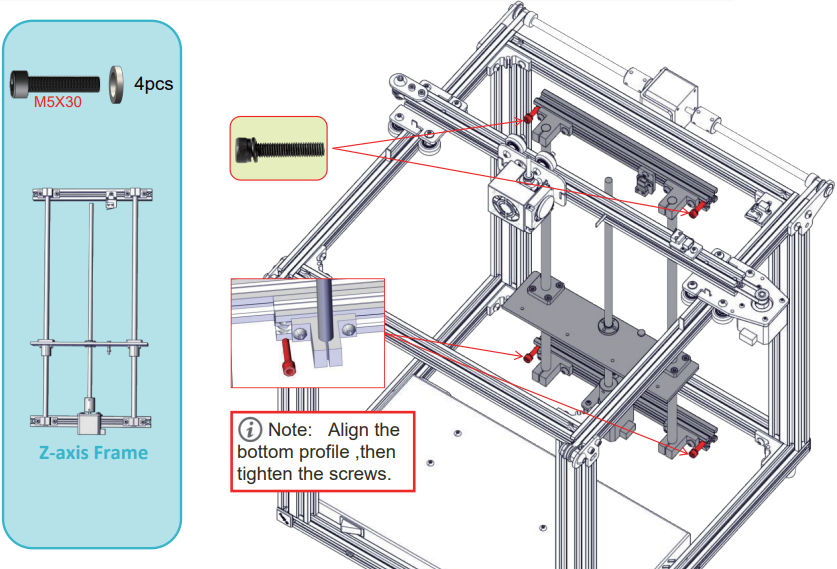

Opmerking: Lijn het onderste profiel uit en draai vervolgens de schroeven vast.

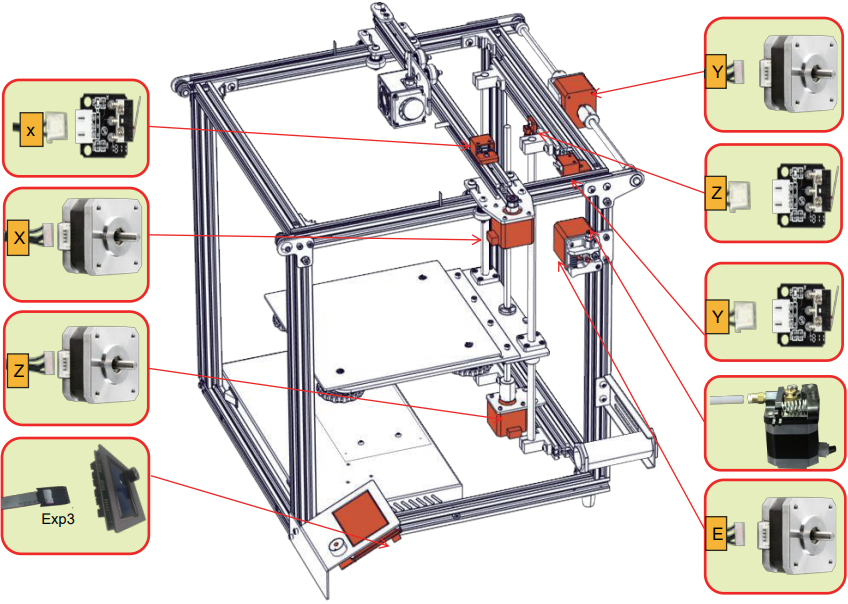

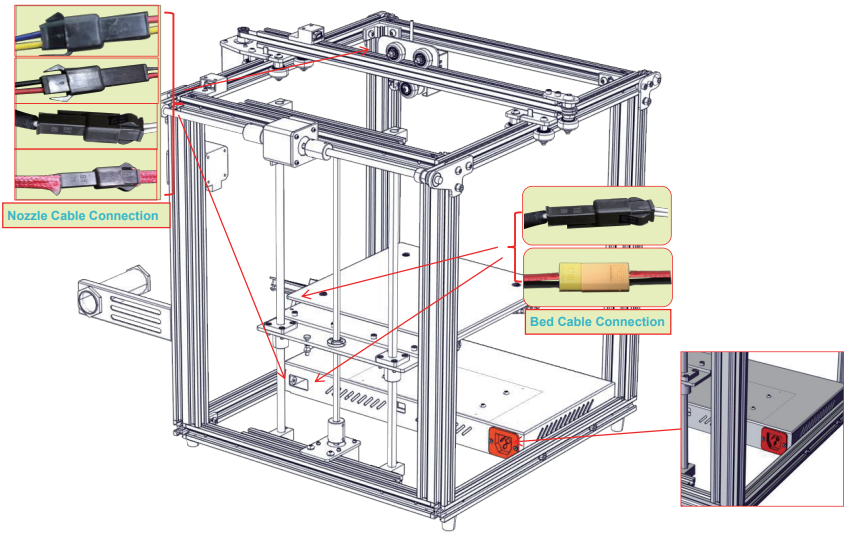

Kabelaansluiting

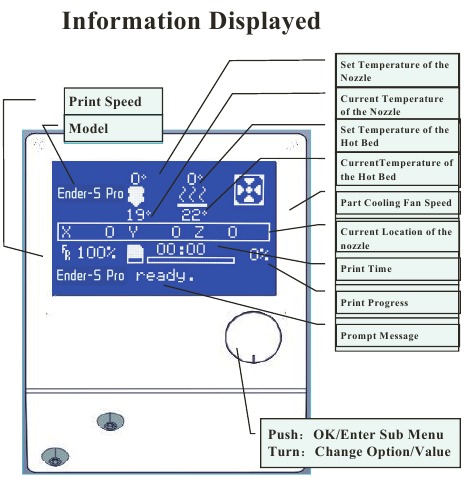

Scherminformatie

Filament laden

Voorverwarmen

Methode 1

Methode 2

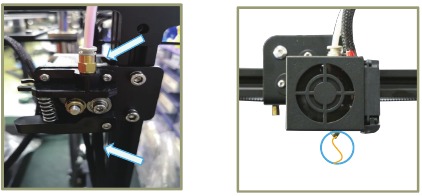

Invoeren

Houd de extruderhendel ingedrukt en steek vervolgens 1,75 mm filament door het kleine gat van de extruder. Blijf invoeren totdat u filament uit het mondstuk ziet komen.

Tip: Hoe het filament te vervangen?

1. Snij filament af in de buurt van de extruder en voer langzaam nieuw filament in totdat ze in het nieuwe filament worden gevoerd.
2. Verwarm het mondstuk voor, trek het filament snel terug en voer het nieuwe filament in.

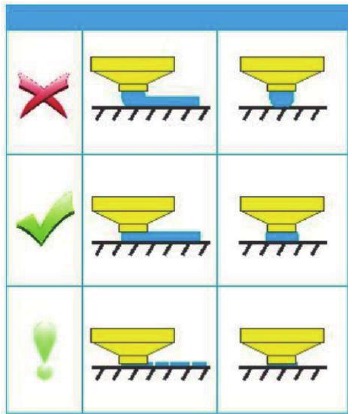

Bednivellering

1. Prepare (Voorbereiden) → Auto Home. Wacht tot het mondstuk naar links/voor van het platform beweegt.

2. Prepare (Voorbereiden) → Disable Steppers (Stappenmotoren uitschakelen) (Sluit de stappenmotoraandrijving, ontgrendel de motor)

3. Verplaats het mondstuk naar de nivelleringsschroef aan de voorkant/linkerkant en pas de platformhoogte aan door aan de knop eronder te draaien. Gebruik een vel A4-papier (standaard printerpapier) om te helpen bij de aanpassing, en zorg ervoor dat het mondstuk het papier lichtjes bekrast.

4. Voltooi de aanpassing van de schroef op alle 4 hoeken.

5. Herhaal de bovenstaande stappen 1-2 indien nodig.

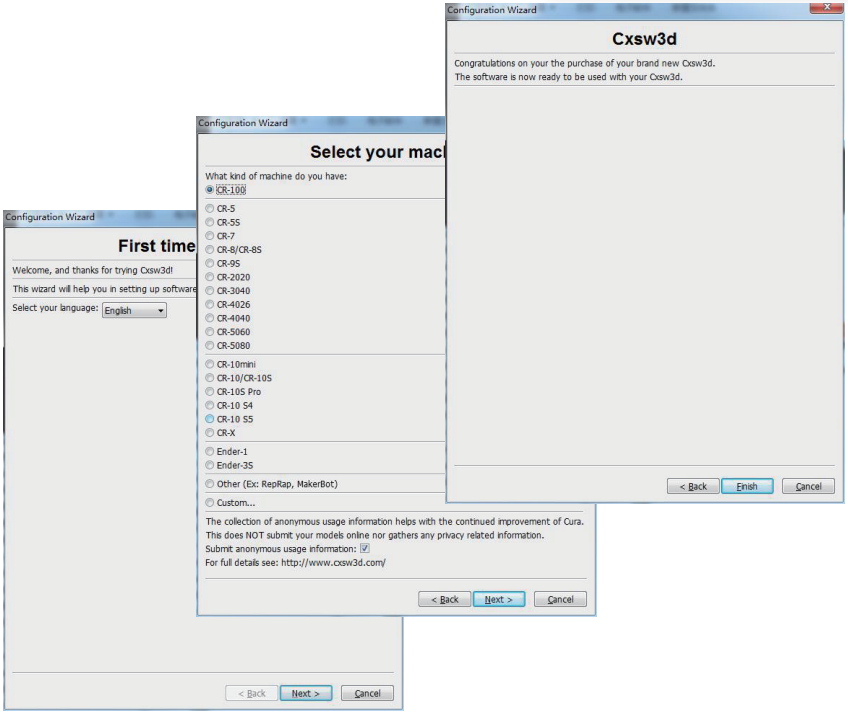

Software-installatie

1. Dubbelklik om de software te installeren.

2. Dubbelklik om de software te openen.

3. Selecteer taal→Next (Volgende) →Select your machine (Selecteer uw machine) →Next (Volgende) →Finish (Voltooien).


Voorbereiding om af te drukken

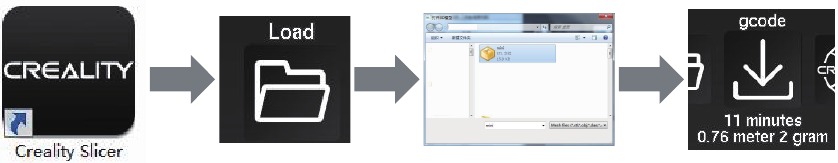

Slicing

Plaats de TF-kaart met de lezer in de computer.

Open the software (De software openen) →Load (Laden) →Select the file (Het bestand selecteren) →Wait for slicing to finish, and save the gcode file to TF card (Wacht tot het slicen is voltooid en sla het gcode-bestand op de TF-kaart op).

Afdrukken

Insert the TF card (De TF-kaart plaatsen) →Select Print from TF (Afdrukken selecteren vanaf TF) →Select the file (Het bestand selecteren).

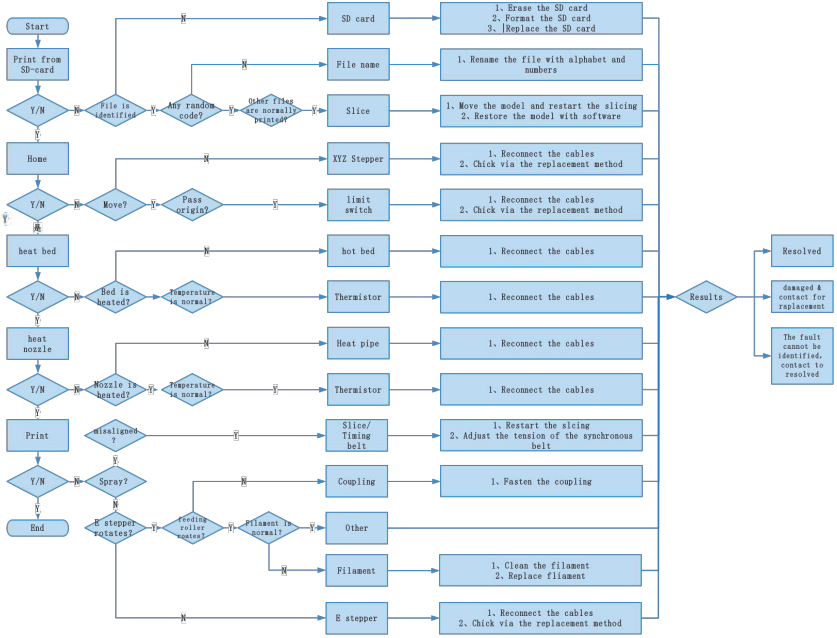

Probleemoplossing

Klantenservice

Service

1. De printer kan binnen zeven dagen worden geretourneerd, 15 dagen vervanging, een jaar garantie, levenslang onderhoud.

Vervangingseisen

1. Het uiterlijk van het product is intact, zonder schade, krassen, vlekken, scheuren, vervorming, enz.;
2. Machineonderdelen, gereedschappen en andere zijn compleet;
3. Zorg voor een volledige en geldige aankoopfactuur en garantie, het productnummer moet hetzelfde zijn.

Garantiedekking

1. De volgende accessoires vallen niet onder de garantie als ze niet beschadigd zijn door transport: platformsticker; platformvormplaat; acryl afdekking; kaartlezer en TF-kaart; platformglas; USB-kabel; filament; rek en gereedschap, enz.
2. Profiel: Voordat we de goederen leveren, zullen we de machine testen, dus misschien is er een lichte kras, of door transport over lange afstand, waardoor het profiel een beetje krast. in het geval dat het normale gebruik niet wordt beïnvloed, in principe niet binnen het bereik van de garantie;
3. Mondstukmontage (mondstuk, verwarmingsblok, keelbuis, koellichaam, teflonbuis, enz.) garantieperiode is 3 maanden, als deze beschadigd is nadat de garantie is verlopen, moet u er een andere kopen;
4. Moederbord, LCD-scherm, voeding, verwarmd bed, garantieperiode is 12 maanden, als er kwaliteitsproblemen zijn, kunt u gratis onderhoud krijgen; na de garantieperiode kan het worden teruggestuurd naar de oorspronkelijke fabriek voor onderhoud, de gebruikers moeten de retourkosten en onderhoudskosten dragen;

Verklaring

Om de functie en effectiviteit van de 3D-printer beter te benadrukken en de ontwikkeling van de mondiale markteconomie te bevorderen, de zelfdiscipline van de gebruiker van de 3D-industrie te versterken en een goed beeld van 3D-printen te vestigen, aangezien Creality 3D-printer alle soorten geautoriseerde productcertificaten en kwaliteitsmanagementsysteem heeft doorstaan. hierbij verklaren we dat het ten strengste verboden is om onze printer te gebruiken om producten of apparatuur te printen die in strijd zijn met de wetgeving van het specifieke land en de regio's.

Bezoek onze officiële website www.creality.com
U vindt relevante software-/hardware-informatie, contactgegevens en bedienings- en onderhoudsinstructies op de website.

SHENZHEN CREALITY 3D TECHNOLOGY CO.,LTD.
11F & Room 1201,Block 3,JinChengYuan, Tongsheng Community,
Dalang, Longhua District, Shenzhen, China, 518109
Officiële website: www.creality.com
Tel: +86 755-8523 4565
E-mail: info@creality.com cs@creality.com
