Creality K1 - Gebruikershandleiding 3D-printer

Geachte gebruikers

Dank u voor het kiezen van onze producten. Lees voor de beste ervaring deze gebruikershandleiding zorgvuldig door en volg de instructies strikt op om de printer te bedienen. Onze teams staan altijd klaar om u de beste service te bieden. Neem contact met ons op via het telefoonnummer of e-mailadres dat aan het einde van deze gebruikershandleiding wordt vermeld, als u een probleem met de printer ondervindt. Voor een betere ervaring met het gebruik van onze producten, kunt u ook op de volgende manieren leren hoe u de printer gebruikt: Bijgevoegde instructies: u kunt de relevante instructies en video's vinden op de USB-flashdisk.

U kunt ook onze officiële website (https://www.creality.com) bezoeken voor informatie over software, hardware, contactgegevens, apparaatinstructies, apparaatgarantie-informatie en meer.

OPMERKINGEN

1. Gebruik de printer op geen enkele andere manier dan hierin beschreven om persoonlijk letsel of schade aan eigendommen te voorkomen;
2. Plaats de printer niet in de buurt van een warmtebron of ontvlambare of explosieve objecten. We raden aan om het in een goed geventileerde, koele en stofvrije omgeving te plaatsen;
3. Stel de printer niet bloot aan sterke trillingen of een andere onstabiele omgeving, omdat dit een slechte afdrukkwaliteit kan veroorzaken;
4. Gebruik aanbevolen filamenten om verstopping van de extrusiekop te voorkomen en schade aan de machine te veroorzaken;
5. Gebruik tijdens de installatie niet de stroomkabel van andere producten. Gebruik altijd een geaard stopcontact met drie pinnen dat bij de printer wordt geleverd;
6. Raak het mondstuk en het verwarmde bed niet aan tijdens het gebruik om brandwonden of persoonlijk letsel te voorkomen;
7. Draag geen handschoenen of bandages tijdens het bedienen van de machine om te voorkomen dat bewegende delen bekneld raken, wat kan leiden tot beknelling en snijwonden aan lichaamsdelen;
8. Gebruik de meegeleverde gereedschappen om het filament op tijd uit de extruder te verwijderen, waarbij u profiteert van de resttemperatuur na het printen. Raak de extruder niet direct aan tijdens het schoonmaken, anders kan dit brandwonden veroorzaken;
9. Maak de printer regelmatig schoon. Maak de behuizing van de printer regelmatig schoon met een droge doek nadat u de printer hebt uitgeschakeld, veeg stof, vastgehecht printfilament en vreemde voorwerpen op de geleiderails weg;
10. Kinderen jonger dan 10 jaar mogen de printer niet zonder toezicht gebruiken, anders kan dit persoonlijk letsel veroorzaken;
11. Gebruikers dienen zich te houden aan de wet- en regelgeving van de desbetreffende landen en regio's waar de apparatuur zich bevindt (gebruikt), zich te houden aan de beroepsethiek, aandacht te besteden aan de veiligheidsverplichtingen en het gebruik van onze producten of apparatuur voor illegale doeleinden ten strengste te verbieden; Creality is onder geen enkele omstandigheid verantwoordelijk voor de wettelijke aansprakelijkheid van overtreders;
12. Tip: Sluit geen draden aan of los ze los terwijl de stroom is ingeschakeld.

Over het apparaat

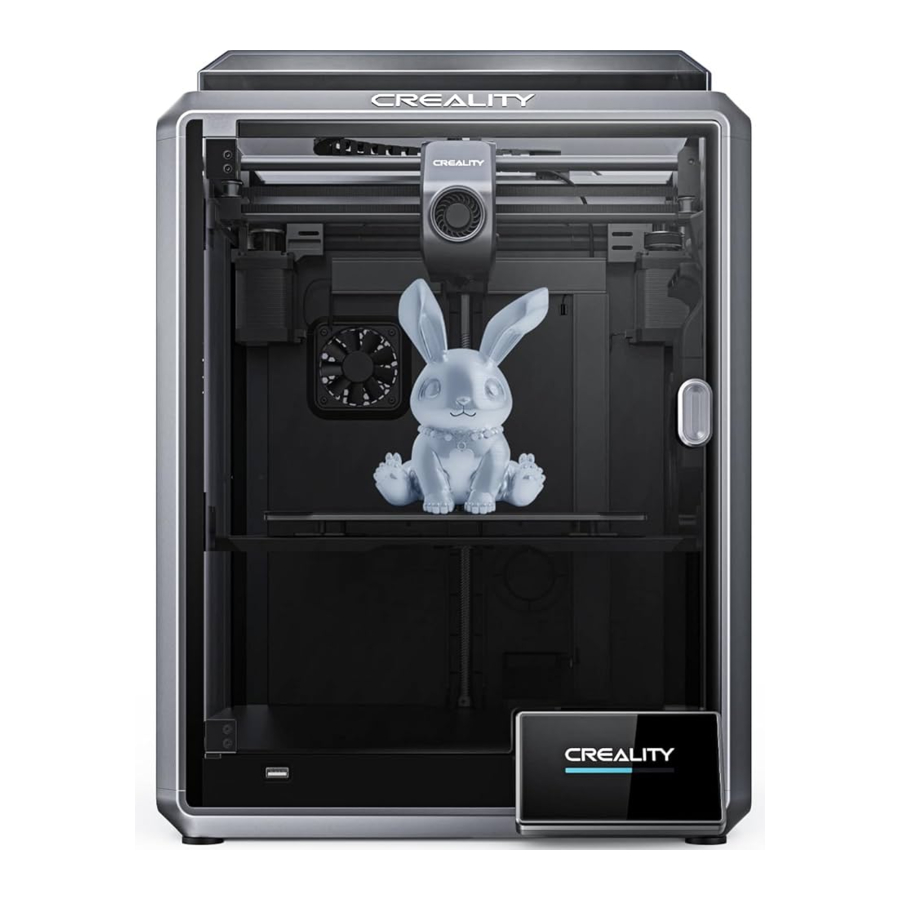

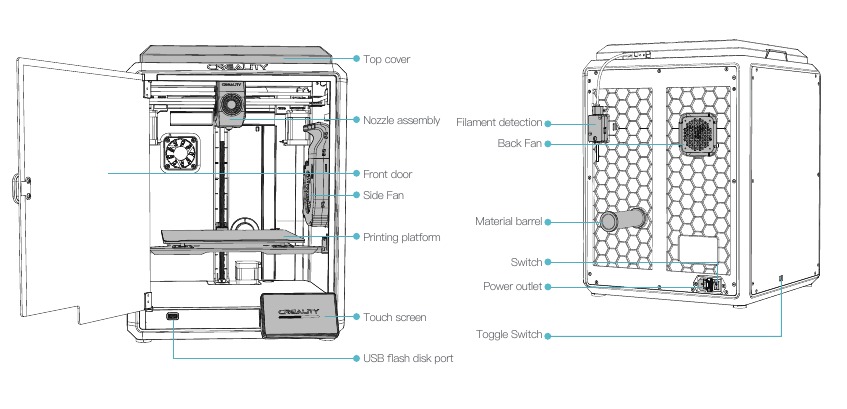

Over de printer

Apparaatspecificaties

Basis Parameters
Productmodel	K1
Afmetingen	355*355*480mm
Gewicht machine	12.5kg
Max. Bouwafmetingen	220*220*250mm
Printtechnologie	FDM
Nominale spanning	100-120V~/200-240V~,50/60Hz
Nominaal vermogen	350W
Omgevingstemperatuur	10℃-30℃ / 50°F-86°F
Extruder	Sprite Direct Drive
Ondersteund filament	PLA/TPU/PETG/ABS/PET/Carbon
Max. Temperatuur verwarmd bed	100℃
Max. Temperatuur mondstuk	300℃
Gebruikersinterface	4.3 inch touchscreen
Printinterface	USB-flashdisk/LAN-printen
Herstel na stroomverlies	Yes (Ja)
Filamentdetectie	Yes (Ja)
Automatische nivellering	Yes (Ja)

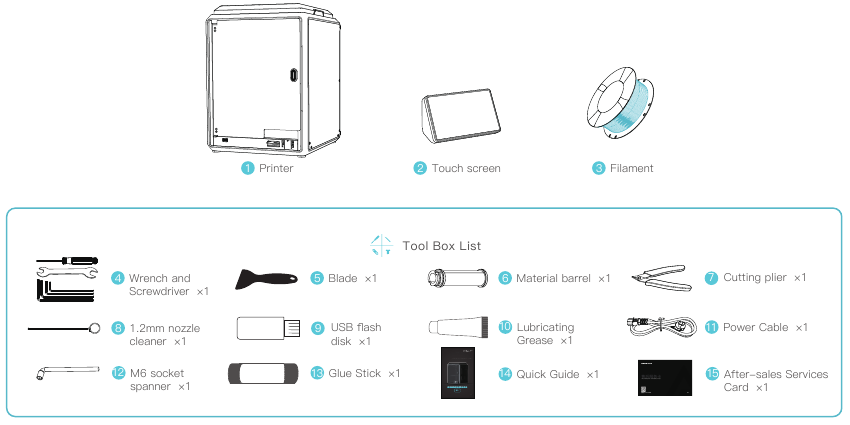

Paklijst

Tips: de bovenstaande accessoires zijn slechts ter referentie. Raadpleeg de fysieke accessoires!

Uitpakken

Uitpakstappen

1. Haal het netsnoer eruit;
2. Verplaats de ketting naar één kant in de richting die wordt aangegeven door de pijl;
3. Haal ten slotte het grijze schuim eruit zoals weergegeven.

Duw de extruder in de richting die wordt aangegeven door de pijl en verwijder het schuim.

Het product installeren

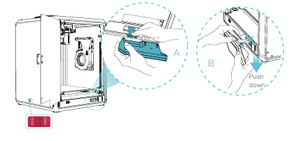

1. Haal het touchscreen uit de gereedschapskist en sluit het touchscreen aan op de platte kabel die uit de basis komt, volgens Afbeelding A.
   Klik vervolgens het touchscreen in de sleuf in de basisplaat, zoals weergegeven in Afbeelding B. (De richting is zoals weergegeven in de afbeelding; anders kan de scherminterface beschadigd raken.)


   • Schakel de machine niet in terwijl u het touchscreen aansluit of loskoppelt.
   • De flexibele platte kabel van de basis wordt voorzichtig losgetrokken en gebroken.
   • Zorg voor de juiste positie van de stroomschakelaar en het elektriciteitsnet voordat u de stroom aansluit, om schade aan het apparaat te voorkomen.
   • Als het elektriciteitsnet tussen 100V en 120V ligt, selecteer dan de 115V voor de stroomschakelaar met een rechte schroevendraaier.
   • Als het elektriciteitsnet tussen 200V en 240V ligt, selecteer dan de 230V voor de stroomschakelaar (standaard is 230V) met een rechte schroevendraaier.

2. A: Aansluiten en inschakelen.
   B: Installeer de materiaaltrechter.

3. Filamenten laden.
   (Steek de filamenten in het diepste deel van de Teflon-buis totdat deze niet meer kan worden verplaatst.)

4. Installeer de bovenklep.

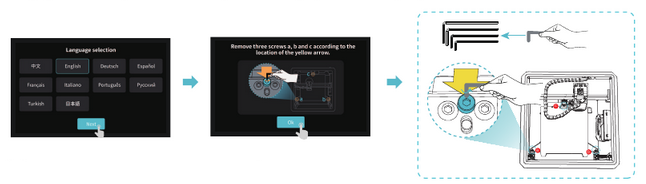

5. Selecteer een taal en klik op "Next" (Volgende). Verwijder drie schroeven a, b en c volgens de positie die wordt aangegeven door de gele pijl. Klik op "OK" op het scherm.

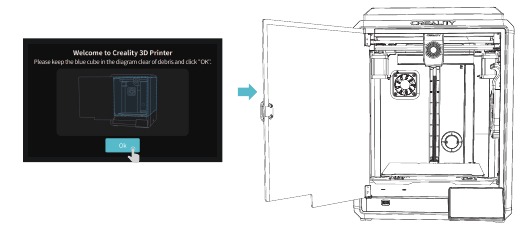

6. Houd de blauwe kubus in de afbeelding schoon van vuil en klik vervolgens op "OK".


Opstartgids

1. Netwerkinstellingen

2. Tijdzone instellingen

3. Creality Cloud binding

4. Zelfinspectie

5. Zelftest

6. Zelftest voltooid


Herinnering: Wanneer de printtijd van het apparaat 300 uur overschrijdt, of als het printplatform of de nozzles zijn vervangen, kan de afstand tussen het platform en de nozzles veranderen, waardoor de eerste laag van het model mogelijk niet stevig vastzit, wat resulteert in een mislukte print. Kalibreer het platform regelmatig.

Opmerking: de huidige interface is slechts ter referentie. Vanwege de continue upgrade van functies, is het onderhevig aan de nieuwste firmware UI die op de officiële website is gepubliceerd.

Over de gebruikersinterface

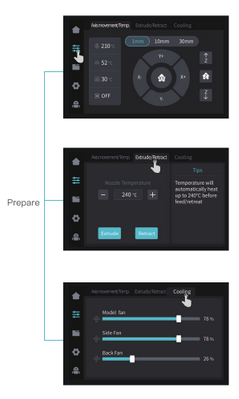

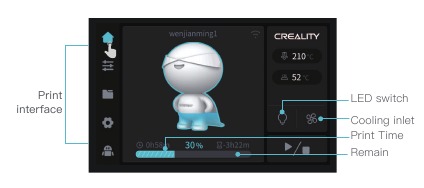

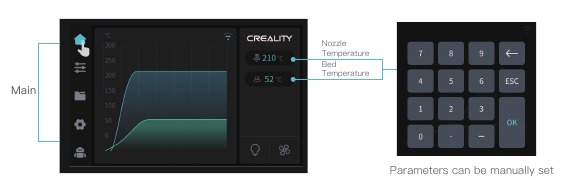

Afstemmen Voorbereiden

Opmerking: De huidige interface is slechts ter referentie. Vanwege de continue upgrade van functies, is het onderhevig aan de nieuwste firmware UI die op de officiële website is gepubliceerd.

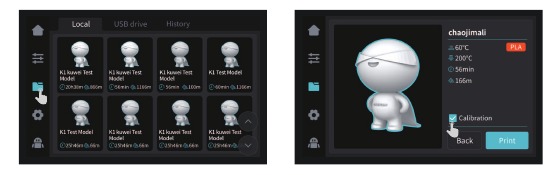

Bestanden

1. Lokaal model

   Tips: Het kiezen van printkalibratie kan de printkwaliteit verbeteren
2. Houd het model ingedrukt om het te selecteren en kopieer het naar een USB-flashstation

3. USB-flashstation model

4. Geschiedenis


   Opmerking: De huidige interface is slechts ter referentie. Vanwege de continue upgrade van functies, is het onderhevig aan de nieuwste firmware UI die op de officiële website is gepubliceerd.

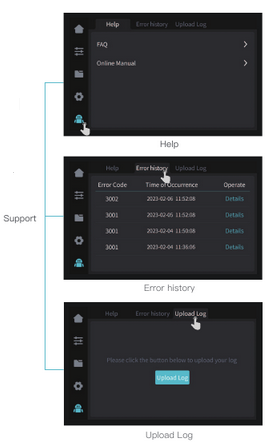

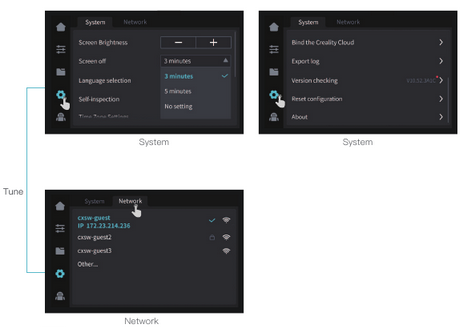

Afstemmen Ondersteuning

Opmerking: De huidige interface is slechts ter referentie. Vanwege de continue upgrade van functies, is het onderhevig aan de nieuwste firmware UI die op de officiële website is gepubliceerd.

Eerste keer printen

USB-flashdisk printen

1. Plaats het opslagapparaat (Insert the storage device (Plaats het opslagapparaat))

2. USB-flashdrive model

3. Selecteer om te printen (Select to print)

4. Aan het printen (Printing)

   Note (Opmerking): The current interface is for reference only. Due to the continuous upgrading of functions, it shall be subject to the latest firmware UI published on the official website.

LAN Printen

1. Download op (www.crealitycloud.com) of zoek de software op een USB-flashdrive en installeer het.

   Tips (Tips): the computer must be in the same local area network as the printer

2. Kies een taal en regio (Choose a language and region);

3. Kies een printer (Choose a Printer);

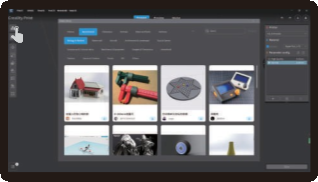

4. Klik op "Model Library" (Modelbibliotheek) en selecteer het modelbestand;

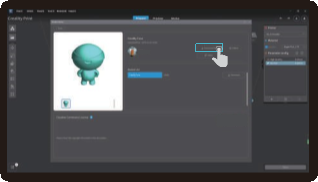

5. Selecteer om het model te downloaden (Select to download the model);

   Note (Opmerking): The current interface is for reference only. Due to the continuous upgrading of functions, it shall be subject to the latest firmware UI published on the official website.

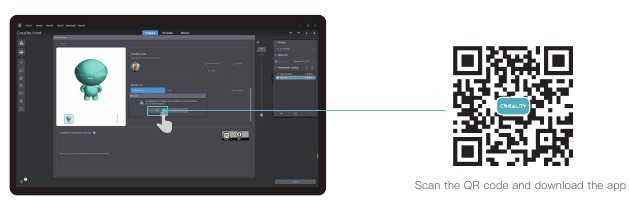

6. Log in op een Creality Cloud-account (Log into a Creality Cloud account);

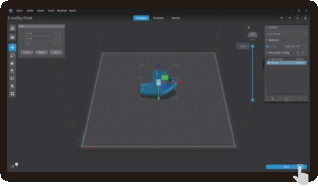

7. Start met slicen (Start slicing);

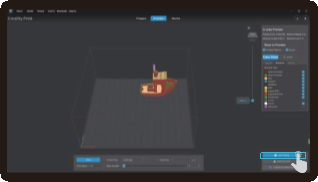

8. Selectie van LAN printen (Selection of LAN printing);

9. Voeg een apparaat toe (Add a device): a. Voeg toe door te scannen (Add by scanning);Selecteer een apparaat (Select a device)

   Voeg een apparaat toe (Add a device): b. Voeg een apparaat toe door handmatig het IP-adres in te voeren (Add a device by manually entering the IP address);

10. Apparatenlijst (Device List);

11. Apparaatdetails (Device Details)


Functionele specificaties

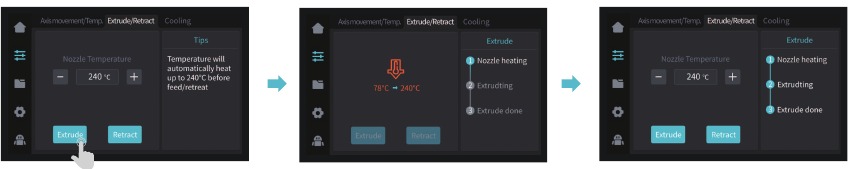

Extruderen, Filament terugtrekken

Extruderen (Extrude)

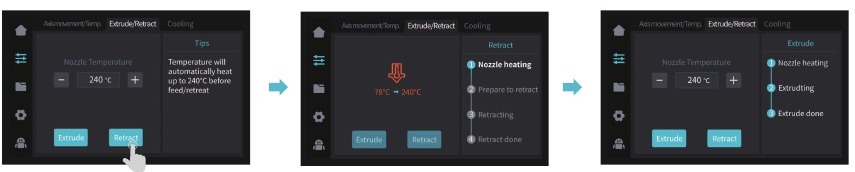

Filament terugtrekken (Filament Retreat)

Note (Opmerking): The current interface is for reference only. Due to the continuous upgrading of functions, it shall be subject to the latest firmware UI published on the official website.

Tips en routineonderhoud

In het geval dat een van de bovenstaande problemen zich voordoet en niet kan worden opgelost:

1. Ga naar https://www.crealitycloud.com/product, klik op "Products" (Producten) en selecteer het juiste model, en klik vervolgens op "Related" (Gerelateerd) om de tutorials over after-sales service te bekijken;
2. Of neem contact op met ons after-sales service center op +86 755 3396 5666, of stuur een e-mail naar cs@creality.com.

Onderhoudspunten

Onderhoudsinstructie
Machine opschonen	Maak het vuil in de machine schoon om ervoor te zorgen dat de werking niet wordt beïnvloed.	Vóór elke afdruk
Hot end	Oplossing voor verstopping van de extruder: Nadat de filamenten zijn voorverwarmd en verwijderd, verhoogt u de temperatuur van de extruder en prikt u van boven naar beneden in de extruder met een extruder cleaner totdat de verstopte filamenten eruit zijn geprikt.	Na verstopping van de extruder
	Vervang het mondstuk (nozzle).	Cumulatieve afdruktijd per 500 uur
	Controleer of de draaduitvoer normaal is, zo niet, controleer dan of de extruder verstopt is.	Na elke verandering van filamenten
	Controleer het mondstuk (nozzle) op filamentresten, zo ja, verwarm het mondstuk (nozzle) en verwijder het met een gereedschap.	Vóór elke afdruk
Printplatform	Controleer het oppervlak van het platform op achtergebleven filamenten en lijm, zo ja, maak het oppervlak van het platform schoon.	Vóór elke afdruk
Bewegingsmechanisme	XYZ optische as smering.	Cumulatieve afdruktijd per 500 uur
Apparatuur zelftest	Asbeweging.	Cumulatieve afdruktijd per 300 uur
	Optimalisatie van trillingsaders.
	Auto Leveling (Automatische nivellering).
Filament vervanging	Vervanging van filamenten van dezelfde soort: volg het normale Retreat (Terugtrekken) - Feed (Toevoeren) proces.	/
	Vervanging van verschillende filamenten: Verwarm het mondstuk (nozzle) voor om de doeltemperatuur van het huidige filament te bereiken; trek het vervolgens terug, vervang het door het doelfilament en verwarm het mondstuk (nozzle) voor tot de hogere filamentextrudeertemperatuur van de twee filamenten; voer 30 seconden toe totdat het filament volledig is geëxtrudeerd en stel ten slotte de mondstuktemperatuur in op de temperatuur van het huidige filamentmondstuk (nozzle).

Foutcodebeschrijvingen

Foutcodebeschrijvingen	Parameters
E0001	Motor aandrijving uitzondering
E0002	Interne fouten
E0003	Communicatiefout
E0004	Niet verwarmd zoals verwacht
E0005	Hotbed temperatuur anomalie
E000@	Extruder storing
E0007	Uitzondering voor het afdrukken van bestandscoördinaten
E0008	Problemen met de afdrukkwaliteit worden gedetecteerd en het afdrukken wordt opgeschort
E0200	Er wordt een onbekende fout gedetecteerd tijdens het afdrukken
E0201	Temperatuuranomalie in de temperatuurholte
E0203	Sensorstoring van trillingsaderoptimalisatie
E0204	Ventilator anomalie
E0205	Netwerk anomalie
E0206	Problemen met de afdrukkwaliteit worden gedetecteerd
E0207	z–Touch uitzondering wordt gedetecteerd, probeer het opnieuw
E0208	Er wordt een uitzondering op het kopiëren van bestanden gedetecteerd, probeer het opnieuw
E0500	Onbekende uitzondering

Voorzorgsmaatregelen voor het afdrukken

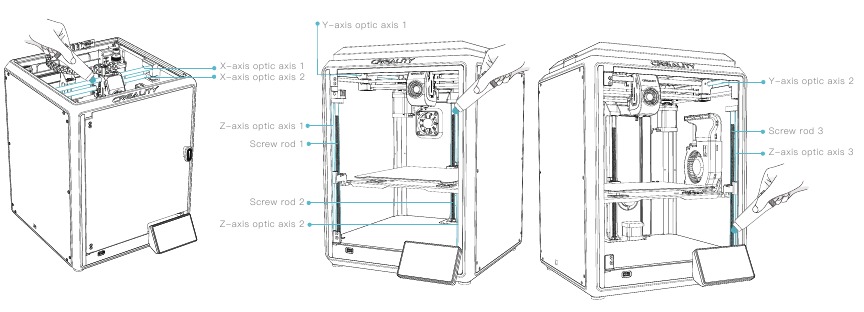

Smering en onderhoud

Tips: smeer de aangegeven gebieden regelmatig in (zoals weergegeven in de afbeelding)

Gebruik en onderhoud van flexibel platform

1. Samen met het flexibele platform nadat het afgedrukte model is afgekoeld Verwijder van het apparaat en buig het platform gedeeltelijk lichtjes om het model van het platform te scheiden. (Geen overmatige buiging van het platform om te voorkomen dat het vervormd en onbruikbaar wordt)

2. Het residu van de platformfilamenten kan met een mes worden afgeschraapt. Wees voorzichtig met de veiligheid bij het gebruik.

3. Wanneer de eerste laag van het model niet is vastgelijmd, wordt het aanbevolen om de lijmstift gelijkmatig op het oppervlak van het platform aan te brengen.


Reiniging van vuil in de behuizing

Herinnering: Aangezien het printplatform snel slijt, wordt het aanbevolen om het printplatform regelmatig te vervangen om ervoor te zorgen dat de eerste laag van het model hecht

Aangezien elk model anders is, kan het daadwerkelijke product afwijken van de afbeelding. Raadpleeg het daadwerkelijke product. Het uiteindelijke interpretatierecht behoort toe aan Shenzhen Creality 3D Technology Co., Ltd.


SHENZHEN CREALITY 3D TECHNOLOGY CO., LTD.
Add: 18th Floor, JinXiuHongDu Building, Meilong Road, Xinniu Community, Minzhi Street, Longhua District, Shenzhen City, China.
Official Website: www.creality.com
Tel: +86 755-8523 4565
E-mail: cs@creality.com
