Creality HALOT-SKY - Handleiding 3D-printer

Firmware-upgrade

Log in op de officiële website https://www.creality.com/download, wijzig de taal en selecteer de betreffende printer en het model en download de vereiste firmware. U kunt deze gebruiken nadat de installatie is voltooid.

Bezoek onze officiële website www.creality.com voor relevante software-/hardware-informatie, contactgegevens en bedienings- en onderhoudsinstructies.

OPMERKINGEN

1. Gebruik de printer uitsluitend op de hierin beschreven wijze om persoonlijk letsel of schade aan eigendommen te voorkomen.
2. Plaats de printer niet in de buurt van een warmtebron of ontvlambare of explosieve objecten. We raden aan om hem in een goed geventileerde omgeving met weinig stof te plaatsen.
3. Stel de printer niet bloot aan sterke trillingen of een onstabiele omgeving, omdat dit een slechte afdrukkwaliteit kan veroorzaken.
4. Gebruik de aanbevolen hars om schade aan de machine te voorkomen.
5. Gebruik geen andere voedingskabel dan de meegeleverde. Gebruik altijd een geaard stopcontact met drie pinnen.
6. Open de plastic afdekking niet tijdens gebruik, anders wordt het afdrukken onderbroken.
7.
   Draag geen katoenen handschoenen bij het bedienen van de printer. Dergelijke doeken kunnen verstrikt raken in de bewegende delen van de printers, wat kan leiden tot brandwonden, mogelijk lichamelijk letsel of schade aan de printer.
8. Wacht even nadat het afdrukken is voltooid. En draag handschoenen om de afdruk met gereedschap te verwijderen.
9. Reinig de printer regelmatig. Schakel altijd de stroom uit bij het reinigen en veeg met een droge doek om stof, aangehecht afdrukplastic of ander materiaal van het frame, de geleiderails of de wielen te verwijderen. Gebruik glasreiniger of isopropylalcohol om het afdrukoppervlak te reinigen.
10. Kinderen jonger dan 10 jaar mogen de printer niet zonder toezicht gebruiken.
11. Deze machine is uitgerust met een beveiligingsmechanisme. Beweeg het mondstuk of het afdrukplatformmechanisme niet handmatig tijdens het opstarten, anders wordt het apparaat automatisch uitgeschakeld voor de veiligheid.
12. Gebruikers dienen zich te houden aan de wet- en regelgeving van de overeenkomstige landen en regio's waar de apparatuur zich bevindt (gebruikt), de professionele ethiek te respecteren, aandacht te besteden aan veiligheidsverplichtingen en het gebruik van onze producten of apparatuur voor illegale doeleinden strikt te verbieden. Creality is onder geen enkele omstandigheid verantwoordelijk voor de wettelijke aansprakelijkheid van overtreders.

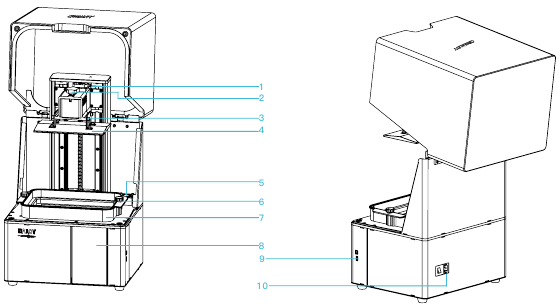

Introductie

1. Eindschakelaar
2. Hexalobulaire socketbout
3. Nivelleringsschroef
4. Bouwplatform
5. Luchtfilter
6. Hexalobulaire socketbout
7. Harsreservoir
8. Aanraakscherm
9. USB-poort
10. Stopcontact

Apparatuurparameters

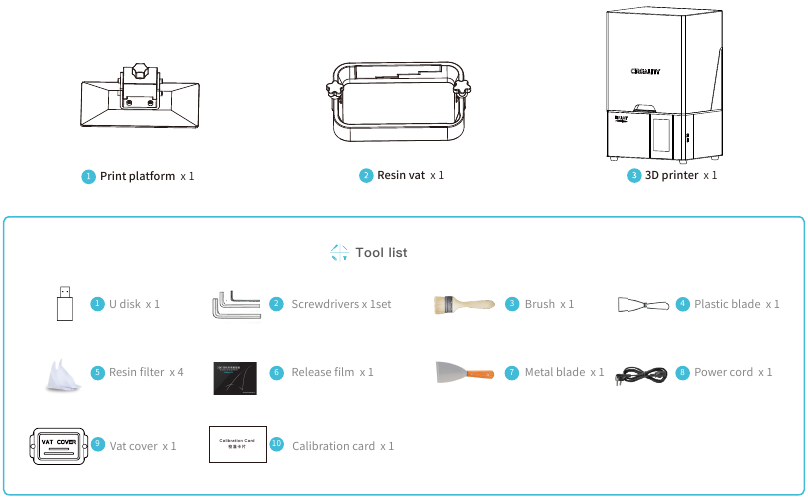

Inhoud van de verpakking

Tips: de bovenstaande accessoires zijn alleen ter referentie, de werkelijke situatie prevaleert!

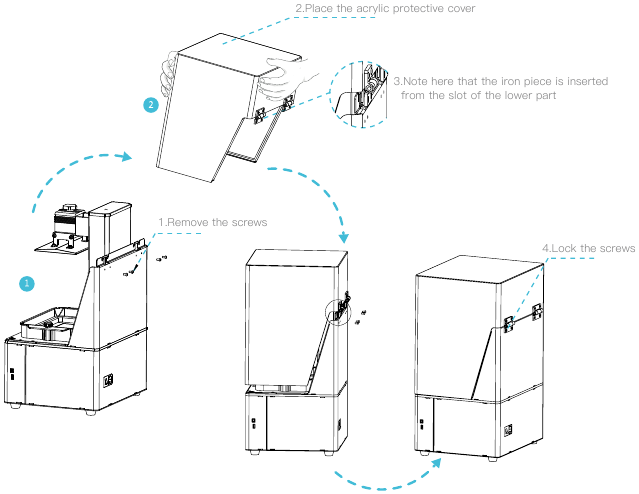

Het apparaat monteren

1. Machine body x 1

2. Plastic afdekking x 1


1. Verwijder de schroeven
2. Plaats de acryl beschermkap
3. Let hier op dat het ijzeren stuk vanuit de gleuf van het onderste deel wordt ingebracht
4. Draai de schroeven vast

Interface-informatie

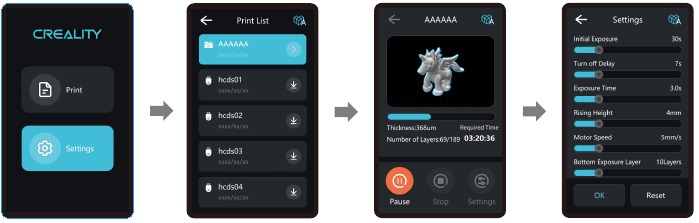

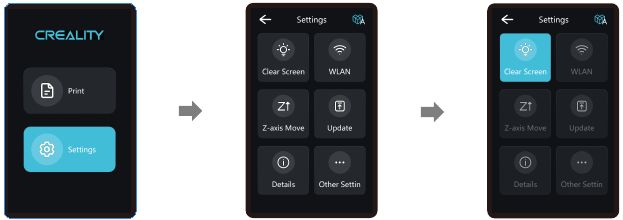

Instelling

Opmerking: de huidige interface is alleen ter referentie, als gevolg van de voortdurende upgrade van functies, de werkelijke UI van de officiële website van de nieuwste firmware als standaard.

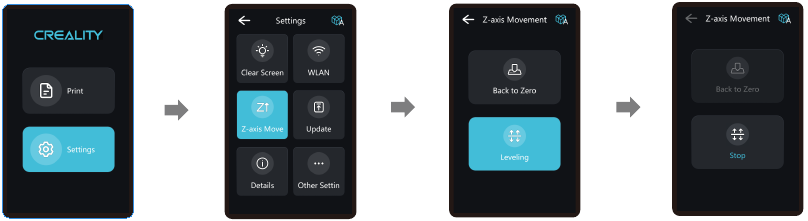

Nivelleringsplatform

1. Breng eerst het platform omhoog, draai vervolgens de rubberen schroeven aan de linker- en rechterkant van het harsreservoir los en haal het harsreservoir eruit.

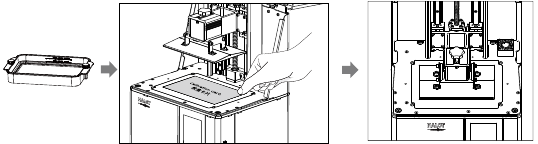

2. Plaats de kalibratiekaart op het afdrukscherm, ga naar "Tools (Gereedschappen) → Manual (Handmatig) → Home" met het aanraakscherm en controleer of het platform gelijkmatig in de kalibratiekaart steekt.


Opmerking: het afdrukplatform is in de fabriek genivelleerd. Als het moet worden genivelleerd als gevolg van transport of andere redenen, volg dan de onderstaande stappen om het afdrukplatform aan te passen.

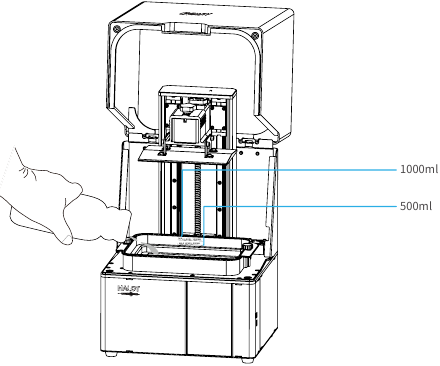

Hars laden

Giet de UV-lichtgevoelige hars in het harsreservoir. De slotcapaciteit is 500 ml/1000 ml.

Tips: Hoe hars te vervangen:
Haal het harsreservoir langzaam eruit, giet de resterende hars in de container, reinig het harsreservoir, giet er nieuwe hars in en installeer vervolgens het harsreservoir in de machine.

Hars kan huidirritatie of een allergische huidreactie veroorzaken. Draag voor gebruik handschoenen om direct contact met de huid te vermijden.

Instructies ontgrendelingsfilm

Installatiestappen

1. Verwijder eerst de 14 schroeven aan de onderkant van de kuip en verwijder de oude ontgrendelingsfilm.

2. Bereid de nieuwe ontgrendelingsfilm voor, verwijder de beschermende films aan beide zijden van de ontgrendelingsfilm. Lijn de gaten uit en plaats de ontgrendelingsfilm op de klemring.

3. Plaats ten slotte de filmringconstructie voorzichtig terug in het kuipframe en installeer en draai de bevestigingsschroeven diagonaal aan.

4. De geïnstalleerde ontgrendelingsfilm ziet eruit zoals weergegeven.


Parameters

Grootte 190 mm * 266 mm

Dikte: 0,15-0,2 mm

95% (Lichttransmissie )

Starten met afdrukken

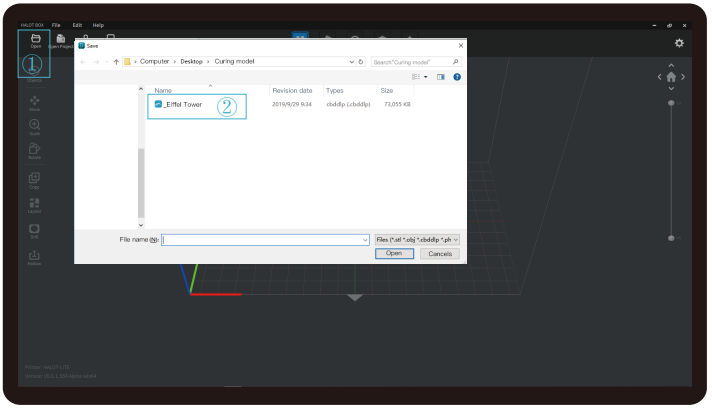

Slicer

1. Open de snijsoftware van de LCD 3D-printer, klik op "open" (openen) aan de linkerkant van het scherm en voeg een modelbestand toe.

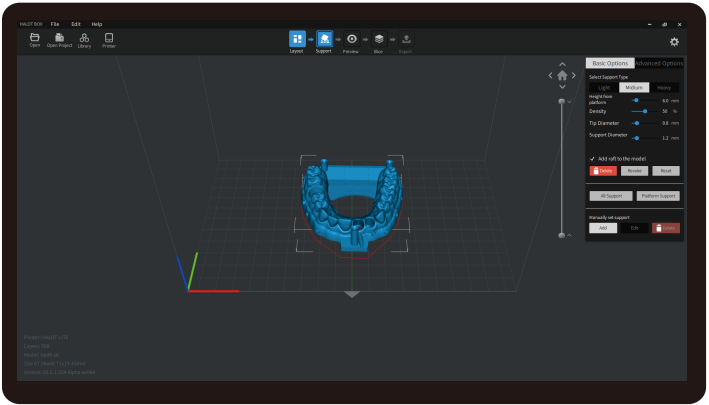

2. Als het model ondersteuning moet toevoegen, klikt u op het pictogram linksboven om de bijbehorende parameters in te stellen.

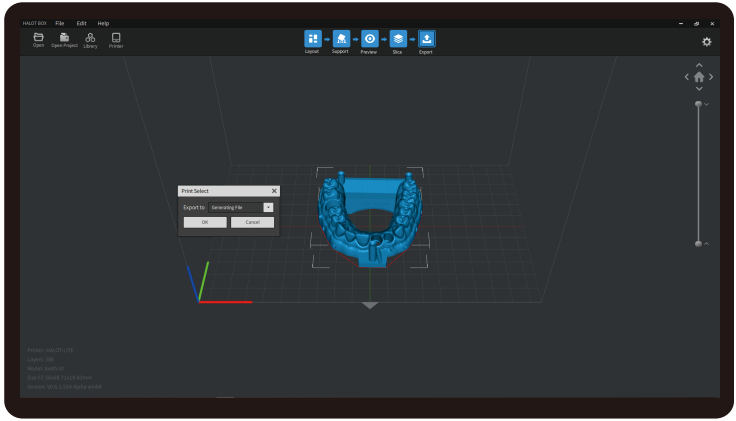

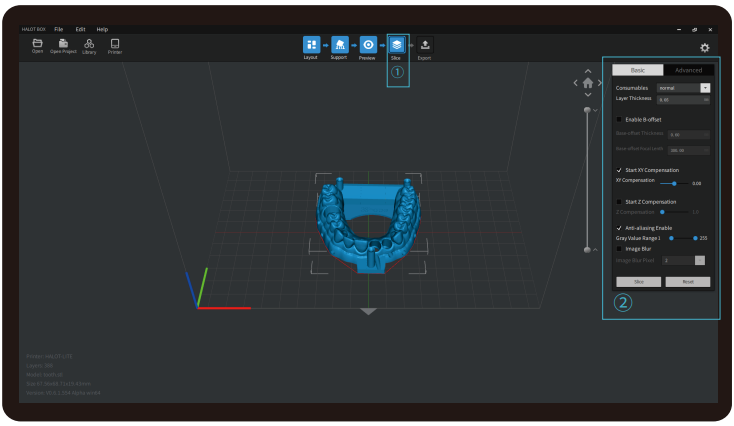

3. Klik op pictogram →Snijafdrukparameters instellen → wacht tot het snijden is voltooid → sla het gesneden bestand op (raadpleeg de officiële website www.creality.com voor meer informatie over de snijtutorial).



Opmerking: de UI-interface is alleen ter referentie en is afhankelijk van de werkelijke UI die kan verschillen.

Afdrukken

1. Genereer een cxdlp-bestand en sla het bestand op een U-schijf op

2. Plaats de USB-schijf → Druk op de afdrukknop.


Plaats of verwijder geen U-schijf tijdens het afdrukken.

Opmerking: de UI-interface is alleen ter referentie en is afhankelijk van de werkelijke UI.

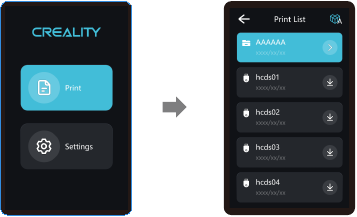

1. Bestanden selecteren

2. Selecteer het bestand dat moet worden afgedrukt en druk op "Start".

3. Afdrukken.


Bediening op afstand

1. Downloaden

2. Registreren

3. Inloggen

4. QR-code scannen

5. Apparatuur toevoegen

6. Apparaat selecteren

7. Afdrukstatus controleren

8. Voortgang afdrukken

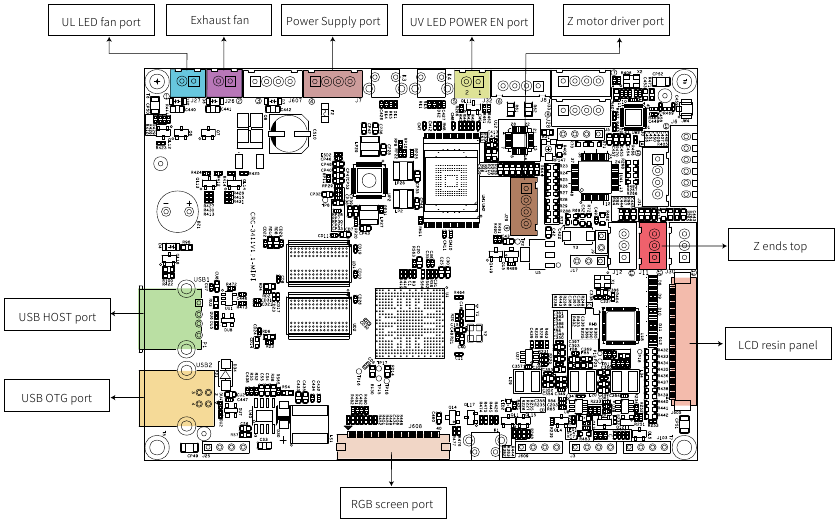

Bedradingsaansluiting

Probleemoplossing

FDM 3D-PRINTFILAMENTEN

FDM 3D-PRINTFILAMENTEN

HP-PLA
Verbeterde milieuvriendelijke formule, mat effect, hoge taaiheid en fijne afdrukken. De grondstoffen worden geïmporteerd uit de Verenigde Staten en er zijn rijke kleuren waaruit klanten kunnen kiezen.

CR-PLA
CR-ABS
CR-PETG
CR-TPU
De CR-serie is gericht op mid-end gebruikers en heeft een transparante tray plus een zwart-witte kleurdoos. De geringe tolerantie in de draaddiameter draagt bij aan een stabiele printkwaliteit. De CR-serie voldoet aan uw eisen voor dagelijks ontwerp en het maken van prototypes.

HC-PLA
HC-ABS
HC-PETG
HC-TPU
De HC-serie is kostenefficiënt. Het is breed toepasbaar op algemene productontwerpen van FDM-printers op de markt om te voldoen aan uw dagelijkse ontwerp- en verschillende prototypebehoeften.

EN-PLA
EN-ABS
EN-PETG
EN-TPU
De Ender-serie wordt veel gebruikt voor algemene FDM-printerontwerpen, die voldoen aan de behoeften van klanten op het gebied van dagelijks ontwerp en verschillende prototypebehoeften.

UV-GEVOELIGE HARS VOOR 3D-PRINTERS

Standard Resin (Standaardhars)
Lage krimp, hoge printsnelheid, bijna geurloos en voorzien van stijfheid en taaiheid, geschikt voor het printen van gangbare productprototypes en displaymodellen, en is ook zeer compatibel met LCD-printers.

Low Odor Resin (Hars met lage geur)
Weinig geur, hoge precisie, gedetailleerde texturen zijn zeer expressief. Goede vloeibaarheid, hoge printsnelheid. Rijke kleuren, om te voldoen aan de kleurbehoeften van de klant, bij voorkeur voor animatiehandleidingen, ambachtelijke inrichtingsindustrie, enz.

ABS Like Resin (ABS-achtige hars)
Met hoge hardheid, hoge taaiheid van fysieke eigenschappen en sterke slagvastheid, kan het direct op de afgewerkte modellen worden geboord, voornamelijk gebruikt in industriële prototypes en andere gebieden.

Dental Cast Resin (Tandheelkundige giethars)
Lage krimp, door de lage krimpkenmerken is de maat nauwkeuriger. Het is niet gemakkelijk te vervormen onder druk na het vormen. Gebruikt voor het maken van porseleinen tanden.

Elastic Resin (Elastische hars)
Elastic Resin heeft een goede elasticiteit na extrusie of rekken met hoge weerstand, veel gebruikt voor demping en contactoppervlakken, enz., bij voorkeur te gebruiken door mensen vol originaliteit en ideeën in ontwerp.

Water Washable Resin (Waterafwasbare hars)
Het model kan direct met water worden gewassen en is veilig, milieuvriendelijk, met een hoge oppervlakte-nauwkeurigheid, korte reinigingstijd en lage materiaalkosten. Water Washable Resin is momenteel een van de favoriete nieuwe materialen voor scholen, onderwijsinstellingen en printliefhebbers.

Dental Mode Resin (Tandheelkundige modelhars)
De oppervlaktehardheid is extreem hoog, krasvast en heeft lage krimpkenmerken. Het wordt voornamelijk gebruikt bij tandheelkundige implantaatherstel en het printen van onzichtbare beugels in de medische tandheelkunde.

Toughness Resin (Taaiheidshars)
Toughness Resin is een middelhard, slijtvast en herhaaldelijk rekbaar materiaal. Het wordt gebruikt in onderdelen die herhaaldelijk moeten worden uitgerekt in frictieapparaten.

High Temperature Resin (Hoge temperatuurhars)
High Temperature Resin wordt voornamelijk gebruikt bij het maken van rubberen mallen voor hoge temperaturen, die temperaturen van ongeveer 200 °C kunnen weerstaan zonder te barsten en een goede sterkte, stijfheid en thermische stabiliteit behouden.

Jewelry Cast Resin (Sieradengiethars)
Veel gebruikt in de sieradenindustrie. Uitstekende verbrandingsprestaties, lage uitzettingscoëfficiënt, verbranding zonder residu. Het vormingsproces is stabiel zonder vervorming. Het afgewerkte product heeft een glad oppervlak en een hoge precisie.

Parameterinformatie over UV-gevoelige hars

Parameterinformatie over filamenten

Materiaal		Printtemperatuur (℃)	Bedtemperatuur (℃)	Moeilijkheidsgraad	Flexibiliteit	Krimp	Vormbaarheid	Toepasselijke modellen
PLA-serie	HP-PLA	190-220	50-60					Geschikt voor 99% FDM-modellen
	HP-PLAx3	190-220	50-60					Geschikt voor 99% FDM-modellen
	CR-PLA	190-220	50-60					Geschikt voor 99% FDM-modellen
	HC/EN-PLA	190-220	50-60					Geschikt voor 99% FDM-modellen
ABS		220-260	90-110					Verwarmd bed is vereist, en een Creality printerbehuizing wordt aanbevolen voor doe-het-zelf-machines
PETG		230-250	60-100					Verwarmd bed is vereist, en een Creality printerbehuizing wordt aanbevolen voor doe-het-zelf-machines
TPU		210-240	50					Modellen voor directe extrusie
Silk		190-220	50-60					Geschikt voor 99% FDM-modellen
Nylon		230-260	80-90					Verwarmd bed is vereist, en een Creality printerbehuizing wordt aanbevolen voor doe-het-zelf-machines
Carbon (Ordinary type) (Carbon (gewoon type))		190-220	50-60					Geschikt voor 99% FDM-modellen
PDS Advertising word filament-PLA		190-220	50-60					Creality K5, K8, T5
Low temperature filament-PCL		60-100	-					Lage temperatuur 3D-printpen

Technische ondersteuning

Vermeld het serienummer van het product wanneer u technische ondersteuning aanvraagt.
Neem voor elke service eerst contact op met de lokale verkoper of neem contact met ons op via
E-mail: cs@creality.com voor ondersteuning.

Vanwege de verschillen tussen verschillende machinemodellen, kunnen de fysieke objecten en de uiteindelijke afbeeldingen verschillen. De uiteindelijke uitlegrechten zijn voorbehouden aan Shenzhen Creality 3D Technology Co., Ltd.

vip.creality.com

SHENZHEN CREALITY 3D TECHNOLOGY CO., LTD.
Add: 18F,JinXiuHongDu Building, Meilong Blvd., Longhua Dist.,
Shenzhen, China 518131
Officiële website: www.creality.com
Tel: +86 755-8523 4565
E-mail: info@creality.com cs@creality.com
