Creality HALOT-ONE PLUS - 3D Printerhandleiding

Beste Consumenten

Lees voor de beste ervaring de instructies voordat u de printer gebruikt. Onze teams staan altijd klaar om u de beste service te bieden. Neem contact met ons op via het telefoonnummer of e-mailadres aan het einde van de handleiding als u problemen ondervindt met de printer.

Voor een betere ervaring met het gebruik van ons product, kunt u ook de volgende manieren gebruiken om te leren hoe u de printer gebruikt:

Bekijk de bijgeleverde instructies en video's op de U-schijf.

Bezoek onze officiële website www.creality.com voor relevante software-/hardware-informatie, contactgegevens en bedienings- en onderhoudsinstructies.

Firmware-/softwaredownloads en -upgrades

Het product heeft toegang tot zowel LycheeSlicer als CHITUBOX. WIFI-printen en toegang tot de Creative Cloud zijn in ontwikkeling.

Ondersteunde slicersoftware:

Download de firmware en HALOT BOX slicersoftware op: https://www.creality.com

Download de CHITUBOX slicersoftware op: https://www.chitubox.com

Download de LycheeSlicer slicersoftware op: https://lychee.mango3d.io

OPMERKINGEN

1. Gebruik de printer niet anders dan beschreven om persoonlijk letsel of schade aan eigendommen te voorkomen.
2. Plaats de printer niet in de buurt van een warmtebron of ontvlambare of explosieve objecten. We raden aan om het in een goed geventileerde, stofarme omgeving te plaatsen.
3. Stel de printer niet bloot aan hevige trillingen of een onstabiele omgeving, omdat dit kan leiden tot een slechte printkwaliteit.
4. Gebruik de aanbevolen hars in geval van schade aan de machine.
5. Gebruik geen andere stroomkabel dan de meegeleverde. Gebruik altijd een geaard stopcontact met drie pinnen.
6. Open de plastic afdekking niet tijdens gebruik, anders wordt het printen onderbroken.
7. Draag geen katoenen handschoenen bij het bedienen van de printer. Dergelijke doeken kunnen verstrikt raken in de bewegende delen van de printer, wat kan leiden tot brandwonden, mogelijk lichamelijk letsel of schade aan de printer.
8. Wacht na het voltooien van de print. Draag handschoenen om de printtools eruit te halen.
9. Reinig de printer regelmatig. Schakel altijd de stroom uit bij het reinigen en veeg met een droge doek om stof, aangehecht printplastic of ander materiaal van het frame, de geleiderails of wielen te verwijderen. Gebruik glasreiniger of isopropylalcohol om het printoppervlak te reinigen.
10. Kinderen onder de 10 jaar mogen de printer niet zonder toezicht gebruiken.
11. Tips: Steek de stekker niet in het stopcontact en trek hem er niet uit als de stroom is ingeschakeld.
12. Gebruikers moeten voldoen aan de wet- en regelgeving van de overeenkomstige landen en regio's waar de apparatuur zich bevindt (wordt gebruikt), zich houden aan professionele ethiek, aandacht besteden aan de veiligheid 12 verplichtingen en het gebruik van onze producten of apparatuur voor illegale doeleinden strikt verbieden. Creality is niet verantwoordelijk voor de wettelijke aansprakelijkheid van overtreders onder enige voorwaarde.

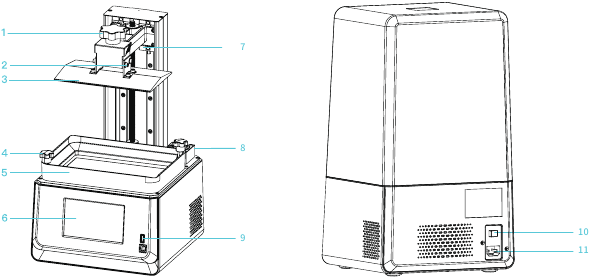

Introductie van de apparatuur

1. Hexalobulaire dopschroef
2. Nivelleringsschroef
3. Platformplaat
4. Harsvat bevestigingsschroef
5. Harsvat
6. Touchscreen
7. Limiet sensor
8. Luchtfilter
9. USB-poort
10. Aan/uit-schakelaar
11. Stroomaansluiting

Apparatuurparameters

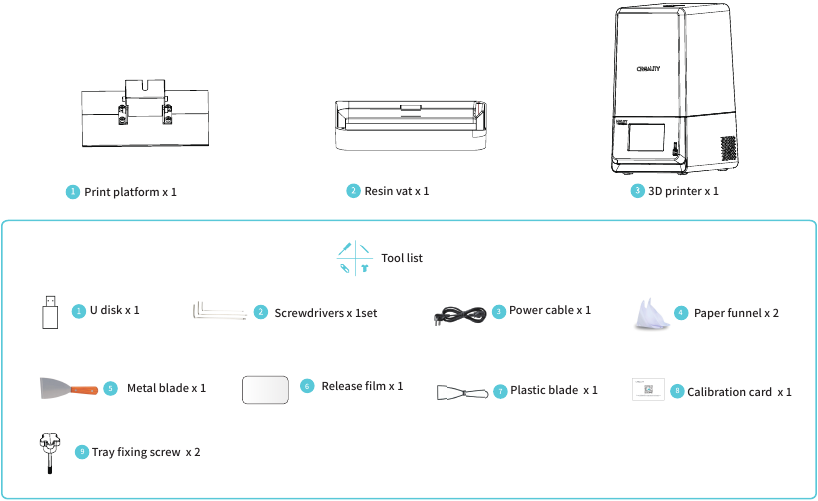

Lijst met onderdelen

Tips: de bovenstaande accessoires zijn alleen ter referentie. Raadpleeg de fysieke accessoires!

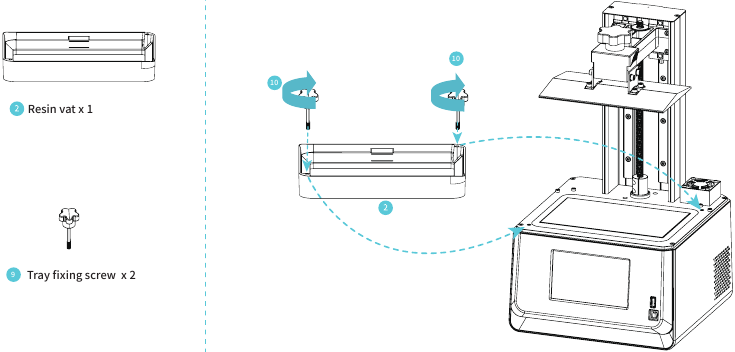

De 3D-printer monteren

Haal de harsvat eruit, lijn de twee bevestigingsschroeven van het reservoir uit met de bijbehorende gaten en draai ze vast om ze vast te zetten. (zoals de afbeelding laat zien)

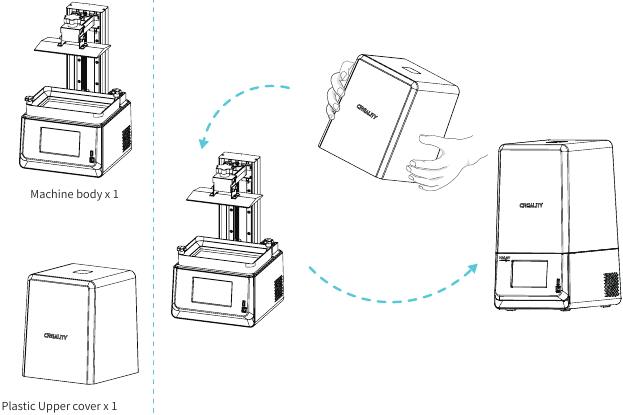

Opmerking: plaats de bovenklep op de machinebehuizing en de installatie is voltooid.

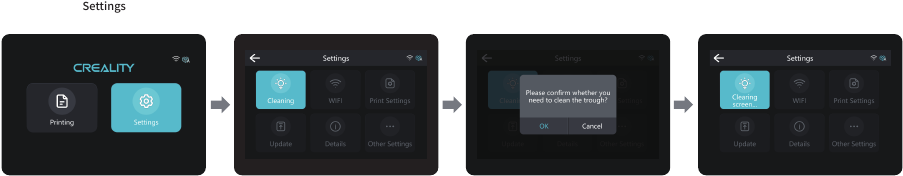

Interface-informatie

Opmerking: controleer of de lichtbron normaal is. De UI-interfaces zijn alleen ter referentie, de daadwerkelijke UI staat op onze website.

Nivelleringsplatform

1. Til het platform op, draai de rubberen schroeven aan de linker- en rechterkant van de harsvat los en haal de harsvat eruit.

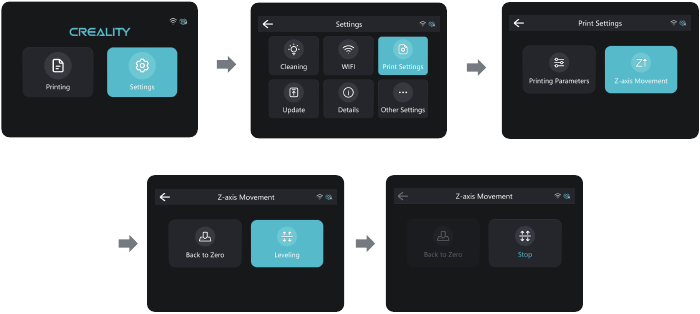

2. Draai de vier schroeven op de verbindingsplaat op de vormplatformplaat los, bevestig de kalibratiekaart op het printscherm, druk op Settings (Instellingen) → Print Settings (Printinstellingen) → Z axis movement (Z-as beweging) → Leveling (Nivellering). Controleer of het platform gelijkmatig op het papier past.

3. Nadat u hebt bevestigd dat de kalibratiekaart gelijkmatig past, vergrendelt u de vier schroeven van het platform.


Opmerking: het platform is in de fabriek genivelleerd. Als het vanwege transport of andere redenen moet worden genivelleerd, volg dan de onderstaande stappen om het printplatform aan te passen.

Opmerking: de UI is slechts ter referentie en is onderhevig aan de daadwerkelijke UI.

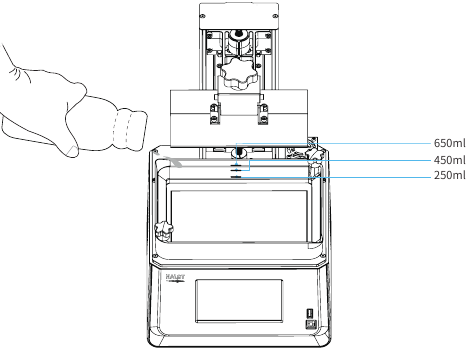

Resin laden

Giet de UV-lichtgevoelige resin in de resin tank. De tank heeft een capaciteit van 250ml/450ml/650ml.

Tips: Hoe verander je resin?
Haal de resin tank er langzaam uit, giet de overgebleven resin in een container, maak de resin tank schoon, giet er nieuwe resin in en installeer vervolgens de resin tank terug in de machine.

Resin kan huidirritatie of een allergische huidreactie veroorzaken. Draag voor gebruik handschoenen om direct contact met de huid te vermijden.

Release Film (FEP) Vervanging

1. Verwijder eerst de 14 schroeven aan de onderkant van de tray en haal de kapotte release film (FEP) eruit.

2. Plaats vervolgens de release film tussen de twee stalen frames.

3. Plaats ten slotte het gemonteerde stalen frame terug in de tray en draai de 14 schroeven vast.

4. De geïnstalleerde release film ziet eruit zoals weergegeven.

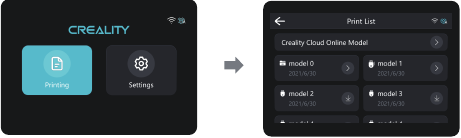

USB-schijf printen

Slicer

1. Open de slicer software van HALOT BOX, klik op "Open" (Openen) linksboven in het scherm en voeg een modelbestand toe;

2. Als het model ondersteuning nodig heeft, klik dan op het pictogram linksboven ① om de overeenkomstige parameters ② in te stellen.

3. Klik op pictogram ① → Instelling slice printing parameters ② → Klik.

4. Wacht tot het slicen is voltooid → Selecteer "Local Printing" (Lokaal printen) om het geslicede bestand op te slaan.


Opmerking: De gepubliceerde UI van slicing software is van toepassing op de interfaces van HALOT BOX, LycheeSlicer en CHITUBOX.

Print

1. Genereer een cxdlp-bestand en sla het bestand op op een USB-stick

2. Plaats de USB-stick


Opmerking: De UI-interface is alleen ter referentie en is onderhevig aan de werkelijke UI.

Tijdens het printen mag de machine niet worden geschud, om te voorkomen dat de printkwaliteit wordt beïnvloed.

1. Selecteer USB-schijf bestanden;

2. Kies om parameters te gebruiken;

3. Druk op de "Start" (Start) knop

4. Printen...


Opmerking: De UI-interface is alleen ter referentie en is onderhevig aan de werkelijke UI. De machine slaat standaard het bestand op dat wordt afgedrukt.

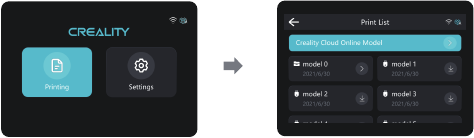

Creality Cloud Online

Zorg ervoor dat de WiFi correct is verbonden voordat u online printen gebruikt

Stappen: Settings (Instellingen) → WiFi → Selecteer de bijbehorende WiFi.

Warm Tips:

1. Alleen 2,4 GHz WiFi is van toepassing op de 3D-printer en kan niet worden verbonden met 5 GHz WiFi-routers;
2. Alleen het WPA-PSK/WPA2-PSK-beveiligingsprotocol is van toepassing op de 3D-printer en andere protocollen kunnen ertoe leiden dat de printer niet correct verbinding kan maken met WiFi. Om het beveiligingsprotocol te wijzigen, kunnen gebruikers het wijzigen in de instellingeninterface van de router.

1. Klik op Creality Cloud online model;

2. Selecteer het model;

3. Download het model;

4. Kies om parameters te gebruiken;

5. Klik op "Start" (Start) om te printen.


Opmerking: De UI-interface is alleen ter referentie en is onderhevig aan de werkelijke UI.

Creality Cloud App Print

1. Downloaden

2. Registreren

3. Apparatuur toevoegen

4. QR-code scannen
   Settings (Instellingen) → Detail → Connect to Creality Cloud (Verbinden met Creality Cloud) → QR-code

5. Apparaat een naam geven

6. Selecteer model, stel de printer en parameters in en klik op "Slice" (Slicen).

7. Na voltooiing van het slicen klikt u op "Printer" (Printer).

8. Apparaat selecteren

9. Print voortgang


Notities:

1. De stappen voor het toevoegen van apparaten variëren voor verschillende besturingssystemen van mobiele telefoons;
2. Stel het juiste gebied in "Settings (Instellingen) - Other Settings (Andere instellingen) - Language and Area (Taal en gebied)".
3. Zorg ervoor dat de WiFi correct is verbonden voordat u online printen gebruikt.

WIFI Print

Slicer

1. Open de slicer software van HALOT BOX, klik op "open" (openen) aan de linkerkant van het scherm en voeg een modelbestand toe.

2. Als het model ondersteuning nodig heeft, klik dan op het pictogram linksboven om de overeenkomstige parameters in te stellen.

3. Klik op pictogram ① → Instelling slice printing parameters ② → Klik.

4. Wacht tot het slicen is voltooid → Selecteer "Remote Printing" (Remote printen) voor WiFi printen.

5. Zodra de transmissie voorbij is, selecteert u het bestand op de machine om te beginnen met printen.


Opmerking: Zorg ervoor dat de HALOT BOX en de printer zijn verbonden met dezelfde WiFi.

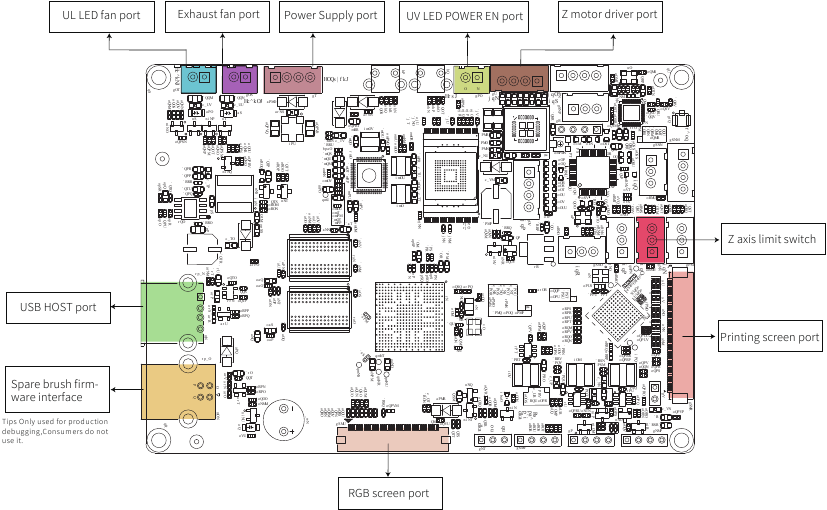

Bedrading aansluiting

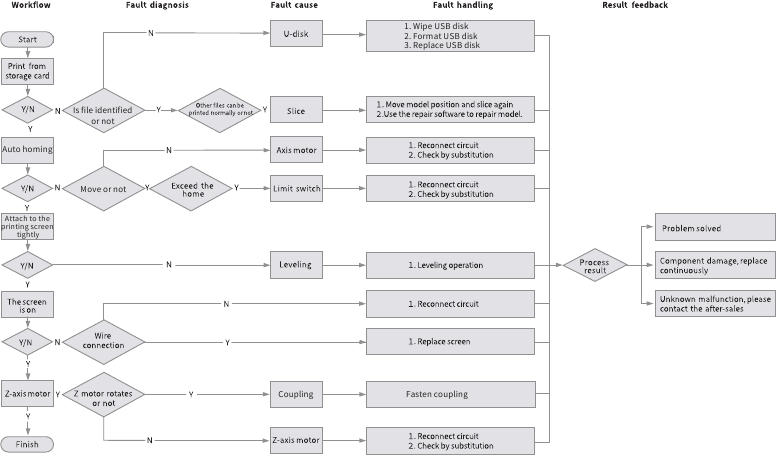

Probleemoplossing

Vanwege de verschillen tussen verschillende machine modellen, kunnen de werkelijke objecten en de afbeeldingen verschillen. Raadpleeg de werkelijke machine. De uiteindelijke uitlegrechten zijn voorbehouden aan Shenzhen Creality 3D Technology Co., Ltd.

SHENZHEN CREALITY 3D TECNOLOGY CO., LTD
18F, JinXiuHongDu Building, Meilong Blvd., Longhua Dist., Shenzhen, China 518131
Officiële Website: www.creality.com
Tel: +86 755-8523 4565
E-mail: info@creality.com cs@creality.com
