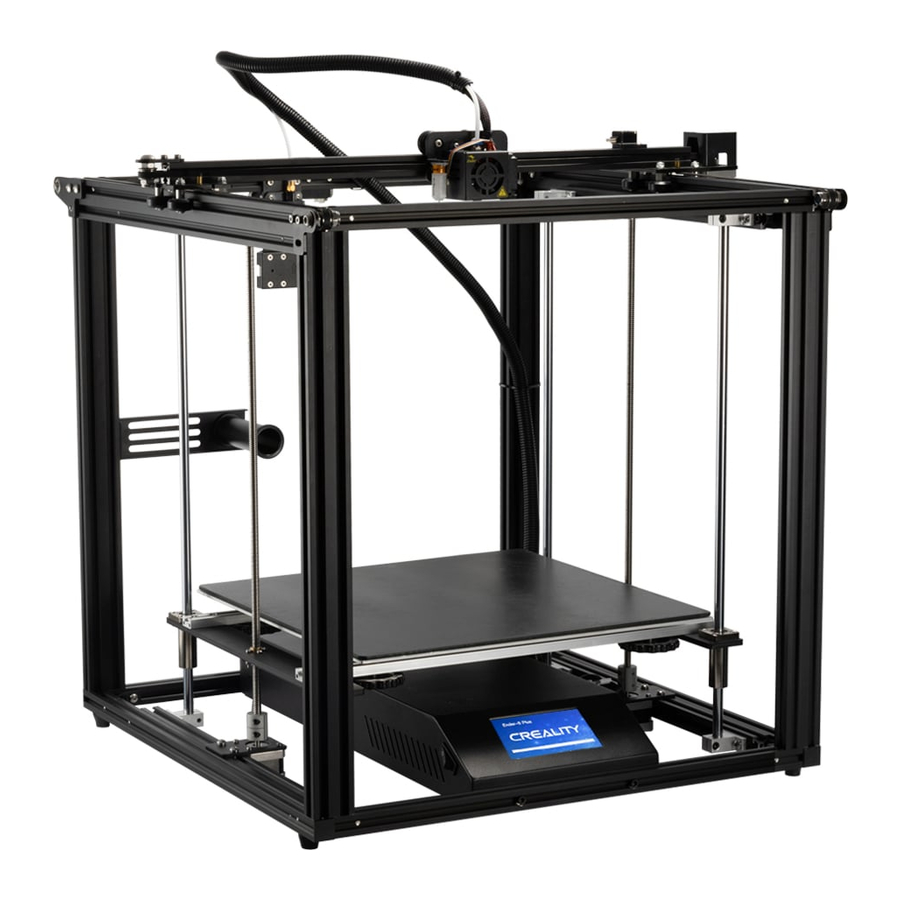

Creality Ender-5 Plus - Handleiding 3D-printer

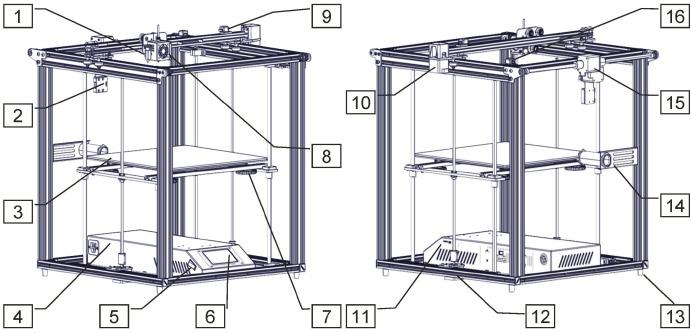

Inleiding

1. BL Touch
2. Apparaat voor het detecteren van gebroken filament
3. Verwarmd bed
4. Hoofdbedieningskast
5. Aan/uit-schakelaar
6. Touchscreen
7. Nivelleringsmoer
8. Verwarmd uiteinde
9. Eindschakelaar X-as
10. X-as motor
11. Opslagkaart
12. Z-as motor
13. Antitrillingsvoeten
14. Filamenthouder
15. Y-as motor
16. Eindschakelaar Y-as

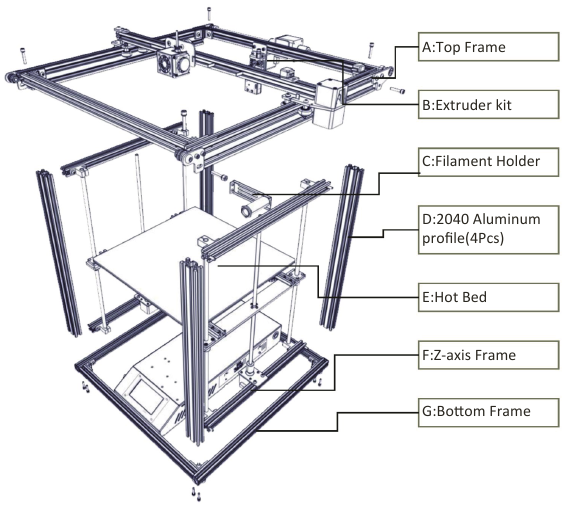

Algemene lijst

Gereedschapslijst

Nr.	Afbeelding	Naam	Aantal
1		Moersleutel en schroevendraaier	1set
2		Opslagkaart en lezer	1set
3		Spatel	1
4		Tang	1
5		0,4 mm Sproeierreiniger	1
6		Stroomkabel	1
7		Filament (200) g	1
8		Reserveonderdelen	1set
9		USB	1

Frame-assemblage

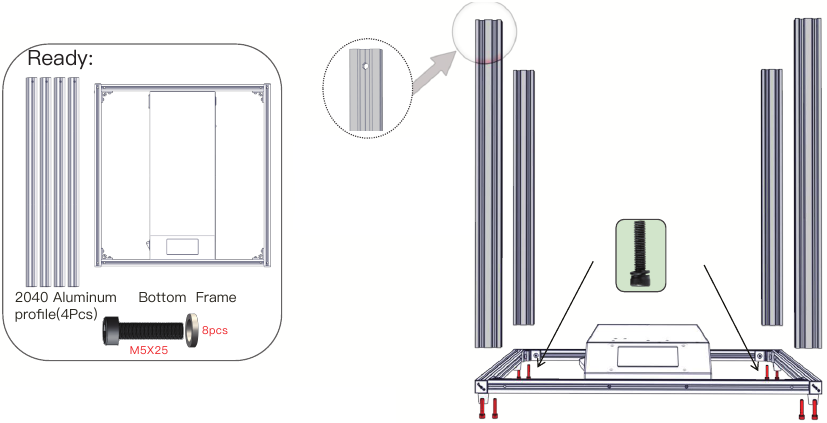

Onderframe

Opmerking: Let op het gat aan de bovenkant van het onderdeel, dat naar links en rechts wijst, ten opzichte van de voorkant van de printer.

• Stap 1. Houd de voorkant van het onderframe naar u toe gericht.
• Stap 2. Neem een van de aluminium frameonderdelen en plaats deze in de hoek van het onderframe, bovenop het frame en lijn deze uit met de hoek. Let op het gat aan de bovenkant van het onderdeel, dat naar links en rechts wijst, ten opzichte van de voorkant van de printer. Gebruik 2 M5x25 schroeven en ringen om het onderdeel aan het onderframe te bevestigen.
• Stap 3. Installeer de overige 2 aluminium profielen op dezelfde manier als in stap 2.

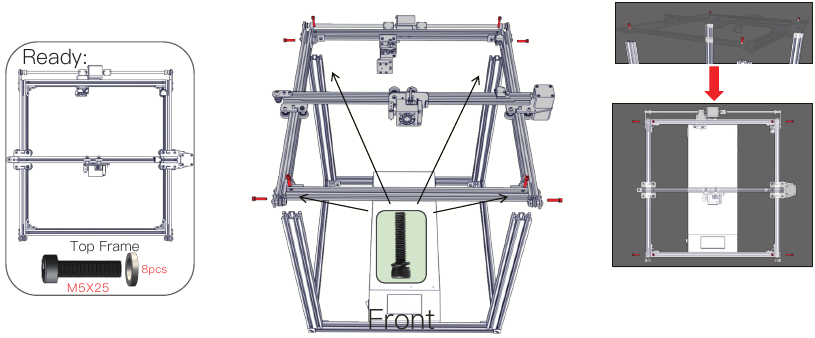

Bovenframe

Opmerking:

1. Draai de vier schroeven aan de bovenkant vast en draai vervolgens de zijschroeven vast.
2. Als u uw passieve blok van de Y-as aan de bovenkant bekijkt, kunt u dit aanpassen om de spanning van de timingriem aan te passen

• Stap 1. Zorg ervoor dat de voorkant van het onderframe naar u toe gericht is.
• Stap 2.
  1. Plaats het bovenframe bovenop alle vier aluminium frames.
  2. Lijn de voorgeboorde schroefgaten op de bovenkant van het aluminium frame uit met de gaten op de bovenkant van het bovenframe en draai ze op elke hoek vast met een M5x25 schroef en ring.
  3. Nadat de 4 schroeven aan de bovenkant zijn vastgedraaid, gebruikt u 4 M5x25 schroeven en ringen om de hoekbeugels in elke hoek van de bovenframes te bevestigen, in de bijbehorende gaten aan de buitenrand van het aluminium frame

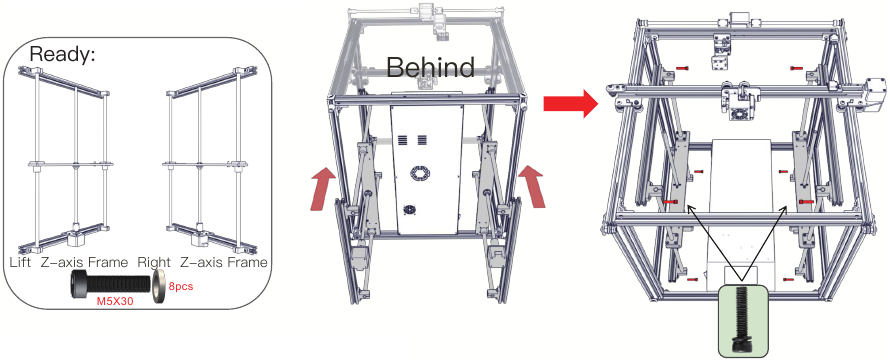

Dubbel Z-asframe

• Stap 1. Zorg ervoor dat de voorkant van het onderframe naar u toe gericht is.
• Stap 2. Plaats het dubbele Z-asframe in het eerder gemonteerde frame. Het dubbele Z-asframe is gemonteerd op de linker en rechter 2040 aluminium profielen van het bovenframe en moet worden uitgelijnd met het aluminium profiel. Zorg ervoor dat de motor aan de onderkant zit en bevestig het frame aan de onderste en bovenste montage met een M5x30 schroef en ring op elke hoek. De bovenste en onderste montage-extrusies hebben overeenkomstige voorgeboorde gaten voor deze schroeven.
• Stap 3. Nadat de installatie van het dubbele Z-asframe is voltooid, controleert u of uw Y-as soepel kan bewegen. Als de beweging wordt belemmerd en het aluminium profiel wordt geschuurd, past u de excentrische moer aan en monteert u uw Z-asframe opnieuw.

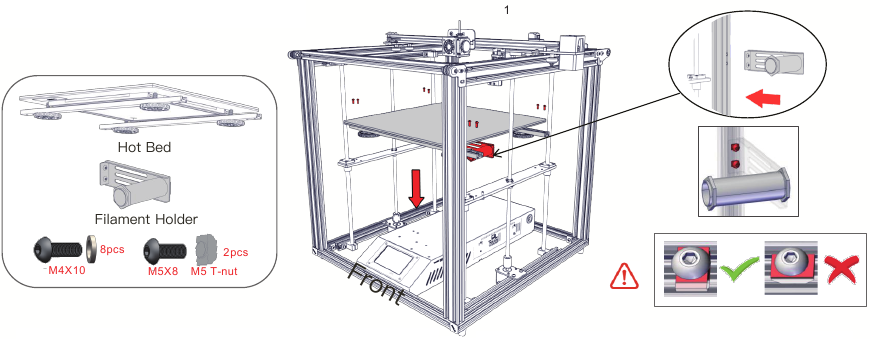

Verwarmd bed

• Stap 1. Zorg ervoor dat de voorkant van de basis (b) naar u toe gericht is. Plaats het verwarmde bed op de steunplaat van het dubbele Z-asframe en lijn het uit met de profielgaten erop.
• Stap 2. Gebruik 8 M4x10 schroeven om het verwarmde bed aan de steunplaat op het Z-asframe te bevestigen. Zorg ervoor dat het verwarmde bed vlak is en dat alle zes schroeven stevig zijn vastgedraaid.
• Stap 3. Steek vervolgens de M5x8 inbuskopschroef door het schroefdraadgat op de metalen plaatfilamentbeugel en steek vervolgens de M5 T-moer en draai de M5 T-moer voorzichtig. Niet vastdraaien. Draai de M5 T-moer die op de metalen plaatfilamentbeugel is geïnstalleerd in een positie parallel aan de groef van het aluminium profiel en steek deze in het aluminium profiel. De M5 T-moer onder de metalen plaatfilamentbeugel is parallel aan de groef van het 2040 aluminium profiel en wordt erin gestoken. De bovenste M5 T-moer op de metalen plaatfilamentbeugel is parallel aan het 2040 aluminium profiel en ingelegd, draai vervolgens de schroef vast met een inbussleutel en draai de M5 T-moer vast in een positie loodrecht op de groef van het aluminium profiel.

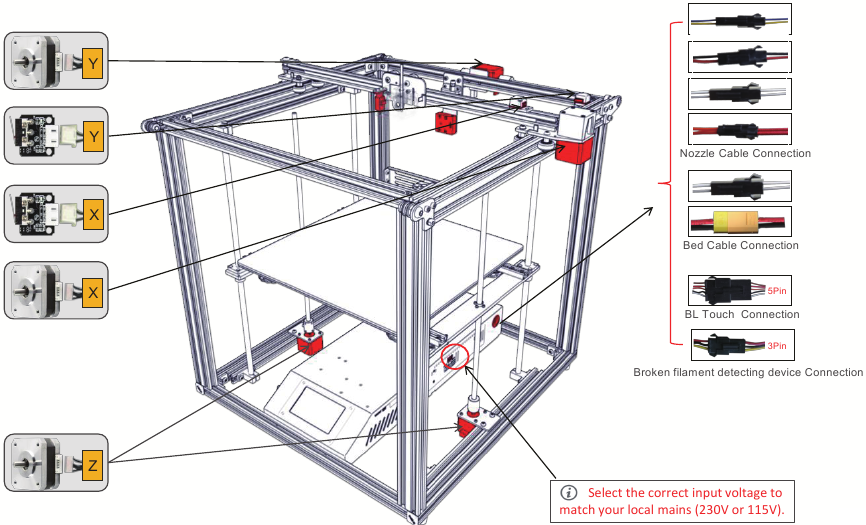

Kabelaansluiting

Selecteer de juiste ingangsspanning die overeenkomt met uw lokale netspanning (230V of 115V).

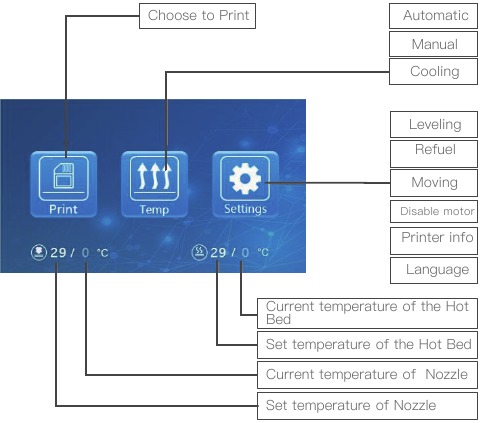

Scherminformatie

Filament laden

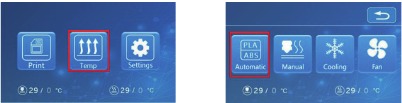

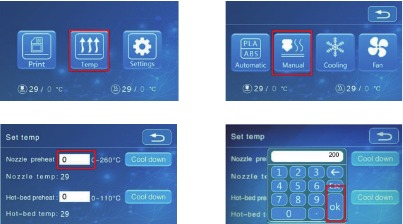

Voorverwarmen

Methode 1

Methode 2

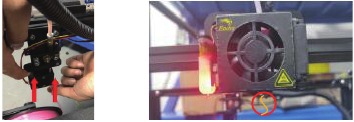

Toevoeren

Houd de extruderhendel ingedrukt en steek het 1,75 mm filament door de filamentdetector en door de extrudermotor. Blijf toevoeren tot je filament uit het mondstuk ziet komen.

Tip: Hoe het filament te vervangen?

1. Snijd het filament af in de buurt van de Extruder en voer langzaam nieuw filament in totdat het in het nieuwe filament is gevoerd.
2. Verwarm het mondstuk voor, trek het filament snel terug en voer het nieuwe filament in.

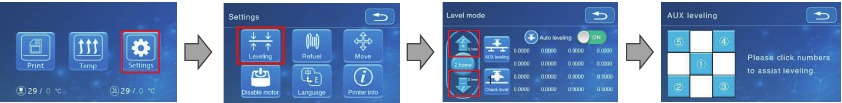

AUX nivellering

1. Draai de vier nivelleringsmoeren aan de onderkant van het platform iets aan voordat je begint met nivelleren.
2. Selecteer "Settings" (Instellingen) → "Level mode" (Niveaumodus) → "AUX leveling" (AUX nivellering), klik op het nummer ②.

3. Pas de platformhoogte aan door aan de knop aan de onderkant te draaien. Gebruik een stuk A4-papier (standaard printerpapier) om te helpen bij de afstelling, en zorg ervoor dat het mondstuk lichtjes op het papier drukt.
4. Voltooi de afstelling op alle 4 de hoeken.

5. Klik op het nummer ① om de platformhoogte in het midden te testen.
6. Herhaal de bovenstaande stappen een of twee keer indien nodig.

		Het mondstuk staat te ver van het platform, waardoor de verbruiksartikelen niet aan het platform kunnen hechten.
		Filament wordt gelijkmatig uitgestoten, gewoon op het platform blijven plakken.
		Het mondstuk staat te dicht bij het platform, en het filament wordt niet genoeg uitgestoten, zelfs niet als het platform wordt afgeschraapt.

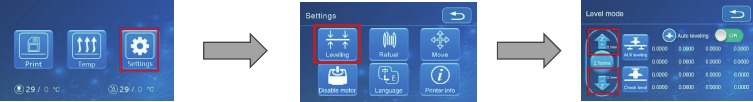

Automatische nivellering

1. In "Settings" (Instellingen) → "Leveling mode" (Niveaumodus)

2. 2 mm voelermaat tussen het mondstuk en het hotbed → Als de opening te dun of te groot is, klik dan op "Z+" of "Z-" op de interface om de opening aan te passen tot iets meer dan 0,2 mm (de afstand tussen het mondstuk en het hotbed moet ongeveer 0,2 mm zijn). Bij 0,2 mm kan de voeler gemakkelijk door de opening tussen het mondstuk en het printplatform.

Herstel het hete uiteinde naar de oorspronkelijke uitgangspositie

Automatisch nivelleren van het printoppervlak

16-punts nauwkeurige bedhoogtemeting

Printer compenseert automatisch voor variabele bedhoogte

*Wanneer u de automatische niveaufunctie gebruikt, raden we aan om een vlot toe te voegen vanuit de sectie hechting van de bouwplaat in de software-instellingen

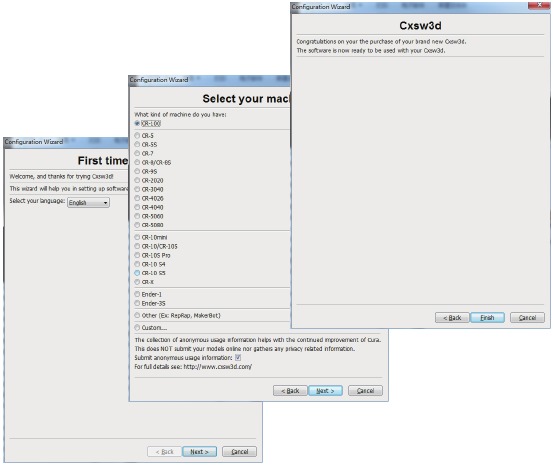

Software-installatie

1. Dubbelklik om de software te installeren.

2. Dubbelklik om de software te openen.

3. Selecteer taal→ Next (Volgende) → Select your machine (Selecteer uw machine) → Next (Volgende) → Finish (Voltooien).


Voorbereiden om te printen

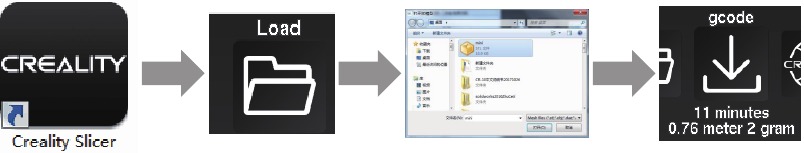

1. Slicen
   Plaats de opslagkaart met de lezer in de computer.
   Open de software→ Load (Laden) → Selecteer het bestand → Wacht tot het slicen is voltooid en sla het Gcode-bestand op de opslagkaart op.

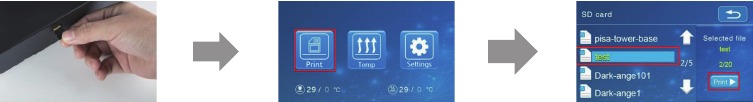

2. Afdrukken
   Plaats de opslagkaart → Selecteer Print from storage card (Afdrukken vanaf opslagkaart) → Selecteer het bestand.

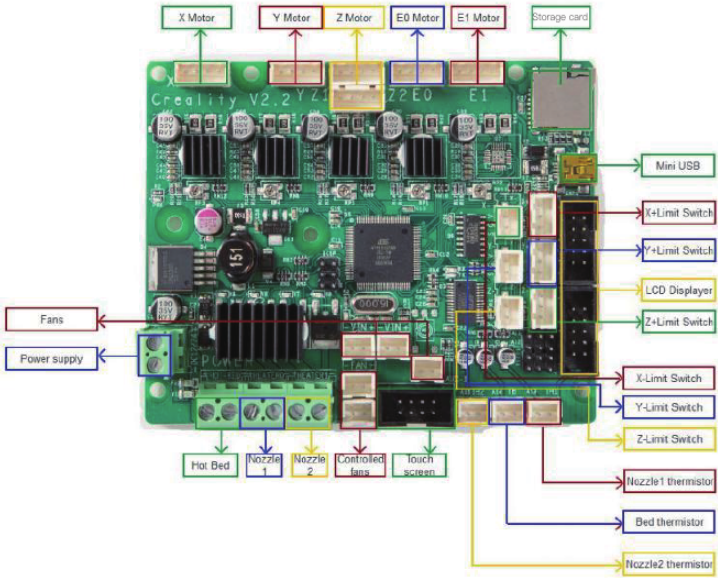

Bedrading van het circuit

1. Gebruik de printer niet anders dan hierin beschreven om persoonlijk letsel of schade aan eigendommen te voorkomen.
2. Plaats de printer niet in de buurt van een warmtebron of ontvlambare of explosieve voorwerpen. We raden aan om hem in een goed geventileerde omgeving met weinig stof te plaatsen.
3. Plaats uw printer in een stabiele omgeving om een ​​hoge afdrukkwaliteit te bereiken.
4. Voordat u experimentele of exotische filamenten gebruikt, raden we aan om standaardfilamenten zoals ABS of PLA te gebruiken om de machine te kalibreren en te testen.
5. Gebruik geen andere stroomkabel dan de meegeleverde. Voor uw veiligheid moet u een geaard stopcontact met drie pinnen gebruiken.
6. Raak het mondstuk of het printoppervlak niet aan tijdens het gebruik, aangezien deze heet kunnen zijn. Houd uw handen uit de buurt van de machine tijdens gebruik om brandwonden of ander persoonlijk letsel te voorkomen.
7. Draag geen handschoenen of loszittende kleding bij het bedienen van de printer. Dergelijke kleding kan verstrikt raken in de bewegende delen van de printer, wat kan leiden tot schade aan de printer, brandwonden of persoonlijk letsel.
8. Gebruik bij het verwijderen van vuil van het hete uiteinde van de printer de meegeleverde gereedschappen. Raak het mondstuk niet aan wanneer het verwarmd is. Dit kan persoonlijk letsel veroorzaken.
9. Maak de printer regelmatig schoon. Schakel altijd de stroom uit tijdens het reinigen en veeg met een droge doek om stof, aangehecht printplastic of ander materiaal van het frame, de geleiderails of de wielen te verwijderen. Gebruik glasreiniger of isopropylalcohol om het printoppervlak voor elke print te reinigen voor consistente resultaten.
10. Kinderen jonger dan 10 jaar mogen de printer niet zonder toezicht gebruiken.
11. Gebruikers moeten zich houden aan de wet- en regelgeving van het land en de regio waar de apparatuur zich bevindt (wordt gebruikt), zich houden aan professionele en ethische normen en aandacht besteden aan hun veiligheidsverplichtingen. In alle gevallen is het gebruik van onze producten of apparatuur voor illegale doeleinden ten strengste verboden. Het bedrijf is niet aansprakelijk voor enige juridische verantwoordelijkheid die voortvloeit uit een overtreding.

SHENZHEN CREALITY 3D TECHNOLOGY CO.,LTD.
18F, Jinxiu Hongdu Building, Meilong Blvd., Xinniu Community, Minzhi Street, Longhua District, Shenzhen City.
Officiële website: www.creality.com
Tel: +86 755-8523 4565
E-mail: info@creality.com cs@creality.com
