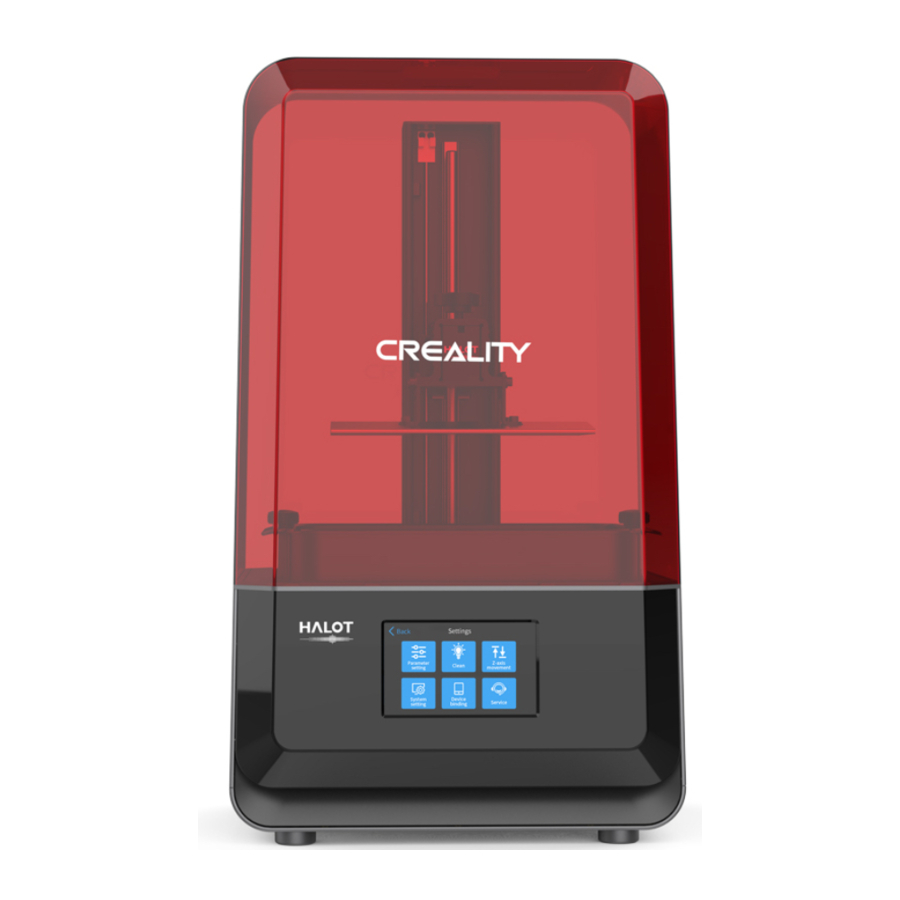

Creality HALOT-LITE - 3D-printerhandleiding

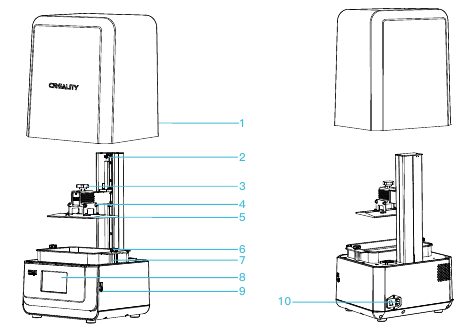

Introductie

1. Beschermhoes
2. Eindschakelaar
3. Hexalobulaire schroef
4. Nivelleringsschroef
5. Bouwplatform
6. Hexalobulaire schroef
7. Resin tank
8. Touchscreen
9. USB-poort
10. Stopcontact

Apparatuurparameters

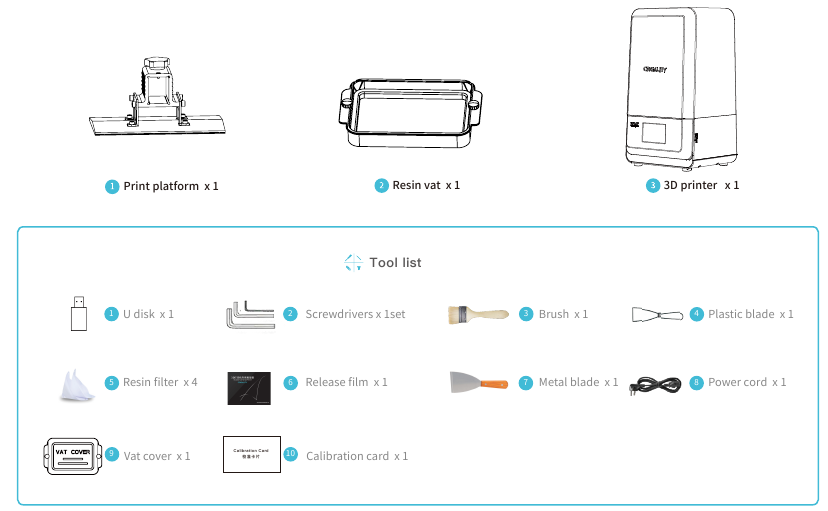

Inhoud van de verpakking

Interface-informatie

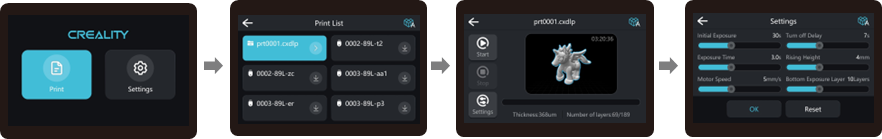

Afdrukken

Let op: de huidige interface is alleen ter referentie. Vanwege de voortdurende upgrades van functies is de daadwerkelijke interface op de officiële website van de nieuwste firmware-UI de norm.

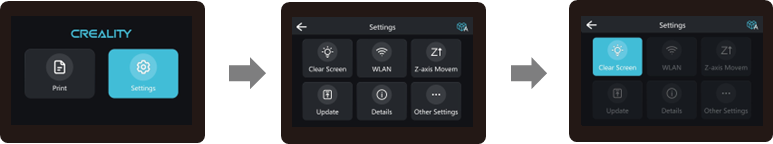

Instelling

Let op: de huidige interface is alleen ter referentie. Vanwege de voortdurende upgrades van functies is de daadwerkelijke interface op de officiële website van de nieuwste firmware-UI de norm.

Nivelleringsplatform

Opmerking: het printplatform is in de fabriek genivelleerd. Als het genivelleerd moet worden vanwege transport of andere redenen, volg dan de onderstaande stappen om het printplatform aan te passen.

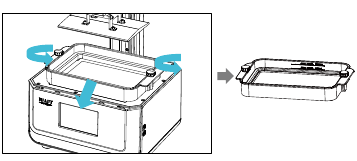

1. Om het printplatform te kalibreren, moet u eerst het platform verhogen, de bevestigingsschroeven aan de linker- en rechterkant van de materiaaltrog losdraaien en de materiaaltrog eruit halen;

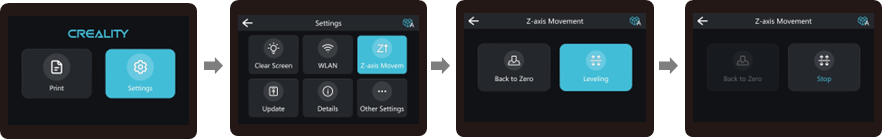

2. Draai de vier nivelleringsschroeven van het prototypingplatform los, bevestig de kalibratiekaart stevig aan het printscherm, druk op Settings (Instellingen) → Z Axis Motion (Z-asbeweging) → Levelling (Nivellering) (raadpleeg de bedieningsstappen van nivelleringsplatform 2 voor bediening.), om te controleren of het platform gelijkmatig op het papier past.

3. Nadat u hebt bevestigd dat de kalibratiekaart gelijkmatig op het platform past, schroeft u de vier schroeven van het platform vast.


Let op: de huidige interface is alleen ter referentie. Vanwege de voortdurende upgrades van functies is de daadwerkelijke interface op de officiële website van de nieuwste firmware-UI de norm.

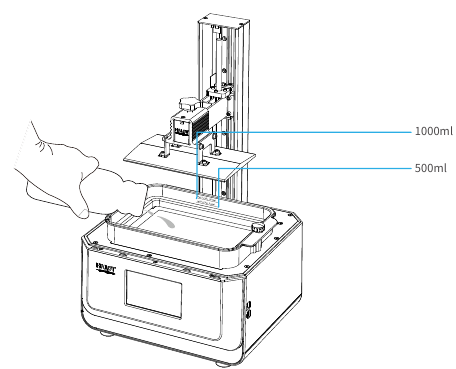

Resin laden

Giet de UV-lichtgevoelige resin in de resin tank. De sleufcapaciteit is 500 ml/1000 ml.

Tips: Resin vervangen: Haal de resin tank er langzaam uit, giet de resterende resin in de container, maak de resin tank schoon, giet er nieuwe resin in en installeer vervolgens de resin tank op de machine.

Resin kan huidirritatie of een allergische huidreactie veroorzaken. Draag voor gebruik handschoenen om direct contact met de huid te vermijden.

Instructies voor het losmaken van de film

Installatiestappen

Parameters
190(Sizemm*266mm)


0.15-0.2(Thicknessmm)



95%(Lichtdoorlaatbaarheid)

1. Verwijder eerst de 14 schroeven aan de onderkant van de tank en verwijder de oude release film.

2. Bereid de nieuwe release film voor en verwijder de beschermende films aan beide zijden van de release film. Lijn de gaten uit en plaats de release film op de klemring.

3. Plaats ten slotte de filmringmontage voorzichtig terug in het tankframe en installeer en draai de bevestigingsschroeven diagonaal aan.

4. De geïnstalleerde release film ziet eruit zoals weergegeven.


Beginnen met printen

1. Slicer

   1. Open de slicersoftware van de CLD 3D-printer, klik op "open" (openen) aan de linkerkant van het scherm en voeg een modelbestand toe. "

   2. Als het model ondersteuning moet toevoegen, klikt u op het pictogram linksboven om de bijbehorende parameters in te stellen.

   3. Klik op pictogram ①→Setting slice printing parameters (Parameters voor het printen van plakjes instellen) ②→Klik op "Slice" (Plak)

   4. wachten tot het plakken is voltooid - sla het geplakte bestand op. U bent van harte welkom om meer informatie over de plaktutorial op de officiële website te vinden www.creality.com).

2. Afdrukken
   1. Genereer een cxdlp-bestand en sla het bestand op de U-schijf op.
   2. Plaats de U-schijf → druk op de printknop.

      Tijdens het printproces mag de machine niet worden geschud, om de printkwaliteit niet te beïnvloeden.

1. Select Files (Bestanden selecteren)

2. Selecteer het af te drukken bestand en druk op "Start"

3. Afdrukken...


Afdrukken op afstand bedienen

1. Downloaden

2. Registreren

3. Inloggen

4. Apparatuur toevoegen

5. QR-code scannen

6. Apparaat een naam geven

7. Apparaat selecteren

8. printstatus controleren

9. Printvoortgang

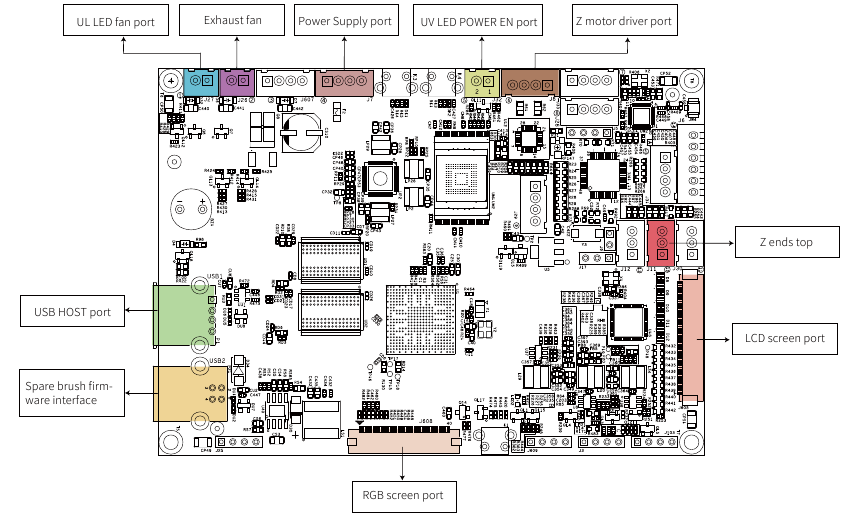

Bedradingsaansluiting

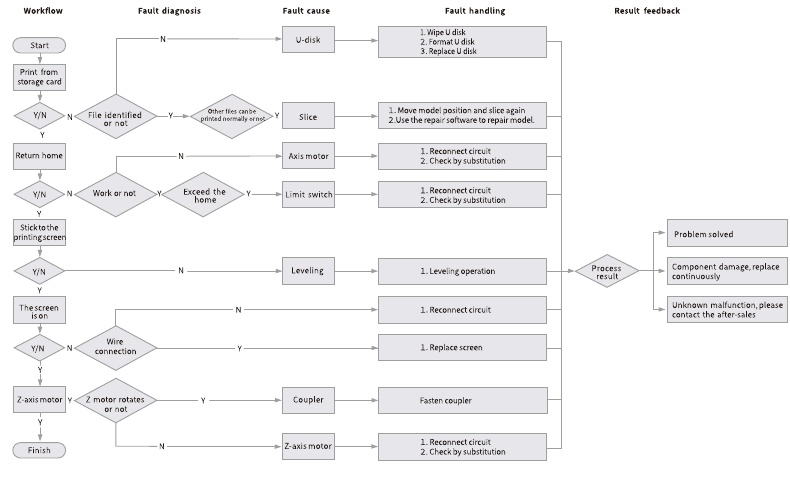

Probleemoplossing

OPMERKINGEN

1. Gebruik de printer niet anders dan hier wordt beschreven om persoonlijk letsel of schade aan eigendommen te voorkomen.
2. Plaats de printer niet in de buurt van een warmtebron of ontvlambare of explosieve objecten. We raden aan om hem in een goed geventileerde omgeving met weinig stof te plaatsen.
3. Stel de printer niet bloot aan hevige trillingen of een onstabiele omgeving, omdat dit de printkwaliteit kan beïnvloeden.
4. Gebruik de aanbevolen resin om schade aan de machine te voorkomen.
5. Gebruik geen andere stroomkabel dan de meegeleverde. Gebruik altijd een geaard stopcontact met drie pinnen.
6. Open de plastic kap niet tijdens gebruik, anders wordt het printen onderbroken.
7. Draag geen katoenen handschoenen bij het bedienen van de printer. Dergelijke doeken kunnen verstrikt raken in de bewegende delen van de printer, wat kan leiden tot brandwonden, mogelijk lichamelijk letsel of schade aan de printer.
8. Wacht even nadat het printen is voltooid. En draag handschoenen om de print met gereedschap eruit te halen.
9. geleiderails of wielen. Gebruik glasreiniger of isopropylalcohol om het printoppervlak te reinigen. Reinig de printer regelmatig. Schakel altijd de stroom uit tijdens het schoonmaken en veeg met een droge doek om stof, vastgekleefde plastics of ander materiaal van het frame te verwijderen,
10. Kinderen jonger dan 10 jaar mogen de printer niet zonder toezicht gebruiken.
11. Tips: Steek de stekker van het netsnoer niet in of uit het stopcontact als de stroom is ingeschakeld.
12. Gebruikers dienen zich te houden aan de wet- en regelgeving van de respectieve landen en regio's waar de apparatuur zich bevindt (wordt gebruikt), zich te houden aan de beroepsethiek, aandacht te besteden aan veiligheidsverplichtingen en het gebruik van onze producten of apparatuur voor illegale doeleinden strikt te verbieden. Creality is onder geen enkele omstandigheid verantwoordelijk voor de wettelijke aansprakelijkheid van overtreders.

Officiële website: www.creality.com

Tel: +86 755-8523 4565

E-mail: info@creality.com
cs@creality.com
