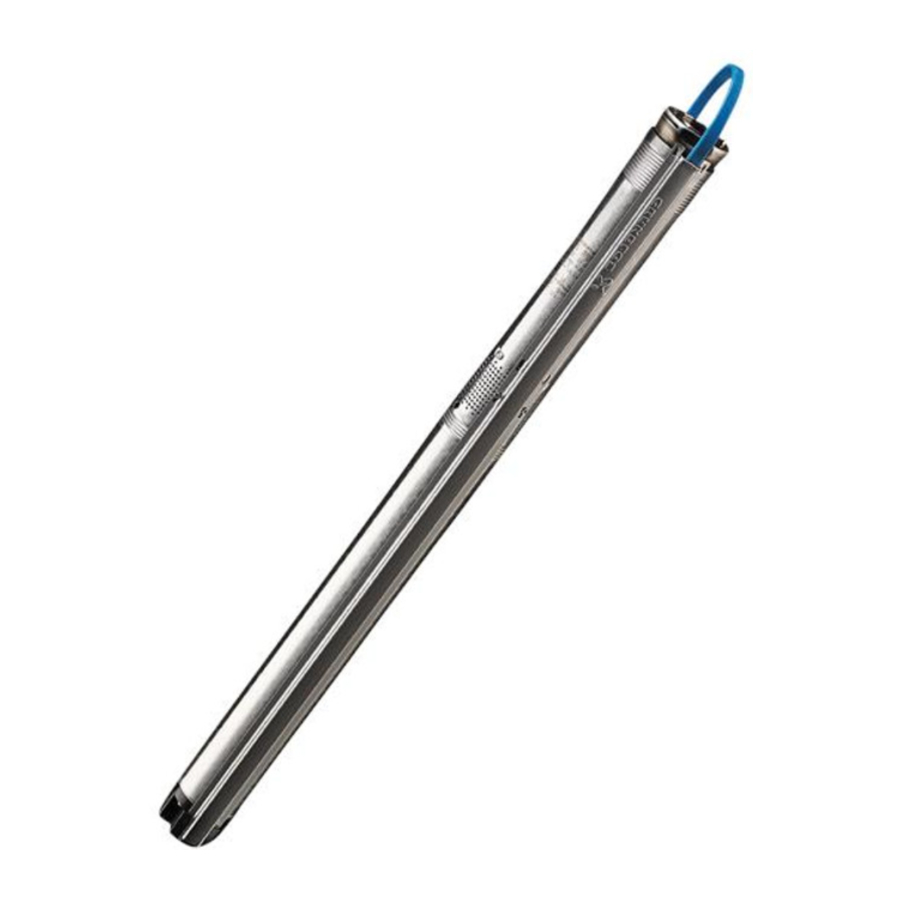

GRUNDFOS SQ Series, SQE Series, SQE-NE Series Handleiding

Algemeen

Voordat de SQ/SQE-pomp in het boorgat wordt neergelaten, moet deze pagina worden ingevuld met de relevante typeplaatgegevens.
Deze installatie- en bedieningsinstructies moeten op een droge plaats in de buurt van de installatieplaats worden bewaard voor referentiedoeleinden.

Toepassingen

De SQ- en SQE-pompen zijn ontworpen voor het verpompen van dunne, schone, niet-agressieve, niet-explosieve vloeistoffen, die geen vaste deeltjes of vezels bevatten.

Typische toepassingen:

• Grondwatervoorziening voor
  • particuliere woningen
  • kleine waterwerken
  • irrigatiesystemen in bijvoorbeeld kassen.
• Vloeistofoverdracht in tanks.
• Drukverhoging.

De SQE-NE-pompen zijn ontworpen voor het verpompen van dunne, schone, niet-explosieve vloeistoffen, die geen vaste deeltjes of vezels bevatten.

Deze pompen zijn geschikt voor het verpompen van verontreinigd of waterstofcarbonaat bevattend grondwater, bijvoorbeeld van

• stortplaatsen
• chemische depots
• industriële gebieden
• olie- en benzinestations
• milieutoepassingen.

De SQE-NE-pompen kunnen ook worden gebruikt voor bemonstering en monitoring en tot op zekere hoogte voor opname in waterbehandelingssystemen.

Informatie die van toepassing is op alle pomptypes
Het maximale zandgehalte van het water mag niet hoger zijn dan 50 g/m³. Een hoger zandgehalte verkort de levensduur van de pomp en verhoogt het risico op verstopping.

Opmerking
Als vloeistoffen met een hogere viscositeit dan die van water moeten worden verpompt, neem dan contact op met Grundfos.

pH-waarden
SQ en SQE: 5 tot 9.
SQE-NE: Neem contact op met Grundfos.

Vloeistoftemperatuur
De temperatuur van de verpompte vloeistof mag niet hoger zijn dan 35°C.

Technische gegevens

Voedingsspanning
1 x 200-240 V - 10%/+ 6%, 50/60 Hz, PE. Werking via generator: Het generatorvermogen moet minimaal gelijk zijn aan de motor P₁ [kW] + 10%.

Aanloopstroom
De aanloopstroom van de motor is gelijk aan de hoogste waarde die op het motor typeplaatje staat vermeld.

Vermogensfactor
PF = 1.

Motorvloeistof
Type SML 3.

Motorkabel
1,5 m, 3 x 1,5 mm², PE.

Vloeistoftemperatuur
Maximaal 35°C.

Pompuitlaatdiameter
SQ 1, SQ 2, SQ 3: Rp 1 1/4.
SQ 5, SQ 7: Rp 1 1/2.

Pompdiameter
74 mm.

Boorgatdiameter
Minimaal 76 mm.

Installatiediepte
Maximaal 150 m onder statisch waterniveau.
Zie ook het gedeelte Installatiedieptes.

Nettogewicht
Maximaal 6,5 kg.

Opslag

Opslagtemperatuur: -20°C tot +60°C.

Vorstbescherming

Als de pomp na gebruik moet worden opgeslagen, moet deze op een vorstvrije plaats worden opgeslagen of moet ervoor worden gezorgd dat de motorvloeistof vorstbestendig is.
De motor mag niet worden opgeslagen zonder te zijn gevuld met motorvloeistof.

Geluidsdrukniveau

Het geluidsdrukniveau van de pomp is lager dan de grenswaarden die zijn vermeld in EG-richtlijn 2006/42/EG betreffende machines.

Voorbereiding

Grundfos MS 3- en MSE 3-dompelmotoren hebben watergesmeerde glijlagers. Er is geen extra smering nodig.
De dompelmotoren zijn in de fabriek gevuld met een speciale Grundfos-motorvloeistof (type SML 3), die vorstbestendig is tot - 20°C en geconserveerd om de groei van bacteriën te voorkomen.
Het niveau van de motorvloeistof is bepalend voor de levensduur van de lagers en daarmee voor de levensduur van de motor.

Bijvullen van motorvloeistof

Als de motorvloeistof om de een of andere reden is afgetapt of verloren is gegaan, moet de motor worden bijgevuld met Grundfos-motorvloeistof SML 3.

Om de motor bij te vullen, gaat u als volgt te werk:

1. Verwijder de kabelbescherming en scheid het pompdeel van de motor.

   Afb. 1
2. Plaats de motor in verticale positie met een helling van ca. 10 °.
3. Verwijder de vulplug met een schroevendraaier of een soortgelijk gereedschap.
4. Spuit motorvloeistof in de motor met een vulspuit of iets dergelijks.
5. Om eventuele lucht te laten ontsnappen, beweegt u de motor van links naar rechts.
6. Plaats de vulplug terug en zorg ervoor dat deze goed vastzit.
7. Monteer het pompdeel en de motor.
8. Plaats de kabelbescherming terug.

De pomp is nu klaar voor installatie.

Positievereisten

De pomp is geschikt voor zowel verticale als horizontale installatie, maar de pompas mag nooit onder het horizontale vlak komen. Zie afb. 2:

Afb. 2

Als de pomp horizontaal moet worden geïnstalleerd, bijvoorbeeld in een tank, en er een risico bestaat dat de pomp bedekt wordt met modder, moet deze in een stromingsmantel worden geplaatst.

Zie voor installatiedieptes het gedeelte Installatiedieptes.

Vloeistoftemperaturen/koeling

Afbeelding 3 toont een SQ/SQE-pomp die in een boorgat is geïnstalleerd. De pomp is in werking.

Afbeelding 3 illustreert het volgende:

• boorgatdiameter
• pompdiameter
• temperatuur van de verpompte vloeistof
• stroming langs de motor naar het pompaanzuigfilter.

  Afb. 3

Om voldoende koeling van de motor te garanderen, is het belangrijk om de maximale vloeistoftemperatuur van 35°C onder alle omstandigheden in acht te nemen.

De boorgatdiameter moet minimaal 76 mm zijn (ca. 3").

De motor moet altijd boven het filterscherm van de put worden geïnstalleerd. Als een stromingsmantel wordt gebruikt, kan de pomp vrij in het boorgat worden geïnstalleerd.

Laat de pomp niet langer dan 5 minuten tegen een gesloten persleiding draaien. Wanneer de persleiding gesloten is, is er geen koelstroom en bestaat het risico op overtemperatuur in motor en pomp.

Als de werkelijke temperatuur van de verpompte vloeistof de gespecificeerde waarde overschrijdt of de bedrijfsomstandigheden anderszins buiten de gespecificeerde omstandigheden vallen, kan de pomp stoppen. Neem contact op met Grundfos.

Elektrische aansluiting

Algemeen

De elektrische aansluiting moet worden uitgevoerd door een erkend elektricien in overeenstemming met de lokale voorschriften.

• Voordat u aan de pomp gaat werken, moet u ervoor zorgen dat de stroomtoevoer is uitgeschakeld en dat deze niet per ongeluk kan worden ingeschakeld.
• De pomp moet geaard zijn.
• De pomp moet worden aangesloten op een externe netwerkschakelaar met een minimaal contactgat van 3 mm in alle polen.
• Als de motorkabel beschadigd is, moet deze worden vervangen door Grundfos, een erkende Grundfos-servicewerkplaats of soortgelijk gekwalificeerde personen om gevaar te voorkomen.

De voedingsspanning, de nominale maximale stroom en de vermogensfactor (PF) staan op het motor typeplaatje.
De vereiste spanning voor Grundfos-dompelmotoren, gemeten aan de motorklemmen, is - 10%/ + 6% van de nominale spanning tijdens continu bedrijf (inclusief variatie in de voedingsspanning en verliezen in kabels).
Als de pomp is aangesloten op een elektrische installatie waar een aardlekschakelaar (ELCB) wordt gebruikt als extra beveiliging, moet deze aardlekschakelaar uitschakelen wanneer aardfoutstromen met DC-component (pulserende DC) optreden.

De aardlekschakelaar moet zijn gemarkeerd met het volgende symbool: .

Voedingsspanning
1 x 200-240 V - 10%/+ 6%, 50/60 Hz, PE.

Het stroomverbruik kan alleen worden gemeten met een true RMS-instrument. Als andere instrumenten worden gebruikt, zal de gemeten waarde afwijken van de werkelijke waarde.

Op SQ/SQE-pompen kan typisch een lekstroom van 2,5 mA bij 230 V, 50 Hz worden gemeten. De lekstroom is evenredig met de voedingsspanning.

De SQE- en SQE-NE-pompen kunnen worden aangesloten op een schakelkast, type CU 300 of CU 301.

De pomp mag nooit worden aangesloten op een condensator of op een ander type schakelkast dan CU 300 of CU 301.
De pomp mag nooit worden aangesloten op een externe frequentieomvormer.

Motorbeveiliging

De motor is voorzien van thermische overbelastingsbeveiliging en vereist geen extra motorbeveiliging.

Aansluiting van de motor

De motor is voorzien van een startapparaat en kan daarom direct op het net worden aangesloten.
Het starten/stoppen van de pomp gebeurt doorgaans via een drukschakelaar. Zie afb. 4:

Afb. 4

De drukschakelaar moet geschikt zijn voor de maximale ampères van de specifieke pompgrootte.

Installatie

Algemeen

Voordat u werkzaamheden aan de pomp/motor uitvoert, moet u ervoor zorgen dat de stroomtoevoer is uitgeschakeld en dat deze niet per ongeluk kan worden ingeschakeld.

Laat de pomp niet zakken of til deze niet op aan de motorkabel.

De losse typeplaat die bij de pomp wordt geleverd, moet in de buurt van de installatieplaats worden bevestigd.

Montage van pomponderdeel en motor

Ga als volgt te werk om het pomponderdeel en de motor te monteren:

1. Plaats de motor horizontaal in een bankschroef en draai deze vast. Zie afb. 6.

   Afb. 6
2. Trek de pompas naar buiten tot de positie die wordt weergegeven in afb. 5.

   Afb. 5
3. Smeer het uiteinde van de motoras in met het vet dat bij de motor wordt geleverd.
4. Schroef het pomponderdeel op de motor (55 Nm).

   De pompas moet in de motoras grijpen.
   Een steeksleutel kan worden gebruikt op de klemvlakken van het pomponderdeel. Zie afb. 6.

Motor (P2) [kW]	L [mm]
0.70	120
1.15	102
1.55	84
1.85	66

Als het pomponderdeel en de motor correct zijn gemonteerd, mag er geen ruimte zijn tussen het pomponderdeel en de motor.

Verwijdering van terugslagklep

Als een pomp zonder terugslagklep vereist is, kan de klep als volgt worden verwijderd:

1. Knip de poten van de klepgeleider af met een zijkniptang of een vergelijkbaar gereedschap. Zie afb. 7:

   Afb. 7
2. Draai de pomp ondersteboven.
3. Controleer of alle losse onderdelen uit de pomp vallen.

Opmerking
SQE-NE wordt geleverd zonder terugslagklep.

De terugslagklep kan worden gemonteerd in een Grundfos-servicewerkplaats.

De kabelstekker op de motor monteren

• De motorstekker mag in geen geval door de gebruiker worden verwijderd.
• De volgende beschrijving is uitsluitend bedoeld voor servicepersoneel. Als de motorkabel moet worden vervangen, zie het gedeelte Algemeen.
• De kabel met stekker moet worden gemonteerd of verwijderd door een geautoriseerde Grundfos-servicewerkplaats of een vergelijkbaar gekwalificeerd persoon.

De kabelstekker die bij de motor wordt geleverd, is in de fabriek ingevet. Controleer of de stekker correct is ingevet.

Ga als volgt te werk om de kabelstekker te monteren:

1. Controleer of de kabel van het juiste type, de juiste doorsnede en de juiste lengte is.
2. Controleer of de netspanning op de locatie correct is aangesloten op de aarde.
3. Controleer of de motorcontactdoos schoon en droog is. Zorg ervoor dat de losse pakking is gemonteerd.
4. Druk de kabelstekker op de motorcontactdoos.
   De stekker kan niet verkeerd worden gemonteerd. Zie afb. 8:

   Afb. 8
5. Monteer en draai de vier schroeven vast (1 - 1.5 Nm). Zie afb. 8.

Als de stekker is gemonteerd, mag er geen ruimte zijn tussen de motor en de kabelstekker.

De kabelbeschermer monteren

Ga als volgt te werk om de kabelbeschermer te monteren:

1. Zorg ervoor dat de dompelpompkabel plat in de kabelbeschermer ligt.
2. Plaats de kabelbeschermer in de groef in de kabelstekker. De twee flappen van de kabelbeschermer moeten in de bovenrand van de pompmantel grijpen. Zie afb. 9:

   Afb. 9
3. Bevestig de kabelbeschermer aan de pompaanzuigzeef met de twee meegeleverde zelftappende schroeven. Zie afb. 10:

   Afb. 10

Kabeldimensie

Grundfos kan dompelpompkabels leveren voor elk type installatie.

De doorsnede van de dompelpompkabel moet groot genoeg zijn om te voldoen aan de spanningsvereisten die zijn gespecificeerd in het gedeelte Algemeen.

De tabelwaarden hieronder zijn berekend aan de hand van de volgende formule:

waarbij q = Doorsnede van de dompelpompkabel [mm²].
I = Nominale maximale stroom van de motor [A].
PF = 1,0.
L = Lengte van de dompelpompkabel [m].
ρ = Specifieke weerstand: 0,02 [Ωmm²/m].
U = Nominale spanning [V].
ΔU = Spanningsval [%] = 4%.

De spanningsval van 4% is volgens IEC 3-64, HD-384 Series.
De berekening geeft de volgende maximale kabellengtes bij een voedingsspanning van 240 V:

Max. kabellengte [m]

Motor (P2)	IN	Kabeldikte
[kW]	[A]	1.5 mm2	2.1 mm2 /14 AWG	2.5 mm2	3.3 mm2 / 12 AWG	4 mm2	6 mm2
0.7	5.2	80	112	133	176	213	320
1.15	8.4	50	69	83	109	132	198
1.55	11.0	37	52	62	82	99	149
1.85	12	35	49	58	76	92	139

De dompelpompkabel monteren

Het wordt aanbevolen om de dompelpompkabel en de motorkabel te verbinden met behulp van een Grundfos-kabelverbindingsset, type KM.

Kabelverbindingsset, type KM

Doorsnede	Productnummer
4.0 tot 6.0 mm 2	96021473

Neem voor grotere doorsneden contact op met Grundfos.

Leidingaansluiting

Als een gereedschap, bijvoorbeeld een kettingpijpsleutel, wordt gebruikt wanneer de stijgleiding op de pomp wordt gemonteerd, mag de pomp alleen worden vastgepakt bij de pompperskamer.

Bij het aansluiten van kunststof leidingen moet een compressiekoppeling worden gebruikt tussen de pomp en het eerste leidinggedeelte.

Opmerking
Bij pompen die zijn uitgerust met kunststof leidingen, moet rekening worden gehouden met de uitzetting van de leidingen bij belasting bij het bepalen van de installatiediepte van de pomp.

Waar flensleidingen worden gebruikt, moeten de flenzen zijn voorzien van sleuven voor de dompelpompkabel. Afbeelding 11 toont een pompinstallatie met aanduiding van:

• positie van kabelklemmen, pos. 1, en afstand tussen de klemmen.
• montage van trekdraad, pos. 2.
• maximale installatiediepte onder het statische waterniveau.

  Afb. 11

Kabelklemmen

Kabelklemmen moeten om de 3 meter worden gemonteerd. Zie afb. 11.

Bij het aansluiten van kunststof leidingen moet enige speling worden gelaten tussen elke kabelklem, omdat kunststof leidingen uitzetten bij belasting.

Waar flensleidingen worden gebruikt, moeten de kabelklemmen boven en onder elke verbinding worden gemonteerd.

Installatiedieptes

Maximale installatiediepte onder het statische waterniveau: 150 meter. Zie afb. 11.

Minimale installatiedieptes onder het dynamische waterniveau:

• Verticale installatie:
  Tijdens het opstarten en de werking moet de pomp altijd volledig in water zijn ondergedompeld.
• Horizontale installatie:
  De pomp moet minimaal 0,5 meter onder het dynamische waterniveau worden geïnstalleerd en gebruikt. Als er een risico bestaat dat de pomp bedekt wordt met modder, moet de pomp altijd in een stromingsmantel worden gemonteerd.

Bij het laten zakken van de pomp in het boorgat

Het wordt aanbevolen om de pomp vast te zetten met een onbelaste trekdraad. Zie afb. 11, pos. 2.

Maak de trekdraad los zodat deze onbelast raakt en vergrendel deze aan de boorgatafdichting door middel van draadsloten.

De trekdraad mag niet worden gebruikt om de pomp met stijgleiding uit het boorgat te trekken.

Laat de pomp niet zakken of til deze niet op aan de motorkabel.

Opstarten

Zorg ervoor dat de put een minimale hoeveelheid water kan leveren die overeenkomt met de pompcapaciteit.
Start de pomp pas als deze volledig in de vloeistof is ondergedompeld.
Start de pomp en stop deze pas als de verpompte vloeistof volledig schoon is, omdat anders de pomponderdelen en de terugslagklep verstopt kunnen raken.

Werking

Minimumdebiet

Om de nodige koeling van de motor te waarborgen, mag het pompdebiet nooit worden ingesteld op een waarde lager dan 50 l/u.

Als het debiet plotseling daalt, kan de reden zijn dat de pomp meer water verpompt dan het boorgat kan leveren. De pomp moet worden gestopt en de fout worden gecorrigeerd.

De droogloopbeveiliging van de pomp is alleen effectief binnen het aanbevolen werkbereik van de pomp.

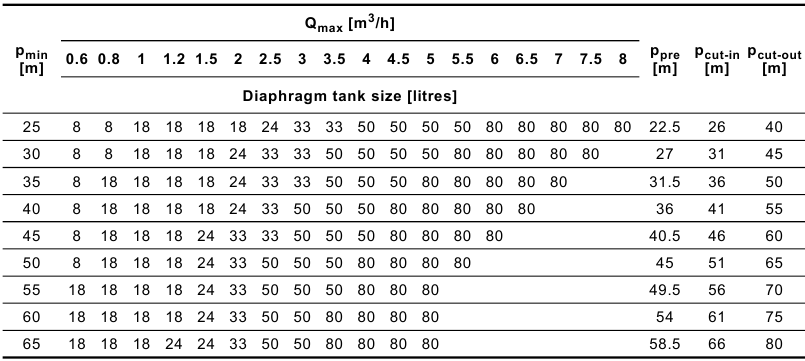

Selectie van membraantank en instelling van voordruk en drukschakelaar

De installatie moet zijn ontworpen voor de maximale pompdruk.

Aangezien de pomp een ingebouwde softstarter heeft met een aanlooptijd van 2 seconden, zal de druk op de drukschakelaar en de membraantank tijdens het starten lager zijn dan de inschakeldruk van de pomp die op de drukschakelaar is ingesteld (p_cut-in). Deze lagere druk wordt minimumdruk (p_min) genoemd.

p_min is gelijk aan de gewenste minimumdruk aan de hoogste kraan + opvoerhoogte en opvoerhoogteverlies in de leiding van de drukschakelaar en membraantank naar de hoogste kraan (p_min = B + C).

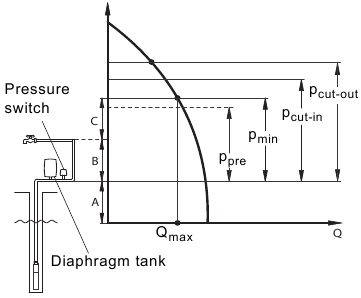

Zie fig. 12:

Fig. 12

1. Opvoerhoogte + opvoerhoogteverlies van dynamisch waterniveau naar membraantank.
2. Opvoerhoogte + opvoerhoogteverlies van membraantank naar hoogste kraan.
3. Minimumdruk bij hoogste kraan.

Zorg ervoor dat de geselecteerde pomp een hogere druk kan leveren dan P_cut-out + A.

p_pre: Voordruk van membraantank

p_min: Gewenste minimumdruk.

p_cut-in: Inschakeldruk ingesteld op drukschakelaar.

p_cut-out: Uitschakeldruk ingesteld op drukschakelaar.

Q_max: Maximumdebiet bij p_min.

Met behulp van p_min en Q_max kunnen de minimale afmetingen van de membraantank, de voordruk en de instellingen van de drukschakelaar worden gevonden in de onderstaande richtlijnentabel:

Voorbeeld
p_min = 35 m opvoerhoogte, Q_max = 2,5 m³/u.
Op basis van deze informatie kunnen de volgende waarden in de tabel worden gevonden:

Minimale afmeting membraantank = 33 liter.
p_pre = 31,5 m opvoerhoogte.
p_cut-in = 36 m opvoerhoogte.
p_cut-out = 50 m opvoerhoogte.

1 m opvoerhoogte = 0,098 bar.

Ingebouwde beveiliging

De motor is voorzien van een elektronische eenheid die de motor in verschillende situaties beschermt.
In geval van overbelasting stopt de ingebouwde overbelastingsbeveiliging de pomp gedurende 5 minuten. Na die periode zal de pomp proberen opnieuw te starten.
Als de pomp is gestopt als gevolg van drooglopen, start deze automatisch na 5 minuten.
Als de pomp opnieuw wordt gestart en het boorgat leeg is, stopt de pomp na 30 seconden.
Resetten van de pomp: Schakel de stroomtoevoer gedurende 1 minuut uit.

De motor is beschermd in geval van:

• drooglopen
• spanningspieken (tot 6000 V)
  In gebieden met een hoge bliksemintensiteit is externe bliksembeveiliging vereist.
• overspanning
• onderspanning
• overbelasting
• overtemperatuur.

SQE pompen/MSE 3 motoren

Opmerking
Via de CU 300 of CU 301 kan de droogloopstoplimiet van de MSE 3-motoren worden aangepast aan de daadwerkelijke toepassing.

Onderhoud en service

De pompen zijn normaal gesproken onderhoudsvrij.
Er kunnen afzettingen en slijtage optreden. Voor dat doel zijn servicekits en servicegereedschappen verkrijgbaar bij Grundfos. De Grundfos Service Manual is op aanvraag verkrijgbaar.
De pompen kunnen worden onderhouden in een Grundfos-servicecentrum.

Verontreinigde pompen

Opmerking
Als een pomp is gebruikt voor een vloeistof die schadelijk is voor de gezondheid of giftig is, wordt de pomp geclassificeerd als verontreinigd.

Als Grundfos wordt verzocht de pomp te onderhouden, moet er contact worden opgenomen met Grundfos met details over de verpompte vloeistof, enz. voordat de pomp wordt teruggestuurd voor service. Anders kan Grundfos weigeren de pomp voor service te accepteren.

Elke aanvraag voor service (ongeacht aan wie deze wordt gedaan) moet echter details bevatten over de verpompte vloeistof als de pomp is gebruikt voor vloeistoffen die schadelijk zijn voor de gezondheid of giftig zijn.

SQE-NE: Alleen pompen die kunnen worden gecertificeerd als niet-verontreinigd, d.w.z. pompen die geen gevaarlijke en/of giftige materialen bevatten, mogen voor service naar Grundfos worden teruggestuurd.
Om schade aan de gezondheid van betrokken personen en aan het milieu te voorkomen, is een document vereist dat bevestigt dat de pomp schoon is.
Grundfos moet dit certificaat vóór het product ontvangen. Anders weigert Grundfos het product voor service te accepteren.
Mogelijke kosten voor het retourneren van de pomp worden door de klant betaald.

Storingszoekschema

Voordat u begint met werkzaamheden aan de pomp/motor, moet u ervoor zorgen dat de stroomtoevoer is uitgeschakeld en dat deze niet per ongeluk kan worden ingeschakeld.

Storing	Oorzaak	Oplossing
De pomp werkt niet.	De zekeringen in de elektrische installatie zijn doorgebrand.	Vervang de doorgebrande zekeringen. Als de nieuwe zekeringen ook doorbranden, moeten de elektrische installatie en de dompelkabel worden gecontroleerd.
	De aardlekschakelaar of de spanningsafhankelijke aardlekschakelaar is uitgeschakeld.	Schakel de stroomonderbreker in.
	Geen stroomvoorziening.	Neem contact op met de elektriciteitsleverancier.
	De motorbeveiliging heeft de stroomtoevoer afgesloten vanwege overbelasting.	Controleer of de motor/pomp is geblokkeerd.
	De pomp/dompelkabel is defect.	Repareer/vervang de pomp/kabel.
	Er is overspanning of onderspanning opgetreden.	Controleer de stroomtoevoer.
De pomp werkt, maar geeft geen water.	De persklep is gesloten.	Open de klep.
	Geen water of een te laag waterniveau in het boorgat.	Zie punt 3 a).
	De terugslagklep zit vast in de gesloten stand.	Trek de pomp eruit en reinig of vervang de klep.
	Het zuigfilter is verstopt.	Trek de pomp eruit en reinig het filter.
	De pomp is defect.	Repareer/vervang de pomp.
De pomp werkt met een verminderde capaciteit.	De verlaging is groter dan verwacht.	Vergroot de installatiediepte van de pomp, smoor de pomp of vervang deze door een kleiner model om een kleinere capaciteit te verkrijgen.
	De kleppen in de persleiding zijn gedeeltelijk gesloten/geblokkeerd.	Controleer en reinig/vervang de kleppen, indien nodig.
	De persleiding is gedeeltelijk verstopt door onzuiverheden (oker).	Reinig/vervang de persleiding.
	De terugslagklep van de pomp is gedeeltelijk geblokkeerd.	Trek de pomp eruit en controleer/vervang de klep.
	De pomp en de stijgleiding zijn gedeeltelijk verstopt door onzuiverheden (oker).	Trek de pomp eruit. Controleer en reinig of vervang de pomp, indien nodig. Reinig de leidingen.
	De pomp is defect.	Repareer/vervang de pomp.
	Lekkage in het leidingwerk.	Controleer en repareer het leidingwerk.
	De stijgleiding is defect.	Vervang de stijgleiding.
	Er is onderspanning opgetreden.	Controleer de stroomtoevoer.
Frequente starts en stops.	Het verschil tussen de start- en stopdruk van de drukschakelaar is te klein.	Vergroot het verschil. De stopdruk mag echter de werkdruk van de druktank niet overschrijden en de startdruk moet hoog genoeg zijn om een voldoende watertoevoer te garanderen.
	De waterelektroden of niveauschakelaars in het reservoir zijn niet correct geïnstalleerd.	Pas de intervallen van de elektroden/niveauschakelaars aan om te zorgen voor een geschikte tijd tussen het in- en uitschakelen van de pomp. Zie de installatie- en bedieningsinstructies voor de gebruikte automatische apparaten. Als de intervallen tussen stoppen/starten niet kunnen worden gewijzigd via de automatische apparaten, kan de pompcapaciteit worden verminderd door de persklep te smoren.
	De terugslagklep lekt of zit half open.	Trek de pomp eruit en reinig/vervang de terugslagklep.
	De voedingsspanning is instabiel.	Controleer de stroomtoevoer.
	De motortemperatuur wordt te hoog.	Controleer de watertemperatuur.

Isolatieweerstandsmeting

Het meten van de isolatieweerstand van een installatie met SQ/SQE-pompen is niet toegestaan, omdat de ingebouwde elektronica kan worden beschadigd. Zie afb. 13.

Afb. 13

De stroomtoevoer controleren

Voordat u begint met werkzaamheden aan de pomp/motor, moet u ervoor zorgen dat de stroomtoevoer is uitgeschakeld en dat deze niet per ongeluk kan worden ingeschakeld.

Voedingsspanning	Meet de spanning (RMS) tussen fase en nul. Sluit de voltmeter aan op de klemmen bij de aansluiting.	De spanning moet, wanneer de motor is belast, binnen het bereik liggen dat is gespecificeerd in het gedeelte Elektrische aansluiting. Grote variaties in de voedingsspanning duiden op een slechte stroomtoevoer en de pomp moet worden gestopt totdat het defect is verholpen.
Stroomverbruik	Meet de stroom (RMS) terwijl de pomp werkt met een constante opvoerhoogte (indien mogelijk, bij de capaciteit waarbij de motor het zwaarst wordt belast). Zie het typeplaatje voor de maximale stroom.	Als de stroom de stroom bij volle belasting overschrijdt, zijn er de volgende mogelijke storingen: Slechte verbinding in de draden, mogelijk in de kabelverbinding. Te lage voedingsspanning, zie punt 1.

Grundfos bedrijven

Canada
Telefoon: +1-905 829 9533
Telefax: +1-905 829 9512

U.S.A.
Telefoon: +1-913-227-3400
Telefax: +1-913-227-3500

www.grundfos.com

Waarschuwingen

Lees vóór de installatie deze installatie- en bedieningsinstructies. Installatie en bediening moeten voldoen aan de lokale voorschriften en aanvaarde praktijkcodes.

• Het gebruik van dit product vereist ervaring met en kennis van het product.
• Personen met verminderde fysieke, zintuiglijke of mentale vermogens mogen dit product niet gebruiken, tenzij ze onder toezicht staan of instructies hebben gekregen over het gebruik van het product door een persoon die verantwoordelijk is voor hun veiligheid.
• Kinderen mogen dit product niet gebruiken of ermee spelen.

Symbolen die in dit document worden gebruikt

Het niet naleven van deze veiligheidsinstructies kan leiden tot persoonlijk letsel.

Het niet naleven van deze veiligheidsinstructies kan leiden tot storingen of schade aan de apparatuur.

Opmerking
Opmerkingen of instructies die het werk gemakkelijker maken en een veilige werking garanderen.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download GRUNDFOS SQ Series, SQE Series, SQE-NE Series Handleiding

Beschikbare talen
