GRUNDFOS ALPHA1 GO Handleiding

Algemene informatie

Lees dit document voordat u het product installeert. Installatie en bediening moeten voldoen aan de plaatselijke voorschriften en de geldende normen voor goed vakmanschap.

Gevarenaanduidingen
De onderstaande symbolen en gevarenaanduidingen kunnen voorkomen in de installatie- en bedieningsinstructies, veiligheidsinstructies en service-instructies van Grundfos.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig persoonlijk letsel tot gevolg zal hebben.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig persoonlijk letsel tot gevolg kan hebben.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, licht of matig persoonlijk letsel tot gevolg kan hebben.

De gevarenaanduidingen zijn als volgt gestructureerd:

SIGNAALWOORD
Beschrijving van het gevaar
Gevolg van het negeren van de waarschuwing

• Maatregel om het gevaar te vermijden.

Opmerkingen
De onderstaande symbolen en opmerkingen kunnen voorkomen in de installatie- en bedieningsinstructies, veiligheidsinstructies en service-instructies van Grundfos.

Neem deze instructies in acht voor explosieveilige producten.

Een blauwe of grijze cirkel met een wit grafisch symbool geeft aan dat een actie moet worden ondernomen.

Een rode of grijze cirkel met een diagonale balk, mogelijk met een zwart grafisch symbool, geeft aan dat een actie niet mag worden ondernomen of moet worden gestopt.

Als deze instructies niet worden opgevolgd, kan dit leiden tot storingen of schade aan de apparatuur.

Tips en adviezen die het werk gemakkelijker maken.

Aanbevolen veiligheidsuitrusting
Wij adviseren de volgende veiligheidsuitrusting bij het hanteren van dit product.

Veiligheidsschoenen dragen.

Beschermende handschoenen dragen.

Veiligheidsbril dragen.

Productintroductie

Productbeschrijving

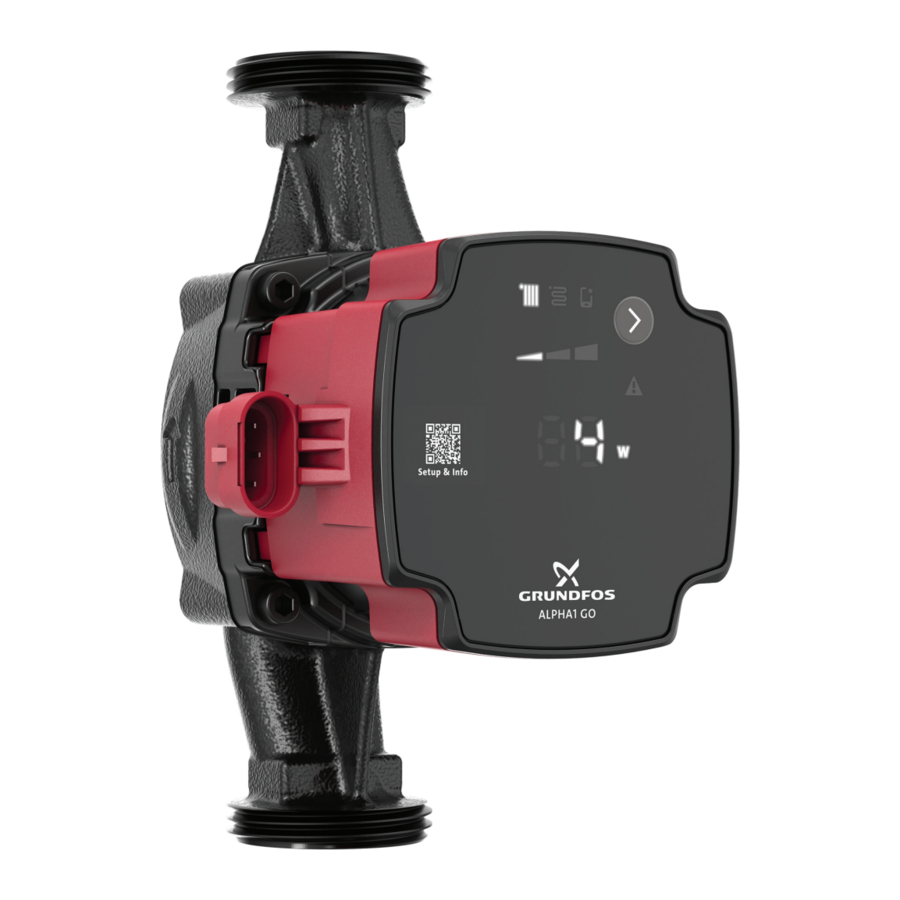

De ALPHA1 GO is een hoogrendement circulatiepomp die is uitgerust met een elektronisch geschakelde motor en is ontworpen voor het circuleren van vloeistoffen in verwarmings- en airconditioningsystemen.

De ALPHA1 GO is uitgerust met intelligente bedieningselementen en biedt drie bedieningsmodi:

• constante pьnt-curve.

Elke modus heeft drie instelbare snelheidsinstellingen.

Het vervangen van oudere geïntegreerde en stand-alone circulatiepompen, inclusief het repliceren van curven, wordt eenvoudig gemaakt door het gebruik van de Grundfos GO-app en het bedieningspaneel.

De gereedschapsloze installatiestekker maakt een snelle en eenvoudige elektrische aansluiting mogelijk.

De automatische zelfontluchting en droogloopbeveiliging zorgen voor een stille werking en betrouwbaarheid van de pomp.

Het product beschikt over een robuuste opstartfunctie die het risico op verstoppingen door vuil, magnetiet en kalkaanslag vermindert. In het onwaarschijnlijke geval van een geblokkeerde pomp, probeert de motor continu te starten met het hoogst mogelijke koppel, waardoor de pomp ook onder moeilijke omstandigheden opstart.

De keramische as en lagers ondervinden minimale slijtage, wat resulteert in een langere levensduur en een verminderde kans op geluid in het systeem als gevolg van een grotere lagerspeling door slijtage.

Het opsporen van fouten gaat snel en eenvoudig met behulp van de foutcodes op het bedieningspaneel van de pomp.

Beoogd gebruik

De pomp is ontworpen voor het circuleren van vloeistoffen in het volgende:

• warmteproductie: boilers, warmtepompen en stadsverwarmingssystemen.
• distributiesystemen: ruimteverwarming, bijvoorbeeld radiatoren, vloerverwarmingssystemen en airconditioning.

Deze pomp is alleen geschikt voor gebruik binnenshuis.

Gerelateerde informatie Verpompte vloeistoffen

Te voorzien verkeerd gebruik

Gebruik de pomp niet voor ontvlambare, brandbare of explosieve vloeistoffen zoals dieselolie, benzine of soortgelijke vloeistoffen.

De pomp is geen veiligheidscomponent en kan niet worden gebruikt om functionele veiligheid in het uiteindelijke apparaat te garanderen.

Gebruik de pomp niet in zwembaden of maritieme gebieden.

De pomp is niet geschikt voor drinkwatertoepassingen.

Verpompte vloeistoffen

Het product is geschikt voor de volgende vloeistoffen:

• Schone, dunne, niet-agressieve en niet-explosieve vloeistoffen die geen vaste deeltjes of vezels bevatten.
• In verwarmingssystemen moet het water voldoen aan de eisen van de aanvaarde normen voor waterkwaliteit in verwarmingssystemen, bijvoorbeeld de Duitse norm VDI 2035.
• De pH-waarde moet tussen 8,2 en 9,5 liggen. De minimumwaarde is afhankelijk van de waterhardheid en mag niet lager zijn dan 7,4 bij 4 °dH (0,712 mmol/l).
• De elektrische geleidbaarheid bij 25 °C moet gelijk zijn aan of groter zijn dan 10 &**SIGNmicro;SIGN**S/cm.
• Mengsels van water met antivriesmedia zoals glycol of ethanol met een kinematische viscositeit van minder dan 15 mm²/s (15 cSt).

Gerelateerde informatie Beoogd gebruik

Identificatie

Naamplaatje

Naamplaatje

Pos.	Omschrijving
1	Productnaam
2	Min. stroomverbruik
3	Max. stroomverbruik
4	Min. opgenomen vermogen
5	Max. opgenomen vermogen
6	Min. vloeistoftemperatuur
7	Max. vloeistoftemperatuur (TF-klasse)
8	Max. werkdruk
9	Beschermingsklasse
10	Datamatrix
11	Productieland
12	Gecombineerde wettelijke productcode
13	Frequentie
14	Onderdeel van energie-efficiëntienorm
15	Grundfos-adres
16	Versie (modelletter + nummer)
17	Fabriekscode en productiecode (jaar en week)
18	Serienummer
19	Productnummer
20	Energie-efficiëntie-index (EEI)
21	Nominale spanning

Gerelateerde informatie
Het product inspecteren
Elektrische aansluiting
Technische gegevens

Typeaanduiding
Voorbeeld: ALPHA1 GO 25-40 180 220-240 V

Code	Uitleg	Aanduiding
ALPHA1 GO	Grundfos circulatiepomp	Pomptype
25	Nominale diameter (DN) van inlaat- en uitlaatpoorten	Aansluitingen
40	Maximale opvoerhoogte [dm]
130	Lengte van poort tot poort [mm]
220-240 V	Spanning

Goedkeuringen en markeringen

Wijzigingen of aanpassingen aan deze apparatuur die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om deze apparatuur te bedienen ongeldig maken.

Biologisch gevaar

Licht of matig persoonlijk letsel

• Dit product is niet goedgekeurd voor drinkwatertoepassingen.

Het product ontvangen

Het product inspecteren

Voeten bekneld

Licht of matig persoonlijk letsel

• Draag veiligheidsschoenen bij het hanteren van het product.

Scherp element

Licht of matig persoonlijk letsel

• Draag beschermende handschoenen.

1. Zorg ervoor dat het geleverde product overeenkomt met de bestelling.
2. Zorg ervoor dat de spanning en frequentie van het product overeenkomen met de spanning en frequentie van de installatieplaats.

Gerelateerde informatie Naamplaatje

Leveringsomvang

De doos bevat de volgende items:

1 pomp
1 stekker
2 pakkingen
isolerende schalen¹⁾
1 beknopte handleiding.

¹⁾ Het product kan met of zonder isolerende schalen worden geleverd.

Mechanische installatie

Elektrische schok
Dood of ernstig persoonlijk letsel

• Een beschadigd product moet worden gerepareerd of vervangen door Grundfos of een door Grundfos erkende service werkplaats.

Voeten bekneld

Licht of matig persoonlijk letsel

Scherp element

Licht of matig persoonlijk letsel

• Draag beschermende handschoenen.

De pomp moet altijd worden geïnstalleerd met een horizontale motoras binnen ± 5°.

De pomp is een niet-dompelbare pomp.

De pomp monteren

Zorg ervoor dat de pomp op de juiste manier is georiënteerd.

De pijlen op het pomphuis geven de stroomrichting door de pomp aan.

1. Sluit de inlaat- en uitlaatkleppen.
2. Plaats de twee pakkingen die bij de pomp zijn geleverd wanneer u de pomp in de leidingen monteert.
3. Draai de wartels vast.
4. Zorg ervoor dat u een toegestane positie van de schakelkast gebruikt.
5. Monteer de stekker.

Zie de ALPHA1 GO-snelgids voor illustraties van de installatie.

ALPHA1 GO-snelgids

Gerelateerde informatie
De positie van de pompkop wijzigen

De positie van de pompkop wijzigen

Heet oppervlak

Licht of matig persoonlijk letsel

• Plaats de pomp zo dat personen niet per ongeluk in contact kunnen komen met hete oppervlakken.
• Het pomphuis kan heet zijn doordat de verpompte vloeistof gloeiend heet is. Sluit de afsluiters aan beide zijden van de pomp en wacht tot het pomphuis is afgekoeld.

Systeem onder druk
Licht of matig persoonlijk letsel

• Voordat u de pomp demonteert, moet u het systeem aftappen of de afsluiters aan beide zijden van de pomp sluiten. De verpompte vloeistof kan onder hoge druk staan.

Ga als volgt te werk om de positie van de pompkop te wijzigen:

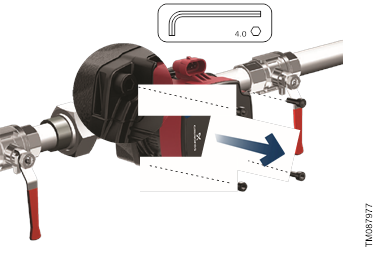

1. Draai de vier schroeven los en verwijder ze.

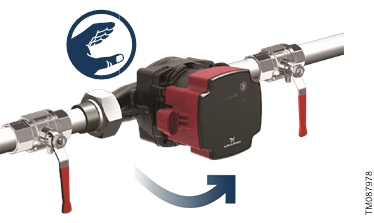

2. Draai de pompkop in de gewenste positie.

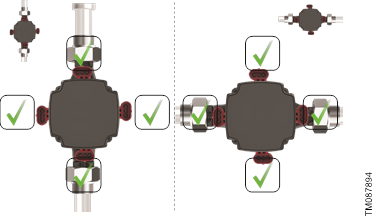

   De schakelkast kan in stappen van 90° worden gedraaid.

3. Plaats de schroeven en draai ze kruiselings vast (aanhaalmoment 5 Nm).


Gerelateerde informatie De pomp monteren

Elektrische aansluiting

Elektrische schok
Dood of ernstig persoonlijk letsel

• Schakel de stroomtoevoer uit voordat u aan het product gaat werken. Zorg ervoor dat de stroomtoevoer niet per ongeluk kan worden ingeschakeld.

• Sluit de pomp aan op aarde.
• In geval van een isolatiefout kan de foutstroom een DC- of pulserende DC zijn. Neem de nationale wetgeving in acht met betrekking tot vereisten voor en selectie van een aardlekschakelaar (RCD) bij het installeren van het product.
• Alle elektrische aansluitingen moeten worden uitgevoerd door een gekwalificeerde elektricien in overeenstemming met de lokale voorschriften.

• De pomp vereist geen externe motorbeveiliging.
• Controleer of de voedingsspanning en -frequentie overeenkomen met de waarden die op het typeplaatje staan vermeld.

Gerelateerde informatie Typeplaatje

De stekker monteren

1. Draai de kabelwartel los.

2. Steek de voedingskabel in de kabelwartel en deksel.

3. Strip de draden volgens de onderstaande afmetingen.

4. Open de draadvergrendelingen.

5. Steek de draden in de juiste kleur. Blauw: neutraal (N), zwart of bruin: fase (L), geel/groen: aarde.

6. Sluit de draadvergrendelingen.

7. Schuif het deksel erin.

8. Klik het deksel op zijn plaats en draai de kabelwartel vast.


Gerelateerde informatie
De stekker 90° draaien

De stekker 90° draaien
Voordat de stekker wordt gemonteerd, moeten de volgende voorbereidingen zijn voltooid:

1. Verwijder het deksel.

2. Til de achterplaat van de stekker op

3. Draai de stekker 90° naar links.

4. Plaats de achterplaat in de 90° positie.

5. Schuif het deksel terug op zijn plaats.


Gerelateerde informatie De stekker monteren

Bedradingsschema

Stekker

Pos.	Beschrijving	Draadkleur
L	Fase	Zwart of bruin
	Aarde	Geel/groen
N	Nul	Blauw

Aansluitingen schakelkast

Alle schakelkasten hebben één stroominlaat aan de zijkant.

Pos.	Beschrijving
A	Stroominlaat (superseal)

Accessoires

Adapters voor voedingskabels

	Beschrijving	Lengte [mm]	Productnummer
	Superseal Molex-kabeladapter, overmoulded, met rubberen dop	150	99165311
	Superseal Volex-kabeladapter, overmoulded, met rubberen dop	150	99165312
	Superseal naar ALPHA-stekker	145	93296229

Het product opstarten

1. Vul het systeem met vloeistof en ontlucht het.
2. Zorg ervoor dat de vereiste minimale inlaatdruk beschikbaar is bij de pompinlaat.
3. Schakel de stroomtoevoer in.

U kunt de instellingen op het bedieningspaneel wijzigen.

Gerelateerde informatie
Het product ontluchten
Bedieningspaneel

Het product ontluchten

Kleine luchtbellen die in de pomp zijn opgesloten, kunnen geluid veroorzaken bij het opstarten van de pomp. Omdat de pomp echter zelfontluchtend is via het systeem, verdwijnt het geluid na een bepaalde tijd. We raden aan om de pomp te ontluchten bij nieuwe installaties of wanneer de leidingen zijn leeggemaakt en opnieuw met water zijn gevuld.

1. Stel de regelmodus in op constante curve, instelling III.
2. Laat de pomp 10 minuten draaien.

De pomp mag niet drooglopen.
U kunt het systeem niet via de pomp ontluchten.

Gerelateerde informatie
Het product opstarten
Bedieningspaneel

Droogloopbeveiliging

De droogloopbeveiliging beschermt de pomp tegen drooglopen tijdens normaal bedrijf.

Normaal bedrijf
Als drooglopen wordt gedetecteerd tijdens normaal bedrijf, probeert de pomp het meerdere keren opnieuw. Als het drooglopen aanhoudt, stopt de pomp, knippert het waarschuwings- en alarmsymbool op het display rood en wordt de foutcode E4 op het bedieningspaneel weergegeven

De pomp kan opnieuw worden gestart door op de Selection (Selectie)-knop op de pomp te drukken. De pomp herhaalt de droogloopdetectie om de 25 uur om te controleren of de pomp niet droogloopt. Opmerking: De pomp kan 25 uur drooglopen.

Robuuste start

De niet-magnetische as en lagers verminderen het risico op verstoppingen door vuil of magnetiet, terwijl het lagersysteem kalkaanslag helpt voorkomen. In het onwaarschijnlijke geval van een verstopte pomp, probeert de motor continu te starten met het hoogst mogelijke koppel, waardoor de start in moeilijke omstandigheden wordt gegarandeerd.

Bedieningsfuncties

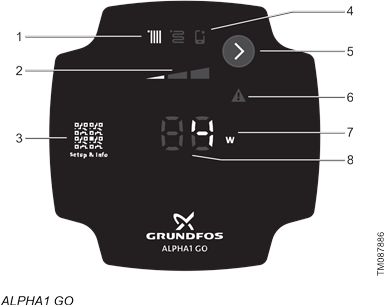

Bedieningspaneel

LED's en knoppen op het pompscherm.

Pos.	Beschrijving
1	Bedieningsmodus De LED toont de bedrijfsmodus van het product.
2	Instellingen voor de geselecteerde bedieningsmodus Gebruik de knop Selection (Selectie) om te schakelen tussen I, II en III.
3	QR-code De QR-code linkt naar informatie over de pomp en hoe deze in te stellen.
4	Als deze brandt, werkt de pomp in de geavanceerde modus.
5	Selectieknop Gebruik deze knop om de bedieningsmodus en instellingen te selecteren.
6	Waarschuwing en alarm Een waarschuwing wordt aangegeven met geel en de pomp blijft werken. Een alarm wordt aangegeven met rood en de pomp stopt.
7	Eenheid De LED toont de eenheid die wordt gebruikt voor het getal aan de linkerkant. W = watt.
8	De LED geeft het volgende aan: stroomverbruik [W] foutcode pompvervangingsnummer

Gerelateerde informatie
Het product opstarten
Het product ontluchten
Overzicht van LED's
Bedieningsmodi
Instellen van het product

Overzicht van LED's
De LED's geven de bedieningsmodus, instelling en bedrijfsstatus aan.

Fabrieksinstelling
De pomp is in de fabriek ingesteld op proportionele druk, instelling II.

Actieve lichtvelden	Beschrijving
	Geavanceerde modus Deze modus maakt het mogelijk om een prestatiecurve van een UPS-pomp te repliceren. Wanneer deze functie actief is, brandt het pictogram en worden de bedieningsmodi op het bedieningspaneel uitgeschakeld.
	Proportioneel-drukmodus
	Constante-drukmodus
	Instelling I
	Instelling II
	Instelling III

Wanneer de symbolen voor de constante-druk- en proportionele-drukmodus uit zijn, werkt de pomp in de constante-curvemodus.

Gerelateerde informatie
Bedieningspaneel
Vervanging van een UPS-pomp

Energiebesparing
Om het energieverbruik en de warmteontwikkeling te verlagen, gaat het bedieningspaneel na 15 minuten inactiviteit naar de energiebesparende modus. De energiebesparende modus schakelt de LED's in het midden uit, inclusief de punt en de eenheden.

• Om de pomp vanuit de energiebesparende modus te reactiveren, drukt u op de knop Selection (Selectie).
• Als er een waarschuwing of een alarm aanwezig is tijdens de energiebesparende modus, brandt alleen de gele of rode LED. Druk op de knop Selection (Selectie) om de foutcode te zien.

Bedieningsmodi

ALPHA1 GO kan worden ingesteld op de volgende bedieningsmodi:

• constante curve
• proportionele druk
• constante druk
• vervangingsmodus.

Alle bedieningsmodi, inclusief de vervangingsmodus, kunnen worden ingesteld op pompinstelling I, II, III en kunnen alleen worden ingesteld op het bedieningspaneel.

Gerelateerde informatie Bedieningspaneel

Constante curve

In de constante-curvemodus draait de pomp op een constante curve, wat betekent dat deze op een constant toerental of vermogen draait. De pompwerking volgt de geselecteerde constante curve. Deze bedieningsmodus is vooral geschikt voor toepassingen waarbij de kenmerken van het verwarmingssysteem stabiel zijn en de emitters een constante flow vereisen. De selectie van de constante-curve-instelling is afhankelijk van de kenmerken van het verwarmingssysteem en de werkelijke vereiste flow en warmtebehoefte.

Constante curve

Constante druk

In de constante-drukmodus draait de pomp op constante druk, wat betekent dat de opvoerhoogte (drukverschil) constant wordt gehouden, ongeacht de warmtebehoefte (werkelijk aantal open zones). De pompwerking volgt de geselecteerde constante-drukkromme.

Deze bedieningsmodus is vooral geschikt voor vloerverwarming en toepassingen waarbij de pomp wordt gebruikt om een gemeenschappelijke verdeler voor meerdere zones te voeden. De opvoerhoogte over elke zone blijft constant, onafhankelijk van het aantal zones dat warmte aanvraagt. Zo wordt een constante flow in elke zone gehandhaafd, onafhankelijk van andere zones. De selectie van de constante-druk-instelling is afhankelijk van de kenmerken van de zones in het verwarmingssysteem en de werkelijke warmtebehoefte.

Constante druk

Proportionele druk

In de proportionele-drukmodus draait de pomp op proportionele druk, wat betekent dat de opvoerhoogte (druk) wordt verlaagd bij dalende warmtebehoefte en verhoogd bij stijgende warmtebehoefte. De pompwerking volgt de geselecteerde proportionele-drukkromme. Deze bedieningsmodus is vooral geschikt voor toepassingen waarbij de warmte-emittors zijn uitgerust met een TRV (thermostatische radiatorkraan) die de flow regelt afhankelijk van de kamertemperatuur. Bij een verhoogde flow nemen de verliezen in het distributiesysteem (leidingen en fittingen) toe, vandaar dat de pompen de druk verhogen om dit te compenseren en vice versa, waardoor een bijna constant drukverschil over de thermostatische radiatorkraan wordt gehandhaafd.

Het instelpunt van de proportionele-drukmodus is afhankelijk van de kenmerken van het verwarmingssysteem en de werkelijke warmtebehoefte.

Proportioneel-drukinstellingen

Vervanging van een UPS-pomp

Het product kan worden gebruikt om de meeste bestaande geïntegreerde UPS-circulatiepompen te vervangen. Dit betekent dat wanneer u een bestaande geïntegreerde pomp vervangt, de nieuwe pomp de prestaties en configuratie van de bestaande pomp repliceert.

In de Grundfos GO-app (via de tool GO Replace (GO vervangen)) of online via https://grundfos.to/replace kunt u de compatibiliteit van de pomp controleren. Tijdens het vervangingsproces begeleidt Grundfos GO u door het vervangingsproces en helpt u bij het instellen van de nieuwe circulatiepomp om overeen te komen met de bestaande circulatiepomp.

Gerelateerde informatie
Overzicht van LED's
Een UPS-pomp vervangen

Een UPS-pomp vervangen
Volg de onderstaande stappen om de vervanging van een UPS-pomp te starten:

1. Open Grundfos GO.

• De QR-code op de voorkant van de ALPHA1 GO-circulatiepomp leidt u naar GO Replace (GO vervangen) in Grundfos GO.
• Als de app niet is geïnstalleerd, leidt de QR-code u naar een downloadsite die u begeleidt bij het installeren van de app op uw apparaat.

2. Ga naar GO Replace (GO vervangen).
   GO Replace (GO vervangen) is te vinden in het tabblad Products tab (Producten) of in het tabblad Overview (Overzicht) nadat het is toegevoegd aan Your tools (Uw tools).
3. Om het product dat wordt vervangen te identificeren, scant u het typeplaatje of voert u het 8-cijferige productnummer in dat te vinden is na "PN:" op het typeplaatje.
4. Volg de instructies in Grundfos GO.

Volg de onderstaande stappen om de pomp terug te zetten naar de standaardinstellingen:

1. Houd de knop Selection (Selectie) 10 seconden ingedrukt totdat de cijfers knipperen.
2. Zet de cijfers op "0" en wacht 10 seconden.

De pomp keert terug naar de fabrieksinstellingen en u kunt weer schakelen tussen de verschillende bedieningsmodi.

Gerelateerde informatie
Vervanging van een UPS-pomp

Instellen van het product

Het bedieningspaneel kan worden gebruikt voor het volgende:

• Selecteren van proportionele druk (radiatorsysteem), constante druk (vloerverwarmingssysteem) of constante curve (toerental).
• Selecteren van de pompinstelling (I, II, III) voor de drie bedieningsmodi die beschikbaar zijn op het bedieningspaneel.
• Selecteren van de geavanceerde modus van de pomp om de pomp in staat te stellen de prestaties van een UPS-pomp te repliceren.

Gerelateerde informatie Operating panel

Service

Elektrische schok
Dood of ernstig persoonlijk letsel

• Alle elektrische aansluitingen moeten worden uitgevoerd door een gekwalificeerde elektricien in overeenstemming met de lokale voorschriften.

• Schakel de stroomtoevoer uit voordat u begint met werkzaamheden aan het product. Zorg ervoor dat de stroomtoevoer niet per ongeluk kan worden ingeschakeld.
• Een beschadigd product moet worden gerepareerd of vervangen door Grundfos of een door Grundfos geautoriseerde service-werkplaats.
• Sluit de pomp aan op aarde.

Systeem onder druk
Licht of matig persoonlijk letsel

• Voordat u de pomp demonteert, moet u het systeem aftappen of de afsluitkleppen aan beide zijden van de pomp sluiten. Draai de schroeven langzaam los en ontlucht het systeem. De verpompte vloeistof kan gloeiend heet zijn en onder hoge druk staan.

Heet oppervlak

Licht of matig persoonlijk letsel

• Het pomphuis kan heet zijn doordat de verpompte vloeistof gloeiend heet is. Sluit de afsluitkleppen aan beide zijden van de pomp en wacht tot het pomphuis is afgekoeld.

Draag veiligheidsschoenen.

Draag beschermende handschoenen.

Draag een veiligheidsbril.

Het product demonteren

Volg de onderstaande stappen om het product te demonteren:

1. Schakel de stroomtoevoer uit.
2. Sluit de inlaat- en uitlaatkleppen.
3. Trek de stekker uit het stopcontact.
4. Maak de wartels los.
5. Verwijder de pomp uit het systeem.

Foutopsporing

Elektrische schok
Dood of ernstig persoonlijk letsel

• Schakel de stroomtoevoer uit voordat u aan het product gaat werken. Zorg ervoor dat de stroomtoevoer niet per ongeluk kan worden ingeschakeld.
• Een beschadigd product moet worden gerepareerd of vervangen door Grundfos of een door Grundfos geautoriseerde service werkplaats.

Heet oppervlak

Licht of matig persoonlijk letsel

• De pomphuis kan heet zijn doordat de verpompte vloeistof zeer heet is. Sluit de afsluiters aan beide zijden van de pomp en wacht tot de pomphuis is afgekoeld.

Systeem onder druk

Licht of matig persoonlijk letsel

• Tap voordat u de pomp demonteert het systeem af of sluit de afsluiters aan beide zijden van de pomp. De verpompte vloeistof kan zeer heet zijn en onder hoge druk staan.

Fouten aangegeven op de pomp

Fouten waardoor de pomp niet goed kan werken, worden op het bedieningspaneel aangegeven met het waarschuwings- en alarmsymbool dat geel of rood kleurt.

Een waarschuwing wordt aangegeven wanneer het waarschuwings- en alarmsymbool geel kleurt. De pomp blijft draaien, maar presteert niet zoals verwacht, en er is actie vereist in geval van onvoldoende verwarming of ongemak. Het bedieningspaneel wisselt af tussen het weergeven van de foutcode of de regelmodus en het instelpunt.

Een alarm wordt aangegeven wanneer het waarschuwings- en alarmsymbool rood kleurt en de pomp stopt. In geval van een alarm worden alle modi, snelheid en unit-leds uitgeschakeld. Er is actie vereist.

Als er een alarm of waarschuwing aanwezig is, wordt er een foutcode weergegeven in het unit-ledscherm.

LED	Beschrijving
	Waarschuwingsindicatie
	Alarmaanduiding

Overzicht van alarm- en waarschuwingscodes
Fouttabel

Symbol	Code op bedieningspaneel	Fout
	E1	Geblokkeerde motor
	E2	Onderspanning
	E3	Geforceerd pompen
		Overspanning
		Interne fout
		Interne fout
		Interne fout
	E4	Drooglopen
	E3	Waaiers geforceerd naar voren

Alarmen en waarschuwingen handmatig resetten

Als er een alarm of waarschuwing op het scherm wordt weergegeven en de fout is verholpen, drukt u op de Selection (Selectie)-knop om het alarm of de waarschuwing te resetten.

Als de fout die het alarm of de waarschuwing heeft veroorzaakt echter niet is verholpen, verschijnt het alarm of de waarschuwing opnieuw.

Geluid in het systeem

Oorzaak	Oplossing
De flow is te hoog.	Verlaag de flow.
Er zit lucht in het systeem.	Noteer in welke bedrijfsmodi de pomp draait. Wijzig de instelling naar constante curve instelling III op het bedieningspaneel van de pomp. Wacht 15 minuten terwijl de pomp het systeem ontlucht. Zet de pomp terug op de vorige instelling, genoteerd in stap 1.

Code 43 (Geforceerd pompen)

Het waarschuwings- en alarmsymbool knippert rood, het display toont foutcode E4 en de pomp stopt.

Oorzaak	Oplossing
Er ontbreekt water in het systeem of de systeem druk is te laag.	Vul het systeem met de juiste hoeveelheid vloeistof. Vul en ontlucht de pomp voor een nieuwe opstart.

Code 51 (Geblokkeerde pomp)

Het waarschuwings- en alarmsymbool knippert rood, het display toont foutcode E1 en de pomp stopt.

Oorzaak	Oplossing
De pomp is geblokkeerd.	Alleen een gekwalificeerde specialist mag dergelijk werk uitvoeren. Isoleer de pomp. Verwijder de pompkop. Verwijder de afzettingen.

Code 40 (Onderspanning)

Het waarschuwings- en alarmsymbool knippert rood, het display toont foutcode E2 en de pomp stopt.

Oorzaak	Oplossing
De voedingsspanning naar de pomp is te laag.	Zorg ervoor dat de stroomtoevoer binnen het gespecificeerde bereik ligt.

Code 4 (Overspanning)

Het waarschuwings- en alarmsymbool knippert rood, het display toont foutcode E3 en de pomp stopt.

Oorzaak	Oplossing
De voedingsspanning naar de pomp is te hoog.	Zorg ervoor dat de stroomtoevoer binnen het gespecificeerde bereik ligt.

Code 72 (Interne fout)

Het waarschuwings- en alarmsymbool knippert rood, het display toont foutcode E3 en de pomp stopt.

Oorzaak	Oplossing
Interne fout.	Vervang de pomp of neem contact op met Grundfos.

Code 76 (Interne fout)

Het waarschuwings- en alarmsymbool knippert rood, het display toont foutcode E3 en de pomp stopt.

Oorzaak	Oplossing
Interne fout.	Vervang de pomp of neem contact op met Grundfos.

Code 85 (Interne fout)

Het waarschuwings- en alarmsymbool knippert rood, het display toont foutcode E3 en de pomp stopt.

Oorzaak	Oplossing
Interne fout.	Vervang de pomp of neem contact op met Grundfos.

Code 43 (Geforceerd pompen)

Het waarschuwings- en alarmsymbool is permanent geel, het display toont foutcode E3 en de pomp draait.

Oorzaak	Oplossing
Andere pompen of bronnen creëren een flow door de pomp.	Controleer het systeem op de juiste positie van de terugslagkleppen. Controleer het systeem op defecte terugslagkleppen en vervang de kleppen indien nodig.

Technische gegevens

Voedingsspanning		1 × 220-240 V, ± 6%, 50/60 Hz
Minimale voedingsspanning		160 VAC (draait met verminderde prestaties)
Motorbeveiliging		De pomp heeft geen externe motorbeveiliging nodig.
Behuizingsklasse		Alleen voor gebruik binnenshuis IP44
Temperatuurklasse		TF110 tot EN 60335-2-51
Inschakelstroom		< 4 A
Isolatieklasse		F
Relatieve vochtigheid		Max. 95%
Max. uitlaatdruk		1.0 MPa (10 bar)
Radiofrequentie stralingsblootstelling		-6 dB CE/EN55014-1, CE/EN55014-2
Geluidsdrukniveau (LP)		< 25 dB(A)
Pomphuis		Elektrogecoat gietijzer
Aansluitingstype		G 1, G 1 1/4, G 1 1/2, G 2

Product grootte

	Max. flow rate (Q) [m 3 /h]	Max. head (H) [m]
XX-40	2.7	4.0
XX-60	3.5	6.0
XX-65	3.9	6.5
XX-80	3.9	8.0

Stroomverbruik (ongeveer)

	Min.	Max.
XX-40	3 W	27 W
XX-60	4 W	45 W
XX-65	4 W	60 W
XX-80	4 W	60 W

Vloeistoftemperatuur

	Max. omgevingstemperatuur 55°C	Max. omgevingstemperatuur 70°C
XX-40	2 tot 110°C	2 tot 75°C
XX-60	-10 tot +110°C	-10 tot +75°C
XX-65	-10 tot +110°C	-10 tot +75°C
XX-80	-10 tot +110°C	-10 tot +75°C

Inlaatdruk

Vloeistoftemperatuur [°C]	Min. inlaatdruk [bar]
75	0.05
95	0.5
110	1.08

Gerelateerde informatie Typeplaatje

Referenties

• http://net.grundfos.com/qr/i/93110163

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download GRUNDFOS ALPHA1 GO Handleiding

Beschikbare talen
