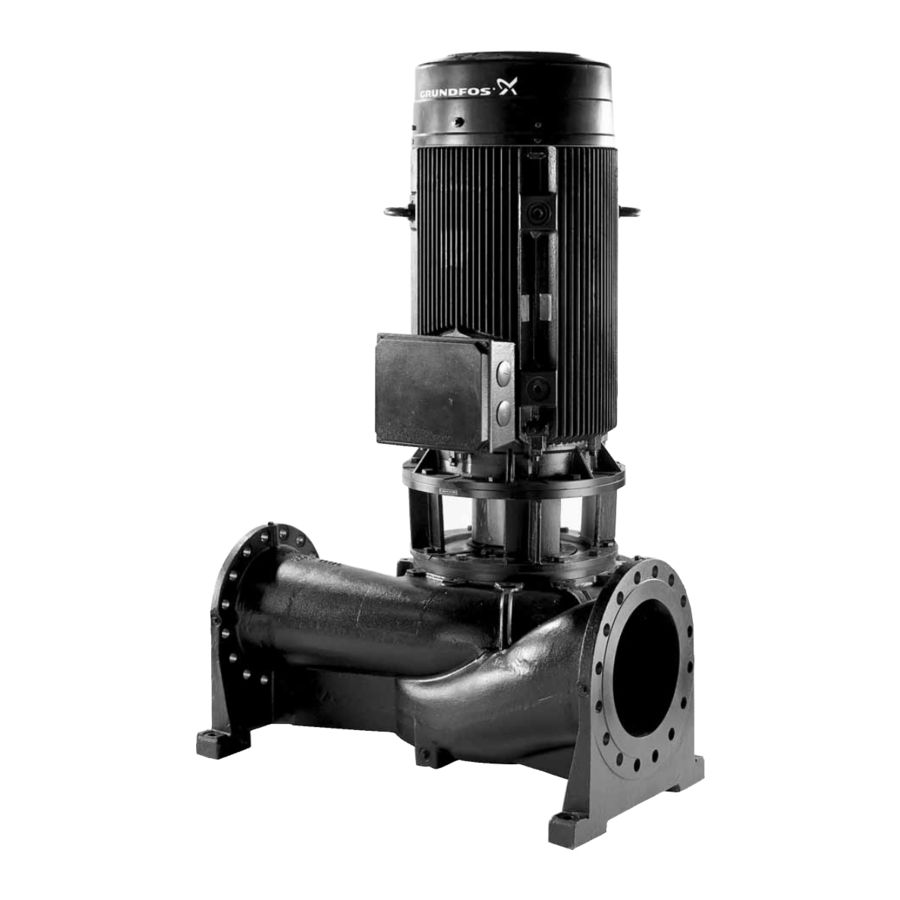

Grundfos TP 400 Serie TP 400 Handleiding

Lees deze service-instructies zorgvuldig door voordat u met servicewerkzaamheden begint. Installatie- en servicewerkzaamheden moeten voldoen aan de lokale voorschriften en de geldende praktijkcodes. Neem de veiligheidsinstructies in de installatie- en bedieningsinstructies voor het product in acht.

In dit document gebruikte symbolen

Als deze veiligheidsinstructies niet worden nageleefd, kan dit leiden tot persoonlijk letsel.

Opmerking Opmerkingen of instructies die het werk vergemakkelijken en een veilige werking garanderen.

Type-identificatie

Typeplaatje, TP Serie 400

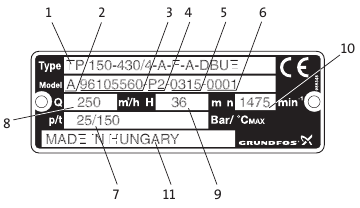

Fig. 1 Typeplaatje voor TP-pomp met ∅150 persflens

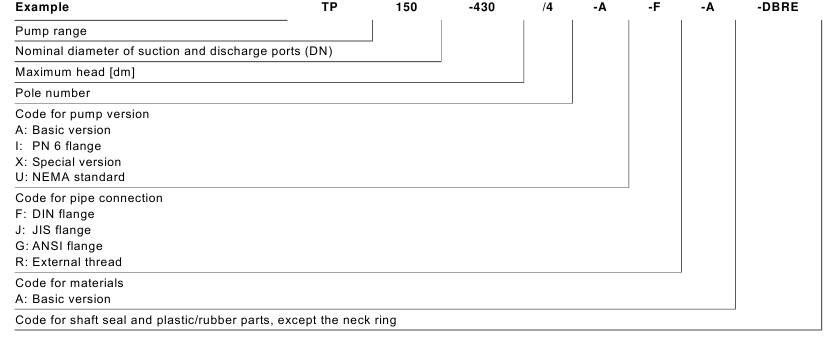

Typesleutel

Asafdichting

De volgende varianten zijn standaard leverbaar:

Codes voor asafdichting
De posities 1 tot 4 omvatten vier stukjes informatie over de asafdichting:

De volgende tabel geeft uitleg over de posities 1, 2, 3 en 4.

De pomp optillen

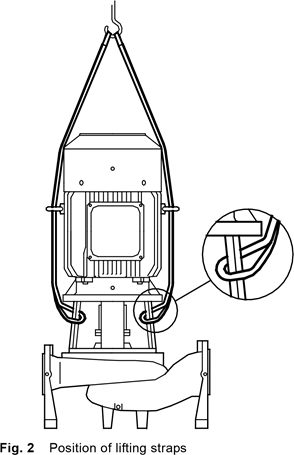

Til de pomp op met behulp van nylon banden en sluitingen.

De hijsogen van de motor mogen alleen worden gebruikt voor het optillen van de motor.
De hijsogen mogen niet worden gebruikt voor het optillen van de hele pomp.

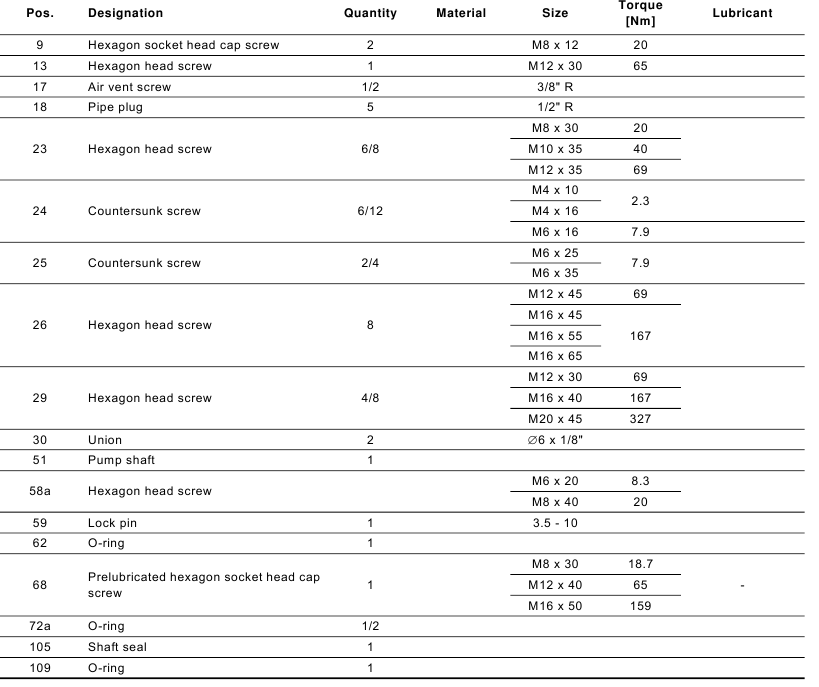

Aanhaalkoppels en smeermiddelen

Loctite 243: productnr. V7137215.
Rocol 22: productnr. RM2924.

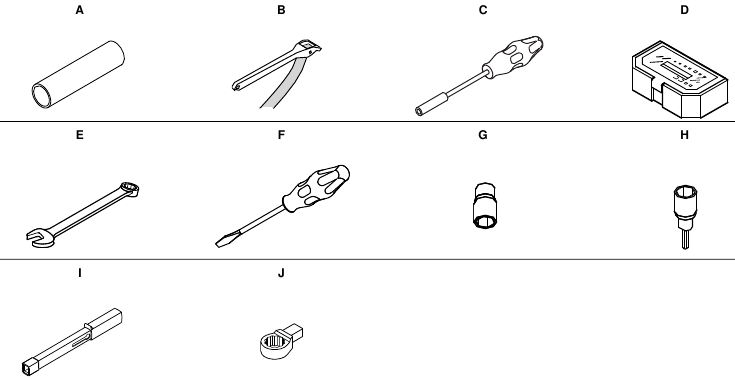

Servicetools

Speciaal gereedschap

Standaard gereedschap

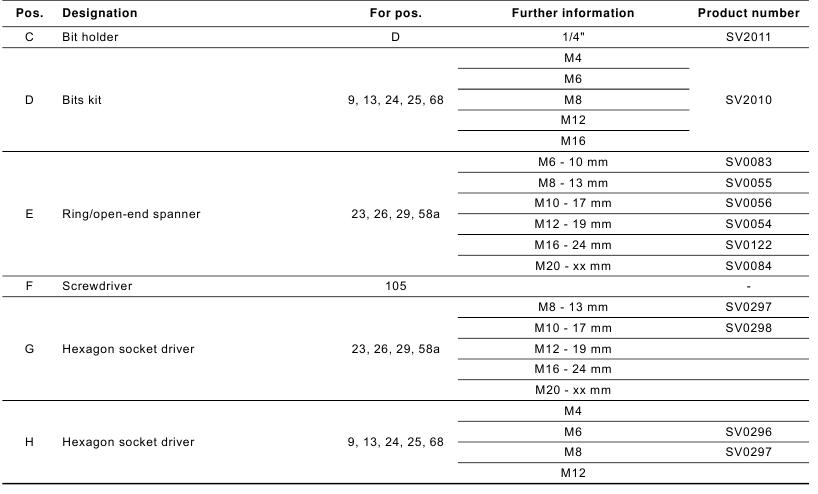

Torque tools

Demontage en montage

Algemene informatie
Positienummers van onderdelen (cijfers) verwijzen naar tekeningen en onderdelenlijsten, en positienummers van gereedschappen (letters) verwijzen naar het hoofdstuk Servicetools.

Voor demontage

• Schakel de stroomtoevoer uit en zorg ervoor dat deze niet per ongeluk kan worden ingeschakeld.
• Sluit de afsluiters, indien aanwezig, en zorg ervoor dat deze niet per ongeluk kunnen worden geopend.
• Laat het product en de verpompte vloeistof afkoelen voordat u aan het product gaat werken.
• Let op het zwaartepunt van de pomp om te voorkomen dat deze omvalt. Dit is vooral belangrijk bij lange pompen.

Voor montage

• Reinig en controleer alle onderdelen.
• Vervang defecte onderdelen door nieuwe onderdelen.
• Bestel de benodigde servicekits.
• Vervang altijd pakkingen en O-ringen.

Tijdens de montage

• Smeer en draai schroeven en moeren vast met het aanhaalmoment dat is vermeld in het hoofdstuk Aanhaalkoppels en smeermiddelen.

Asafdichting
Het is niet ongebruikelijk dat de asafdichting tijdens de eerste bedrijfsuren een beetje lekt, maar daarna zal deze inlopen en dicht zijn. In geval van grote variaties in de vloeistoftemperatuur of tijdens stilstand kunnen kleine, kortstondige lekkages optreden. Mechanische asafdichtingen zijn nooit volledig dicht. Om de smering van de glijvlakken te waarborgen, sijpelt er een kleine hoeveelheid vloeistof doorheen. De vloeistof zal meestal onmiddellijk verdampen. Als de pomp is geïsoleerd, moet de verdampte vloeistof worden afgevoerd zonder in het isolatiemateriaal te condenseren.

Slijtringen
Slijtring (pos. 45 en 45b) moet worden vervangen als het verschil in diameter tussen ring en waaierrand maximaal 1,3 mm is. Bij levering is de binnendiameter van de slijtring 0,3 tot 0,6 mm groter dan de diameter van de waaierrand. Wanneer deze opening toeneemt als gevolg van slijtage, wordt het pomprendement verminderd.

Opstarten
Controleer voordat u de pomp start of het pomphuis en de zuigleiding gevuld zijn met vloeistof. De pomp mag niet worden gestart voordat deze is ontlucht; zelfs niet kortstondig om de draairichting te controleren of om de smering van de lagers tijdens stilstand te waarborgen, aangezien de asafdichting niet bestand is tegen draaien zonder vloeistofsmering.

TP 65 tot TP 300

Het pomphuis en de waaier verwijderen

1. Maak de schroeven (pos. 7a) los en verwijder de koppelingbeschermers (pos. 7).
2. Markeer het motorvoetstuk (pos. 2), de pompkop (pos. 77) en het pomphuis (pos. 6), zodat ze bij de montage in dezelfde positie kunnen worden geplaatst.
3. Verwijder de schroeven (pos. 26) in het motorvoetstuk (pos. 2).
4. Plaats en draai de schroeven in de extractorgaten van de pompkop vast.
5. Til de motor met pompkop en waaier van het pomphuis.
6. Leg de motor met de aansluitdoos naar boven en zorg ervoor dat deze tijdens de service niet kan bewegen.
7. Verwijder de O-ring (pos. 72a).
8. Verwijder de schroef (pos. 68) en de ring (pos. 66).
9. Verwijder de waaier (pos. 49) en de spie voor de waaier (pos. 11).

De asafdichting verwijderen (10 bar)

1. Controleer de as op beschadigingen en verwijder eventuele bramen met een fijn schuurdoek. Smeer de as in met zeepsop.
2. Verwijder de afstandhouder (pos. 61) voor de asafdichting (pos. 105).
3. Verwijder de veer voor de asafdichting.
4. Trek het roterende asafdichtingdeel eruit met behulp van twee schroevendraaiers of een speciaal gereedschap.

De asafdichting verwijderen (25 bar)

1. Controleer de as op beschadigingen en verwijder eventuele bramen met een fijn schuurdoek. Smeer de as in met zeepsop.
2. Verwijder de afstandhouder (pos. 61) inclusief het roterende asafdichtingdeel (pos. 105).

De pompkop met asafdichtinghuis verwijderen

1. Verwijder de leiding voor asafdichtingkoeling, indien aanwezig.
2. Verwijder de schroeven (pos. 25) die de pompkop (pos. 77) en het motorvoetstuk (pos. 2) bij elkaar houden.
3. Verwijder de pompkop inclusief het asafdichtinghuis.
4. Verwijder de O-ring (pos. 109).

Het motorvoetstuk, de pompas en de koppeling verwijderen

1. Markeer het motorvoetstuk (pos. 2) en de motor, zodat ze bij de montage in dezelfde positie kunnen worden geplaatst.
2. Verwijder de schroeven (pos. 29).
3. Verwijder het motorvoetstuk (pos. 2).
4. Markeer de flens van de pompas (pos. 51) en de koppeling (pos. 8a), zodat ze bij de montage in dezelfde positie kunnen worden geplaatst.
5. Verwijder de schroeven (pos. 23).
6. Verwijder de schroef (pos. 13) en de ring (pos. 14) aan het uiteinde van de motoras.
7. Maak de schroeven (pos. 9) in de koppeling los en trek de koppeling eraf met behulp van een trekker.

Het stationaire asafdichtingdeel verwijderen

1. Verwijder de schroeven (pos. 58a) en plaats twee schroeven in de extractorgaten in de asafdichtinghouder (pos. 58).
2. Maak de asafdichtinghouder (pos. 58) los en verwijder deze inclusief het stationaire asafdichtingdeel.
3. Verwijder voorzichtig het stationaire asafdichtingdeel met behulp van een schroevendraaier.

De asafdichtinghouder monteren

1. Markeer de binnenkant van het stationaire asafdichtingdeel waar het gat voor de pin in de asafdichtinghouder zit.
2. Plaats de asafdichtinghouder (pos. 58) op de pompkop (pos. 77).
3. Plaats en draai de schroeven (pos. 58a) vast.

De koppeling, pompas en motorvoetstuk monteren

1. Pers de koppeling op de motoras.
2. Plaats de ring (pos. 14) en de schroef (pos. 13) en draai de schroef vast, zodat de koppeling op zijn plaats wordt gedrukt.
3. Draai de schroeven (pos. 9) vast.
4. Plaats de pompas (pos. 51) op de koppeling met de markeringen uitgelijnd.
5. Plaats en draai de schroeven (pos. 23) iets vast.
6. Lijn de pompas uit met behulp van een meetklok. De as mag maximaal 4/100 mm onwaar lopen.

   Fig. 3 De pompas uitlijnen
7. Draai de schroeven (pos. 23) vast.
8. Controleer de as met behulp van de meetklok.
9. Plaats het motorvoetstuk op de motor met de markeringen uitgelijnd.
10. Plaats en draai de schroeven (pos. 29) vast.

De pompkop met asafdichtinghuis monteren

1. Plaats de O-ring (pos. 109).
2. Plaats de pompkop (pos. 77) op het motorvoetstuk (pos. 2) met de markeringen uitgelijnd.
3. Plaats en draai de schroeven (pos. 29) vast.

De asafdichting monteren (10 bar)

1. Plaats het stationaire asafdichtingdeel met de markering naar het gat gericht.
2. Plaats het roterende asafdichtingdeel (pos. 105) en de veer voor de asafdichting.
3. Plaats de afstandhouder (pos. 61).

De asafdichting monteren (25 bar)

1. Plaats het stationaire asafdichtingdeel met de markering naar het gat gericht.
2. Plaats de afstandhouder (pos. 61) inclusief het roterende asafdichtingdeel (pos. 105).

De waaier en het pomphuis monteren

1. Plaats de spie voor de waaier (pos. 11) en de waaier (pos. 49).
2. Plaats de ring (pos. 66) en de schroef (pos. 68) en draai de schroef vast.

Opmerking De schroef moet altijd worden vervangen als deze is verwijderd, omdat deze in de fabriek is gesmeerd met borgvloeistof.

3. Plaats de O-ring (pos. 72a).
4. Til de motor inclusief motorvoetstuk, pompkop en waaier op en plaats deze op het pomphuis (pos. 6) met de markeringen uitgelijnd.
5. Plaats de schroeven (pos. 26) en draai er twee vast.
6. Controleer of de as en de waaier vrij lopen.
7. Draai de andere schroeven vast.
8. Plaats de koppelingbeschermers (pos. 7) en de schroeven (pos. 7a).

TP 400

8.1 Het pomphuis en de waaier verwijderen

1. Maak de schroeven (pos. 7a) los en verwijder de koppelingsbeschermers (pos. 7).
2. Markeer de motorvoet (pos. 2), de pompkop (pos. 77) en het pomphuis (pos. 6) zodat ze bij de montage in dezelfde positie kunnen worden geplaatst. Als u een nieuwe pompkop installeert, markeer dan alleen de motorvoet (pos. 2) en het pomphuis (pos. 6).
3. Verwijder de schroeven (pos. 26) in de motorvoet (pos. 2).
4. Plaats en draai de schroeven vast in de uitpersgaten van de pompkop.
5. Til de motor met pompkop en waaier van het pomphuis.
6. Leg de motor met de aansluitdoos naar boven en zorg ervoor dat hij tijdens de service niet kan bewegen.
7. Verwijder de O-ringen (pos. 72a).
8. Verwijder de schroef (pos. 68) en de ring (pos. 66).
9. Verwijder de waaier (pos. 49) en de spie voor de waaier (pos. 11).

De motorvoet verwijderen

1. Verwijder de buis voor de asafdichtingskoeling (pos. 32).
2. Verwijder de schroeven (pos. 58a).
3. Verwijder de schroeven (pos. 25) die de pompkop (pos. 77) en de motorvoet (pos. 2) bij elkaar houden.
4. Plaats twee schroeven (pos. 58a) in de uitpersgaten van de asafdichtingshouder (pos. 58) en draai ze vast.
5. Verwijder de pompkop exclusief de asafdichtingshouder (pos. 58).
6. Verwijder de O-ring (pos. 109).

De asafdichting verwijderen

1. Controleer de as op beschadigingen en verwijder eventuele bramen met een fijne schuurlap. Smeer de as in met zeepsop.
2. Maak de schroeven (pos. 103) los.
3. Verwijder de afstandhouder voor de asafdichting (pos. 61) inclusief de asafdichting (pos. 105) en de asafdichtingshouder (pos. 58).
4. Verwijder de aandrijving (pos. 104).
5. Verwijder de asafdichtingshouder (pos. 58) van de afstandhouder en de asafdichting.
6. Verwijder voorzichtig het stationaire asafdichtingsdeel in de houder (pos. 58) met behulp van een schroevendraaier.

De motorvoet, de pompas en de koppeling verwijderen

1. Markeer de motorvoet (pos. 2) en de motor zodat ze bij de montage in dezelfde positie kunnen worden geplaatst.
2. Verwijder de schroeven (pos. 29).
3. Verwijder de motorvoet (pos. 2).
4. Markeer de flens van de pompas (pos. 51) en de koppeling (pos. 8a) zodat ze bij de montage in dezelfde positie kunnen worden geplaatst.
5. Verwijder de schroeven (pos. 23).
6. Verwijder de schroef (pos. 13) en de ring (pos. 14) aan het uiteinde van de motoras.
7. Maak de schroeven (pos. 9) in de koppeling los en trek de koppeling eraf met behulp van een trekker.

De koppeling, de pompas en de motorvoet monteren

1. Pers de koppeling op de motoras.
2. Plaats de ring (pos. 14) en de schroef (pos. 13) en draai de schroef zo vast dat de koppeling op zijn plaats wordt gedrukt.
3. Draai de schroeven (pos. 9) vast.
4. Plaats de pompas (pos. 51) op de koppeling met de markeringen uitgelijnd.
5. Plaats en draai de schroeven (pos. 23) lichtjes vast.
6. Lijn de pompas uit met behulp van een meetklok. De as mag maximaal 4/100 mm onwaar lopen.

   Fig. 4 De pompas uitlijnen
7. Draai de schroeven (pos. 23) vast.
8. Controleer de as met behulp van de meetklok. Plaats de motorvoet (pos. 2) op de motor met de markeringen uitgelijnd.
9. Plaats en draai de schroeven (pos. 29) vast.

De asafdichting monteren

1. Duw de aandrijving (pos. 104) op de pompas (pos. 51).
2. Plaats het stationaire asafdichtingsdeel in de asafdichtingshouder (pos. 58).
3. Plaats het roterende asafdichtingsdeel en de afstandhouder voor de asafdichting (pos. 61) in de asafdichtingshouder (pos. 58).
4. Duw de asafdichtingshouder (pos. 58) op de pompas (pos. 51).

De pompkop monteren

1. Plaats de O-ring (pos. 109).
2. Plaats de pompkop (pos. 77) op de motorvoet (pos. 2) met de markeringen uitgelijnd.

Wanneer u een nieuwe pompkop monteert, moet het afvoergat in het pomphuis (pos. 6) zijn uitgelijnd met het afvoergat in de pompkop (pos. 77). Zie fig. 5.

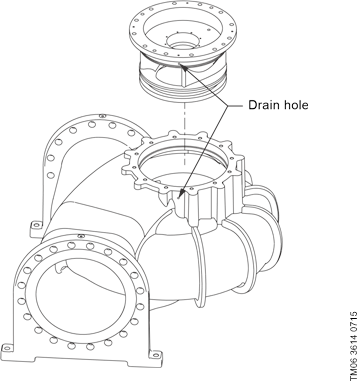

Fig. 5 Afvoergat in pomphuis en pompkop

3. Plaats en draai de schroeven (pos. 25) vast.

De asafdichting afstellen

1. Duw de asafdichtingshouder (pos. 58) in de pompkop (pos. 77).
2. Plaats en draai de schroeven (pos. 58a) vast.
3. Plaats een afstandsstuk van 11 mm tussen de houder (pos. 58) en de aandrijving (pos. 104).
4. Duw de aandrijving tegen de houder en draai de schroeven (pos. 103) vast. De lijn op de asafdichting moet gelijk liggen met de stalen ring.
5. Verwijder het afstandsstuk.

De waaier en het pomphuis monteren

1. Plaats de spie voor de waaier (pos. 11) en de waaier (pos. 49).
2. Plaats de ring (pos. 66) en de schroef (pos. 68) en draai de schroef vast.

Let op:De schroef moet altijd worden vervangen als deze is verwijderd, omdat deze in de fabriek is gesmeerd met borgvloeistof.

3. Plaats de O-ringen (pos. 72a).
4. Til de motor inclusief motorvoet, pompkop en waaier op en plaats deze op het pomphuis (pos. 6) met de markeringen uitgelijnd.
5. Plaats de schroeven (pos. 26) en draai er twee van vast.
6. Controleer of de as en de waaier vrij lopen.
7. Draai de andere schroeven vast.
8. Plaats de buis voor de asafdichtingskoeling (pos. 32).
9. Plaats de koppelingsbeschermers (pos. 7) en de schroeven (pos. 7a).

Tekeningen

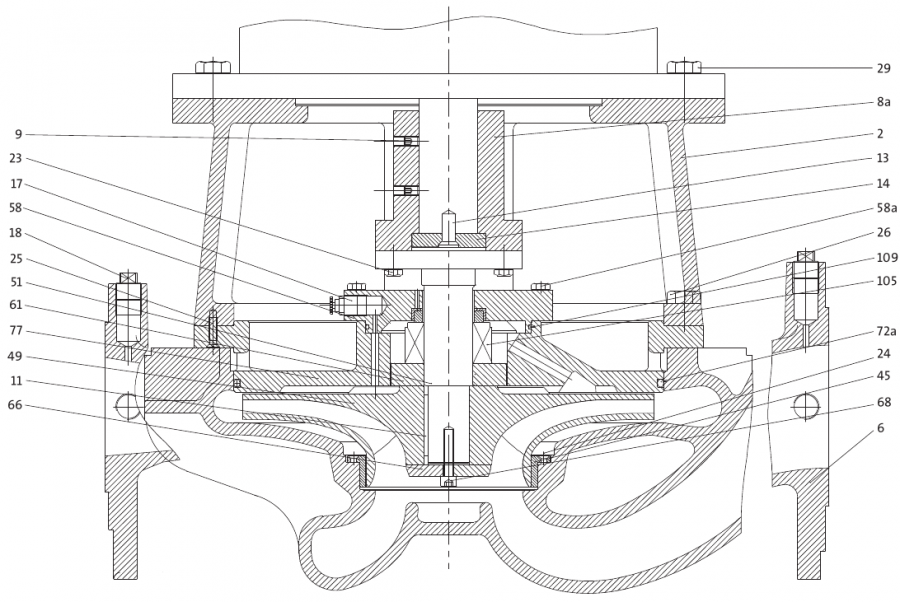

TP 100 - TP2 00, 10 bar

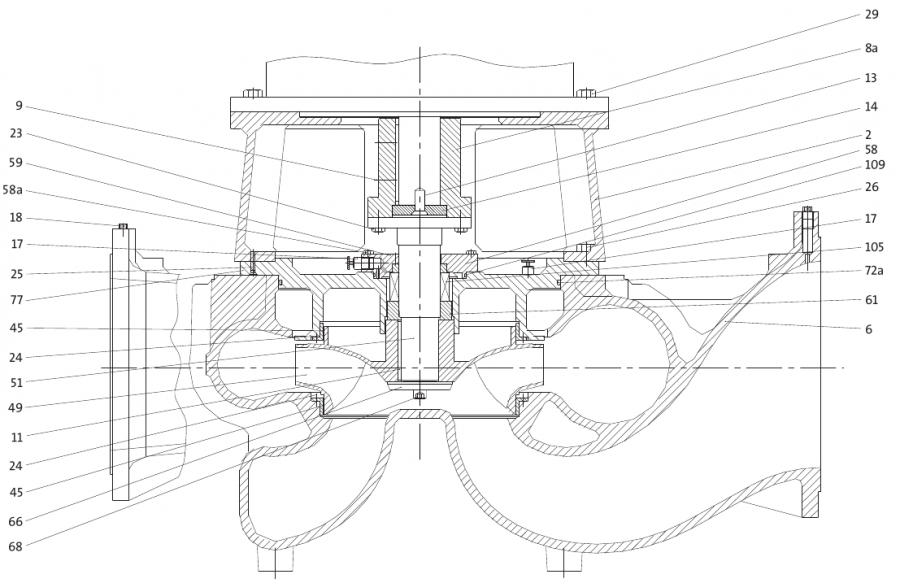

TP 250, 10 bar

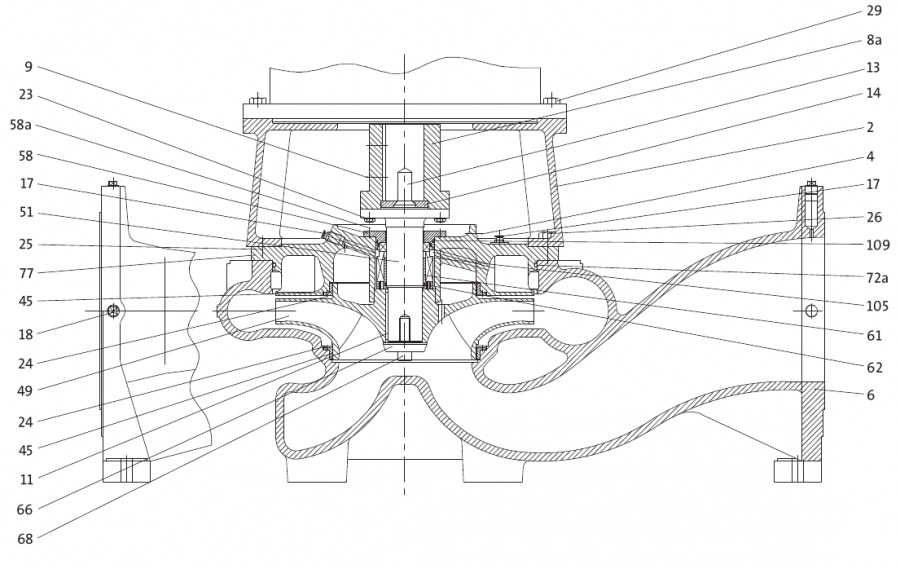

TP 65 - TP 300, 25 bar

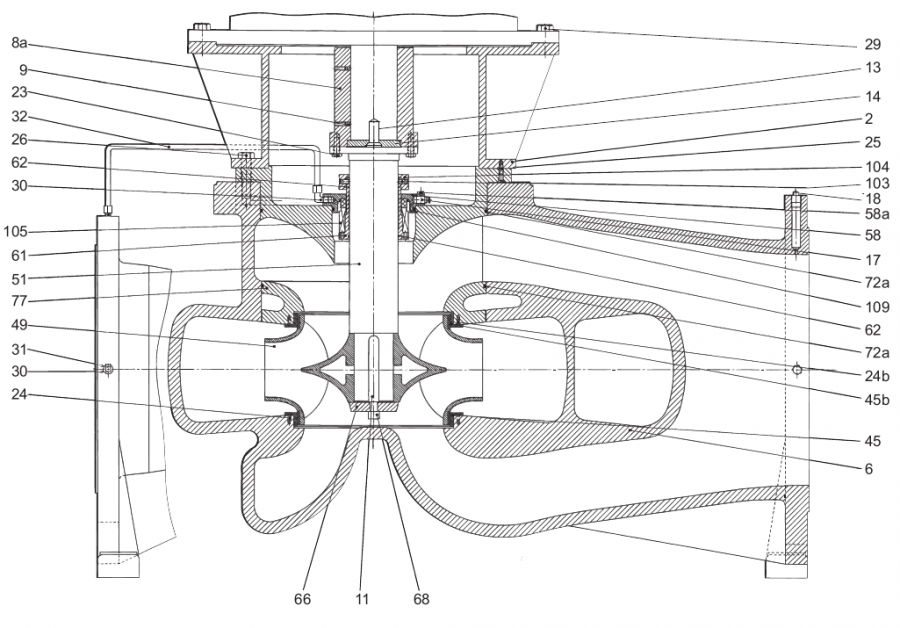

TP 400, 25 bar
