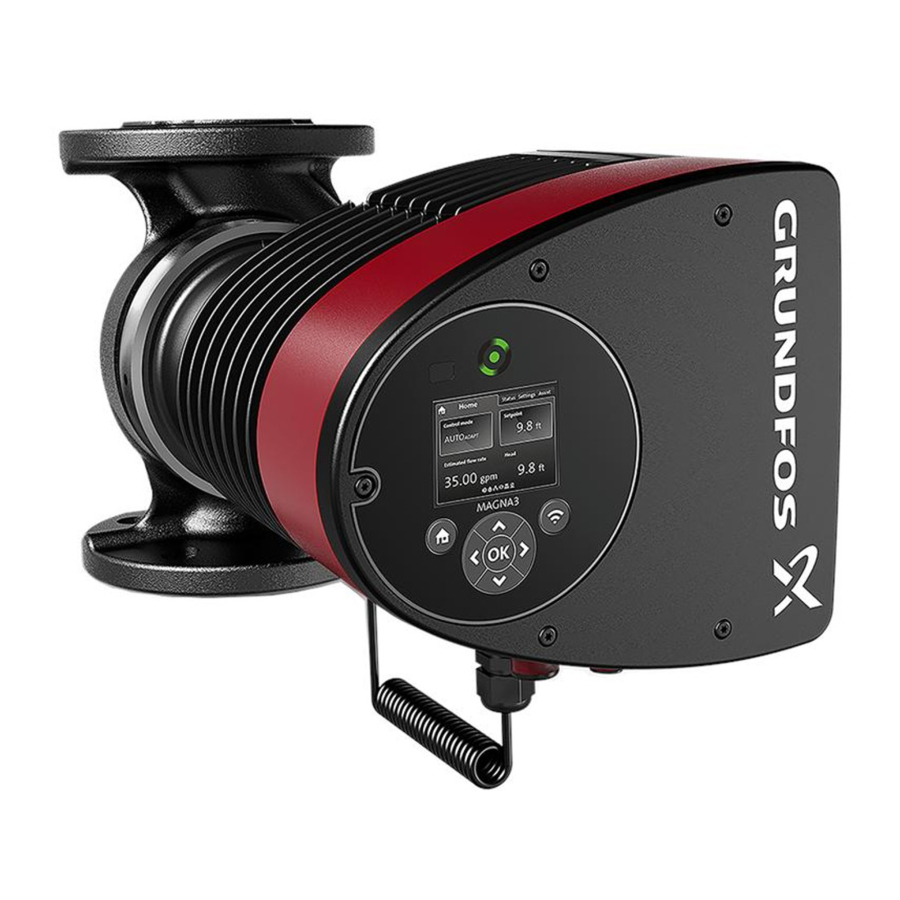

Grundfos MAGNA3 E Handleiding

Originele veiligheidsinstructies

Deze veiligheidsinstructies geven een snel overzicht van de veiligheidsmaatregelen die genomen moeten worden in verband met alle werkzaamheden
Neem deze veiligheidsinstructies in acht tijdens het hanteren, installeren, bedienen, onderhouden, servicen en repareren van dit
Deze veiligheidsinstructies zijn een aanvullend document en alle veiligheidsinstructies zullen opnieuw verschijnen in de relevante hoofdstukken van de installatie- en bedieningsinstructies.
Bewaar deze veiligheidsinstructies op de installatieplaats voor toekomstig gebruik.

Algemene informatie
Lees dit document en de online versie van de installatie- en bedieningsinstructies voordat u het product installeert. Installatie en bediening moeten voldoen aan de lokale voorschriften en algemeen aanvaarde gedragscodes.

Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en ouder en personen met verminderde fysieke, zintuiglijke of mentale vermogens of gebrek aan ervaring en kennis, indien ze onder toezicht staan of instructies hebben gekregen over het veilige gebruik van het apparaat en de bijbehorende gevaren begrijpen.
Kinderen mogen niet met het apparaat spelen.
Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.

Typeaanduiding

Voorbeeld: MAGNA3 (D) 32-40 (F) (N) 220

De pomp optillen
Neem de plaatselijke voorschriften in acht met betrekking tot de limieten voor handmatig tillen of hanteren.

Mechanische installatie

Isoleer de schakelkast niet en bedek het bedieningspaneel niet.

De positie van de schakelkast wijzigen

Systeem onder druk
Licht of matig persoonlijk letsel

• Besteed extra aandacht aan ontsnappende damp bij het losdraaien van de klem.

Voeten bekneld raken
Licht of matig persoonlijk letsel

• Laat de pompkop niet vallen bij het losdraaien van de klem.

Plaats en draai de schroef die de klem vasthoudt vast met 8 Nm ± 1 Nm. Oefen niet meer koppel uit dan gespecificeerd, zelfs als er water uit de klem druppelt. Het gecondenseerde water komt waarschijnlijk uit het afvoergat onder de klem.

Controleer de positie van de klem voordat u de klem vastdraait. Een onjuiste positie van de klem veroorzaakt lekkage van de pomp en beschadigt de hydraulische onderdelen in de pompkop.

Elektrische installatie

Elektrische schok
Dood of ernstig persoonlijk letsel

• Voordat u met werkzaamheden aan het product begint, moet u ervoor zorgen dat de stroomtoevoer is uitgeschakeld. Vergrendel de hoofdschakelaar in stand 0. Type en eisen zoals gespecificeerd in EN 60204-1, 5.3.2.

Elektrische schok
Dood of ernstig persoonlijk letsel

• Sluit de pomp aan op een externe hoofdschakelaar met een minimale contactopening van 3 mm in alle polen.
• Gebruik aarding of neutralisatie voor bescherming tegen indirect contact.
• Voor versies met stekker: In geval van een isolatiefout kan de foutstroom een pulserende DC zijn. Neem de nationale wetgeving in acht met betrekking tot eisen voor en selectie van aardlekschakelaar (RCD) bij het installeren van de pomp.
• Voor versies met klemmen: In geval van een isolatiefout kan de foutstroom een DC of pulserende DC zijn. Neem de nationale wetgeving in acht met betrekking tot eisen voor en selectie van aardlekschakelaar (RCD) bij het installeren van de pomp.

Zorg ervoor dat de zekering is gedimensioneerd volgens het typeplaatje en de lokale wetgeving.
Sluit alle kabels aan in overeenstemming met de lokale voorschriften.
Zorg ervoor dat alle kabels hittebestendig zijn tot 70 °C.
Installeer alle kabels in overeenstemming met EN 60204-1 en EN 50174-2.

Beoogd gebruik in het Verenigd Koninkrijk
Veiligheidsmaatregelen voor het VK:

Het product is niet bedoeld voor gebruik in huishoudelijke apparaten, domotica, huisbesturingssystemen of consumentenproducten in het VK.

Verpompte vloeistoffen
Neem de plaatselijke wetgeving in acht met betrekking tot het materiaal van het pomphuis.

Verpomp geen agressieve vloeistoffen.

Verpomp geen brandbare, ontvlambare of explosieve vloeistoffen.

Radiocommunicatie
Het radiogedeelte van dit product is een klasse 1-apparaat en kan zonder beperkingen overal in de EU-lidstaten worden gebruikt.
Deze pomp bevat een radio voor afstandsbediening.
De pomp kan communiceren met Grundfos GO en met andere MAGNA3-pompen van hetzelfde type via de ingebouwde radio.

Externe aansluitingen

Elektrische schok
Licht of matig persoonlijk letsel

• Houd afzonderlijke draden die zijn aangesloten op voedingsklemmen, uitgangen NC, NO, C en start-stop-ingang gescheiden van elkaar en van de voeding door middel van versterkte isolatie.

Zorg ervoor dat alle kabels hittebestendig zijn tot 70 °C.
Installeer alle kabels in overeenstemming met EN 60204-1 en EN 50174-2.
Sluit alle kabels aan in overeenstemming met de lokale voorschriften.

Invoer- en uitvoercommunicatie

Elektrische schok
Dood of ernstig persoonlijk letsel

• Scheid ingangsspanningen van externe apparatuur van onder spanning staande delen door middel van versterkte isolatie.

Het product instellen

Heet oppervlak
Licht of matig persoonlijk letsel

• Bij hoge vloeistoftemperaturen kan het pomphuis zo heet zijn dat alleen het bedieningspaneel mag worden aangeraakt om brandwonden te voorkomen.

"Regelmodus"
Zet de bedrijfsmodus op "Normaal" voordat u een regelmodus inschakelt.

Het product onderhouden

Elektrische schok
Dood of ernstig persoonlijk letsel

• Schakel de stroomtoevoer minstens 3 minuten uit voordat u met werkzaamheden aan het product begint.
• Vergrendel de hoofdschakelaar in stand 0. Type en eisen zoals gespecificeerd in EN 60204-1, 5.3.2.

Elektrische schok
Dood of ernstig persoonlijk letsel

• Zorg ervoor dat andere pompen of bronnen geen stroming door de pomp forceren, zelfs niet als de pomp is gestopt. Dit zorgt ervoor dat de motor als een generator gaat werken, wat resulteert in spanning op de pomp.

Magnetisch veld
Dood of ernstig persoonlijk letsel

• Personen met pacemakers die dit product demonteren, moeten voorzichtig zijn bij het hanteren van de magnetische materialen die in de rotor zijn ingebed.

Foutopsporing

Elektrische schok
Dood of ernstig persoonlijk letsel

• Schakel de stroomtoevoer minstens 3 minuten uit voordat u met werkzaamheden aan het product begint. Vergrendel de hoofdschakelaar in stand 0. Type en eisen zoals gespecificeerd in EN 60204-1, 5.3.2.

Elektrische schok
Dood of ernstig persoonlijk letsel

• Zorg ervoor dat andere pompen of bronnen geen stroming door de pomp forceren, zelfs niet als de pomp is gestopt.

Systeem onder druk
Licht of matig persoonlijk letsel

• Tap het systeem af of sluit de afsluitklep aan weerszijden van de pomp voordat u de pomp demonteert. De verpompte vloeistof kan gloeiend heet en onder hoge druk staan.

Als de voedingskabel beschadigd is, moet deze worden vervangen door de fabrikant, de servicepartner van de fabrikant of een vergelijkbaar gekwalificeerd persoon.

Een communicatie-interfacemodule installeren

Elektrische schok
Dood of ernstig persoonlijk letsel

• Zorg ervoor dat andere pompen of bronnen geen stroming door de pomp forceren, zelfs niet als de pomp is gestopt. Dit zorgt ervoor dat de motor als een generator gaat werken, wat resulteert in spanning op de pomp.

Elektrische schok
Dood of ernstig persoonlijk letsel

• Schakel de stroomtoevoer minstens 3 minuten uit voordat u met werkzaamheden aan het product begint. Zorg ervoor dat de stroomtoevoer niet per ongeluk kan worden ingeschakeld.
• Het moet mogelijk zijn om de hoofdschakelaar in stand 0 te vergrendelen. Type en eisen zoals gespecificeerd in EN 60204-1, 5.3.2.

Technische gegevens

Omgevingstemperatuur
0 tot 40 °C.
Omgevingstemperaturen onder 0 °C vereisen de volgende voorwaarden:

• De mediumtemperatuur is 5 °C.
• Het medium bevat glycol.
• De pomp draait continu en stopt niet.
• Voor dubbelkoppompen is cascadebedrijf elke 24 uur verplicht.

Omgevingstemperatuur tijdens transport: -40 tot +70 °C.

Vloeistoftemperatuur
Continu: -10 tot +110 °C.
Roestvrijstalen pompen in huishoudelijke warmwatersystemen:
In huishoudelijke warmwatersystemen raden we aan om de vloeistoftemperatuur onder 65 °C te houden om het risico op kalkafzetting te voorkomen.

Systeemdruk
De werkelijke inlaatdruk en de pompdruk tegen een gesloten klep moeten lager zijn dan de maximaal toelaatbare systeemdruk.
De maximaal toelaatbare systeemdruk staat vermeld op het typeplaatje van de pomp:
PN 6: 6 bar/0,6 MPa
PN 10: 10 bar/1,0 MPa
PN 12: 12 bar/1,2 MPa
PN 16: 16 bar/1,6 MPa.
Opmerking: Niet alle varianten zijn in alle markten verkrijgbaar.
