Grundfos SQFlex Handleiding
Inhoud

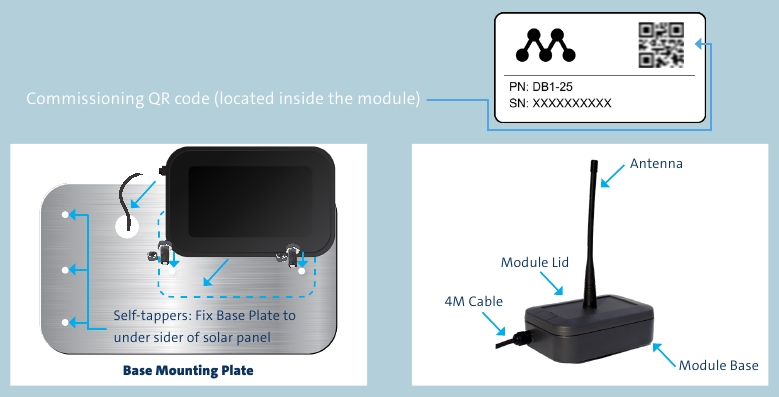

INHOUD VAN DE DOOS
- Grundfos Solar Connect module & kabel
- Pompmodule-antenne
- Voorgeboorde montagebeugel
- X2 AA-batterijen geplaatst
- QR-code voor inbedrijfstelling (bevindt zich in de module)
INBEDRIJFSTELLING (10/MIN)
Bestaande gebruiker: Begin bij Stap 7.
Mobiele service of wifi is vereist – Voor app-download & inbedrijfstelling
Het kan tot 24 uur duren voordat u gegevens ontvangt, vanaf de start.
- Vanuit de APP Store: Download Grundfos Solar Connect (IOS & Android)
- Nieuwe gebruiker: Tik op "Sign Up" (Aanmelden) om een nieuw gebruikersaccount aan te maken. Na aanmelding wordt een 6-cijferige code naar uw e-mailadres verzonden. Voer de code in de app in en tik: op "Confirm" (Bevestigen).
- Nieuwe gebruiker: Tik: op "Update Subscription" (Abonnement bijwerken). Voer een creditcard (Master/Visa) in en tik: op "Subscribe" (Abonneren).
- Nieuwe gebruiker: Tik op "SETUP A DEVICE" (EEN APPARAAT INSTELLEN) en tik vervolgens op "Next" (Volgende) & kies het apparaattype, tik: op "Pump or Tank Module" (Pomp- of tankmodule).
- Nieuwe gebruiker: Bevestig het abonnement voor het geselecteerde apparaat en tik: op "Update Subscription" (Abonnement bijwerken).
- Nieuwe gebruiker: Ga naar Stap 8
- Bestaande gebruiker: Log in en tik: op "Add New" (Nieuwe toevoegen) (rechtsboven in het startscherm)
Tik: op Volgende & voer het apparaat in dat u toevoegt: Tik: op "Tank Module" (Tankmodule) of "Pump Module" (Pompmodule) Tik: op Abonnement bijwerken - Tik: op "Scan QR Code" (QR-code scannen) (sticker aan de binnenkant van het apparaat) of voer de code handmatig in.
- Tik: op "SAVE" (OPSLAAN) - bevindt zich rechtsboven in het scherm. Het apparaat is nu gekoppeld en klaar om gegevens te verzenden.
- Voer locatiegegevens in: Locatienaam, koppel een tankmodule of maak/voeg toe aan een groep (meerdere locaties).
- Tik: op "Done" (Klaar) en tik vervolgens op "Start or Skip" (Starten of overslaan): Tutorial (tutorial in 3 stappen).
- Tik: op "I'm Ready" (Ik ben er klaar voor). Hiermee gaat u naar het startscherm om de zojuist gemaakte locatie te selecteren.
- Zoek & tik op de locatie: Om gegevens te bekijken
- Stel "Alert Thresholds" (Waarschuwingsdrempels) in: Watervolume, PV-spanning, ingangsvermogen en ingangsstroom

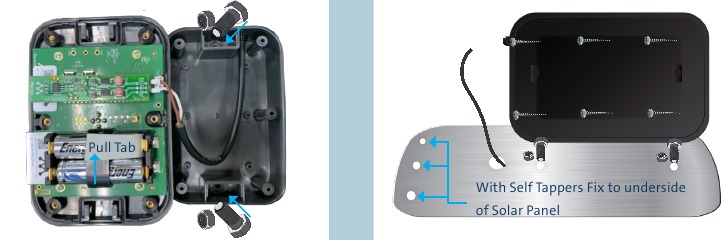

INSTALLATIE
- De module moet rechtop worden geplaatst met een antenne die recht naar de hemel wijst.
- Zorg ervoor dat er geen metaal, beton of andere structuren zijn die het signaal blokkeren, inclusief bomen en gebouwen.
- Haal de module en de zak met schroeven uit de doos.
- Verwijder voorzichtig het deksel van de basis en zorg ervoor dat de kabelaansluiting niet wordt beschadigd.
- Verwijder het lipje tussen de batterij en de klem, de unit is nu klaar om te verzenden.
- Plaats het deksel terug en steek de schroeven vanaf de onderkant van de basis in.
- Verwijder de montageplaat van de onderkant van de doos
- Voer de kabel door het ronde gat aan de bovenkant van de montageplaat.
- Bevestig de module aan de montageplaat door:
- De schroefdeksels op het deksel op te tillen en de bouten in te steken
- Steek deze bouten door de montageplaat en draai de moeren vast
- Schroef de montageplaat aan de onderkant van het zonnepaneelframe vast door de drie voorgeboorde gaten, waarbij u eraan denkt dat de kabel slechts 4 meter lang is en het CIU903-aansluitpunt moet bereiken (zelftappende schroeven zijn niet inbegrepen).
- Schroef de antenne op het deksel van de module
- Leid de kabel terug naar het aansluitpunt van de CIU903
- Het is belangrijk om de kabel te beschermen tegen ongedierte en wilde dieren
Ga voor meer informatie naar www.grundfos.com/au/campaign/solar-connect
