Algemene informatie

Dit apparaat mag niet door kinderen worden gebruikt.
Kinderen mogen niet met het apparaat spelen.
Reiniging en gebruikersonderhoud mogen niet door kinderen worden uitgevoerd.

Apparaten kunnen worden gebruikt door personen met verminderde fysieke, zintuiglijke of mentale capaciteiten, evenals personen met een gebrek aan ervaring en kennis. Dit vereist dat ze onder toezicht staan of instructies krijgen over het gebruik van het apparaat op een veilige manier en dat ze de betrokken gevaren begrijpen.

Lees dit document voordat u het product installeert. Installatie en bediening moeten voldoen aan de lokale voorschriften en de erkende praktijkcodes.

Gevarenaanduidingen

De onderstaande symbolen en gevarenaanduidingen kunnen voorkomen in de installatie- en bedieningsinstructies, veiligheidsinstructies en service-instructies van Grundfos.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig persoonlijk letsel tot gevolg zal hebben.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig persoonlijk letsel tot gevolg kan hebben.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, licht of matig persoonlijk letsel tot gevolg kan hebben.

De gevarenaanduidingen zijn als volgt gestructureerd:

SIGNAALWOORD
Beschrijving van het gevaar
Gevolg van het negeren van de waarschuwing

Actie om het gevaar te vermijden.

Opmerkingen

De onderstaande symbolen en opmerkingen kunnen voorkomen in de installatie- en bedieningsinstructies, veiligheidsinstructies en service-instructies van Grundfos.

	Neem deze instructies in acht voor explosieveilige producten.
	Een blauwe of grijze cirkel met een wit grafisch symbool geeft aan dat er een actie moet worden ondernomen.
	Een rode of grijze cirkel met een diagonale balk, mogelijk met een zwart grafisch symbool, geeft aan dat een actie niet mag worden ondernomen of moet worden gestopt.
	Als deze instructies niet worden opgevolgd, kan dit leiden tot storingen of schade aan de apparatuur.
	Tips en advies die het werk gemakkelijker maken.

Doelgroep

Deze installatie- en bedieningsinstructies zijn bedoeld voor zowel professionele als niet-professionele gebruikers.

Productintroductie

Grundfos-jetpompen en -boosters zijn ontworpen voor huishoudelijk gebruik en zorgen voor een constante toevoer van schoon water naar huishoudens, tuinen en kleine commerciële toepassingen.

JP
JP is een zelfaanzuigende, eentraps centrifugaaljetpomp. De jetpomp heeft een uitstekende zuigcapaciteit en is ontworpen voor een lange en probleemloze werking. De ingebouwde ejector met geleideschoepen zorgt voor optimale zelfaanzuigende eigenschappen. JP is klein en compact, en de hefboom maakt JP handig en gemakkelijk mee te nemen. De pompbehuizing is gemaakt van roestvrij staal.

JP-boosters
JP-boosters zijn compacte systemen voor drukverhoging met drukregeling. De drukregeling geeft meer comfort aan de gebruiker, omdat het de pomp automatisch laat starten en stoppen, afhankelijk van de vraag. JP-boosters zijn verkrijgbaar in de volgende varianten:

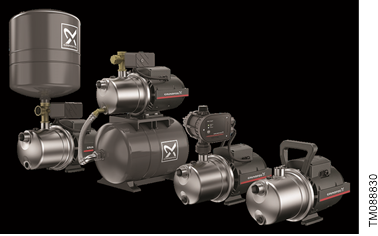

Van links naar rechts: JP PT-V, JP PT-H, JP PM en JP

JP PM: een jetpomp met een drukregelaar

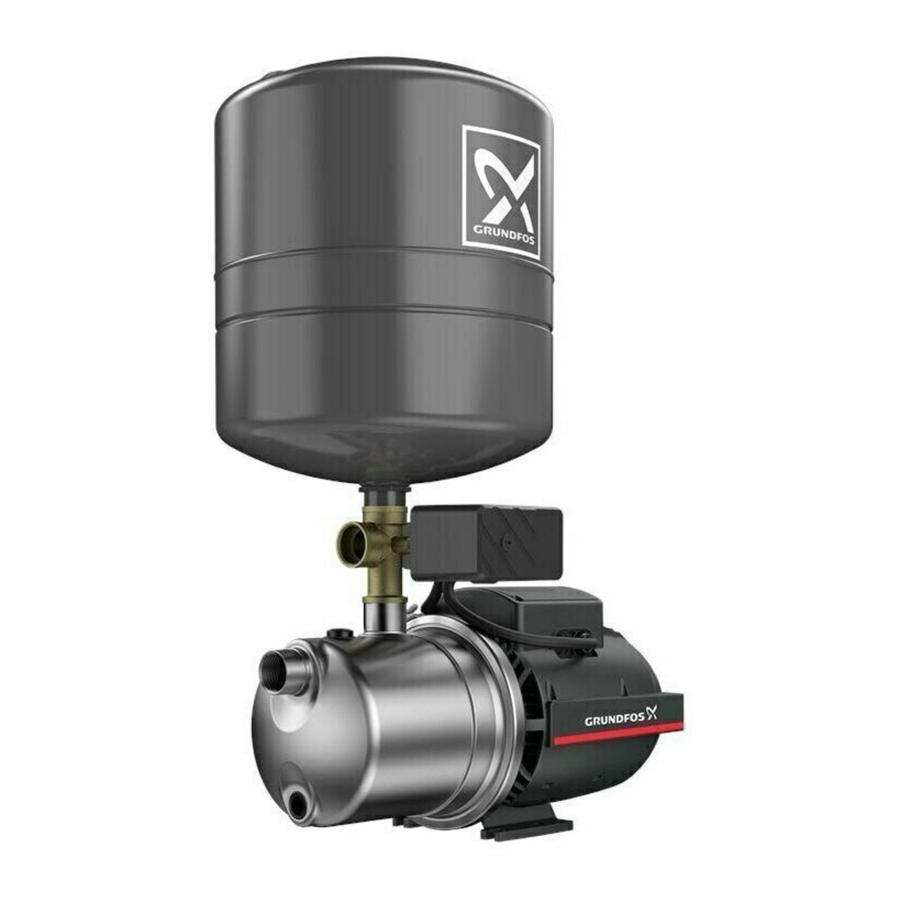

JP PT-V: een jetpomp met een verticale druktank en een drukschakelaar
JP PT-H: een jetpomp met een horizontale druktank en een drukschakelaar.

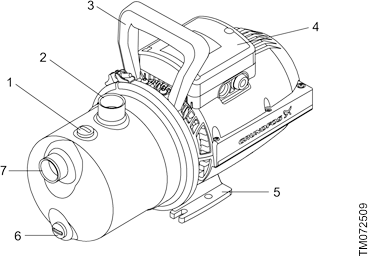

Productoverzicht, JP

Pos.	Beschrijving
1	Aanzuigplug
2	G1-uitlaataansluiting
3	Hefboom
4	Aansluitdoos en kabelaansluiting
5	Basisplaat
6	Aftapplug
7	G1-inlaataansluiting

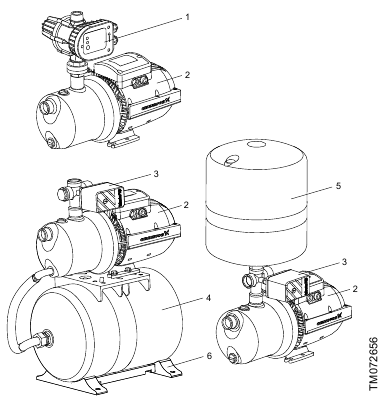

Productoverzicht, JP Booster

JP PM (boven), JP PT-H (links), JP PT-V (rechts)

Pos.	Beschrijving
1	Drukregelaar
2	JP-pomp
3	Drukschakelaar
4	Drukvat, horizontaal
5	Drukvat, verticaal
6	Basisplaat

Beoogd gebruik

Gebruik het product uitsluitend volgens de specificaties die in deze installatie- en bedieningsinstructies staan vermeld.
Het product is geschikt voor drukverhoging van schoon water in huishoudelijke watertoevoersystemen.

Beoogd gebruik van de AISI 316-variant

Elektrische schok
Dood of ernstig persoonlijk letsel

Gebruik het product niet voor het reinigen en ander onderhoud van zwembaden of soortgelijke plaatsen als er mensen in het water zijn.

Verontreinigingen in het water
Licht of matig persoonlijk letsel

Gebruik het product niet voor drinkwater.

De AISI 316-variant van de JP-pomp is vooral geschikt voor zwembadreiniging en toepassingen met zout water.

Verpompte vloeistoffen

Ontvlambaar materiaal
Dood of ernstig persoonlijk letsel

Gebruik het product niet voor ontvlambare vloeistoffen zoals dieselolie, benzine of soortgelijke vloeistoffen. Het product mag alleen voor water worden gebruikt.

Giftig materiaal
Dood of ernstig persoonlijk letsel

Gebruik het product niet voor giftige vloeistoffen. Het product mag alleen voor water worden gebruikt.

Bijtende stof
Dood of ernstig persoonlijk letsel

Gebruik het product niet voor agressieve vloeistoffen. Het product mag alleen voor water worden gebruikt.

Als het water zand, grind of ander vuil bevat, bestaat het risico op verstopping en schade aan de pomp. Installeer een filter aan de inlaatzijde of pas een drijvende zeef toe om de pomp te beschermen.

Het product is geschikt voor het verpompen van schone, dunne, niet-agressieve, niet-toxische en niet-explosieve vloeistoffen zonder vaste deeltjes of vezels. Voorbeelden van vloeistoffen:

drinkwater
regenwater.

Identificatie

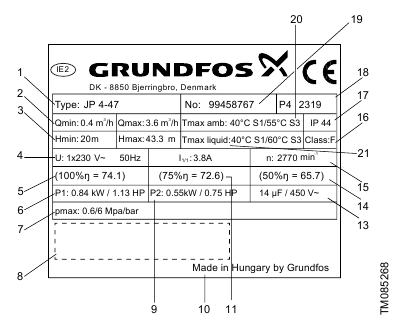

Voorbeeld van een naamplaatje voor JP en JP Booster

Pos.	Beschrijving
1	Type
2	Min. en max. debiet
3	Min. en max. opvoerhoogte
4	Voedingsspanning en frequentie
5	Efficiëntie bij 100% belasting
6	Stroomverbruik
7	Max. druk
8	Goedkeuringen
9	Nominaal vermogen
10	Land van herkomst
11	Efficiëntie bij 75% belasting
12	Volle stroomsterkte
13	Condensatorgegevens
14	Efficiëntie bij 50% belasting
15	Rotatiesnelheid
16	Isolatieklasse
17	Beschermingsklasse
18	Fabriekscode en productiecode (jaar en week)
19	Productnummer
20	Max. omgevingstemperatuur
21	Max. vloeistoftemperatuur

Typesleutel, JP-pomp en -booster
Voorbeeld:
JP. 3-. 42. PT-. V. 1x230 V. 50 Hz. 2m. SCHUKO. HU

	Beschrijving
JP	Jetpomp
3-	Max. debiet [m³/u]
42	Max. opvoerhoogte [m]
PT-	Boostertype, indien van toepassing: PT: Drukvat PM: Drukregelaar PS: Drukschakelaar
V	Tanktype, indien van toepassing: V: Verticaal H: Horizontaal
1x230 V	Spanning [V]
50 Hz	Frequentie [Hz]
2m	Kabellengte [m]
SCHUKO	Stekkertype
HU	Land van herkomst

Het product ontvangen

Leveringsomvang, JP

De doos bevat de volgende items:

1 Grundfos JP-pomp
1 hefboomkit
1 snelgids
1 boekje met veiligheidsinstructies.

Leveringsomvang, JP Booster

De doos bevat de volgende items:

1 Grundfos JP Booster
1 snelgids
1 boekje met veiligheidsinstructies.

Installatievereisten

Locatie

Het product kan zowel binnen als buiten worden geïnstalleerd.
Let op het volgende:

Installeer het product zodat eenvoudige inspectie, onderhoud en service mogelijk zijn.
We raden aan om het product zo dicht mogelijk bij de te verpompen vloeistof te plaatsen.
We raden aan om het product in de buurt van een afvoer of in een lekbak die op een afvoer is aangesloten te installeren, om mogelijke condensatie van koude oppervlakken af te voeren.

Installatie van het product in een vorstgevoelige omgeving

Bescherm het product tegen bevriezing als het buiten wordt geïnstalleerd waar vorst kan optreden.

Omgevingstemperatuur tijdens bedrijf

Omgevingstemperatuur
0-40°C	De pomp kan continu draaien.
40-55°C	De oververhittingsbeveiliging zorgt ervoor dat de pomp met tussenpozen draait wanneer de luchttemperatuur te hoog is om de motor efficiënt te koelen. Voorbeeld van een intermitterende cyclus: de pomp draait 20 minuten en stopt 40 minuten voordat deze weer start. Zie de onderstaande tabel.
Intermitterende werking (S3-modus)
40-55°C		50 Hz	60 Hz
JP 3-42		AAN: 20 min UIT: 40 min	AAN: 20 min UIT: 40 min
JP 4-47		AAN: 15 min UIT: 45 min	AAN: 10 min UIT: 50 min
JP 4-54		AAN: 20 min UIT: 40 min	AAN: 20 min UIT: 40 min
JP 5-48		AAN: 20 min UIT: 40 min	AAN: 30 min UIT: 30 min

Minimale ruimte

Zorg voor voldoende ruimte voor service en onderhoud en voor motorkoeling.

We raden een vrije ruimte van 0,5 m aan drie zijden van het product aan.
De motor is ventilatorgekoeld, dus blokkeer de ventilatorafdekking niet.
Als u het product met één kant tegen een muur installeert, zorg er dan voor dat het naamplaatje zichtbaar is.

Mechanische installatie

Elektrische schok
Dood of ernstig persoonlijk letsel

Schakel de stroomtoevoer uit voordat u begint met werkzaamheden aan het product. Zorg ervoor dat de stroomtoevoer niet per ongeluk kan worden ingeschakeld.

Beknelde voeten
Licht of matig persoonlijk letsel

Draag veiligheidsschoenen bij het hanteren van het product.

Verontreinigingen in het water
Licht of matig persoonlijk letsel

Voordat de pomp wordt gebruikt voor het leveren van drinkwater, spoelt u de pomp grondig door met schoon water.

Maximale systeemdruk
Zorg ervoor dat het systeem waarin de pomp is geïnstalleerd, is ontworpen voor de maximale pompdruk.
Wanneer u een terugslagklep in het leidingsysteem installeert, zorg er dan voor dat het systeem een expansievat bij de waterverwarmer heeft en dat de overdrukventiel in de waterverwarmer is aangesloten op een afvoer. Voer de installatie uit in overeenstemming met de lokale voorschriften.
De maximale inlaatdruk is afhankelijk van de opvoerhoogte op het actuele werkpunt. De som van de inlaatdruk en de opvoerhoogte mag de maximale systeemdruk niet overschrijden.
We raden aan om een overdrukventiel te installeren om de pomp te beschermen, zodat de uitlaatdruk de maximale systeemdruk niet overschrijdt.

Inlaat- en uitlaatleidingen
Neem de volgende algemene voorzorgsmaatregelen in acht bij het aansluiten van de inlaat- en uitlaatleidingen.
Laat de pomp de leidingen niet ondersteunen. Gebruik leidinghangers of andere steunen met de juiste tussenpozen om leidingsteun in de buurt van de pomp te bieden.
De binnendiameter van de leidingen mag nooit kleiner zijn dan de diameter van de pomppoorten.

Installeer de leidingen zo dat luchtbellen worden vermeden, vooral aan de inlaatzijde van de pomp.
Gebruik excentrische verloopstukken met de taps toelopende zijde naar beneden.
Zorg ervoor dat de leidingen zo recht mogelijk zijn om onnodige bochten en fittingen te vermijden. We raden pijpbochten van 90° met lange radius aan om wrijvingsverlies te verminderen.
Laat de inlaatleiding zo direct mogelijk lopen en zorg er idealiter voor dat de lengte minstens tien keer de leidingdiameter is.
Laat indien mogelijk een horizontale inlaatleiding lopen. We raden een geleidelijke opwaartse helling aan voor pompen die werken in aanzuigomstandigheden en een geleidelijke neerwaartse helling voor pompen die werken in omstandigheden met positieve inlaatdruk.
Een korte leiding moet dezelfde diameter hebben als de inlaatpoort of groter.
Een lange leiding moet één of twee maten groter zijn dan de inlaatpoort, afhankelijk van de lengte.

Aanbevolen leidinginstallatie om wrijving en luchtbellen te voorkomen

Correcte leidingmaatvoering voor aansluiting op de pompzuiging of -pers

Installatievoorbeelden

We raden u aan de installatievoorbeelden te volgen.
Kleppen worden niet meegeleverd met de pomp.

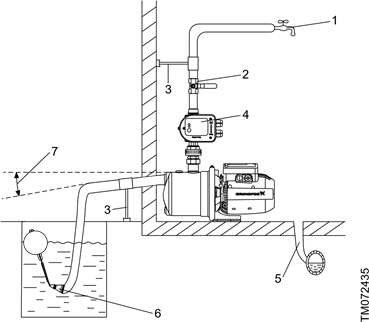

Aanzuiging uit een tank

Pos.	Beschrijving
1	Hoogste aftappunt.
2	Afsluitklep.
3	Leidingsteun.
4	Drukregelaar.
5	Afvoer naar het riool.
6	Zeef. Een voetklep is optioneel. We raden aan om een voetklep te gebruiken in combinatie met JP PM.
7	5° hoek.

Aanzuiging uit een waterput
Dit installatievoorbeeld toont JP PM, maar het is van toepassing op alle varianten van de JP-reeks.

Pos.	Beschrijving
1	Hoogste aftappunt.
2	Afsluitklep.
3	Leidingsteun.
4	Drukregelaar.
5	5° hoek.
6	Voetklep met zeef. De voetklep is optioneel. We raden aan om een voetklep te gebruiken in combinatie met JP PM.
7	Pompafdekking.

Elektrische aansluiting

Elektrische schok
Dood of ernstig persoonlijk letsel

Schakel de stroomtoevoer uit voordat u begint met werkzaamheden aan het product. Zorg ervoor dat de stroomtoevoer niet per ongeluk kan worden ingeschakeld.

Elektrische schok
Dood of ernstig persoonlijk letsel

Het product wordt geleverd met een aardgeleider en een geaarde stekker. Om het risico op elektrische schokken te verminderen, moet u ervoor zorgen dat het product alleen is aangesloten op een correct geaard, geaard stopcontact (beschermende aarde).

Elektrische schok
Dood of ernstig persoonlijk letsel

Als de nationale wetgeving een aardlekschakelaar (RCD) of equivalent vereist in de elektrische installatie, moet dit type A of beter zijn.

Elektrische schok
Dood of ernstig persoonlijk letsel

Als het product wordt gebruikt voor het reinigen of onderhouden van zwembaden, tuinvijvers of soortgelijke plaatsen, zorg er dan voor dat het product wordt gevoed via een aardlekschakelaar (RCD) met een nominale lekstroom van niet meer dan 30 mA.

Alle elektrische aansluitingen moeten worden uitgevoerd door gekwalificeerde personen in overeenstemming met de lokale voorschriften.
Zorg ervoor dat de elektrische installatie de nominale stroom [A] van het product ondersteunt. Zie het typeplaatje van het product.

Bedradingsschema, JP

Pos.	Beschrijving
1	Rood
2	Blauw
3	Zwart
4	Condensator

Motorbeveiliging

De pomp is voorzien van stroom- en temperatuurafhankelijke motorbeveiliging. Als de pomp zonder water draait, geblokkeerd is of anderszins overbelast is, wordt de ingebouwde thermische schakelaar uitgeschakeld. Wanneer de motor voldoende is afgekoeld, start hij automatisch opnieuw.
Er is geen externe motorbeveiliging vereist.

Elektrische aansluiting, PM START

Elektrische aansluiting

Elektrische schok
Dood of ernstig persoonlijk letsel

Schakel de stroomtoevoer uit voordat u begint met werkzaamheden aan het product. Zorg ervoor dat de stroomtoevoer niet per ongeluk kan worden ingeschakeld.

Elektrische schok
Dood of ernstig persoonlijk letsel

Sluit het product aan op de beschermende aarde en zorg voor bescherming tegen indirect contact in overeenstemming met de lokale voorschriften.
Stroomkabels zonder stekker moeten worden aangesloten op een stroomonderbreker die is opgenomen in de vaste bedrading volgens de lokale bedradingsvoorschriften.
De installatie moet zijn voorzien van een aardlekschakelaar (RCD) met een uitschakelstroom van minder dan 30 mA.
De drukregelaar moet worden aangesloten op een externe hoofdschakelaar met een contactafstand van minimaal 3 mm in alle polen.

Alle elektrische aansluitingen moeten worden uitgevoerd door gekwalificeerde personen in overeenstemming met de lokale voorschriften.
Het product kan worden gevoed door een generator of andere alternatieve stroomvoorzieningen, mits aan de vereisten voor de stroomvoorziening wordt voldaan.

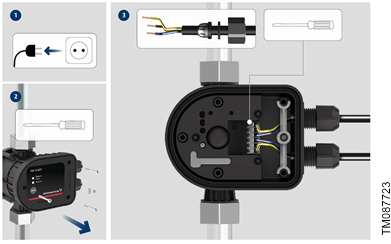

Sluit producten die met een stekker zijn geleverd aan met behulp van de meegeleverde kabel en stekker. Sluit producten zonder gemonteerde kabel en stekker aan volgens de volgende instructies:

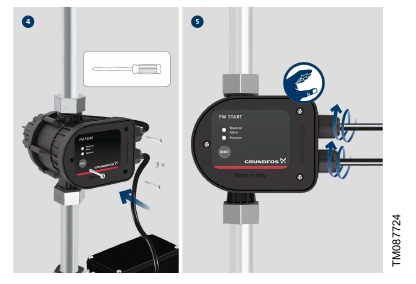

Verwijder het bedieningspaneel van de voorkant van het product.
Maak de elektrische aansluiting volgens het bedradingsschema.

Plaats het bedieningspaneel stevig vast met alle vier de bevestigingsschroeven om beschermingsklasse IP65 te behouden.

Pompmodel Aanbevolen kabeltype

JP 3-42 en JP 4-47 H05 RN-F

JP 4-54 en JP 5-48 H07 RN-F

Bedradingsschema's
Bedradingsschema voor eenfasige pompen

Bedradingsschema voor driefasige pompen

Opstarten van het product

Elektrische schok
Dood of ernstig persoonlijk letsel

Gebruik het product niet voor het reinigen en ander onderhoud van zwembaden of soortgelijke plaatsen als er mensen in het water zijn.

Heet oppervlak
Licht of matig persoonlijk letsel

Gebruik beschermende handschoenen als de vloeistof- of omgevingstemperatuur hoger is dan 40°C.

Heet oppervlak
Licht of matig persoonlijk letsel

Laat de pomp niet continu draaien met een gesloten inlaat- of uitlaatklep.

Hete of koude vloeistof
Licht of matig persoonlijk letsel

Zorg ervoor dat ontsnappende hete of koude vloeistof geen letsel veroorzaakt aan personen of schade aan de apparatuur.

Schakel de stroomtoevoer pas in als de pomp met vloeistof is gevuld.
Het aantal starts en stops mag niet meer dan 20 keer per uur bedragen.
De pomp mag niet langer dan 5 minuten draaien zonder water te leveren.
Gebruik het product alleen voor het beoogde gebruik en voor de verpompte vloeistoffen die in deze installatie- en bedieningsinstructies worden vermeld.

Opstarten van JP PM
Raadpleeg voor JP-pompen met drukregelaar de PM START-snelstartgids voor instructies over het starten van het product.

http://net.grundfos.com/qr/i/98388184

Als er binnen vijf minuten na het opstarten geen druk in het systeem is opgebouwd, wordt de droogloopbeveiliging geactiveerd en wordt de pomp gestopt. Controleer de aanzuigomstandigheden van de pomp voordat u probeert deze opnieuw te starten.

Inlopen van de asafdichting
De asafdichtingsvlakken worden gesmeerd door de verpompte vloeistof. Er kan een lichte lekkage van de asafdichting optreden van maximaal 10 ml per dag of 8 tot 10 druppels per uur. Onder normale omstandigheden zal de lekkende vloeistof verdampen. Als gevolg hiervan wordt er geen lekkage gedetecteerd.
Wanneer de pomp voor het eerst wordt gestart of wanneer de asafdichting is vervangen, is een bepaalde inloopperiode vereist voordat de lekkage tot een acceptabel niveau is gereduceerd. De tijd die hiervoor nodig is, is afhankelijk van de bedrijfsomstandigheden, dat wil zeggen dat telkens wanneer de bedrijfsomstandigheden veranderen, een nieuwe inloopperiode wordt gestart.
Lekkende vloeistof wordt afgevoerd via de afvoergaten in de motorflens.
Installeer het product op een zodanige manier dat lekkage geen ongewenste gevolgschade kan veroorzaken.

Service

Elektrische schok
Dood of ernstig persoonlijk letsel

Schakel de stroomtoevoer uit voordat u met werkzaamheden aan het product begint. Zorg ervoor dat de stroomtoevoer niet per ongeluk kan worden ingeschakeld.

Chemisch gevaar
Dood of ernstig persoonlijk letsel

Zorg ervoor dat het product alleen voor water is gebruikt. Als het product is gebruikt voor het verpompen van agressieve vloeistoffen, spoel het systeem dan met schoon water voordat u aan het product gaat werken.

Biologisch gevaar
Dood of ernstig persoonlijk letsel

Zorg ervoor dat het product alleen voor water is gebruikt. Als het product is gebruikt voor het verpompen van agressieve vloeistoffen, spoel het systeem dan met schoon water voordat u aan het product gaat werken.

Systeem onder druk
Dood of ernstig persoonlijk letsel

Tap het systeem af of sluit de afsluiters aan beide zijden van de pomp voordat u de pomp demonteert. Draai de aftapplug langzaam los en maak het systeem drukloos.

Verontreinigingen in het water
Licht of matig persoonlijk letsel

Voordat de pomp wordt gebruikt voor de levering van drinkwater, moet u de pomp grondig spoelen met schoon water.
Gebruik reserveonderdelen die zijn goedgekeurd door Grundfos.

Alleen gekwalificeerde personen mogen de pomp onderhouden.

Onderhoud

Het product is onderhoudsvrij tijdens normaal bedrijf. Gebruik voor het reinigen een droge en stofvrije doek.

Servicesets

Zie voor meer informatie over servicesets het Grundfos Product Center op www.productselection.grundfos.com.

Opslag van het product

Elektrische schok
Dood of ernstig persoonlijk letsel

Schakel de stroomtoevoer uit voordat u met werkzaamheden aan het product begint. Zorg ervoor dat de stroomtoevoer niet per ongeluk kan worden ingeschakeld.

Als het product voor een bepaalde tijd moet worden opgeslagen, bijvoorbeeld tijdens de winter, tap het dan af door de aftapplug te verwijderen en het product binnenshuis op een droge plaats op te slaan.
Tijdens opslag moet de temperatuur tussen -40 en +70 ˚C liggen en een maximale relatieve luchtvochtigheid van 98% RV hebben.

Vorstbeveiliging

Als het product niet wordt gebruikt tijdens vorstperioden, moet het worden afgetapt om schade te voorkomen.

Foutopsporing van het product

Elektrische schok
Dood of ernstig persoonlijk letsel

Schakel de stroomtoevoer uit voordat u met werkzaamheden aan het product begint. Zorg ervoor dat de stroomtoevoer niet per ongeluk kan worden ingeschakeld.

Chemisch gevaar
Dood of ernstig persoonlijk letsel

Zorg ervoor dat het product alleen voor water is gebruikt. Als het product is gebruikt voor het verpompen van agressieve vloeistoffen, spoel het systeem dan met schoon water voordat u aan het product gaat werken.

Systeem onder druk
Dood of ernstig persoonlijk letsel

Tap het systeem af of sluit de afsluiters aan beide zijden van het product voordat u het product demonteert. Draai de aftapplug langzaam los en maak het systeem drukloos.

De pomp start niet

Oorzaak	Oplossing
Stroomuitval.	Schakel de stroomonderbreker in of vervang de zekeringen. Als de nieuwe zekeringen ook doorbranden, controleer dan de elektrische installatie.
De pomp is geblokkeerd door verontreinigingen.	Reinig de pomp. Reinig of vervang de zeef in de toevoerleiding.
De motor is defect.	Vervang de pomp.

De pomp stopt onverwachts tijdens bedrijf en start na een tijdje weer
De thermische schakelaar in de motor is uitgeschakeld vanwege oververhitting en werkt met tussenpozen. De thermische schakelaar wordt automatisch ingeschakeld wanneer de motor voldoende is afgekoeld. Als het probleem aanhoudt, controleer dan de mogelijke oorzaken:

Oorzaak	Oplossing
De waaier zit vast.	Reinig de pomp.
De motor is defect.	Vervang de pomp.
De omgevingstemperatuur is te hoog.	Zorg ervoor dat de omgevingstemperatuur lager is dan de maximale omgevingstemperatuur die op het typeplaatje staat vermeld.

De pomp draait wel, maar levert niet de verwachte hoeveelheid water

Oorzaak	Oplossing
De afvoerleiding is geblokkeerd. In dit geval levert de pomp doorgaans een verminderde hoeveelheid water met een hoge druk.	Reinig de leiding of open de afsluiters, indien aanwezig.
De pomp is niet gevuld met water.	Vul de pomp.
De toevoerleiding is geblokkeerd door verontreinigingen.	Reinig de toevoerleiding. Reinig of vervang de zeef in de toevoerleiding.
De pomp is geblokkeerd door verontreinigingen.	Reinig de pomp. Reinig of vervang de zeef in de toevoerleiding.
De aanzuighoogte is te hoog.	Wijzig de positie van de pomp. De aanzuighoogte mag niet hoger zijn dan 8 m.
De toevoerleiding is te lang.	Wijzig de positie van de pomp.
De diameter van de toevoerleiding is te klein.	Vervang de toevoerleiding.
De toevoerleiding is niet diep genoeg ondergedompeld.	Zorg ervoor dat de toevoerleiding voldoende is ondergedompeld.
De toevoerleiding lekt.	Repareer of vervang de leiding.

Foutopsporing van boosters met een drukregelaar

Bedieningspaneel, PM START
PM START biedt een gebruiksvriendelijke interface met indicator-leds en een resetknop.

Pos.	Beschrijving	Functie
1	Power on	De groene indicator brandt permanent wanneer de stroom is ingeschakeld.
1	Alarm	De groene indicator knippert wanneer er een storing in de pomp is.
2	Pump on	De gele indicator brandt wanneer de pomp in bedrijf is.
3	RESET	De knop wordt gebruikt voor het resetten van foutindicaties.

De "Alarm" (Alarm)-indicator knippert met regelmatige tussenpozen eenmaal
Voor systemen zonder drukvat.
De anti-cyclische functie heeft de pomp gestopt omdat de pomp te vaak start en stopt.

Oorzaak	Oplossing
Een kraan is na gebruik niet volledig gesloten.	Zorg ervoor dat alle kranen zijn gesloten.
Er is een klein lek in het systeem.	Zorg ervoor dat er geen lekkages in het systeem zijn.

De "Power on" (Stroom aan)-indicator brandt niet, ook al is de stroomtoevoer ingeschakeld

Oorzaak	Oplossing
De zekeringen in de elektrische installatie zijn doorgebrand.	Vervang de zekeringen. Als de nieuwe zekeringen ook doorbranden, controleer dan de elektrische installatie op storingen.
De aardlekschakelaar of de spanningsafhankelijke stroomonderbreker is uitgeschakeld.	Schakel de stroomonderbreker in.
De drukregelaar is defect.	Repareer of vervang de drukregelaar.

De "Pump on" (Pomp aan)-indicator brandt, maar de pomp start niet

Oorzaak	Oplossing
De stroomtoevoer naar de pomp is losgekoppeld.	Controleer de stekker- en kabelaansluitingen en zorg ervoor dat de ingebouwde stroomonderbreker van de pomp is uitgeschakeld.
De motorbeveiliging van de pomp is uitgeschakeld vanwege overbelasting.	Zorg ervoor dat de motor of pomp niet geblokkeerd is.
De pomp is defect.	Repareer of vervang de pomp.
De drukregelaar is defect.	Repareer of vervang de drukregelaar.

De pomp start niet wanneer er water wordt verbruikt

De "Pump on" (Pomp aan)-indicator is uitgeschakeld.

Oorzaak	Oplossing
Er is een te groot hoogteverschil tussen de drukregelaar en het aftappunt.	Pas de installatie aan of verhoog de startdruk.
De drukregelaar is defect.	Repareer of vervang de drukregelaar.

De pomp stopt niet

Oorzaak	Oplossing
De pomp kan niet de benodigde uitlaatdruk leveren.	Vervang de pomp.
De startdruk is te hoog ingesteld.	PM 1: De startdruk is in de fabriek ingesteld. Zorg ervoor dat uw product correct is gedimensioneerd. PM 2, PM TWIN: Verlaag de startdruk.
De terugslagklep zit vast in de open positie.	Reinig of vervang de terugslagklep.
De drukregelaar is defect.	Repareer of vervang de drukregelaar.

Foutopsporing van boosters met een drukvat

De booster start en stopt te vaak

Oorzaak	Oplossing
Onjuiste voordruk.	Pas de druk van het membraanvat aan.
Lekkage in leidingen.	Controleer en repareer de leidingen.
Het membraan is gebroken. Er ontsnapt water als de luchtventiel wordt ingedrukt.	Vervang het drukvat.

Foutopsporing van de drukschakelaar

De motor start niet

Oorzaak	Oplossing
Probleem met de drukschakelaar	Controleer of de drukschakelaar onder spanning staat. Controleer de spanning op de schakelaaraansluitingen. Zorg ervoor dat de voordruk van het vat de minimumwaarde van de drukschakelaar niet overschrijdt. Stel de voordruk in op 0,2 bar onder de minimumwaarde van de drukschakelaar.

De motor stopt niet wanneer de vraag naar water is gestopt

Oorzaak	Oplossing
Probleem met de drukschakelaar	Zorg ervoor dat de waarde waarop de drukschakelaar is ingesteld om de motor te stoppen, niet hoger is dan de druk die de pomp kan genereren (aanzuiging + levering). Stel de drukschakelaar in op een lagere druk. Controleer of de contacten van de drukschakelaar vrij kunnen bewegen. Zo niet, vervang dan de drukschakelaar.

De drukschakelaar start en stopt vaak tijdens normale waterlevering

Oorzaak	Oplossing
Onjuiste instelling van de drukschakelaar	Controleer de instelling van de drukschakelaar. Verhoog de instelwaarde stapsgewijs totdat het probleem is opgelost. Vergeet niet om de minimuminterventiedruk te resetten. Het membraan van het drukvat is gebroken. Vervang het drukvat.

Technische gegevens

Bedrijfsomstandigheden

Systeemdruk	Max. 6 bar / 0,60 MPa
Aanzuighoogte	Max. 8 m, inclusief drukverlies in de inlaatpijp bij een vloeistoftemperatuur van 20 °C
Vloeistoftemperatuur	S1 ¹⁾: Max. 40 °C S3 ²⁾: Max. 60 °C
Omgevingstemperatuur	S1¹⁾: 0-40 °C S3²⁾: 0-55 °C
Relatieve luchtvochtigheid	Max. 98%
Beschermingsklasse	IP44
Isolatieklasse	F
Voedingsspanning	1 × 220-240 V, 50/60 Hz 1 × 115 V, 60 Hz
Start-/stopfrequentie	Max. 20 per uur
Geluidsdrukniveau	Max. geluidsdrukniveau van de pomp: JP 3-42: 68 dB(A) JP 4-47: 70 dB(A) JP 4-54: 74 dB(A) JP 5-48: 81 dB(A)

S1-modus: De pomp werkt continu.
S3-modus: De pomp werkt met tussenpozen om de motor af te koelen.

Opvoerhoogte en debiet

Max. opvoerhoogte	JP 3-42: 42 m JP 4-47: 47 m JP 4-54: 54 m JP 5-48: 48 m
Max. debiet	JP 3-42: 3 m³/h JP 4-47: 4 m³/h JP 4-54: 4 m³/h JP 5-48: 5 m³/h

Inlaatdruk

Max. inlaatdruk

JP 3-42: 1,5 bar / 0,15 MPa
JP 4-47: 1,0 bar / 0,10 MPa
JP 4-54: 0,5 bar / 0,05 MPa
JP 5-48: 1,0 bar / 0,10 MPa

Diverse gegevens

Inschakeldruk	Vooraf ingestelde inschakeldruk (startdruk): JP PM: 1,5 bar JP PT-V: 2,2 bar JP PT-H: 2,2 bar
Min./max. opslagtemperatuur	-20/+70°C

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Grundfos JP, JP Booster Handleiding
