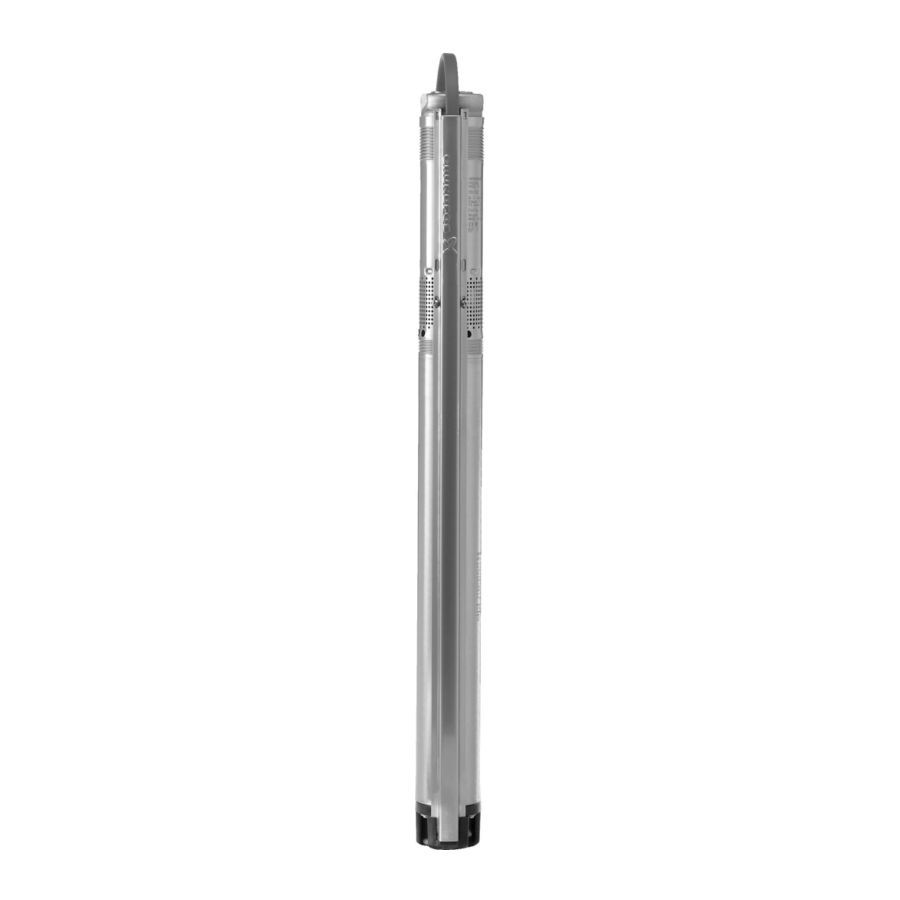

Grundfos SQ, SQE handleiding

Productintroductie

Elektrische schok
Dood of ernstig persoonlijk letsel

• De pomp mag niet worden gebruikt als er mensen in het water zijn.

Vul de pagina in met gegevens van het naamplaatje voordat u het product installeert.

Toepassingen

De SQ en SQE pompen zijn ontworpen voor het verpompen van dunne, schone, niet-agressieve, niet-explosieve vloeistoffen, die geen vaste deeltjes of vezels bevatten.
Typische toepassingen:

• Grondwatervoorziening voor
  • particuliere woningen
  • huishoudens
  • kleine waterwerken - irrigatiesystemen.
• Vloeistofoverdracht in tanks.
• Drukverhoging.

Generatorbedrijf

Het is veilig om de SQ/SQE met een generator te gebruiken.
De pomp kan veilig worden gebruikt met een generator die 50% groter is dan de P₁ (ingangsvermogen) waarden van de pomp.

Motor [kW]	Min. generatorgrootte [kW]	Aanbevolen generatorvermogen [kW]
0.7	1.2	1.5
1.15	1.9	2.5
1.55	2.6	3.2
1.85	2.8	3.50

Installatievereisten

Installatiedieptes

De maximale installatiediepte onder het statische waterniveau is 150 meter.
Zie de sectie over leidingaansluitingen.
Minimale installatiediepte onder het dynamische waterniveau:

• Verticale installatie: Tijdens het opstarten en bedrijf moet de pomp altijd volledig ondergedompeld zijn in water.
• Horizontale installatie: De pomp moet minstens 0,5 meter onder het dynamische waterniveau worden geïnstalleerd en gebruikt.
• Plaats een stroommantel als er een risico bestaat dat de pomp bedekt wordt door modder.

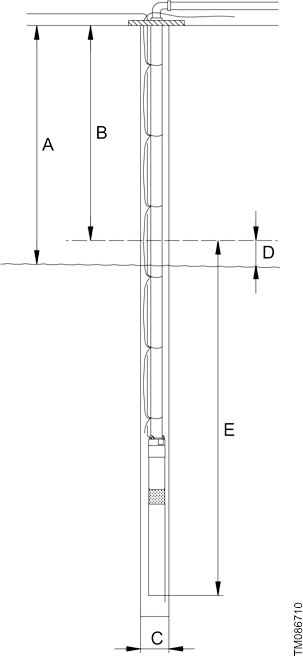

  Installatiediepte


Het dynamische waterniveau moet zich boven de pomp bevinden.

Pos.	Beschrijving
A	Dynamisch waterniveau
B	Statisch waterniveau
C	Bron diameter: min. 76 mm
D	Waterverlaging
E	Installatiediepte onder statisch waterniveau

Positievereisten

Zorg ervoor dat de pomp niet onder het horizontale vlak komt te liggen.

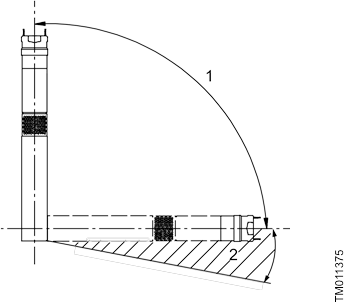

Positievereisten van de pomp

Pos.	Beschrijving
1	Toegestaan
2	Niet toegestaan

Bronvoorbereiding

Als de pomp in een bron wordt geïnstalleerd, verwijder dan zand en olie, omdat geen enkele pomp bestand is tegen het voortdurend verpompen van zandhoudend water.

Vereisten voor de verpompte vloeistof

Het maximale zandgehalte van het water mag niet hoger zijn dan 50 g/m³. Een hoger zandgehalte zal leiden tot een verkorting van de levensduur van de pomp en tot verstopping.
Neem voordat u vloeistoffen met een hogere viscositeit dan water verpompt contact op met Grundfos.
pH-waarden: 5-9.
Vloeistoftemperatuur:
De temperatuur van de verpompte vloeistof mag niet hoger zijn dan 35°C.
Als de werkelijke temperatuur van de verpompte vloeistof de opgegeven waarde overschrijdt of de bedrijfsomstandigheden anderszins buiten de opgegeven voorwaarden vallen, kan de pomp stoppen. Neem contact op met Grundfos.

Vloeistoftemperaturen en koeling

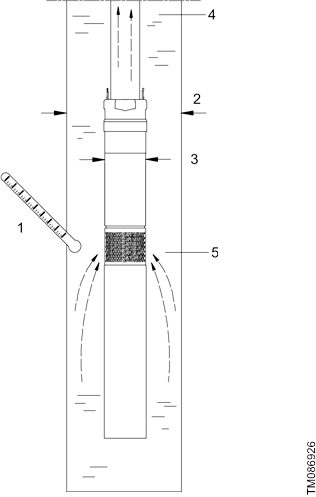

SQ/SQE pomp in een boorgat
Installeer de motor boven de bronfilter. Als er een stroommantel wordt gebruikt, kan de pomp vrij in het boorgat worden geïnstalleerd.

Pos.	Beschrijving
1	Vloeistoftemperatuur
2	Boorgatdiameter
3	Pompdiameter
4	Debiet
5	Stroom langs de motor naar de aanzuigzeef van de pomp

Zorg ervoor dat de temperatuur van de verpompte vloeistof niet hoger is dan 35°C voor voldoende motorkoeling.

De boorgatdiameter moet minstens 76 mm zijn.
Installeer de motor boven de bronfilter. Als er een stroommantel wordt gebruikt, kan de pomp vrij in het boorgat worden geïnstalleerd.
Laat de pomp niet langer dan 5 minuten tegen een gesloten klep draaien, omdat er geen koeling is, wat resulteert in oververhitting van de motor en de pomp.

Selectie van membraantank, voordrukinstelling en drukschakelaar

Systeem onder druk

Dood of ernstig persoonlijk letsel

• De installatie moet zijn ontworpen voor de maximale pompdruk.
  De pomp heeft een ingebouwde zachte starter die een aanlooptijd van 2 seconden biedt. Daarom is de druk bij de drukschakelaar en de membraantank tijdens het starten lager dan de inschakeldruk van de pomp die is ingesteld op de drukschakelaar. Deze lagere druk wordt de minimale druk genoemd (P_min = B + C).
  Membraantank en drukschakelaar


Pos.	Beschrijving
1	Ppre	Voordruk van membraantank.
2	Pmin	Gewenste minimale druk.
3	Pcut-in	Inschakeldruk ingesteld op drukschakelaar.
4	Pcut-out	Uitschakeldruk ingesteld op drukschakelaar.
5	Qmax	Maximaal debiet bij Pmin.
6	Membraantank
7	Drukschakelaar
A	Opvoerhoogte + opvoerhoogteverlies van dynamisch waterniveau tot membraantank.
B	Opvoerhoogte + opvoerhoogteverlies van membraantank tot hoogste kraan.
C	Minimale druk bij hoogste kraan.

Zorg ervoor dat de geselecteerde pomp een druk kan leveren die hoger is dan P_cut-out + A.

Drukovelasting bronsysteem

Om overdruk te voorkomen, installeert u een overdrukventiel stroomafwaarts van de bronkop. Het instelpunt van het overdrukventiel moet minstens 30 psi hoger zijn dan de drukinstelling.
Als er een overdrukventiel is geïnstalleerd, zorg er dan voor dat het is aangesloten op een geschikt afvoerpunt.

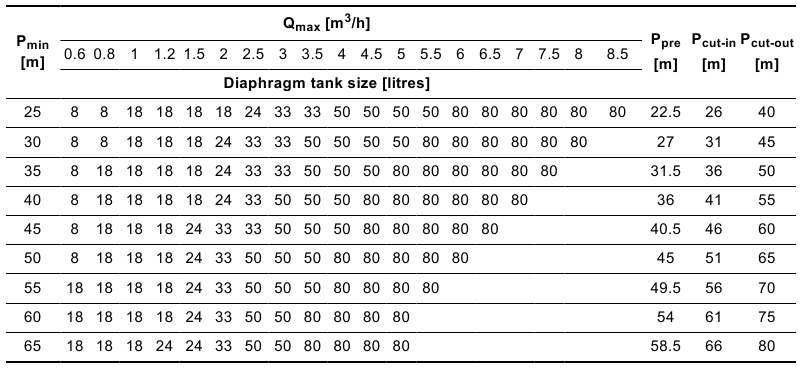

Met behulp van P_min en Q_max kunnen de minimale membraantankgrootte, de voordruk en de instellingen van de drukschakelaar worden gevonden in de onderstaande richtlijnentabel:
Voorbeeld
P_min = 35 m opvoerhoogte, Q_max = 2,5 m³/h.
Op basis van deze informatie kunnen de volgende waarden in de tabel worden gevonden:
Minimale membraantankgrootte = 33 liter.

Ppre	=31,5 m opvoerhoogte
Pcut-in	=36 m opvoerhoogte
Pcut-out	=50 m opvoerhoogte

1 m opvoerhoogte = 0,098 bar.

Het product installeren

Elektrische schok
Dood of ernstig persoonlijk letsel

• Voordat u aan de pomp gaat werken, dient u ervoor te zorgen dat de stroomtoevoer is uitgeschakeld en dat deze niet per ongeluk kan worden ingeschakeld.
• De pomp moet geaard zijn.
• De pomp moet worden aangesloten op een externe hoofdschakelaar met een minimum contactafstand van 3 mm in alle polen.
• Als de motorkabel beschadigd is, moet deze worden vervangen door Grundfos, een geautoriseerde Grundfos-servicewerkplaats of vergelijkbaar gekwalificeerde personen om gevaar te voorkomen.

De voedingsspanning, de nominale maximumstroom en de arbeidsfactor (PF) staan op het typeplaatje van de motor.
De vereiste spanning voor Grundfos-onderwatermotoren, gemeten aan de motorklemmen, is -10% tot +6% van de nominale spanning tijdens continu bedrijf, inclusief variatie in de voedingsspanning en verliezen in kabels.

Elektrische schok
Dood of ernstig persoonlijk letsel

• Als de pomp is aangesloten op een elektrische installatie waar een aardlekschakelaar (ELCB) wordt gebruikt als extra beveiliging, dan moet deze stroomonderbreker uitschakelen wanneer aardfoutstromen met DC-component (pulserende DC) optreden.

De aardlekschakelaar moet worden gemarkeerd met het volgende symbool: .

Elektrische schok
Dood of ernstig persoonlijk letsel

• Laat de pomp niet zakken of til hem niet op aan de motorkabel.

Giftige stof

Dood of ernstig persoonlijk letsel

• Reinig de pomp grondig voordat u drinkwater gaat verpompen.
• Gebruik de pomp niet voor drinkwater als de interne onderdelen in contact zijn geweest met deeltjes of stoffen die niet geschikt zijn voor water dat bestemd is voor menselijke consumptie.

De elektrische aansluiting moet worden uitgevoerd door een erkende elektricien in overeenstemming met de lokale voorschriften.

De pomp moet worden geïnstalleerd volgens de nationale waterreglementen en normen.

De pomp mag nooit worden aangesloten op een condensator of een ander type schakelkast dan CU 302.
De pomp mag nooit worden aangesloten op een externe frequentieomvormer.
Bevestig het afzonderlijke typeplaatje dat bij de pomp is geleverd in de buurt van de installatieplaats.

Voedingsspanning
1 × 200-240 V -10% / +6%, 50/60 Hz, PE.
Het stroomverbruik kan alleen worden gemeten met een echte RMS-instrument. Als andere instrumenten worden gebruikt, zal de gemeten waarde afwijken van de werkelijke waarde.
Op SQ/SQE-pompen kan typisch een lekstroom van 3,5 mA bij 230 V, 50 Hz worden gemeten. De lekstroom is evenredig met de voedingsspanning.
De SQE-pomp kan worden aangesloten op een schakelkast, type CU 302.

Voorbereiding

Grundfos MS 3- en MSE 3-onderwatermotoren hebben watergesmeerde glijlagers. Er is geen extra smering vereist.
De onderwatermotoren zijn in de fabriek gevuld met een speciale Grundfos-motorvloeistof (type SML 3), die vorstbestendig is tot -20 °C en geconserveerd om de groei van bacteriën te voorkomen.

Motorvloeistof bijvullen
Het niveau van de motorvloeistof is bepalend voor de levensduur van de lagers en daarmee voor de levensduur van de motor.
Als de motorvloeistof om welke reden dan ook is afgetapt of verloren, moet de motor worden bijgevuld met motorvloeistof.

Gebruik Grundfos-motorvloeistof SML 3.
Om de motor bij te vullen, gaat u als volgt te werk:

1. Verwijder de kabelbeschermer en scheid het pompgedeelte van de motor.

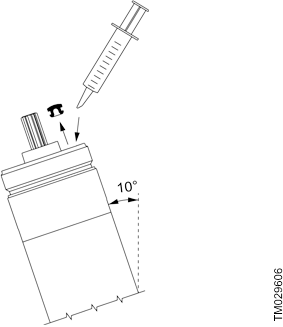

   Motorvloeistof bijvullen

2. Plaats de motor verticaal met een helling van ca. 10°. Als de motor in een bankschroef wordt geplaatst, raadpleeg dan het hoofdstuk over Montage van pompgedeelte en motor.
3. Verwijder de vulplug met een schroevendraaier of een vergelijkbaar hulpmiddel.
4. Spuit motorvloeistof in de motor met een vulspuit of met een vergelijkbaar hulpmiddel.
5. Om eventuele lucht te laten ontsnappen, beweegt u de motor van links naar rechts.
6. Plaats de vulplug terug en zorg ervoor dat deze goed vastzit.
7. Monteer het pompgedeelte en de motor. Zie het hoofdstuk over Montage van pompgedeelte en motor.
8. Plaats de kabelbeschermer terug.

Kabeldimensionering
Zorg er voor de installatie van de pomp voor dat u de juiste kabeldikte gebruikt voor de dompelpompkabel.
De doorsnede van de dompelpompkabel moet groot genoeg zijn om aan de spanningsvereisten te voldoen.

Berekening van de maximale kabellengte
Gebruik de volgende vergelijking ¹⁾:

1) Arbeidsfactor (PF) van de motoreenheid is 1.

Uitleg van de vergelijking

Symbool	Eenheid	Beschrijving
LMAX	[m]	Maximale kabellengte
U	[V]	Voedingsspanning
ΔU	[%]	Maximaal aanbevolen spanningsval in percentage
I	[A]	Maximale motorstroom
ρ	[Ω mm2/m]	Soortelijke weerstand van de kabel
ϥ	[mm2]	Dwarsdoorsnede van de afzonderlijke draden in de dompelpompkabel

Maximale motorstroom
De maximale motorstroom is afhankelijk van de motoreigenschappen en de elektrische installatie. Volgens IEC 60364-5-52:2009 moeten de installatie en de kabel worden gedimensioneerd voor een stroom die hoger is dan de maximale motorstroom.

Maximaal aanbevolen spanningsval

• Volgens IEC 60364-5-52:2009 is voor installatie in huishoudelijke toepassingen de maximaal aanbevolen spanningsval 5% voor kabellengtes tot 100 m.
• Voor installatie in industriële toepassingen en in regio's waar de IEC-norm niet van toepassing is, kunnen lokale voorschriften vereisen dat een andere maximumwaarde voor de spanningsval moet worden gebruikt voor de berekening van de maximale kabellengte.

Soortelijke weerstand van de dompelpompkabels
De soortelijke weerstand van de dompelpompkabels die door Grundfos voor SQ- en SQE-pompen worden geleverd, is 0,02 Ω mm²/m.

Maximale kabellengtes voor Grundfos MSF 3-motoren
De berekening van de maximale kabellengte voor de verschillende motorgroottes is gebaseerd op een spanningsval van 5% en een voedingsspanning van 240 V.
Als de bovenstaande berekening niet kan worden gebruikt, gaat u naar het Grundfos Product Center voor dimensionering.

Motorbeveiliging

De motor is voorzien van thermische overbelastingsbeveiliging en vereist geen extra motorbeveiliging.

Aansluiting van de motor

De motor kan rechtstreeks op het elektriciteitsnet worden aangesloten.
Starten/stoppen van de pomp gebeurt meestal via een drukschakelaar.

De drukschakelaar moet geschikt zijn voor het maximale aantal ampères van de specifieke pompgrootte.

Aansluiting van de motor

Pos.	Beschrijving
1	Drukschakelaar

De kabelbeschermer monteren

Om de kabelbeschermer te monteren, gaat u als volgt te werk:

1. Zorg ervoor dat de dompelpompkabel plat in de kabelbeschermer ligt.
2. Plaats de kabelbeschermer in de groef in de kabelstekker. De twee flappen van de kabelbeschermer moeten in de bovenrand van de pomphuls grijpen.
   Plaatsing van de kabelbeschermer in de kabelstekker

3. Bevestig de kabelbeschermer aan de aanzuigkorf van de pomp met de twee meegeleverde zelftappende schroeven.
   Bevestiging van de kabelbeschermer aan de aanzuigkorf van de pomp


De dompelpompkabel monteren

Verbind de dompelpompkabel en de motorkabel met een type KM Grundfos-kabelafsluitset. Verbind de dompelpompkabel en de motorkabel met een type KM Grundfos-kabelafsluitset.

Kabelafsluitset, type KM
Dwarsdoorsnede	Productnummer
1,5 tot 6,0 mm2	96021473

Neem voor grotere dwarsdoorsneden contact op met Grundfos.

Leidingaansluiting

Systeem onder druk

Dood of ernstig persoonlijk letsel

• Zorg ervoor dat het leidingwerk een voldoende drukwaarde heeft.

Houd bij het bepalen van de installatiediepte van de pomp rekening met de uitzetting van kunststof leidingen.
Gebruik bij het monteren van de stijgleiding een kettingpijpsleutel. De pomp moet worden vastgepakt bij de perskamer van de pomp.

De pomp vastpakken
Gebruik bij het aansluiten van kunststof leidingen een knelkoppeling tussen de pomp en het eerste leidinggedeelte.
Waar flensleidingen worden gebruikt, gebruikt u in het geval van flensleidingen sleufflenzen, zodat ze de dompelpompkabel kunnen opnemen.

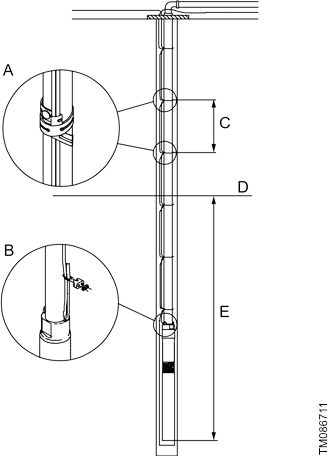

De afbeelding Leidingaansluiting hieronder toont een pompinstallatie.

Leidingaansluiting

Pos.	Beschrijving
A	Kabelklemmen
B	Trekkabel
C	3 m
D	Statisch waterniveau
E	Maximaal 150 m

Kabelklemmen
Kabelklemmen moeten om de 3 meter worden aangebracht.
Monteer de kabelklemmen losjes bij het aansluiten van kunststof leidingen, omdat kunststof leidingen uitzetten wanneer ze worden belast.
Waar flensleidingen worden gebruikt, monteert u de kabelklemmen boven en onder elke verbinding.

Wanneer de pomp in het boorgat wordt neergelaten
Zet de pomp vast met een onbelaste trekkabel.
Maak de trekkabel los zodat deze onbelast wordt en vergrendel hem aan de boorgatafdichting met draadsloten.

De trekkabel mag niet worden gebruikt om de pomp met de stijgleiding uit het boorgat te trekken.

Opstarten

Start de pomp niet voordat deze volledig is ondergedompeld in de vloeistof.
Start de pomp en stop deze niet voordat de verpompte vloeistof volledig schoon is, anders kunnen de pomponderdelen en de terugslagklep verstopt raken.

Minimumdebiet

Zorg ervoor dat het debiet minimaal 50 l/u is voor een goede motorkoeling.

De droogloopbeveiliging van de pomp is alleen effectief binnen het aanbevolen werkbereik van de pomp.

Ingebouwde beveiliging

In geval van overbelasting stopt de ingebouwde overbelastingsbeveiliging de pomp gedurende 5 minuten, waarna deze opnieuw start.
Als de pomp is gestopt vanwege drooglopen, start deze automatisch na 5 minuten.
Als de pomp opnieuw wordt gestart en het boorgat leeg is, stopt de pomp na 30 seconden.
Om de pomp te resetten, schakelt u de stroomtoevoer gedurende 1 minuut uit.
De motor is beschermd in geval van:

• drooglopen
• spanningspieken (tot 6000 V). In gebieden met een hoge bliksemintensiteit is externe bliksembeveiliging vereist.
• overspanning
• onderspanning
• overbelasting
• overtemperatuur.

SQE pumps, MSE 3 motors
Via de CU 302 kan de droogloopstoplimiet van de MSE 3 motoren worden aangepast aan de werkelijke toepassing.

Onderhoud en service

Servicekits, servicegereedschappen en de Grundfos Service Manual zijn op aanvraag verkrijgbaar bij Grundfos.
De pompen kunnen worden onderhouden in een Grundfos-servicecentrum.

Verontreinigde pompen

Toxische of radioactieve vloeistof

Dood of ernstig persoonlijk letsel

• Als een pomp is gebruikt voor een vloeistof die schadelijk is voor de gezondheid of giftig is, wordt de pomp als verontreinigd geclassificeerd.

Voordat u de pomp onderhoudt, moet u het personeel informeren over de verpompte vloeistof.
Als Grundfos wordt gevraagd om de pomp te onderhouden, moet er voordat de pomp voor service wordt geretourneerd contact worden opgenomen met Grundfos met details over de verpompte vloeistof, enz. Anders kan Grundfos weigeren de pomp voor service te accepteren.

Montage van pomponderdeel en motor

1. Plaats de motor horizontaal in een bankschroef en draai hem vast. Zorg ervoor dat de bankschroef op het gearceerde gedeelte van de motor klemt. Zie de onderstaande afbeelding Montage van pomponderdeel en motor.
2. Trek de pompas naar buiten in de positie die wordt weergegeven in de afbeelding Positie van de pompas.
   Positie van de pompas

3. Smeer het uiteinde van de motoras in met het vet dat bij de motor is geleverd.
4. Schroef het pomponderdeel op de motor (55 Nm).

De pompas moet aangrijpen op de motoras. Gebruik een steeksleutel op de klemvlakken van het pomponderdeel.

Montage van pomponderdeel en motor, met weergave van het beschikbare klemgebied

Motor (P2) [kW]	L [mm]
0.70	120
1.15	102
1.55	84
1.85	66

Zorg ervoor dat er geen speling is tussen het pomponderdeel en de motor.

Verwijdering van de terugslagklep

1. Knip de poten van de klepgeleider af met een zijkniptang of een soortgelijk gereedschap.

2. Draai de pomp ondersteboven.
3. Controleer of alle losse onderdelen uit de pomp vallen.
   De terugslagklep kan worden gemonteerd in een Grundfos-servicewerkplaats.

De kabelstekker op de motor plaatsen

Elektrische schok
Dood of ernstig persoonlijk letsel

• Verwijder de motorstekker niet.
• De kabel met stekker moet worden gemonteerd of verwijderd door een geautoriseerde Grundfos-servicewerkplaats of een vergelijkbaar gekwalificeerde persoon.

Om de kabelstekker te plaatsen, gaat u als volgt te werk:

1. Zorg voor het juiste type, de juiste doorsnede en lengte van de kabel.
2. Zorg ervoor dat de kabelstekker correct is ingevet.
3. Zorg ervoor dat de stroomvoorziening goed is geaard.
4. Zorg ervoor dat de motorcontactdoos schoon en droog is en dat de losse pakking is geplaatst.
5. Druk de kabelstekker op de motorcontactdoos.
   De kabelstekker op de motorcontactdoos plaatsen

6. Plaats en draai de vier schroeven vast (3,5 Nm).
   Zorg ervoor dat er geen speling is tussen de motor en de kabelstekker.

Opslag

Opslagtemperatuur: -20 °C tot +60 °C.

Vorstbescherming

Zorg ervoor dat de pomp wordt opgeslagen op een vorstvrije locatie en dat de motorvloeistof vorstbestendig is.
Bewaar de pomp niet zonder motorvloeistof erin.

Foutopsporing

Elektrische schok
Dood of ernstig persoonlijk letsel

• Voordat u met werkzaamheden aan het product begint, moet u ervoor zorgen dat de stroomtoevoer is uitgeschakeld en dat deze niet per ongeluk kan worden ingeschakeld.

De pomp werkt niet

Oorzaak	Oplossing
De zekeringen in de elektrische installatie zijn doorgebrand.	Vervang de doorgebrande zekeringen. Als de nieuwe ook doorbranden, controleer dan de elektrische installatie en de dompelpompkabel.
De aardlekschakelaar of de spanningsafhankelijke aardlekschakelaar is uitgeschakeld.	Schakel de stroomonderbreker in.
Geen stroomtoevoer.	Neem contact op met de elektriciteitsleverancier.
De motorbeveiliging heeft de stroomtoevoer afgesloten vanwege overbelasting.	Controleer of de motor/pomp geblokkeerd is.
De pomp/dompelpompkabel is defect.	Repareer/vervang de pomp/kabel.
Er is overspanning of onderspanning opgetreden.	Controleer de stroomtoevoer.
De pomp is defect.	Repareer/vervang de pomp.

De pomp werkt wel, maar geeft geen water

Oorzaak	Oplossing
De afvoerklep is gesloten.	Open de klep.
Geen water of een te laag waterniveau in het boorgat.	Vergroot de installatiediepte van de pomp, smoor de pomp of vervang deze door een kleiner model om een kleinere capaciteit te verkrijgen.
De terugslagklep zit vast in de gesloten positie.	Trek de pomp eruit en reinig of vervang de klep.
De aanzuigzeef is verstopt.	Trek de pomp eruit en reinig de zeef.
De pomp is defect.	Repareer/vervang de pomp.

De pomp werkt met een verminderde capaciteit

Oorzaak	Oplossing
De verlaging is groter dan verwacht.	Vergroot de installatiediepte van de pomp, smoor de pomp of vervang deze door een kleiner model om een kleinere capaciteit te verkrijgen.
De kleppen in de afvoerleiding zijn gedeeltelijk gesloten/geblokkeerd.	Controleer en reinig/vervang de kleppen indien nodig.
De afvoerleiding is gedeeltelijk verstopt door onzuiverheden (oker).	Reinig/vervang de afvoerleiding.
De terugslagklep van de pomp is gedeeltelijk geblokkeerd.	Trek de pomp eruit en controleer/vervang de klep.
De pomp en de stijgleiding zijn gedeeltelijk verstopt door onzuiverheden (oker).	Trek de pomp eruit. Controleer en reinig of vervang de pomp indien nodig. Reinig de leidingen.
De pomp is defect.	Repareer/vervang de pomp.
Lekkage in het leidingwerk.	Controleer en repareer het leidingwerk.
De stijgleiding is defect.	Vervang de stijgleiding.
Er is onderspanning opgetreden.	Controleer de stroomtoevoer.

Frequente starts en stops

Oorzaak	Oplossing
Het verschil van de drukschakelaar tussen de start- en stopdruk is te klein.	Vergroot het verschil. Zorg ervoor dat de stopdruk de werkdruk van de druktank niet overschrijdt en dat de startdruk hoog genoeg is om een voldoende watertoevoer te garanderen.
De watervoorkeurselektroden of niveauschakelaars in het reservoir zijn niet correct geïnstalleerd.	Pas de intervallen van de elektroden/niveauschakelaars aan om te zorgen voor een geschikte tijd tussen het in- en uitschakelen van de pomp. Zie de installatie- en bedieningsinstructies voor de gebruikte automatische apparaten. Als de intervallen tussen stoppen/starten niet kunnen worden gewijzigd via de automatische apparaten, kan de pompcapaciteit worden verminderd door de afvoerklep te smoren.
De terugslagklep lekt of zit halfopen vast.	Trek de pomp eruit en reinig/vervang de terugslagklep.
De voedingsspanning is instabiel.	Controleer de stroomtoevoer.
De motortemperatuur wordt te hoog.	Controleer de watertemperatuur.

Het stroomverbruik is te hoog

Oorzaak	Oplossing
Slechte verbinding in de leidingen, mogelijk in de verbinding.	Controleer de kabel en de kabelverbinding.
De voedingsspanning is te laag.	Controleer de stroomtoevoer.

Meggen

Voer geen megtest uit op een installatie met dit product, omdat de ingebouwde elektronica kan worden beschadigd.
Meggen

Niet toegestane tests

Gebruik geen isolatie- of hoogspanningstesters.


Gebruik een true RMS-instrument.

De stroomvoorziening controleren

Elektrische schok
Dood of ernstig persoonlijk letsel

• Voordat u met werkzaamheden aan het product begint, moet u ervoor zorgen dat de stroomvoorziening is uitgeschakeld en dat deze niet per ongeluk kan worden ingeschakeld.

1. Voedingsspanning
   Meet de spanning (RMS) tussen fase en nul. Sluit de voltmeter aan op de klemmen bij de aansluiting.
   De spanning moet 1 × 200-240 V -10% / +6%, 50/60 Hz, PE zijn, wanneer de motor is belast. Grote variaties in de voedingsspanning wijzen op een slechte stroomvoorziening, en de pomp moet worden gestopt totdat het defect is verholpen.


   Pos.	Beschrijving
   1	L
   2	N
   3	PE

2. Stroomverbruik
   Meet de stroom (RMS) terwijl de pomp werkt met een constante persdruk (indien mogelijk, bij de capaciteit waarbij de motor het zwaarst wordt belast). Zie het typeplaatje voor de maximale stroom.


Technische gegevens

Voedingsspanning
1 × 200-240 V -10% / +6%, 50/60 Hz, PE.
Werking via generator: De generatoroutput moet minimaal gelijk zijn aan de motor P1 [kW] + 50%.

Aanloopstroom
De aanloopstroom van de motor is gelijk aan de hoogste waarde die op het typeplaatje van de motor staat vermeld.

Vermogensfactor
PF = 1.

Motorvloeistof
Type SML 3.

Motorkabel
1.5 m, 3 × 1.5 mm², PE.

Vloeistoftemperatuur
Maximaal 35°C.

Grootte pompuitlaat
SQ 1, SQ 2, SQ 3: Rp 1 1/4.
SQ 5, SQ 7: Rp 1 1/2.

Pompdiameter
74 mm.

Diameter boorgat
Minimaal 76 mm.

Installatiediepte
Maximaal 150 m onder het statische waterniveau.

Nettogewicht
Maximaal 6.5 kg.

Geluidsdrukniveau

Het geluidsdrukniveau van de pomp ligt lager dan de grenswaarden die zijn vermeld in de EG-richtlijn 2006/42/EG betreffende machines.

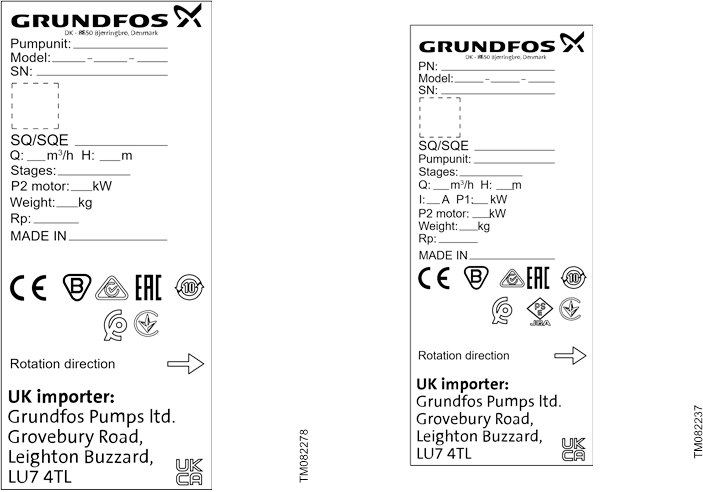

In te vullen typeplaatjes

Algemene informatie

Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en ouder en personen met verminderde fysieke, zintuiglijke of mentale vermogens of gebrek aan ervaring en kennis, mits ze onder toezicht staan ​​of instructies hebben gekregen over het veilige gebruik van het apparaat en de gevaren ervan begrijpen.
Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet zonder toezicht door kinderen worden uitgevoerd.

Lees dit document voordat u het product installeert. Installatie en bediening moeten voldoen aan de lokale voorschriften en erkende codes voor goede praktijken.

Gevarenaanduidingen

De onderstaande symbolen en gevarenaanduidingen kunnen voorkomen in de installatie- en bedieningsinstructies, veiligheidsinstructies en service-instructies van Grundfos.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig persoonlijk letsel tot gevolg zal hebben.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig persoonlijk letsel tot gevolg kan hebben.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, licht of matig persoonlijk letsel tot gevolg kan hebben.
De gevarenaanduidingen zijn op de volgende manier gestructureerd:
SIGNAL WORD
Beschrijving van het gevaar
Gevolg van het negeren van de waarschuwing

• Actie om het gevaar te vermijden.

Opmerkingen

De onderstaande symbolen en opmerkingen kunnen voorkomen in de installatie- en bedieningsinstructies, veiligheidsinstructies en service-instructies van Grundfos.

	Neem deze instructies in acht voor explosieveilige producten.
	Een blauwe of grijze cirkel met een wit grafisch symbool geeft aan dat er een actie moet worden ondernomen.
	Een rode of grijze cirkel met een diagonale balk, mogelijk met een zwart grafisch symbool, geeft aan dat een actie niet mag worden ondernomen of moet worden gestopt.
	Als deze instructies niet worden opgevolgd, kan dit leiden tot een storing of schade aan de apparatuur.
	Tips en advies die het werk gemakkelijker maken.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Grundfos SQ, SQE handleiding

Beschikbare talen
