GRUNDFOS Sololift2 C-3 Handleiding

In deze documentatie gebruikte symbolen

Het niet opvolgen van deze veiligheidsinstructies kan leiden tot persoonlijk letsel.

Het oppervlak van het product kan zo heet zijn dat het brandwonden of persoonlijk letsel kan veroorzaken.

Het niet opvolgen van deze veiligheidsinstructies kan leiden tot defecten of schade aan de apparatuur.
Opmerking
Opmerkingen of instructies die het werk vereenvoudigen en een veilige werking garanderen.

Algemene beschrijving

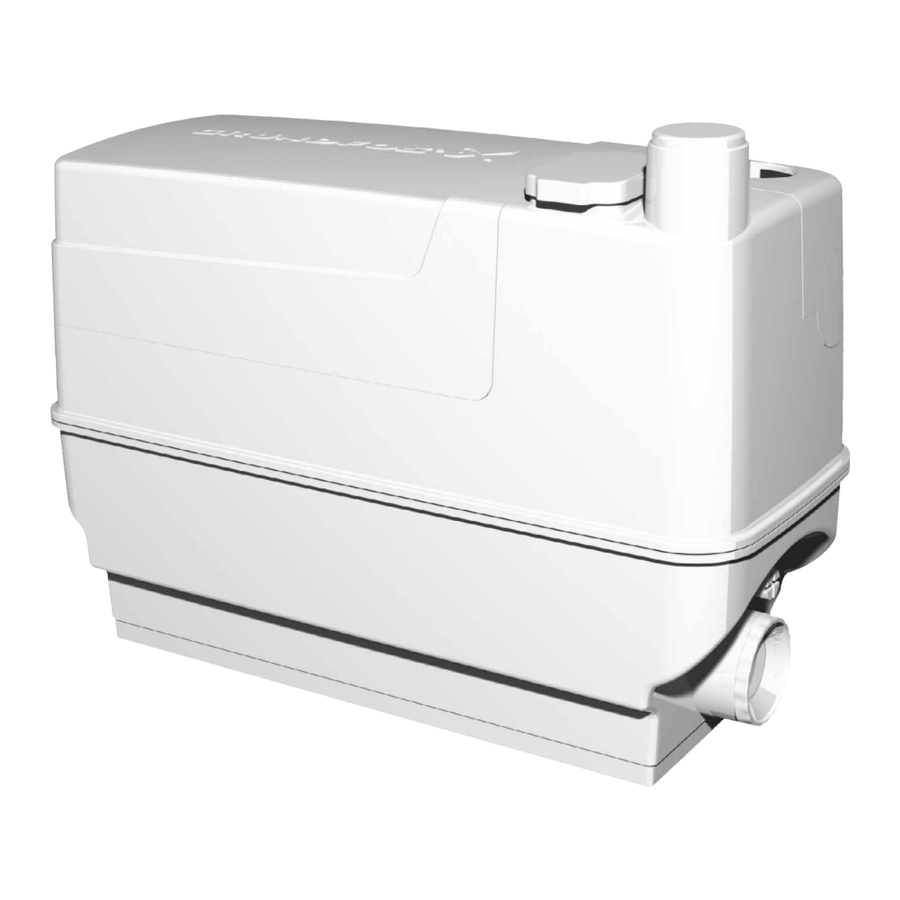

De C-3 is een klein, compact automatisch afvalwaterpompstation, geschikt voor het wegpompen van grijs afvalwater van plaatsen waar het niet rechtstreeks via een natuurlijk afschot naar de riolering kan worden afgevoerd.

Indien u voor een lange periode weg bent (bijv. vakantie), wordt aanbevolen om de watertoevoer naar de apparaten die op het afvalwaterpompstation zijn aangesloten, af te sluiten.

Toepassingen

Het product is geschikt voor het wegpompen van grijs afvalwater van een wasmachine, vaatwasser, gootsteen, badkuip, douche of waterontharders.
Opmerking
Het product moet aan de vloer worden bevestigd om opwaartse druk en draaien te voorkomen.

Te verpompen vloeistoffen

Grijs afvalwater tot 90 °C.
Pekel van waterontharders met een maximale temperatuur van 20 °C en maximaal 15% zout. Gewone vloeistoffen voor het reinigen van de aangesloten apparaten. pH-waarde: 4-10.

Het product mag geen agressieve chemicaliën of oplosmiddelen verpompen. Zie de beknopte handleiding.

Installatie

Trek of til het product niet aan de voedingskabel op.
Opmerking
Wij bevelen ten zeerste aan om een LC A2-alarmapparaat (accessoire) te installeren als een wasmachine, vaatwasser, badkuip en/of een douche op het afvalwaterpompstation zijn aangesloten.
De LC A2 geeft een akoestisch alarm en schakelt de wasmachine of vaatwasser uit als het waterniveau in de tank te hoog wordt.
Het product moet toegankelijk zijn voor onderhoud en reparatie.
Het product moet in een vorstvrije ruimte worden geplaatst om te voorkomen dat de verpompte vloeistof bevriest.
Zorg ervoor dat alle externe leidingen voldoende zijn geïsoleerd.
Opmerking
De afvoerleiding moet van stevig materiaal zijn gemaakt, zoals koper, of van stevig PVC met door een oplosmiddel gelaste verbindingen.
Om de overdracht van trillingen naar gebouwen te voorkomen, moet u ervoor zorgen dat de leidingen stevig zijn bevestigd en dat de fittingen niet kunnen bewegen en geen contact maken met bouwdelen.

Elektrische aansluiting

Zorg ervoor dat het product geschikt is voor de voedingsspanning en -frequentie die beschikbaar zijn op de installatieplaats.
De elektrische aansluiting moet worden uitgevoerd in overeenstemming met de lokale voorschriften.

Het product moet geaard zijn. De beschermingsaarde van het stopcontact moet op de beschermingsaarde van de pomp zijn aangesloten. De stekker moet daarom hetzelfde PE-aansluitsysteem hebben als dat van het stopcontact. Gebruik anders een geschikte adapter.
De installatie moet een aardlekstroomonderbreker bevatten ter bescherming tegen aardfoutstromen. Dit zorgt voor bescherming bij gebruik van een Schuko-stekker of een andere stekker met aardingspen.

Het product moet worden aangesloten op een hoofdschakelaar met een minimale contactopening van 3 mm in alle polen.
De thermische schakelaar schakelt de motor uit in geval van overtemperatuur en schakelt hem automatisch weer in na afkoeling.

Service

Het product mag alleen worden onderhouden door geschoold servicepersoneel.
Als de voedingskabel is beschadigd, moet deze worden vervangen door de fabrikant, de servicepartner van de fabrikant of een vergelijkbaar gekwalificeerd persoon.
Gebruik altijd originele reserveonderdelen van Grundfos om een veilige en betrouwbare werking te garanderen.
Zie www.productselection.grundfos.com voor servicesets.
Opmerking
Het product moet grondig worden gereinigd voordat het wordt teruggestuurd voor service. Anders vervalt de garantie.

Servicedocumentatie

Servicedocumentatie is beschikbaar op www.productselection.grundfos.com.
Opmerking
Als u vragen hebt, neem dan contact op met de dichtstbijzijnde Grundfos-onderneming of servicewerkplaats.

Onderhoud

Het afvalwaterpompstation vereist geen speciaal onderhoud, maar wij raden aan om de werking en de leidingaansluitingen ten minste eenmaal per jaar te controleren.
Opmerking
Als het afvalwaterpompstation is aangesloten op een wasmachine of gootsteen, raden wij aan om de vlotterschakelaar elke zes maanden te controleren op vezels en vet.
Vervang het koolstoffilter eenmaal per jaar. Zie de sectie Service-instructies.

Service-instructies

Dankzij het productontwerp is service eenvoudig in geval van een storing of geblokkeerde pomp.
Het product kan heet water bevatten.
Het oppervlak van het product kan zo heet zijn dat het brandwonden of persoonlijk letsel kan veroorzaken!

Voordat u service- of onderhoudswerkzaamheden uitvoert, dient u de zekering te verwijderen, de stekker uit het stopcontact te trekken of de stroomtoevoer uit te schakelen. Zorg ervoor dat de stroomtoevoer niet per ongeluk kan worden ingeschakeld.
Alle draaiende delen moeten tot stilstand zijn gekomen.
Het product mag alleen worden onderhouden door geschoold servicepersoneel.

1. Waaier zit vast

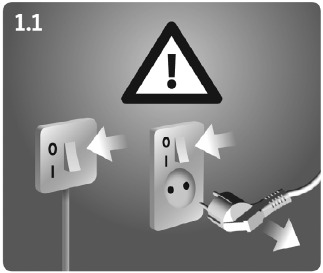

   1. Koppel de stroomtoevoer los.

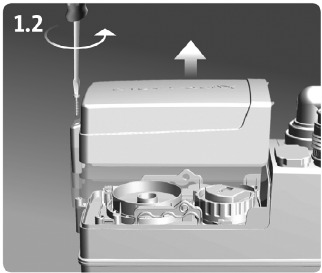

   2. Schroef de afdekking los.

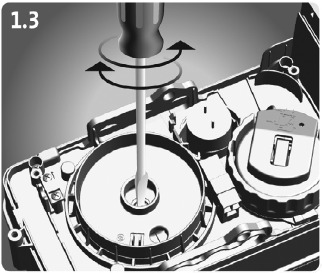

   3. Draai de motoras naar rechts en links met een schroevendraaier die in de gleuf in het aseinde is gestoken om de waaier te ontdoen van vuil.

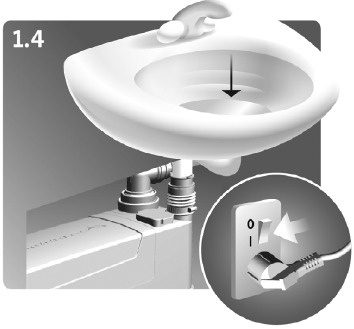

   4. Plaats de afdekking en schakel de stroomtoevoer in om te controleren of de waaier vrij kan draaien.

2. Werking met behulp van een boormachine

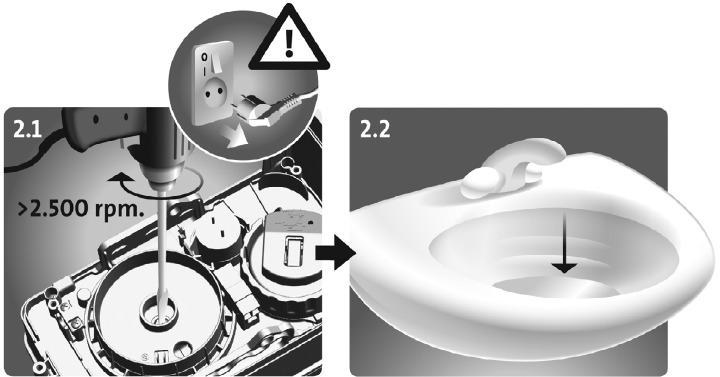

   1. Als het product niet elektrisch kan worden bediend, koppelt u de stroomtoevoer los en ledigt u de tank met behulp van een boormachine.

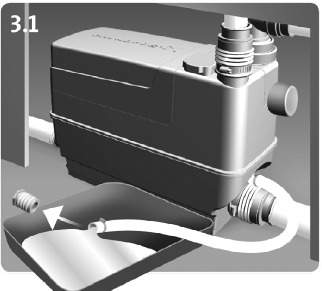

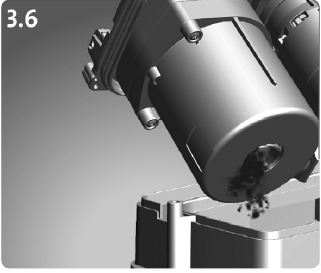

3. Vreemd voorwerp in tank
   1. Als het waterniveau in de tank hoger is dan de motorflens, koppelt u de stroomtoevoer los en ledigt u de tank met behulp van de afvoerslang.

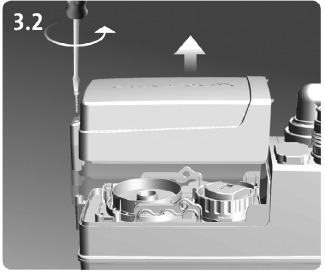

   2. Schroef de afdekking los.

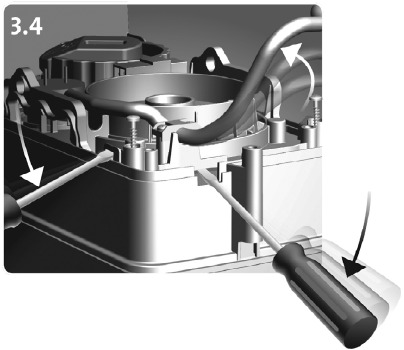

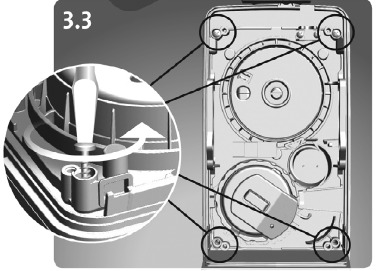

   3. Verwijder de vier schroeven van de motorflens.

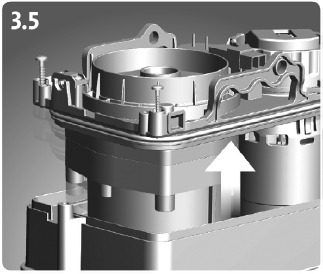

   4. Til de motorflens op om de compressie van de O-ring te verminderen. Steek een schroevendraaier in de inkeping onder de voedingskabel en druk deze naar beneden.

   5. Til de complete motor-pompeenheid aan de handgrepen uit.

      Opmerking
      Til de unit verticaal op voordat u hem kantelt.
   6. Controleer en reinig de waaier, de beschermbuis van de vlotterschakelaar en de tank.

      Opmerking
      Controleer of de vlotterschakelaar goed werkt voordat u de afdekking plaatst.
4. Leiding vlotterschakelaar geblokkeerd
   Opmerking
   De vlotterschakelaareenheid kan afzonderlijk worden verwijderd.
   Als het waterniveau in de tank hoger is dan de motorflens, koppelt u de stroomtoevoer los en ledigt u de tank met behulp van de afvoerslang. Zie 3.1.
   1.
      Schroef de afdekking los.

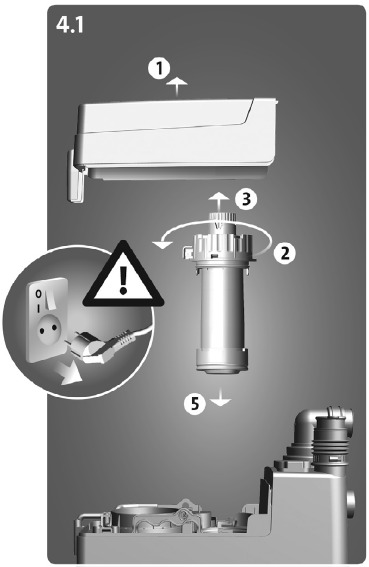

      Draai de bajonetsluiting 10 ° met de klok mee.
      Trek de vlotterschakelaareenheid eruit.
      Druk de twee lipjes op de beschermbuis in.
      Trek de beschermbuis naar beneden.

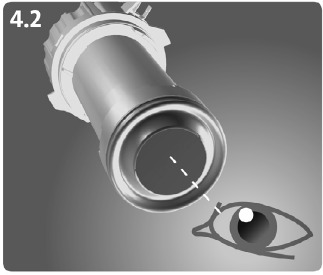

   2. Controleer en reinig de leiding van de vlotterschakelaar.

      Opmerking
      Controleer of de vlotterschakelaar goed werkt voordat u de afdekking plaatst.
      Opmerking
      Smeer de O-ringzitting van de vlotterschakelaar in de motorflens om de montage te vergemakkelijken.

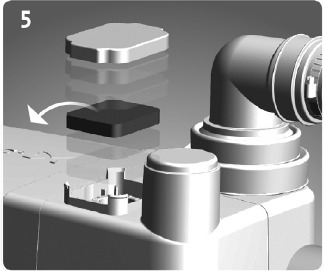

5. Koolstoffilter

   1. Vervang het koolstoffilter eenmaal per jaar om een voldoende filterfunctie te garanderen.
      Opmerking
      In plaats van een koolstoffilter kan Sololift ook worden ontlucht via een ontluchtingspijp. In dit geval is een ontluchtingsventiel nodig. Productnummer: 98059587.

Technische gegevens

Voedingsspanning
1 x 220-240 V - 10%/+ 6%, 50 Hz.
Stroomverbruik
640 W.
Vermogensfactor
Cos φ 0,66/0,90.
Toerental
2800 min^-1.
Nominale stroom
3,1 A.
Isolatieklasse
F.
Geluidsniveau
< 70 dB(A) tot 12050-2.
Debiet
Max. 204 l/min.
Systeemdruk
Maximale opvoerhoogte pomp: 8,0 m.
Maximale systeemopvoerhoogte: 6,0 m.
Opmerking
De systeemdruk mag niet hoger zijn dan 6 m opvoerhoogte om een voldoende afvoer van de aangesloten sanitaire voorzieningen te garanderen.
Voedingskabel
1,2 m, 0,75 mm² (H05VV-F-3G).
Nettogewicht
6,6 kg.
Start- en stopniveaus
Startniveau 1: 65 mm boven vloerniveau.
Startniveau 2: 115 mm boven vloerniveau.
Stopniveau: 35 mm boven vloerniveau.
Vloeistoftemperatuur
75 °C continu (90 °C gedurende 30 minuten).
Pekel van een waterontharder: maximaal 20 °C.
Pekel
Maximaal 15% zout.
Omgevingstemperatuur
+5 °C tot +35 °C.
Bedrijf
S3 - 50% - 1 minuut (30 seconden aan; 30 seconden uit).

Foutopsporing

Verwijder de zekering, trek de stekker uit het stopcontact of schakel de stroomtoevoer uit. Zorg ervoor dat de stroomtoevoer niet per ongeluk kan worden ingeschakeld.
Alle draaiende onderdelen moeten tot stilstand zijn gekomen.
Het product mag alleen worden onderhouden door getraind onderhoudspersoneel.
Zie ook paragraaf Service-instructies.
