Dell G2725D Handleiding

Voordat u in uw monitor werkt

1. Sla alle open bestanden op, sluit ze en sluit alle open applicaties af.
2. Schakel uw monitor uit.
3. Koppel uw monitor en alle aangesloten apparaten los van de stopcontacten.
4. Koppel alle aangesloten netwerkapparaten en randapparatuur, zoals toetsenbord, muis en dock, los van uw monitor.

   Om een netwerkkabel los te koppelen, koppelt u eerst de kabel los van uw monitor en vervolgens van het netwerkapparaat.
5. Verwijder eventuele mediakaarten en optische schijven van uw monitor, indien van toepassing.

Nadat u in uw monitor hebt gewerkt

Achtergebleven of losse schroeven in uw monitor kunnen uw monitor ernstig beschadigen. Bescherming tegen elektrostatische ontlading.

1. Plaats alle schroeven terug en zorg ervoor dat er geen losse schroeven in uw monitor achterblijven.
2. Sluit alle externe apparaten, randapparatuur of kabels aan die u hebt verwijderd voordat u aan uw monitor werkte.
3. Plaats alle mediakaarten, schijven of andere onderdelen terug die u hebt verwijderd voordat u aan uw monitor werkte.
4. Sluit uw monitor en alle aangesloten apparaten aan op de stopcontacten.
5. Schakel uw monitor in.

Onderdelen en bedieningselementen identificeren

Vooraanzicht

Tabel 1. Vooraanzicht van beschrijvingen.

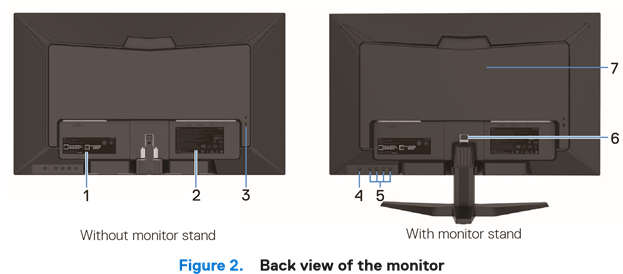

Achteraanzicht

Tabel 2. Achteraanzicht van beschrijvingen.

Zijaanzicht

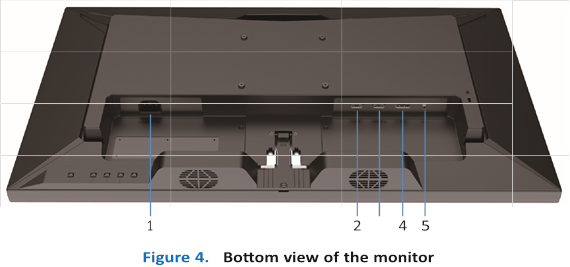

Onderaanzicht

Tabel 3. Onderaanzicht van beschrijvingen.

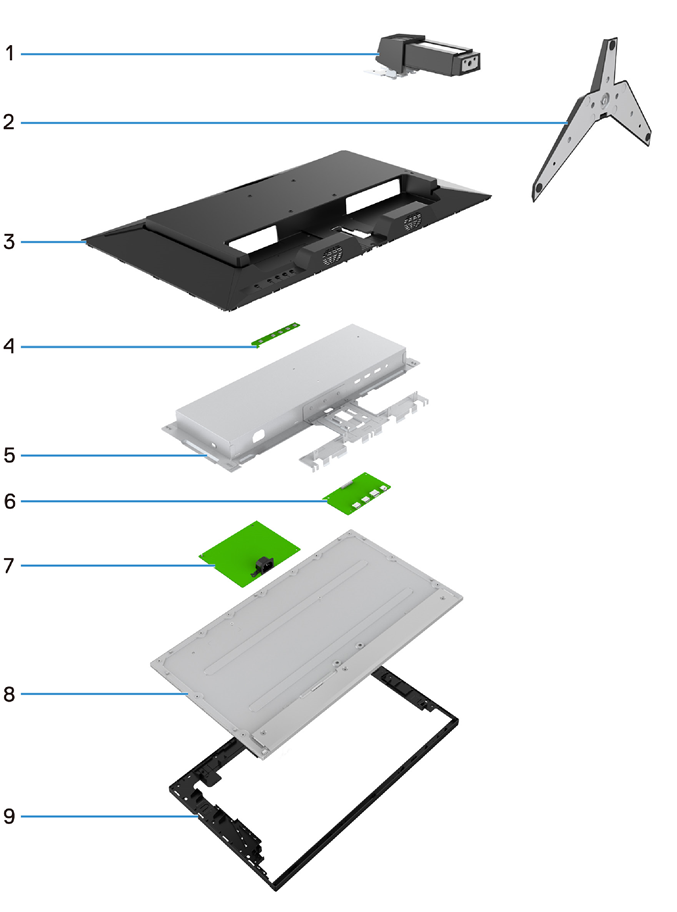

Belangrijkste onderdelen

Tabel 4. Onderdelen.

OPMERKING: Neem voor vervanging van het netsnoer, de aansluitkabel en de externe voeding (indien van toepassing) contact op met Dell:

1. Ga naar https://www.dell.com/support.
2. Controleer uw land of regio in het vervolgkeuzemenu Kies een land/regio in de rechteronderhoek van de pagina.
3. Klik op Neem contact met ons op naast het vervolgkeuzemenu voor het land.
4. Selecteer de juiste service- of supportlink op basis van uw behoeften.
5. Kies de methode om contact op te nemen met Dell die voor u handig is.

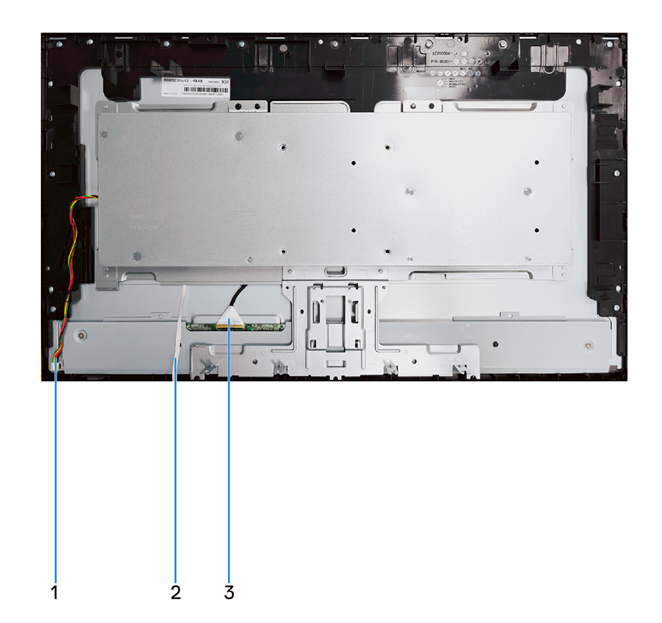

Bedradingsschema

De kabels aansluiten

Voordat u begint met een van de procedures in dit gedeelte, volgt u de Veiligheidsinstructies.

Voor uw veiligheid moet u ervoor zorgen dat het geaarde stopcontact waarop u het netsnoer aansluit, toegankelijk is voor de bediener en zich zo dicht mogelijk bij de apparatuur bevindt.
Om de stroom van de apparatuur los te koppelen, trekt u de stekker van het netsnoer uit het stopcontact door de stekker stevig vast te pakken. Trek nooit aan het snoer.

Er moet een gecertificeerd netsnoer bij deze apparatuur worden gebruikt. De relevante nationale installatie- en/of apparatuurvoorschriften moeten in overweging worden genomen. Er moet een gecertificeerd netsnoer worden gebruikt dat niet lichter is dan gewoon flexibel polyvinylchloride-snoer volgens IEC 60227 (aanduiding H05VV-F 3G 0,75 mm² of H05VVH2-F2 3G 0,75 mm²). Een alternatief flexibel snoer is synthetisch rubber.
OPMERKING: Sluit niet alle kabels tegelijkertijd aan op de computer.
OPMERKING: Dell-monitoren zijn ontworpen om optimaal te werken met Dell-meegeleverde kabels. Dell garandeert niet de videokwaliteit en prestaties bij gebruik van niet-Dell-kabels.
Om uw monitor aan te sluiten op de computer:

1. Schakel uw computer uit en koppel het netsnoer los.
2. Sluit de HDMI- of DP-kabel van uw monitor aan op de computer.

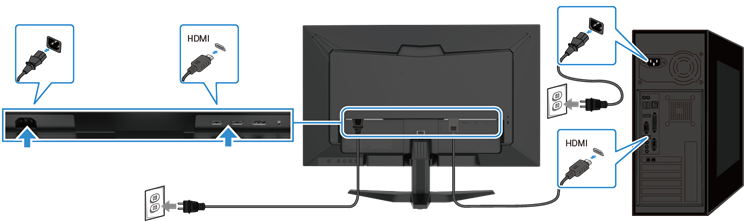

HDMI-kabel aansluiten

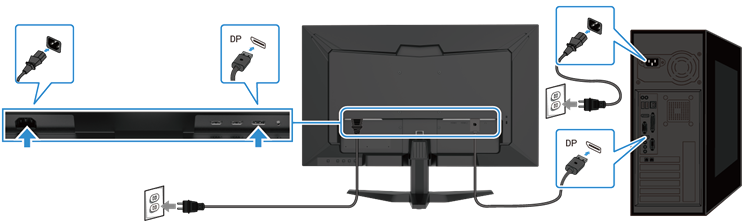

DP-kabel aansluiten

Demonteren en weer in elkaar zetten

OPMERKING: Deze "Procedures voor demonteren en monteren" zijn alleen voor EMEA, niet voor andere regio's. Let op: Dell verklaart de garantie ongeldig als er demontage aan de monitoren wordt uitgevoerd.

Aanbevolen gereedschap
Vermeld het type en de grootte van het gereedschap dat doorgaans kan worden gebruikt om het product te demonteren tot een punt waarop componenten en materialen die een selectieve behandeling vereisen, kunnen worden verwijderd. Gereedschapsbeschrijving:

• Schroevendraaier (kruiskop, zeskantkop)
• Zakmes

Standaard

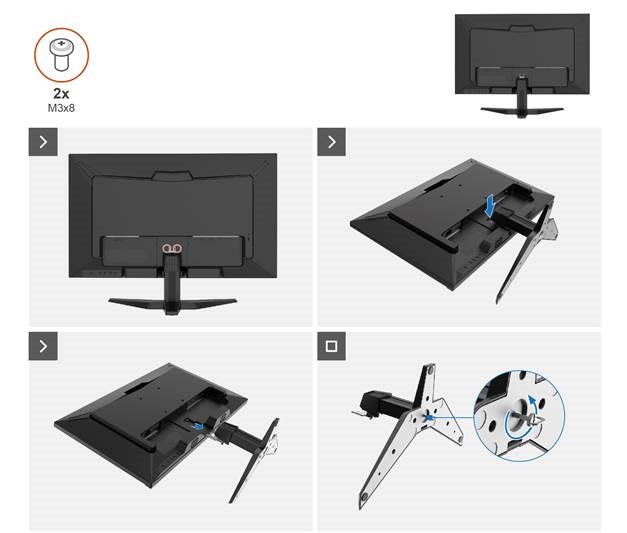

De standaard verwijderen
Vereisten

1. Volg de procedure in Voordat u in uw monitor werkt.

1. Plaats de monitor op een zachte doek of kussen op de rand van het bureau.
2. Verwijder de twee schroeven (M3x8) waarmee de standaardverhoger is bevestigd.
3. Druk met een lange schroevendraaier op de ontgrendelknop.
4. Terwijl u de ontgrendelknop ingedrukt houdt, trekt u de standaard eruit.

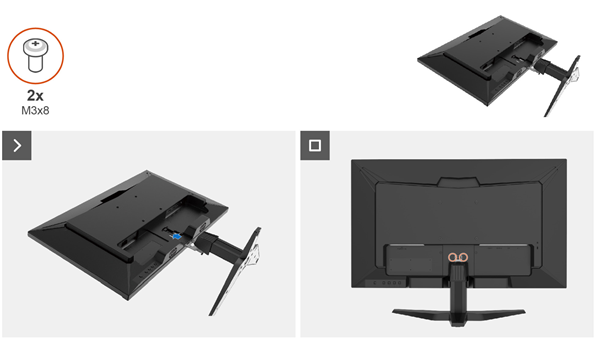

De standaard installeren

1. Schuif de lipjes op de standaard in de sleuven op de monitor.
2. Plaats de twee schroeven (M3x8) terug waarmee de standaardverhoger is bevestigd.

Volgende stappen

1. Volg de procedure in Nadat u in uw monitor hebt gewerkt

Achterkant
De achterkant verwijderen
Vereisten

1. Volg de procedure in
2. De standaard verwijderen

Stappen

1. Verwijder de vier schroeven (M4x10) waarmee de achterkant aan de chassisconstructie is bevestigd.
2. Verwijder de twee schroeven (M3x6) waarmee de achterkant aan de chassisconstructie is bevestigd.
3. Verwijder de ene schroef (M3x8) om de achterkant aan de chassisconstructie te bevestigen.

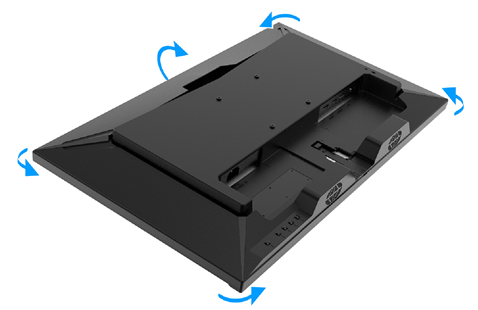

4. Gebruik de plastic pen om de achterkant los te wrikken, beginnend bij de onderste middelste rand van de monitor.

5. Draai de achterkant vanaf de bovenrand van de monitor, en pas op dat u de kabel van het toetsenpaneel er niet aftrekt.

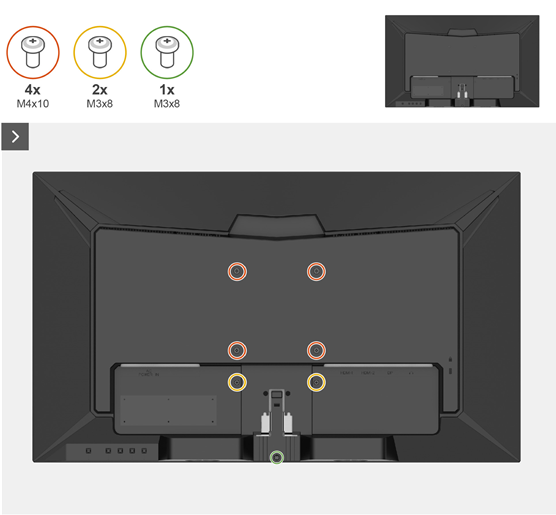

De achterkant installeren

1. Plaats en klik de achterkant op zijn plaats in de chassisconstructie.
   OPMERKING: Lijn de schroefgaten op de achterkant uit met de schroefgaten op de chassisconstructie voordat u lichte druk op de achterkant uitoefent.
2. Plaats de vier schroeven (M4x10) terug om de achterkant aan de monitor te bevestigen.
3. Plaats de twee schroeven (M3x8) terug om de achterkant aan de monitor te bevestigen.
4. Plaats de ene schroef (M3x8) terug om de achterkant aan de monitor te bevestigen.

Volgende stappen

1. De standaard installeren
2. Volg de procedure in Nadat u in uw monitor hebt gewerkt

Toetsenblok

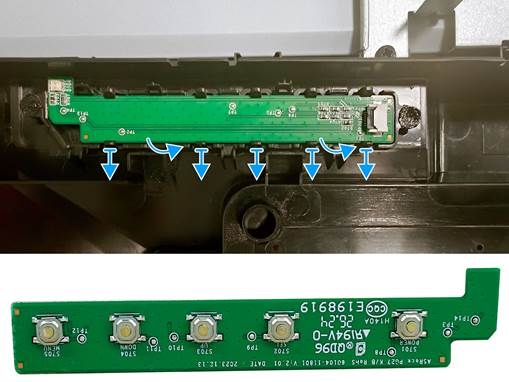

Het toetsenblok verwijderen
Vereisten

1. Volg de procedure in Voordat u in uw monitor werkt
2. De standaard verwijderen
3. De achterkant verwijderen

Stappen

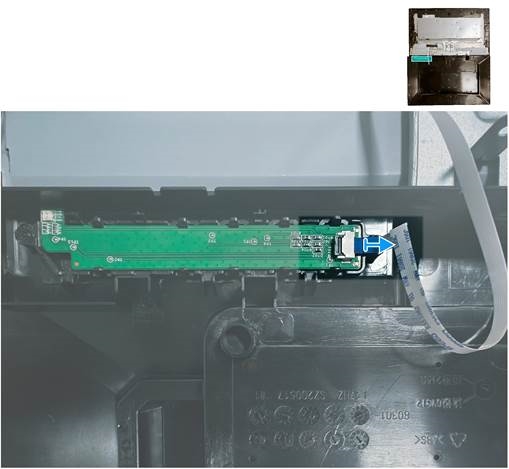

1. Koppel de toetsenblokkabel los van de connector op het toetsenblok.

2. Til het toetsenblok op en verwijder het van de achterkant.

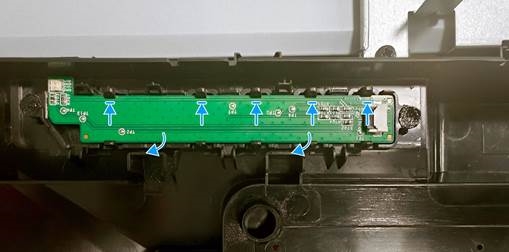

Het toetsenblok installeren

1. Schuif het toetsenblok stevig in de sleuf in een hoek en druk het toetsenblok omlaag totdat het vastklikt.

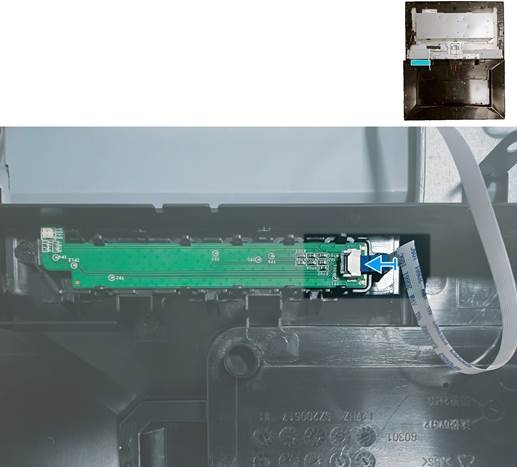

2. Sluit de toetsenblokkabel aan op de connector op het toetsenblok.


Volgende stappen

1. De achterkant installeren
2. Volg de procedure in Nadat u in uw monitor hebt gewerkt

Metalen frame

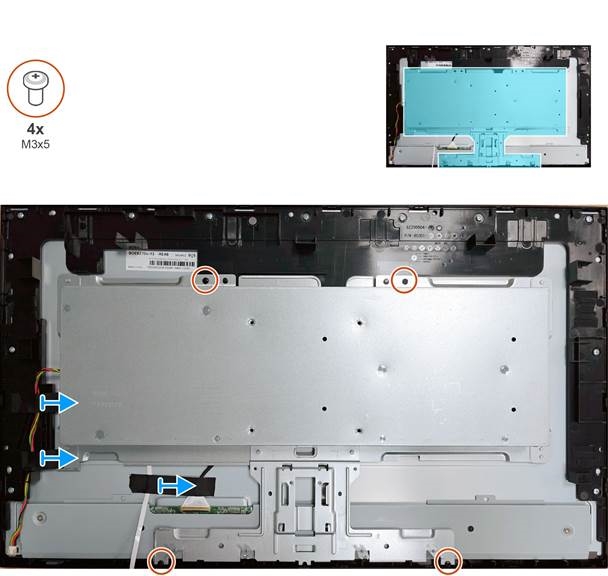

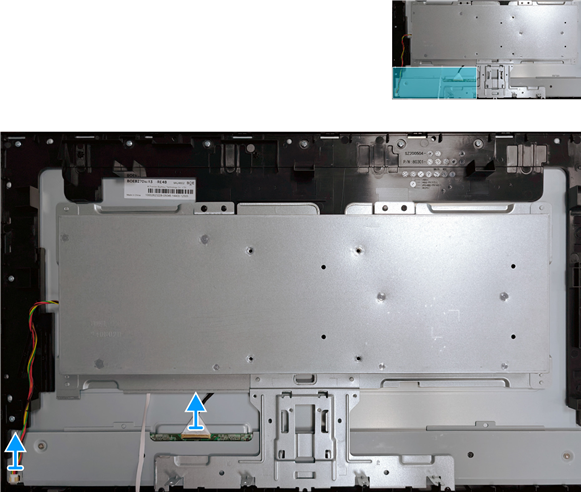

Het metalen frame verwijderen
Vereisten

1. Volg de procedure in
2. De standaard verwijderen
3. De achterkant verwijderen

Stappen

1. Verwijder drie tapes en vier schroeven (M3x5) op het metalen frame.

2. Koppel de kabel van de lichtbalk en de EDP-kabel los van de connector op het paneel.


Het metalen frame installeren

1. Plaats de vier schroeven (M3x5) en drie tapes terug op het metalen frame.

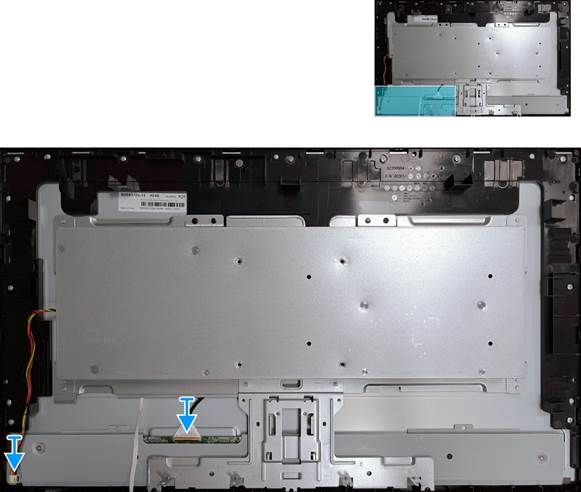

2. Sluit de kabel van de lichtbalk en de EDP-kabel aan op de connector op het paneel.


Volgende stappen

1. De achterkant installeren
2. Volg de procedure in Nadat u in uw monitor hebt gewerkt

Hoofdbord en voedingsbord

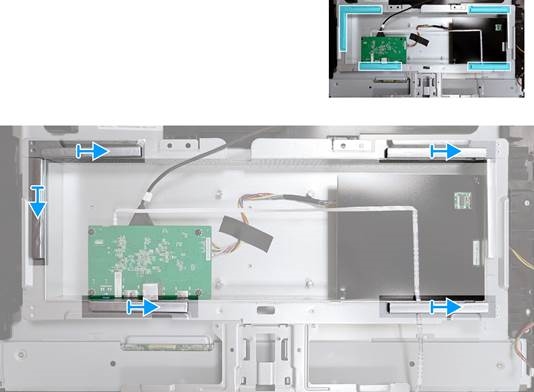

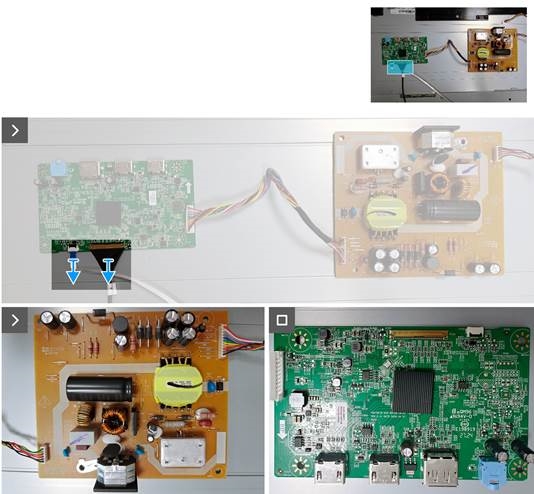

Het hoofdbord en voedingsbord verwijderen
Vereisten

1. Volg de procedure in Voordat u in uw monitor werkt
2. De standaard verwijderen
3. De achterkant verwijderen
4. Het metalen frame verwijderen

Stappen

1. Verwijder vijf tapes op het metalen frame.

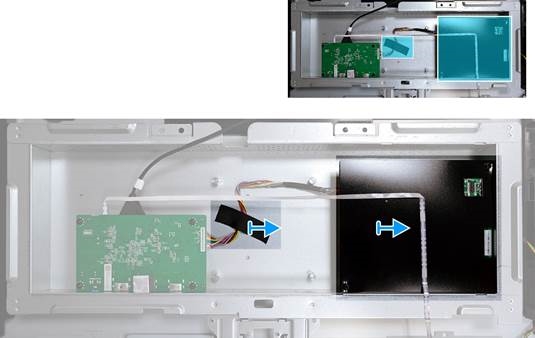

2. Verwijder de mylar op het voedingsbord en verwijder tape op het metalen frame.

3. Verwijder zeven schroeven (M3x6) en één schroef (M4x6) op het hoofdbord en voedingsbord.

4. Koppel twee kabels los van de connector op het hoofdbord.

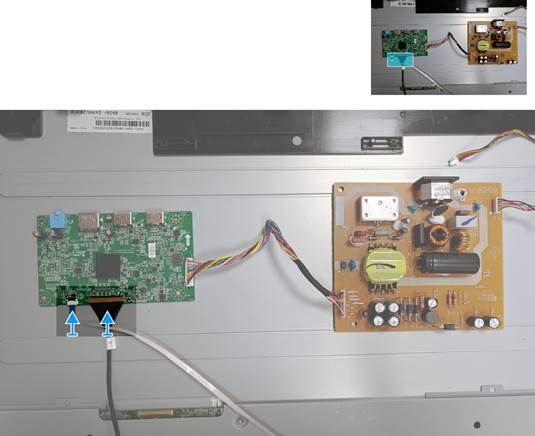

Het hoofdbord en voedingsbord installeren

1. Sluit twee kabels aan op de connector op het hoofdbord.

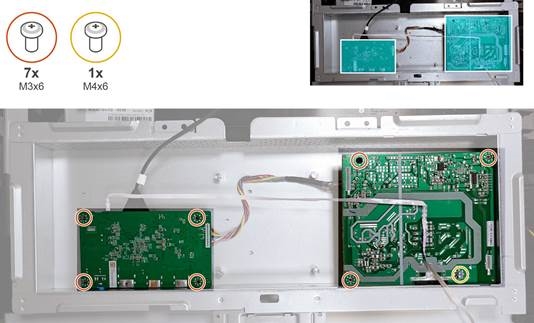

2. Plaats zeven schroeven (M3x6) en één schroef (M4x6) terug op het hoofdbord en voedingsbord.


Volgende stappen

1. Het metalen frame installeren
2. Volg de procedure in Nadat u in uw monitor hebt gewerkt

Probleemoplossing

Voordat u begint met een van de procedures in dit gedeelte, volgt u de Veiligheidsinstructies.

Zelftest
Uw monitor beschikt over een zelftestfunctie waarmee u kunt controleren of uw monitor correct functioneert. Als uw monitor en computer correct zijn aangesloten, maar het monitorscherm blijft donker, voert u de zelftest van de monitor uit door de volgende stappen uit te voeren:

1. Schakel zowel uw computer als de monitor uit.
2. Koppel alle videokabels los van de monitor. Op deze manier hoeft de computer er niet bij betrokken te worden.
3. Schakel de monitor in.
   Als de monitor correct werkt, detecteert deze dat er geen signaal is en verschijnt het volgende bericht. In de zelftestmodus blijft de aan/uit-led blauw.

   OPMERKING: Dit bericht verschijnt ook tijdens normaal gebruik, wanneer de videokabel is losgekoppeld of beschadigd.
4. Schakel de monitor uit en sluit de videokabel opnieuw aan; schakel vervolgens uw computer en de monitor in. Als uw monitor donker blijft nadat u de kabels opnieuw hebt aangesloten, controleert u uw videocontroller en computer.

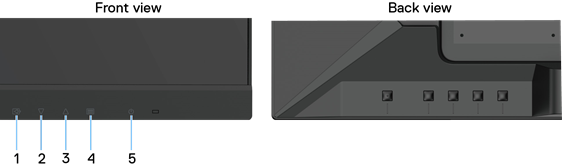

Ingebouwde diagnose
Uw monitor heeft een ingebouwd diagnoseprogramma waarmee u kunt vaststellen of een eventuele schermafwijking die u ervaart, een inherent probleem van uw monitor is, of van uw computer en videokaart.

Methode 1:

1. Schakel de monitor uit en verwijder alle aangesloten signaalkabels.
2. Druk op de toetsencombinatie ++, waarna de monitor het ingebouwde diagnosescherm weergeeft, waar de rode, groene, blauwe, zwarte en witte afbeeldingen automatisch wisselen.
3. Druk op de knop om de computer uit te schakelen en de ingebouwde diagnosefunctie te verlaten.

Methode 2:

1. Sluit de voedingskabel en signaalkabels aan en schakel vervolgens de monitor in.
2. Druk op de knop om het hoofdmenu van de OSD weer te geven.
3. Druk op de knoppen en om Setup Menu > Self-Diagnostic (Setupmenu > Zelftest) te selecteren om het zelftestproces te starten.
4. Wanneer gestart, verschijnt er een grijs scherm. Inspecteer het scherm op afwijkingen.
5. Druk op de knop ///. De kleur van het scherm verandert in rood. Inspecteer het scherm op afwijkingen.
6. Herhaal stap 5 en inspecteer het scherm wanneer het de kleuren groen, blauw, zwart en wit weergeeft, gevolgd door de tekst op het scherm.
7. De test is voltooid wanneer het tekstscherm verschijnt. Om af te sluiten, drukt u opnieuw op de knop ///.

Algemene problemen
De volgende tabel bevat algemene informatie over veelvoorkomende monitorproblemen die u kunt ondervinden en de mogelijke oplossingen:

Tabel 5. Algemene problemen en oplossingen.

Productspecifieke problemen
Tabel 6. Productspecifieke problemen en oplossingen.

Contact opnemen met Dell

Ga voor verkoop, technische ondersteuning of klantenservice naar www.dell.com/contactdell.
OPMERKING: Beschikbaarheid verschilt per land en product, en sommige services zijn mogelijk niet beschikbaar in uw land.
OPMERKING: Als u geen actieve internetverbinding hebt, kunt u contactgegevens vinden op uw aankoopfactuur, pakbon, rekening of in de Dell-productcatalogus.

Opmerkingen, voorzorgsmaatregelen en waarschuwingen
OPMERKING: Een OPMERKING geeft belangrijke informatie aan die u helpt uw product beter te gebruiken.

EEN VOORZORGSMAATREGEL duidt op mogelijke schade aan hardware of verlies van gegevens en vertelt u hoe u het probleem kunt vermijden.

EEN WAARSCHUWING duidt op mogelijkheid van materiële schade, persoonlijk letsel of overlijden.

Veiligheidsinstructies

Gebruik de volgende veiligheidsrichtlijnen om uw monitor te beschermen tegen mogelijke schade en om uw persoonlijke veiligheid te waarborgen. Tenzij anders vermeld, gaat elke procedure in dit document ervan uit dat u de veiligheidsinformatie hebt gelezen die bij uw monitor is geleverd.
OPMERKING: Lees, voordat u de monitor gebruikt, de veiligheidsinformatie die bij uw monitor is geleverd en op het product is afgedrukt. Bewaar de documentatie op een veilige plaats voor toekomstig gebruik.

Het gebruik van andere bedieningselementen, aanpassingen of procedures dan die welke in deze documentatie zijn gespecificeerd, kan leiden tot blootstelling aan schokken, elektrische gevaren en/of mechanische gevaren.

Het mogelijke effect op lange termijn van het luisteren naar audio op hoog volume via de hoofdtelefoon (op monitoren die dit ondersteunen) kan uw gehoor beschadigen.

• Plaats de monitor op een stevige ondergrond en behandel hem voorzichtig.
• Het scherm is breekbaar en kan beschadigd raken als het valt of door een scherp voorwerp wordt geraakt.
• Zorg ervoor dat uw monitor elektrisch geschikt is voor gebruik met de beschikbare wisselstroom in uw regio.
• Houd de monitor op kamertemperatuur. Overmatige koude of warme omstandigheden kunnen een nadelig effect hebben op het vloeibare kristal van het scherm.
• Sluit de stroomkabel van de monitor aan op een stopcontact in de buurt dat gemakkelijk toegankelijk is. Zie De kabels aansluiten.
• Plaats en gebruik de monitor niet op een natte ondergrond of in de buurt van water.
• Stel de monitor niet bloot aan sterke trillingen of zware schokken. Plaats de monitor bijvoorbeeld niet in een auto-kofferbak.
• Koppel de monitor los als deze langere tijd niet wordt gebruikt.
• Probeer geen enkele afdekking te verwijderen of de binnenkant van de monitor aan te raken om elektrische schokken te voorkomen.
• Lees deze instructies zorgvuldig door. Bewaar dit document voor toekomstig gebruik. Neem alle waarschuwingen en instructies die op het product zijn aangegeven in acht.
• Sommige monitoren kunnen aan de muur worden gemonteerd met behulp van de VESA-montage die afzonderlijk wordt verkocht. Zorg ervoor dat u de juiste VESA-specificaties gebruikt, zoals vermeld in het gedeelte over wandmontage in de gebruikershandleiding.
  Voor informatie over veiligheidsinstructies raadpleegt u het document Safety, Environmental and Regulatory Information (SERI) dat bij uw monitor is geleverd.
