Dell S2721NX handleiding

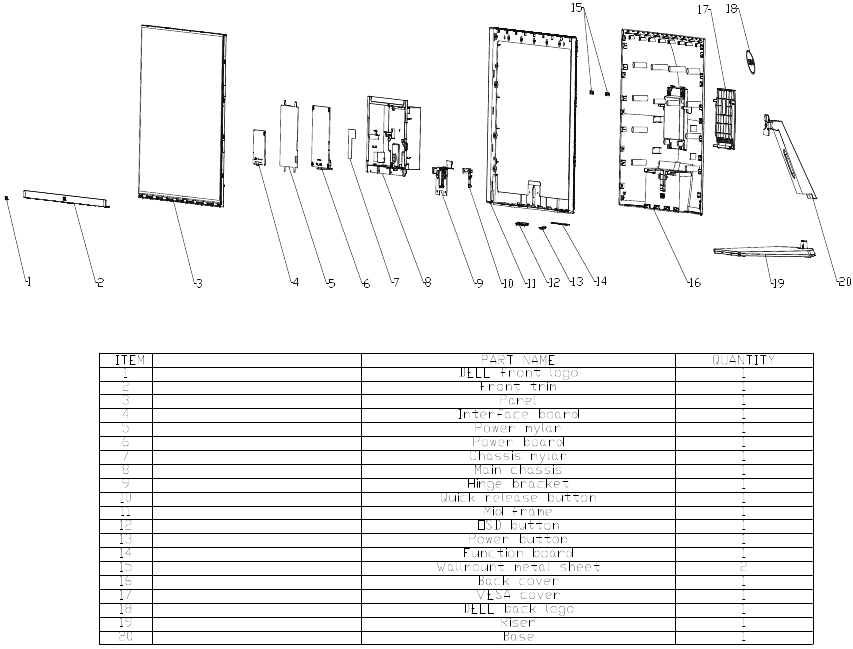

Explosietekening met lijst van onderdelen

Bedradingsschema

Procedures voor demontage en montage

Benodigde reparatie- en testapparatuur: Kruiskopschroevendraaier

Procedures voor demontage

De voet van de monitorstandaard verwijderen:

1. Plaats de monitor op een zachte doek of kussen.
2. Druk de standaard omlaag om toegang te krijgen tot de ontgrendelingspal.
3. Gebruik een lange schroevendraaier om de ontgrendelingspal in te drukken.
   Terwijl u de ontgrendelingspal indrukt, schuift u de standaardassemblage uit de monitor.


Om de VESA-cover te verwijderen: Druk op het kuiltje op de VESA-cover om deze los te maken van de achterkant van het scherm.

Gebruik een kruiskopschroevendraaier om 6 schroeven te verwijderen om mechanismen te ontgrendelen.
(Schroefmaat nr. 1~2=M3x4, koppel=3~4kgfxcm;
Schroefmaat nr. 3~4=M3x3,5, koppel=2~3kgfxcm)

Gebruik één hand om de achtercover in te drukken en steek vervolgens uw vingers tussen de achtercover en de middelste rand op de hoeken van de linkerbovenkant naar de rechterkant van de monitor om de achtercover los te maken.

Scheur 1 stuk acetaattape af en koppel vervolgens de kabellampkabel los van de connector van het paneel. Scheur 2 stuks aluminiumfolie af en koppel vervolgens de functie-toetsenkabel los van de connector van de printplaat.

Gebruik een kruiskopschroevendraaier om 18 schroeven te verwijderen om de middelste rand te ontgrendelen.
(Schroefmaat nr. 1~13=M3x4, koppel=3~4kgfxcm;
Schroefmaat nr. 14~18=M2x3.3, koppel=1±0,2kgfxcm)

Gebruik een kruiskopschroevendraaier om 2 schroeven te verwijderen om de beugel met de middelste rand te ontgrendelen, om 2 schroeven te verwijderen om de beugel met de paneelmodule te ontgrendelen.
(Schroefmaat nr. 1~2=M3x4, koppel=3~4kgfxcm;
Schroefmaat nr. 3~4=M3x3,5, koppel=2~3kgfxcm)

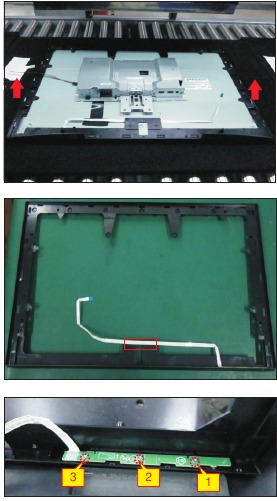

Verwijder de middelste rand en plaats deze op een bevestiging. U se een kruiskopschroevendraaier om 3 schroeven te verwijderen om de functie-toetsenbord met de middelste rand te ontgrendelen, en scheur vervolgens de tapes af voor het losmaken van de toetsenkabels.
(Schroefmaat nr. 1~3=M2x2.4, koppel=0.8±0.2kgfxcm

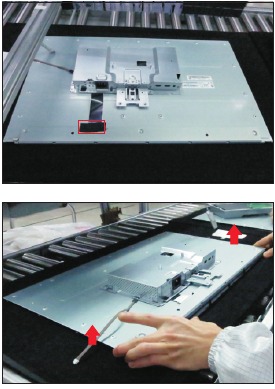

Scheur de tape af en til vervolgens de paneelmodule op met het beugelchassis om de voorste rand los te maken van de paneelmodule.

Koppel de LVDS-kabel los van de connector van de paneelmodule door de oorvergrendelingen in te drukken.

Verwijder de beugelchassismodule en plaats de beugelchassismodule vervolgens op een beschermend kussen.

Verwijder de Mylar van de haken van de beugelchassismodule.

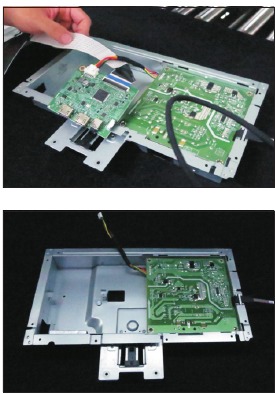

Gebruik een kruiskopschroevendraaier om 5 schroeven te verwijderen om de printplaat te ontgrendelen, maak alle kabels los van de haken.
(Schroefmaat nr. 1=M4x8, koppel=6±0,5kgfxcm;
Schroefmaat nr. 2~5=M3x7.5, koppel=6±0,5kgfxcm)

Verwijder de interfacekaart en de voedingskaart voorzichtig uit de beugelchassismodule en koppel alle kabels los.

Procedures voor montage

Plaats een beugelchassisvoet op een beschermend kussen.

Draai een voedingskaart om en plaats de voedingskaart in het beugelchassis, plaats de voedingskabel van het paneel in de haak van het beugelchassis.

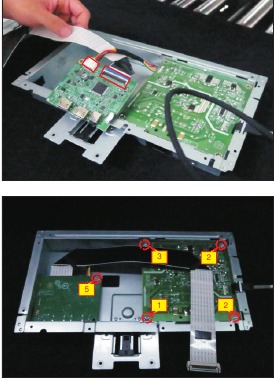

Neem een interfacekaart, sluit een LVDS-kabel aan op de connector van de interfacekaart en sluit vervolgens de kabel van de voedingskaart aan op de connector van de interfacekaart. Draai de interfacekaart om en plaats deze in de beugel. Gebruik een kruiskopschroevendraaier om 5 schroeven vast te draaien om de voedingskaart en de interfacekaart vast te zetten.
(Schroefmaat nr. 1=M4x8, koppel=6 ±0,5 kgfxcm;
Schroefmaat nr. 2~5=M3x7.5, koppel=6 ±0,5 kgfxcm)

Neem een mylar om de haken van de beugel te plaatsen om de voedingskaart af te dekken.

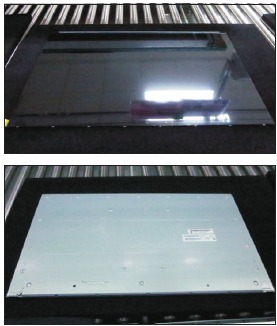

Paneelvoorbereiding: Haal 1 stuk paneelmodule uit de doos, verwijder vervolgens de beschermfolie door de tapes af te scheuren en onderzoek vervolgens het paneeloppervlak volgens de inspectiecriteria. Draai het paneel om en plaats het scherm naar beneden voor latere montage.

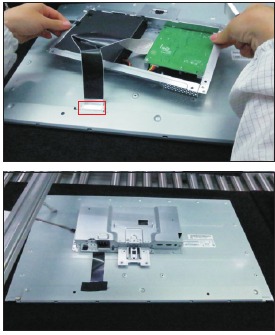

Beweeg de beugel dicht bij het paneel en sluit vervolgens de LVDS-kabel aan op de connector van het paneel. Draai de beugel om en plaats deze op de achterkant van het paneel. Plak 1 stuk tape om de LVDS-connector af te dekken.

Neem 1 stuk voorste rand, til vervolgens het paneel met de beugel op en monteer de voorste rand met de paneelmodule.

Neem een functie-toetsenbord en een middelste rand, bevestig vervolgens de middelste rand met een bevestiging en plaats het functie-toetsenbord in de haken van de rand. . Gebruik een kruiskopschroevendraaier om 3 schroeven vast te draaien om het functie-toetsenbord met de middelste rand te vergrendelen.
(Schroefmaat nr. 1~3=M2x2.4, koppel=0.8±0.2kgfxcm

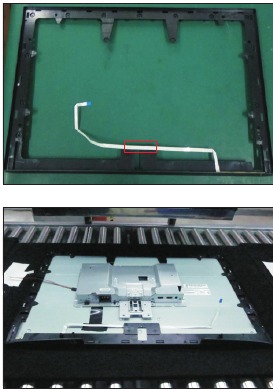

Beweeg de middelste rand met functie-toetsenbord dicht bij de paneeleenheid, scheur de papiertjes van de tapes op de achterkant van de toetsenkabel af en bevestig vervolgens de toetsenkabel op de rand met 1 stuk tape, en monteer vervolgens de middelste rand met de voorste rand en paneelmodule.

Gebruik een kruiskopschroevendraaier om 2 schroeven vast te draaien om de beugel met de middelste rand te vergrendelen, om 2 schroeven vast te draaien om de beugel met het paneel te vergrendelen.
(Schroefmaat nr. 1~2=M3x4, koppel=3~4kgfxcm;
Schroefmaat nr. 3~4=M3x3,5, koppel=2~3kgfxcm)

Gebruik een kruiskopschroevendraaier om 13 schroeven vast te zetten om de middelste rand met de paneelmodule te vergrendelen en vergrendel vervolgens 5 schroeven om de middelste rand met de voorste rand te vergrendelen.
(Schroefmaat nr. 1~13=M3x4, koppel=3~4kgfxcm;
Schroefmaat nr. 14~18=M2x3.3, koppel=1±0.2kgfxcm)

Sluit de functie-toetsenkabel aan op de connector van de printplaat en plak vervolgens 2 stuks aluminiumfolie op de specifieke posities zoals hieronder weergegeven.

Sluit de paneellampkabel aan op de connector van het paneel en plak vervolgens 1 stuk acetaattape om de paneellampconnector af te dekken.

Neem 1 stuk achtercover, plaats de achtercover omlaag en druk de achtercover op de posities die zijn gemarkeerd zoals de onderstaande afbeelding laat zien voor het aangrijpen van de mechanismen.

Gebruik een kruiskopschroevendraaier om 4 schroeven vast te draaien om de achtercover met de gemonteerde eenheid te vergrendelen, om 2 schroeven vast te draaien om de achtercover met de beugelchassismodule te vergrendelen.
(Schroefmaat nr. 1~4=M4x11; koppel=7 8kgfxcm;
Schroefmaat nr. 5~6=M4x8; koppel=7 8kgfxcm)

Plak 2 stuks labels op de specifieke posities zoals de onderstaande afbeelding laat zien. Neem 1 stuk standaardverhoger en 1 stuk standaardvoet, monteer de standaardvoet met de standaardverhoger en draai vervolgens de schroef met de klok mee om de standaardvoet en de standaardverhoger te vergrendelen. Steek de standaardverhoger in de monitorgroef totdat deze op zijn plaats klikt.

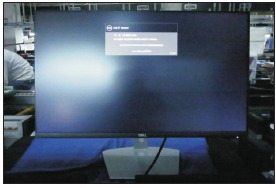

Til de monitor op om de opening tussen de voorste rand en de paneelmodule te controleren, lever vervolgens stroom en een videosignaal aan de monitor en schakel vervolgens de monitor in om de functionaliteit te controleren.

Instructies voor probleemoplossing

Zelftest

Uw monitor beschikt over een zelftestfunctie waarmee u kunt controleren of uw monitor goed functioneert. Als uw monitor en computer correct zijn aangesloten, maar het monitorscherm donker blijft, voert u de zelftest van de monitor uit door de volgende stappen uit te voeren:

1. Schakel zowel uw computer als de monitor uit.
2. Koppel de videokabel los van de achterkant van de computer. Voor een correcte werking van de zelftest, verwijdert u alle videokabels van de achterkant van de computer.
3. Schakel de monitor in.

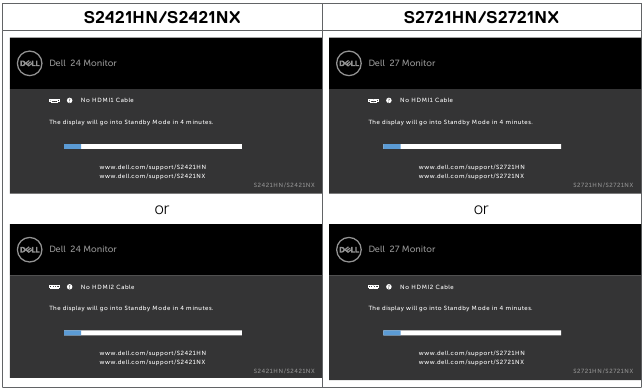

Het zwevende dialoogvenster moet op het scherm verschijnen (tegen een zwarte achtergrond), als de monitor geen videosignaal kan detecteren en correct werkt. In de zelftestmodus blijft de aan/uit-led wit. Afhankelijk van de geselecteerde invoer zal een van de onderstaande dialoogvensters continu over het scherm scrollen.

4. Dit vak verschijnt ook tijdens normale werking van het systeem als de videokabel is losgekoppeld of beschadigd.
5. Schakel uw monitor uit en sluit de videokabel opnieuw aan; schakel vervolgens zowel uw computer als de monitor in.

Als uw monitorscherm leeg blijft nadat u de vorige procedure hebt gebruikt, controleert u uw videocontroller en computer, omdat uw monitor correct functioneert.

Ingebouwde diagnose

Uw monitor heeft een ingebouwd diagnoseprogramma waarmee u kunt vaststellen of de schermafwijking die u ervaart een inherent probleem is van uw monitor, of van uw computer en videokaart.

De ingebouwde diagnose uitvoeren:

1. Zorg ervoor dat het scherm schoon is (geen stofdeeltjes op het oppervlak van het scherm).
2. Houd knop 4 vier seconden ingedrukt, er verschijnt een menu op het scherm.
3. Selecteer de optie voor ingebouwde diagnose . Er verschijnt een grijs scherm.
4. Inspecteer het scherm zorgvuldig op afwijkingen.
5. Druk nogmaals op knop 1 op het voorpaneel. De kleur van het scherm verandert in rood.
6. Inspecteer het scherm op eventuele afwijkingen.
7. Herhaal stap 5 tot en met 6 om het scherm te inspecteren wanneer het verandert in groene, blauwe, zwarte, witte en tekstschermen.

De test is voltooid wanneer het tekstscherm verschijnt. Om af te sluiten, drukt u nogmaals op knop 1.
Als u geen schermafwijkingen detecteert tijdens de ingebouwde diagnose, functioneert de monitor correct. Controleer de videokaart en computer.

Veelvoorkomende problemen

De volgende tabel bevat algemene informatie over veelvoorkomende monitorproblemen die u kunt tegenkomen en de mogelijke oplossingen.

Productspecifieke problemen

Belangrijke veiligheidsmededeling

Productaankondiging:
Dit product is gecertificeerd om te voldoen aan de RoHS-richtlijn en de definitie van loodvrije productie. Het gebruik van uitsluitend goedgekeurde kritieke componenten wordt aanbevolen wanneer defecte onderdelen moeten worden vervangen. De verkoper aanvaardt geen enkele aansprakelijkheid, expliciet of impliciet, voortvloeiend uit ongeoorloofde wijziging van het ontwerp of vervanging van niet-RoHS-onderdelen. Serviceproviders aanvaarden alle aansprakelijkheid.

Gekwalificeerde repareerbaarheid:
Correct onderhoud en reparatie is belangrijk voor de veilige en betrouwbare werking van alle serieproducten. De serviceproviders die door de verkoper worden aanbevolen, moeten op de hoogte zijn van de mededelingen in deze servicehandleiding om het risico op persoonlijk letsel te minimaliseren bij het uitvoeren van serviceprocedures. Bovendien kan de mogelijk aanwezige onjuiste reparatiemethode apparatuur of producten beschadigen. Het wordt aanbevolen dat servicemonteurs over reparatiekennis, ervaring en passende producttraining per nieuw model beschikken voordat ze de serviceprocedures uitvoeren.

KENNISGEVING:

• Om elektrische schokken te voorkomen, moeten de producten worden aangesloten op een goedgekeurd netsnoer en moet de hoofdschakelaar elke keer worden uitgeschakeld voordat het netsnoer wordt verwijderd.
• Om te voorkomen dat het product in contact komt met water of wordt blootgesteld aan een omgeving met een extreem hoge luchtvochtigheid.
• Om de voortdurende betrouwbaarheid van dit product te garanderen, gebruikt u uitsluitend door de oorspronkelijke fabrikant gespecificeerde onderdelen.
• Om te zorgen voor veilig reparatiegedrag, plaatst u het vervangen onderdeel op de componentenzijde van PWBA, niet op de soldeerzijde.
• Om een juiste schroevendraaier te gebruiken, volgt u het koppel en de kracht die worden vermeld in de montage- en demontageprocedures om schroeven los te draaien. Gebruik loodvrij soldeer om de onderdelen goed te bevestigen.
• Het smeltpunt van loodvrij soldeer is 220°C.
