Dell E2424HS Teardown Manual

Instellen

1. Verwijder schroeven van achterklep en voet

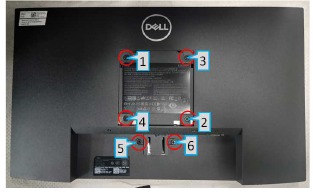

   1. Verwijder schroeven "1~6" op de achterklep met een elektrische schroevendraaier
   2. Koppel: 12.0 +/- 0.5Kgf/cm, kruiskopschroevendraaier


2. Verwijder achterklep

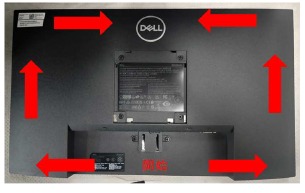

   1. Wrik de achterklep van de machine los met behulp van de demontagevoorziening, in de volgorde "Onder->Links/Rechts->Boven


3. Achterklep scheiden
   1. Til de achterklep op
   2. Verwijder acetaat stoffen tape gemarkeerd met 1
   3. Verwijder luidsprekerkabel gemarkeerd met 2

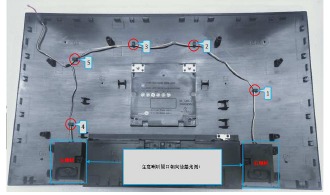

4. Luidspreker verwijderen
   1. Verwijder luidsprekerkabel gemarkeerd met 1-5
   2. Verwijder de luidspreker van de achterklep

5. Verwijder lichtbalk en toetsenbordkabel:

1. Verwijder acetaat stoffen tape gemarkeerd met "1", verwijder vervolgens de lichtbalk (pak op de pin en trek deze naar buiten)
2. Verwijder Keypad kabel "2"


6. VGA-schroef verwijderen

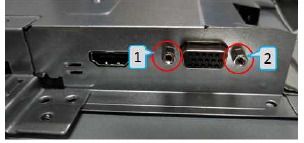

   1. Verwijder schroeven "1~2" met een elektrische schroevendraaier
   2. Koppel: 4.5 +/- 0.5Kgf/cm, zeskantschroevendraaier

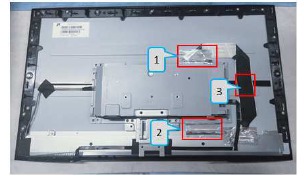

7. Aluminiumfolie verwijderen
   1. Verwijder aluminium tape gemarkeerd 1,2
   2. Verwijder tape gemarkeerd 3


8. Aluminiumfolie en LVDS-kabel verwijderen

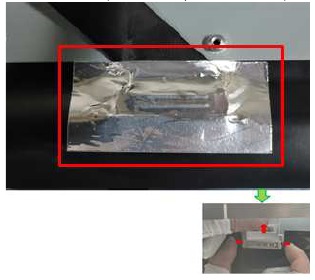

   1. Verwijder de aluminium tape en verwijder vervolgens de LVDS-kabel (knijp aan elke kant op de clips)


9. PCBA 1 verwijderen
   1. Verwijder de mylar (rood omkaderd)

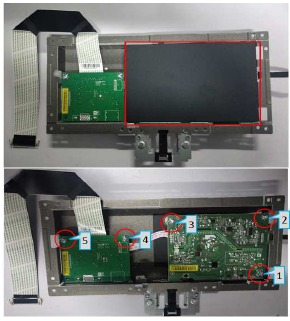

   2. Verwijder aardingsschroef "1" en vervolgens vergrendelingsschroeven gemarkeerd "2~5" met een elektrische schroevendraaier
   3. Koppel: 5.5 +/- 0.5Kgf/cm, kruiskopschroevendraaier


10. PCBA 2 verwijderen

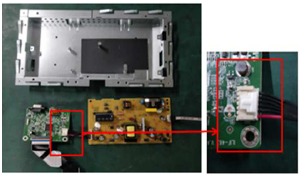

    1. Verwijder de PI-kaart en de IF-kaart
    2. Scheid de PI-kaart van de IF-kaart


11. LVDS-kabel en lichtbalk verwijderen
    1. Verwijder de lichtbalk van de PI-kaart (pak op de pin en trek deze naar boven)
    2. Verwijder de LVDS-kabel van de IF-kaart (til de klep op voordat u deze verwijdert)


12. Middenframe & KP BD verwijderen

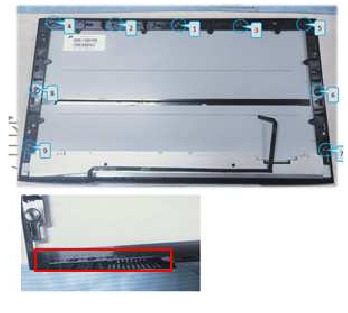

    1. Verwijder schroeven "1~9" op de achterklep met een elektrische schroevendraaier
    2. Koppel: 3.5.0±0.5kgf.cm, kruiskopschroevendraaier
    3. Verwijder de KP BD-kabel van het paneel en scheid het middenframe;
    4. Scheid de KP BD en het middenframe


13. Elektrolytische condensator verwijderen
    1. Verwijder de elektrolytische condensator groter dan 25 mm hoog (rood omkaderd) van de printplaten.
    2. Snijd de lijm tussen bulk cap en PCBA met een mes – zorg ervoor dat het snijpad binnen de lijm ligt, raak de bulk cap en PCBA niet aan.


14. Bulk condensator verwijderen
    1. Verwijder het soldeer van de condensatorpin met een soldeerbout.
    2. Til de bulk condensator weg van de voedingskaart.
