Dell P3222QE Demontagehandleiding

Demontageprocedures

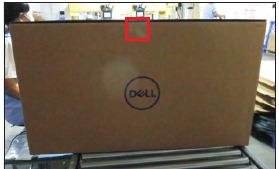

  1. Open de doos met het juiste gereedschap.
  2. Haal alle accessoires uit de doos, waaronder het label (optioneel), QSG, gebruikershandleiding, HDMI-kabel, USB-kabel, stroomkabel en andere verpakkingsmaterialen. (Opmerking: het hangt ervan af of gebruikers de accessoires retourneren)

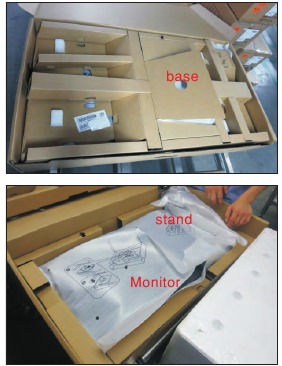

  3. Haal het papieren kussen met de voet uit de doos, haal vervolgens de monitor en de standaard uit de doos.
  4. Haal de monitor uit de EPE-zak en plaats de lcd-monitor op een beschermend kussen.
  5. Gebruik een kruiskopschroevendraaier om vier schroeven te verwijderen om de mechanismen te ontgrendelen. (Schroefmaat nr. 1~4 = M4x11; koppel = 11 ± 1 kgfxcm)
  6. Steek uw vingers tussen de achterklep en de middelste rand op de hoeken van de bovenkant van de monitor om de achterklep los te maken, gebruik vervolgens één hand om de middelste rand in te drukken, de andere hand om de achterklep voorzichtig omhoog te trekken in volgorde van de voorkeurspijl voor het ontgrendelen van mechanismen van de achterklep.
  7. Til de achterklep voorzichtig op. Koppel de joystickkabel los van de connector van de interfacekaart en verwijder vervolgens de achterklep en leg deze opzij voor latere demontage.
  8. Gebruik een kruiskopschroevendraaier om 2 stuks schroeven te verwijderen om het toetsenbord te ontgrendelen, scheur vervolgens de tapes eraf en maak het toetsenbord los. (Schroefmaat nr. 1~2 = M2x2.4, koppel = 0.8~1 kgfxcm)

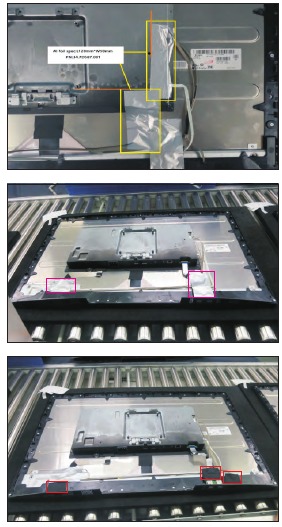

  9. Scheur 4 stuks aluminiumfolie en 3 stuks acetaat af, zoals hieronder weergegeven.
  10. Gebruik een kruiskopschroevendraaier om één schroef te verwijderen om de USB-kaart te ontgrendelen, koppel vervolgens de USB FFC-kabel los en verwijder de USB-kaart. (Schroefmaat nr. 1 = M3x4.5, koppel = 4 ± 0.5kgfxcm)
  11. Gebruik een kruiskopschroevendraaier om 13 stuks schroeven te verwijderen om de middelste rand met het paneel te ontgrendelen. (Schroefmaat nr. 1~13 = M3x5, koppel = 5 ± 0.5kgfxcm)
  12. Gebruik een kruiskopschroevendraaier om 2 stuks schroeven te verwijderen om de middelste rand met de voorste rand te ontgrendelen. Koppel de paneellamp los van de connectoren van het paneel en de kaart. (Schroefmaat nr. 1~2 = M2x3.3, koppel = 0.8~1.2 kgfxcm)
  13. Koppel de LED-kabel los van de connector van de interfacekaart en maak vervolgens de LED-kabel los door de 2 stuks tapes af te scheuren.

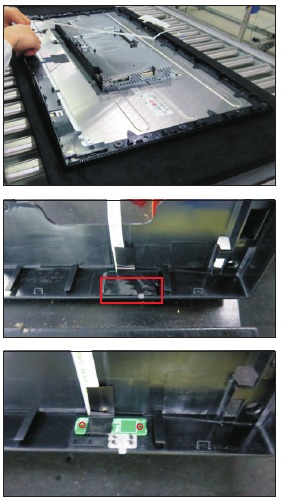

  14. Verwijder de middelste rand en plaats deze op een houder, scheur vervolgens de mylar-tape af om de LED-kaart los te maken.
  15. Gebruik een kruiskopschroevendraaier om 4 stuks schroeven te verwijderen om de beugel met de paneelmodule te ontgrendelen. (Schroefmaat nr. 1~4 = M3x4, koppel = 5 ±0.5 kgfxcm)
  16. Beweeg de beugel omhoog en koppel vervolgens de EDP-kabel los van de connectoren van de paneelmodule.

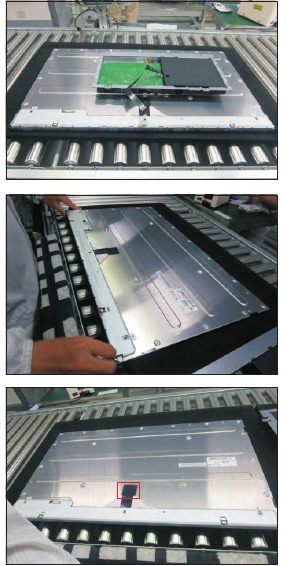

  17. Verwijder de beugel en plaats deze op een kussen. Til het paneel omhoog om de voorste rand los te maken van het paneel. Scheur de acetaattape af.
  18. Verwijder de mylar-tape van de haken van de beugel.
  19. Gebruik een kruiskopschroevendraaier om 7 stuks schroeven te verwijderen voor de interfacekaart en de voedingskaart. (Schroefmaat nr. 1 = M4x8, koppel = 7 ±1 kgfxcm; Schroefmaat nr. 2~7 = M3x7.5, koppel = 7 ±1 kgfxcm)

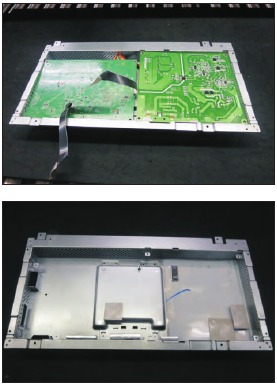

  20. Verwijder de voedingskaart en de interfacekaart voorzichtig uit de beugelchassismodule en koppel vervolgens alle kabels los.
  21. Verwijder elektrolytische condensatoren (rode markering) van gedrukte schakelingen.
    1. Snijd de lijm tussen de bulkcondensator en de PCB met een mes.
    2. Zorg ervoor dat het snijpad zich binnen de lijm bevindt, raak de bulkcondensator of PCB niet aan.
    3. Snijd in de onderkant van de bulkcondensator en trek deze voorzichtig omhoog.
    4. Verwijder de soldeerbout van de bulkcondensator met een soldeerbout en absorber.
    5. Til de bulkcondensator omhoog en weg van de PCB.

Product materiaalinformatie

De volgende stoffen, preparaten of componenten moeten afzonderlijk van andere AEEA worden verwijderd of teruggewonnen in overeenstemming met artikel 4 van Richtlijn 75/442/EEG van de Raad van de EU.

Condensatoren/condensatoren (met PCB/PCT) Niet gebruikt
Componenten die kwik bevatten Niet gebruikt
Batterijen Niet gebruikt
Gedrukte schakelingen (met een oppervlakte van meer dan 10 vierkante cm) Product heeft gedrukte schakelingen (met een oppervlakte van meer dan 10 vierkante cm)
Component bevat toner, inkt en vloeistoffen Niet gebruikt
Plastic met BFR Niet gebruikt
Component en afval bevatten asbest Niet gebruikt
CRT Niet gebruikt
Component bevat CFK's, HCFK's, HFK's en HC Niet gebruikt
Gasontladingslampen Niet gebruikt
LCD-scherm > 100 cm2 Product heeft een LCD-scherm groter dan 100 cm2
Externe elektrische kabel Product heeft externe kabels
Component bevat vuurvaste keramische vezels Niet gebruikt
Component bevat radioactieve stoffen Niet gebruikt
Elektrolytische condensatoren (hoogte > 25 mm, diameter > 25 mm) Product heeft elektrolytische condensatoren (hoogte > 25 mm, diameter > 25 mm)

Vereiste gereedschappen

Geef een overzicht van het type en de grootte van de gereedschappen die doorgaans kunnen worden gebruikt om het product te demonteren tot een punt waarop componenten en materialen die een selectieve behandeling vereisen, kunnen worden verwijderd.
Gereedschapsbeschrijving:

  • Schroevendraaier (kruiskop) nr. 1
  • Schroevendraaier (kruiskop) nr. 2
  • Zakmes
  • Soldeerbout en absorber
