Dell S2721HGF demontagehandleiding

Demontageprocedures

1. Open de doos met een geschikt gereedschap.

2. Haal alle accessoires uit de doos, inclusief QSG, de gebruikershandleiding, DP-kabel, USB-kabel, stroomkabel en ander verpakkingsmateriaal. (Opmerking: het hangt ervan af of gebruikers de accessoires terugsturen)

3. Haal de voet en de gevormde pulp uit de doos.

4. Haal de monitor uit de EPE-zak en leg de LCD-monitor op een beschermend kussen.

5. Gebruik een kruiskopschroevendraaier om vier schroeven te verwijderen om de mechanismen te ontgrendelen. (Schroefmaat nr. 1~4=M4x8; koppel=10~11kgfxcm)

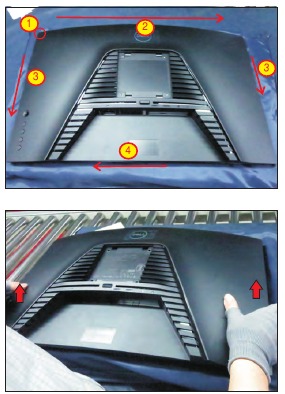

6. Steek uw vingers tussen de achterklep en de middelste omlijsting op de hoeken van de bovenkant van de monitor om de achterklep los te maken, gebruik dan één hand om op de middelste omlijsting te drukken, de andere hand om de achterklep voorzichtig omhoog te trekken in de volgorde van de pijlvoorkeur om de mechanismen van de achterklep te ontgrendelen.

7. Til de achterklep voorzichtig omhoog. Koppel de functie toets kabel en de stroomtoets kabel los van de connectoren van de interfacekaart en verwijder vervolgens de achterklep.

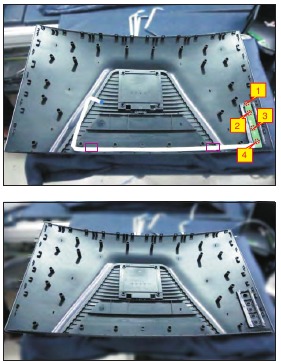

8. Plaats de achterklep op een beschermend kussen. Gebruik een kruiskopschroevendraaier om 4 stuks schroeven te verwijderen om de functie toets kaart met de achterklep te ontgrendelen. Scheur de toets tapes eraf en maak de functie toets kaart los van de haak van de achterklep. (Schroefmaat nr. 1~4=M2x0,2, koppel=0,8 ± 0,2kgfxcm)

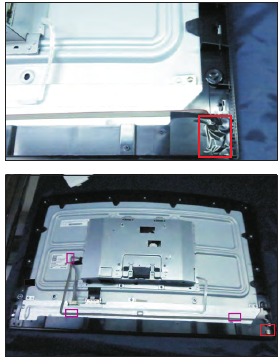

9. Scheur alle plakbanden eraf om de kabel van de paneellamp los te maken en koppel vervolgens de paneelkabel los van de connector van de paneelmodule.

10. Gebruik een kruiskopschroevendraaier om 4 stuks schroeven te verwijderen om de beugel chassis module met het paneel te vergrendelen. (Schroefmaat nr. 1~4= M3x0.5x2.8, koppel=5~6kgfxcm)

11. Verplaats de beugel en koppel vervolgens de LVDS-kabel en de kabel van de paneellamp los van de connectoren van de paneelmodule. Til vervolgens de beugel op en plaats deze op een beschermend kussen.

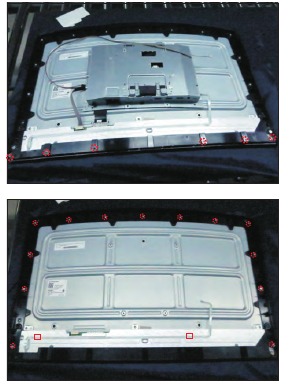

12. Gebruik een kruiskopschroevendraaier om 6 stuks schroeven te verwijderen om de middelste omlijsting met de voorste omlijsting te ontgrendelen. Gebruik een kruiskopschroevendraaier om 13 stuks schroeven te verwijderen om de middelste omlijsting met de paneelmodule te ontgrendelen. Scheur 2 stuks tapes van de stroomkabel af. (Schroefmaat nr. 1~6=M2x3.8,koppel=3±0.5kgfxcm; Schroefmaat nr. 7~19=M3x5, koppel=3~4kgfxcm)

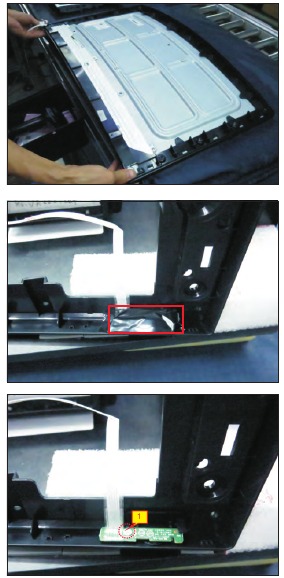

13. Verwijder de middelste omlijsting en plaats deze in een bevestigingsmal, scheur vervolgens de zwarte PVC tape af en gebruik een kruiskopschroevendraaier om 1 stuks schroef te verwijderen om de stroomtoets kaart met de voorste omlijsting te ontgrendelen. (Schroefmaat nr. 1= M2x2.4, koppel=0,8±0.2kgfxcm)

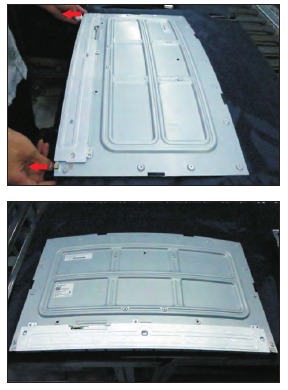

14. Til de paneelmodule op en trek de voorste omlijsting eruit om de voorste omlijsting los te maken.

15. Draai de beugel chassis module om. Verwijder de Mylar van de haken van de beugel

16. Gebruik een kruiskopschroevendraaier om 6 stuks schroeven te verwijderen om de stroomkaart en de interfacekaart te ontgrendelen en maak vervolgens de kabel van de paneellamp los van de haak van de beugel. (Schroefmaat nr. 1=M4x8, koppel=6 ±0.5 kgfxcm; Schroefmaat nr. 2~7=M3x7.5, koppel=6 ±0.5 kgfxcm)

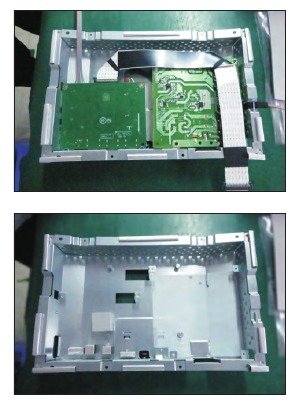

17. Verwijder de printplaten voorzichtig uit de beugel chassis module en koppel vervolgens alle kabels los.

18. Verwijder elektrolytische condensatoren (rode markering) van de printplaten.

    1. Snijd de lijm tussen de bulk cap en de PCB met een mes.

    2. Zorg ervoor dat het snijpad zich binnen de lijm bevindt, raak de bulk cap of PCB niet aan.

    3. Snijd in de onderkant van de bulk cap en trek deze voorzichtig omhoog.

    4. Verwijder de bulk cap pin soldeer met een soldeerbout en absorber.

    5. Til de bulk cap omhoog en weg van de PCB.


Productmateriaal informatie

De volgende stoffen, preparaten of componenten moeten afzonderlijk van andere AEEA worden afgevoerd of teruggewonnen in overeenstemming met artikel 4 van Richtlijn 75/442/EEG van de Raad van de EU.

Benodigde gereedschappen

Geef een lijst van het type en de grootte van de gereedschappen die doorgaans kunnen worden gebruikt om het product te demonteren tot een punt waarop componenten en materialen die een selectieve behandeling vereisen, kunnen worden verwijderd.

Gereedschapsbeschrijving:

• Schroevendraaier (kruiskop) nr. 1
• Schroevendraaier (kruiskop) nr. 2
• Zakmes
• Soldeerbout en absorber
