Dell G2724D Mechanische Instructie

Inhoud

Demontageprocedures

Stap Afbeelding Opmerking
  1. Vóór demontage

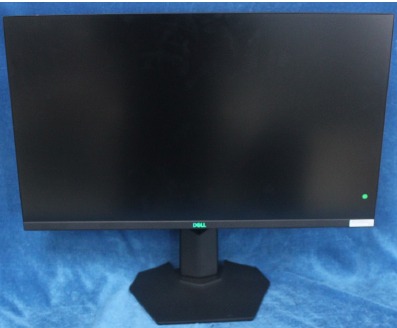

 Demontageprocedures - Stap 1 Schakel de stroom uit en ontkoppel externe kabels van het product
  1. Verwijder de STAND-BASE ASS'Y

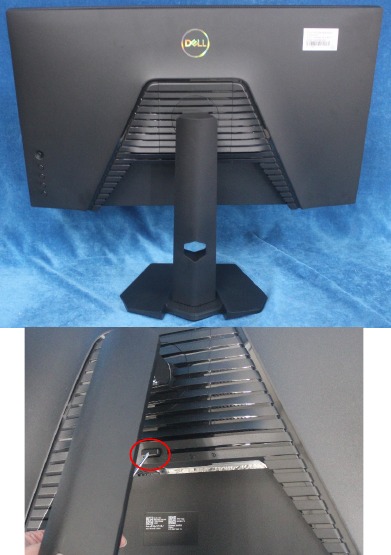

 Demontageprocedures - Stap 2 Leg de MNT op een kussen.
Gebruik een kruiskopschroevendraaier om op de knop te drukken om de stand-base ass'y te verwijderen.
  1. Verwijder de ACHTERKANT

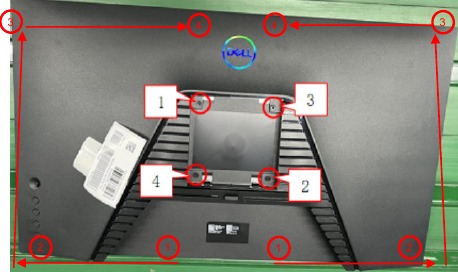

 Demontageprocedures - Stap 3 Gebruik een kruiskopschroevendraaier om 4 schroeven te verwijderen om de mechanismen te ontgrendelen. (No.1~4 screw size=M4x10; Torque: 12±2kgf.cm)

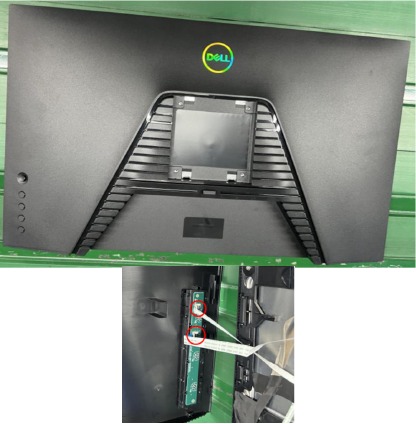

Demontageprocedures - Stap 4 Gebruik een zakmes om de achterkant te scheiden volgens de pijlen in volgorde, waarna u de achterkant kunt verwijderen.
Koppel de pinnen los om de connectoren te verwijderen.
  1. Scheur de tapes af en koppel de connectoren los

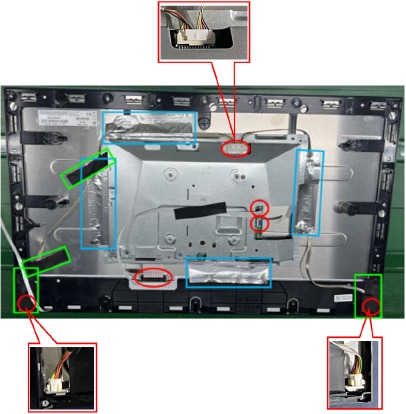

 Demontageprocedures - Stap 5 Scheur 4 stukken aluminium (blauw) folie, 4 stukken tape (groen) en 6 stukken tape (rood) af.
  1. Verwijder het moederbord, het voedingsbord en het converterbord.

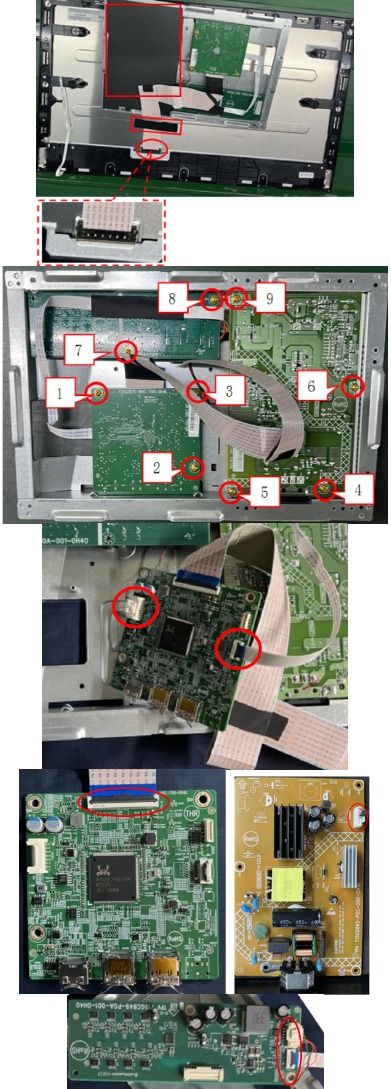

 Demontageprocedures - Stap 6

Draai de mainframe om en koppel de FFC-kabel los. Verwijder de mylar

Gebruik een kruiskopschroevendraaier om 9 schroeven te verwijderen om het moederbord, het voedingsbord en het converterbord te ontgrendelen.
(No.1~9 screw size=M3x6, Torque=6±1kgf.cm)
Koppel de connectoren los
  1. Verwijder de Mainframe

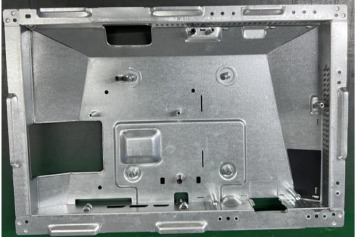

 Demontageprocedures - Stap 7 Verwijder de mainframe
  1. Verwijder het paneel en het middenframe

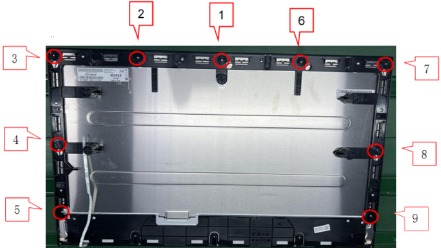

 Demontageprocedures - Stap 8 Gebruik een kruiskopschroevendraaier om 9 schroeven te verwijderen om het middenframe te ontgrendelen
(No.1~9 screw size=M3x4, Torque=3±0.5kgf.cm)
  1. Het paneel

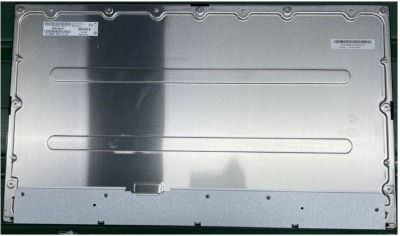

 Demontageprocedures - Stap 9
  1. Verwijder de DECO_BEZEL

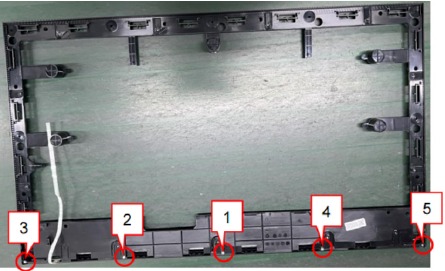

 Demontageprocedures - Stap 10 Gebruik een kruiskopschroevendraaier om 5 schroeven te verwijderen om de DECO_BEZEL te verwijderen.
(No.1~5 screw size=Q2x2.5, Torque=0.9±0.3kgf.cm)
  1. Verwijder de DECO BEZEL en het KEY BOARD
 Demontageprocedures - Stap 11

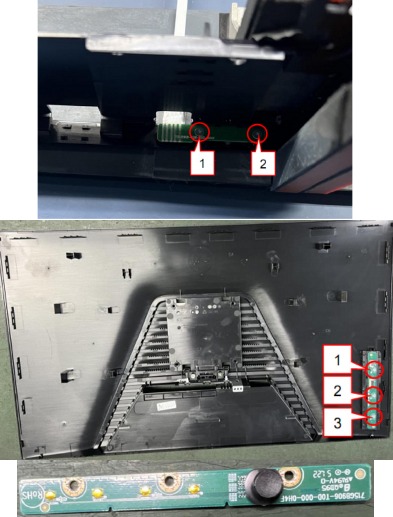

Gebruik een kruiskopschroevendraaier om 2 schroeven te verwijderen om de deco bezel te demonteren.
(No.1~2 screw size=Q2x2.5, Torque=0.9±0.3kgf.cm)

Gebruik een kruiskopschroevendraaier om 3 schroeven te verwijderen om het key board te ontgrendelen
(No.1~3 screw size=Q2x2.5, Torque=0.9±0.3kgf.cm)

De grote condensatoren verwijderen

Stap Afbeelding Opmerking

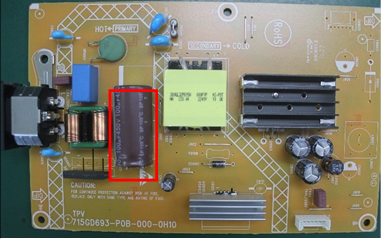

Verwijder de grote condensatoren De grote condensatoren verwijderen - Stap 1 Verwijder elektrolytische condensatoren (rode markering) van printplaten

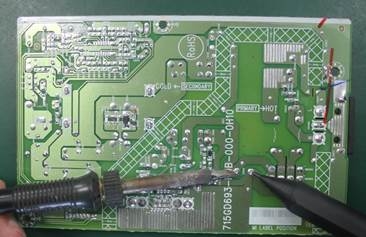

De grote condensatoren verwijderen - Stap 2 Verwijder de soldeerbout van de bulk cap pin met een soldeerbout en absorber

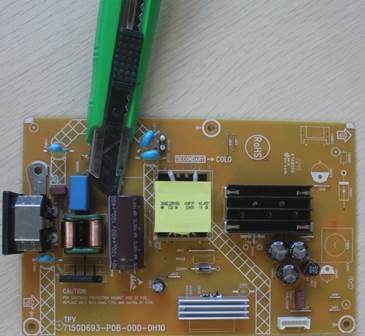

De grote condensatoren verwijderen - Stap 3 Til de bulk cap op en verwijder deze van de PCB

Benodigde hulpmiddelen

Geef een lijst van het type en de grootte van de gereedschappen die doorgaans kunnen worden gebruikt om het product te demonteren tot een punt waarop componenten en materialen die een selectieve behandeling vereisen, kunnen worden verwijderd.

Omschrijving van het gereedschap:

  • Kruiskopschroevendraaier
  • Zeskantschroevendraaier
  • Zakmes
  • Soldeerbout en absorber

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Dell G2724D Mechanische Instructie

Beschikbare talen
