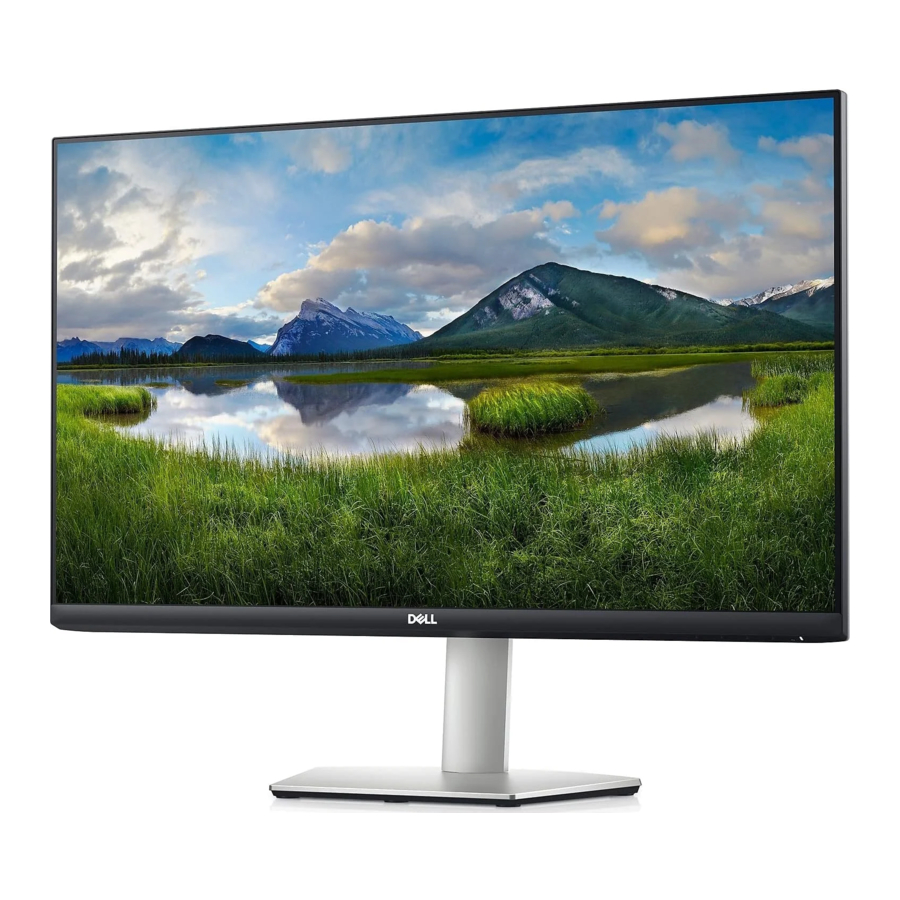

Dell S2721HS, S2721HSX Demontagehandleiding

Demontageprocedures

1. Open de pizzadoos met het juiste gereedschap.

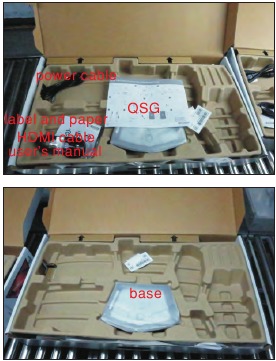

2. Haal alle accessoires uit de doos, waaronder de QSG, HDMI-kabel, stroomkabel, cd en gebruikershandleiding, voetstuk, verhoger en EEI-label. (Opmerking: het hangt ervan af of gebruikers de accessoires retourneren)

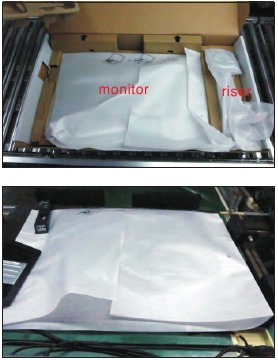

3. Haal de voorgevormde pulp met voetstuk uit de doos en haal vervolgens de verhoger en monitor uit de EPE-zak en plaats deze op een beschermend kussen.

4. Gebruik een kruiskopschroevendraaier om 4 schroeven te verwijderen om de mechanismen te ontgrendelen
   (Schroefmaat nr. 1~4=M4x11; Koppel=7~8kgfxcm)

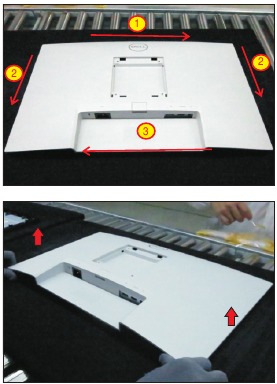

5. Steek uw vingers tussen de achterklep en de middelste rand op de hoeken van de bovenkant van de monitor om de achterklep los te maken, gebruik vervolgens één hand om op de middelste rand te drukken en de andere hand om de achterklep voorzichtig omhoog te trekken in de volgorde van de voorkeurspijl voor het ontgrendelen van de mechanismen van de achterklep.

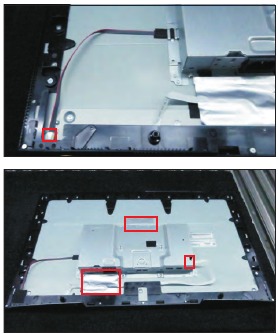

6. Scheur 1 stuk acetaattape af en koppel vervolgens de lampkabel van het paneel los van de connector van het paneel. Scheur 2 stukken aluminiumfolie af en koppel vervolgens de functie-toets kabel los van de connector van de printplaat.


7. Gebruik een kruiskopschroevendraaier om 18 schroeven te verwijderen om de middelste rand te ontgrendelen.
   (Schroefmaat nr. 1~13=M3x4, Koppel=3~4kgfxcm; Schroefmaat nr. 14~18=M2x3.3, Koppel=1±0.2kgfxcm)

8. Gebruik een kruiskopschroevendraaier om 2 schroeven te verwijderen om de beugel met de paneelmodule te ontgrendelen.
   (Schroefmaat nr. 1~2=M3x3, Koppel=3~4kgfxcm )

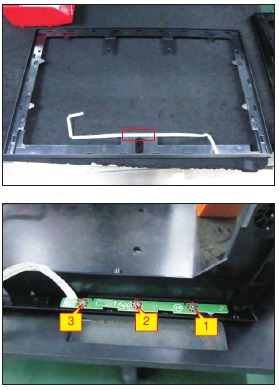

9. Verwijder de middelste rand en plaats deze op een bevestiging. Gebruik een kruiskopschroevendraaier om 3 schroeven te verwijderen om de functie-toets printplaat te ontgrendelen en scheur vervolgens de tape af om de toets kabels los te maken.
   (Schroefmaat nr. 1~3=M2x2.4, Koppel=0.8±0.2kgfxcm)

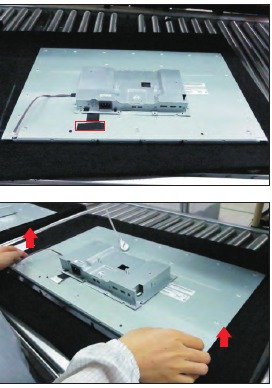

10. Scheur de tape af en til vervolgens de paneelmodule met het beugelchassis op om de voorste rand van de paneelmodule los te maken.

11. Koppel de LVDS-kabel los van de connector van de paneelmodule door aan de oorvergrendelingen te trekken.

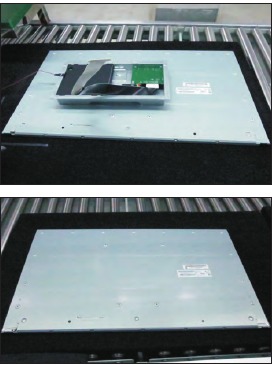

12. Verwijder de beugelchassismodule en plaats de beugelchassismodule op een beschermend kussen.

13. Verwijder de Mylar van de haken van de beugelchassismodule.

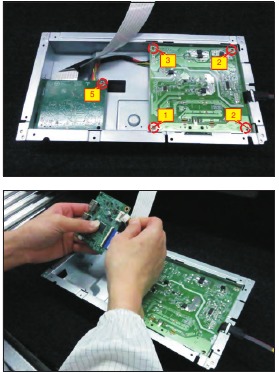

14. Gebruik een kruiskopschroevendraaier om 5 schroeven te verwijderen om de printplaat te ontgrendelen, maak alle kabels los van de haken.
    (Schroefmaat nr. 1=M4x8, Koppel=6±0.5kgfxcm; Schroefmaat nr. 2~5=M3x7.5, Koppel=6±0.5kgfxcm)


15. Verwijder de interfacekaart en voedingskaart voorzichtig uit de beugelchassismodule en koppel alle kabels los.

16. Verwijder elektrolytische condensatoren (rode markering) van gedrukte printplaten.

    1. Snijd de lijm tussen de bulkcondensator en de PCB met een mes.

    2. Zorg ervoor dat het snijpad zich binnen de lijm bevindt, raak de bulkcondensator of PCB niet aan.

    3. Snijd in de onderkant van de bulkcondensator en trek deze voorzichtig omhoog.

    4. Haal de bulkcondensator eruit. Soldeer de pin met een soldeerbout en absorber.

    5. Til de bulkcondensator omhoog en weg van de PCB.


Benodigde gereedschappen

Maak een lijst van het type en de grootte van de gereedschappen die doorgaans kunnen worden gebruikt om het product te demonteren tot een punt waarop componenten en materialen die een selectieve behandeling vereisen, kunnen worden verwijderd.
Beschrijving van het gereedschap:

• Schroevendraaier (kruiskop) #1
• Schroevendraaier (kruiskop) #2
• Zakmes
• Soldeerbout en absorber
