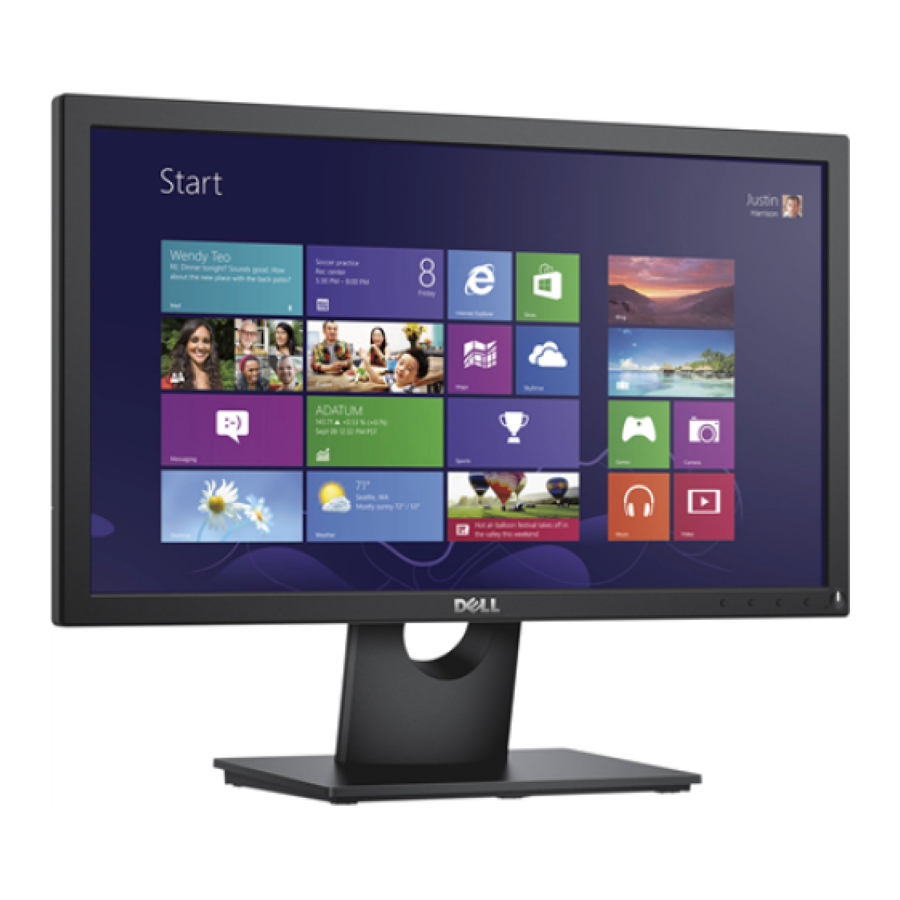

Dell E Series, E 16 / E 18 Series Demontagehandleiding

Inhoud

1 Demontageprocedures
2 Productmateriaal informatie
3 Benodigde hulpmiddelen
4 Download handleiding
5 In andere talen

Demontageprocedures

DELL E-Series (van toepassing op EXX16, EXX18)

Schakel de stroom uit
Ontkoppel kabels van de monitor
Verwijder de voet van de monitor met de ontgrendelknop (met een kruiskopschroevendraaier)
Gebruik een kruiskopschroevendraaier (Φ5 mm) om 4 schroeven te verwijderen om te ontgrendelen. 1-4 schroefmaat M4 x 10, koppel = 11 tot 13 kgf.cm
*Voor VGA-connectiviteit, gebruik een zeshoekige schroevendraaier om 2 VGA-schroeven te verwijderen. Koppel = 0,8 +/- 0,1 kgf.cm
Draai de monitor (paneel naar boven), demonteer de voorste bezel vanaf de bovenkant van de monitor.
Nadat de voorste bezel volledig is verwijderd, draait u de monitor (paneel naar beneden) en verwijdert u de achterklep.
Verwijder 4 zwarte tapes
Verwijder kabels: Toetsenbordkabel (5) en achtergrondverlichtingskabel (6)
Verwijder de LVDS-kabel van het paneel

Draai het chassis om en verwijder Mylar
Verwijder 4 schroeven van de voedingskaart met een kruiskopschroevendraaier (Φ5 mm)
Verwijder 1 schroef van de IF-kaart met een kruiskopschroevendraaier. (VGA- en DP-connectiviteit *2 schroeven).
M3 x 6, koppel = 5,5 kgf +/- 0,5 kgf
Verwijder kabels van de IF- en voedingskaart.
Gebruik een kruiskopschroevendraaier (Φ3 mm) om 3 schroeven van de keypad-kaart T2 *3 te verwijderen. Koppel: 1,0 +/- 0,1 kgf.cm

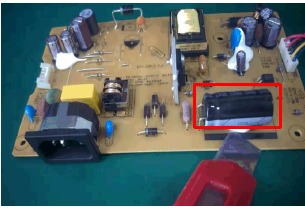

Verwijder elektrolytische condensator > 25 mm hoogte (rode markering) van printplaten. Snijd de lijm tussen de bulkcondensator en PCBA met een mes – zorg ervoor dat u het snijpad binnen de lijm houdt, raak de bulkcondensator en PCBA niet aan.
Haal de soldeertin van de condensatorpen met een soldeerbout.
Til de bulkcondensator weg van de voedingskaart.

Productmateriaal informatie

De volgende stoffen, preparaten of componenten moeten afzonderlijk van ander AEEA worden afgevoerd of teruggewonnen in overeenstemming met artikel 4 van Richtlijn 75/422/EEG van de Raad van de EU.

Condensatoren / condensators (die PCB/PCT bevatten)	Niet gebruikt
Componenten die kwik bevatten	Niet gebruikt
Batterijen	Niet gebruikt
Gedrukte printplaten (met een oppervlakte groter dan 10 vierkante cm)	Product heeft gedrukte printplaten (met een oppervlakte groter dan 10 vierkante cm)
Componenten bevatten toner, inkt en vloeistoffen	Niet gebruikt
Plastic met BFR
Componenten en afval bevatten asbest	Niet gebruikt
CRT	Niet gebruikt
Componenten bevatten CFK, HCFK, HGC en HC	Niet gebruikt
Gasontladingslampen	Niet gebruiken
LCD-scherm > 100 cm2	Product LCD groter dan 100cm2
Externe elektrische kabel	Product heeft externe kabels
Componenten bevatten vuurvaste keramische vezels	Niet gebruikt
Component bevat radioactieve stoffen	Niet gebruikt
Elektrolytische condensatoren (hoogte > 25 mm, diameter >25 mm)	Product heeft elektrolytische condensatoren (hoogte > 25 mm)

Benodigde hulpmiddelen

Geef een lijst van het type en de grootte van de gereedschappen die doorgaans kunnen worden gebruikt om het product te demonteren tot een punt waarop componenten en materialen die een selectieve behandeling vereisen, kunnen worden verwijderd.

Beschrijving van het gereedschap:

Schroevendraaier (kruiskop met Φ5 mm & Φ3 mm)
Schroevendraaier (zeskant om VGA-connectiviteit te verwijderen)
Soldeerbout
Mes

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Dell E Series, E 16 / E 18 Series Demontagehandleiding
