Dell S2417DG Handleiding

Over uw monitor

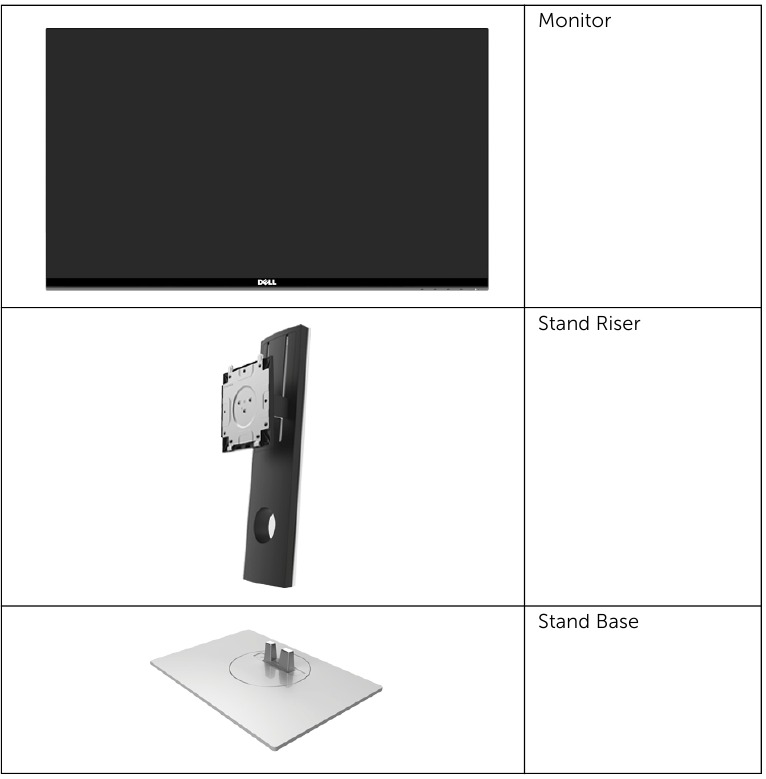

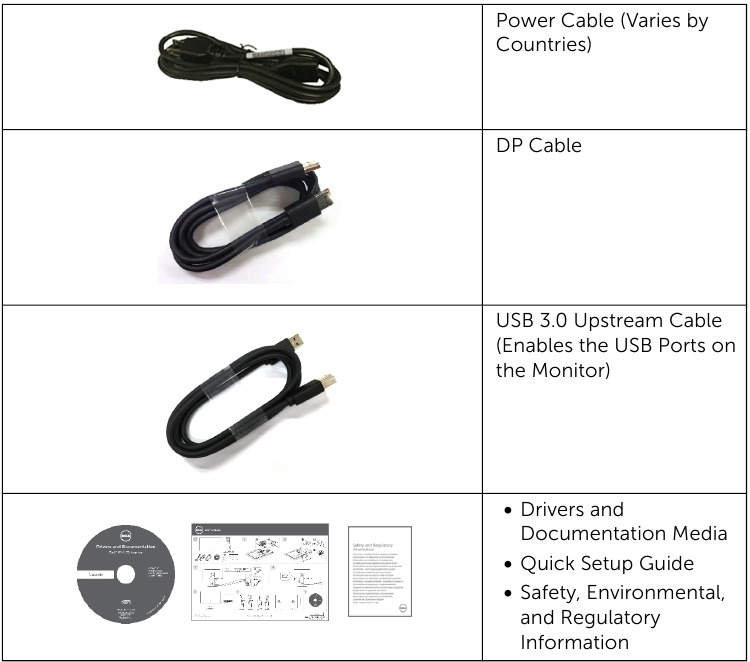

Inhoud van de verpakking

Uw monitor wordt geleverd met de hieronder getoonde componenten. Controleer of u alle componenten hebt ontvangen en neem contact op met Dell als er iets ontbreekt.

OPMERKING: Sommige items zijn mogelijk optioneel en worden mogelijk niet met uw monitor meegeleverd. Sommige functies of media zijn mogelijk niet beschikbaar in bepaalde landen.

OPMERKING: Raadpleeg de installatiehandleiding van de desbetreffende voet voor installatie-instructies om te installeren met een andere voet.

Productkenmerken

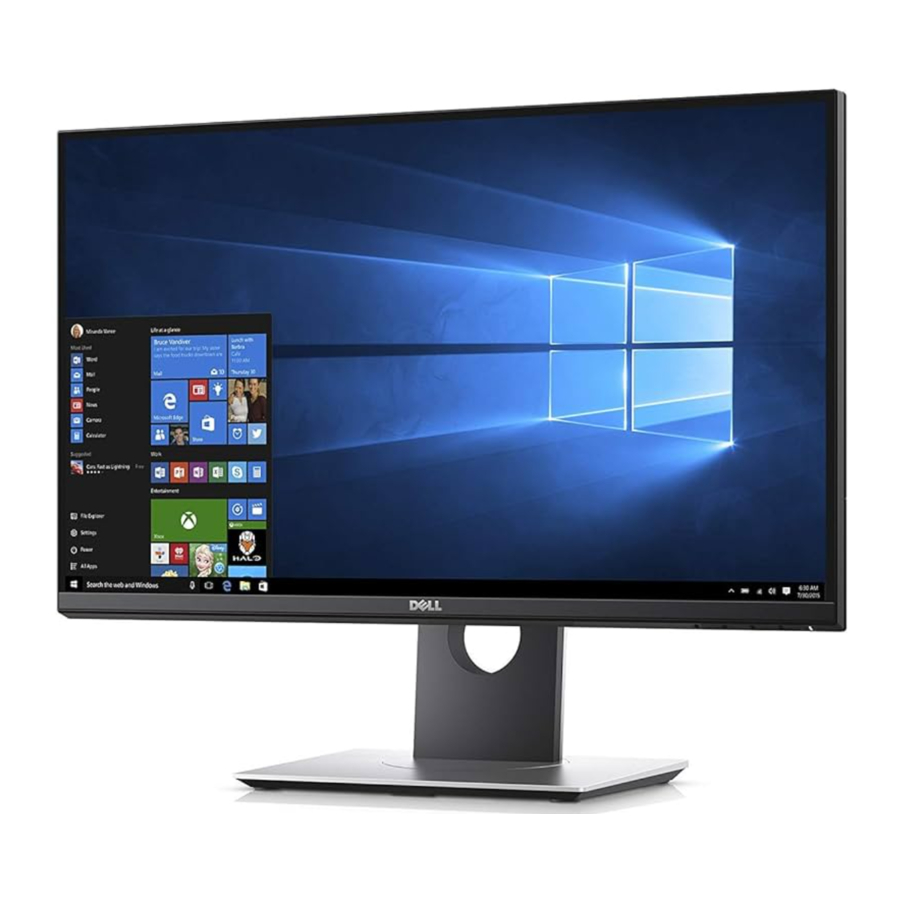

Het Dell S2417DG flat panel-beeldscherm heeft een actieve matrix, Thin-Film Transistor (TFT), Liquid Crystal Display (LCD) en LED-achtergrondverlichting. De monitorfuncties omvatten:

• Weergavegebied van 60,47 cm (23,8 inch) (diagonaal gemeten). Resolutie: Tot 2560 x 1440 via DisplayPort en HDMI, met schermvullende ondersteuning of lagere resoluties.
• Nvidia G-Sync-enabled en 3D Vision Ready monitor, met een extreem hoge vernieuwingsfrequentie van 144 Hz (165 Hz met overklok) en een snelle responstijd van 1 ms.
• Kleurengamma van 72% NTSC.
• Kantel-, draai-, roter-, hoogteaanpassingsmogelijkheid
• Verwijderbare voet en Video Electronics Standards Association (VESA™) 100 mm montagegaten voor flexibele montageoplossingen.
• Digitale connectiviteit met DisplayPort en HDMI.
• Uitgerust met 1 USB-upstream-poort en 4 USB-downstream-poorten.
• Plug-and-play-functionaliteit indien ondersteund door uw systeem.

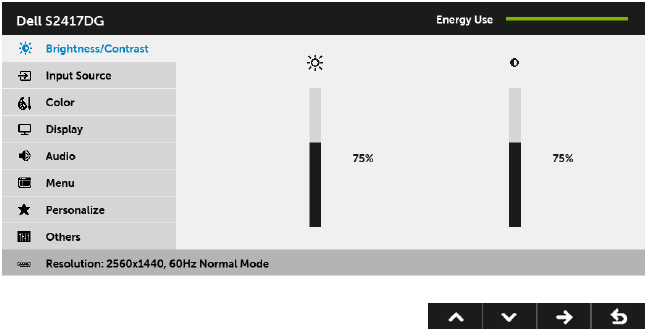

• On-Screen Display (OSD) -aanpassingen voor eenvoudige installatie en schermoptimalisatie.
• De kleurmodi bieden ook verschillende spelmodi, waaronder FPS (First-Person Shooter), RTS (Real-Time Strategy) en RPG (Role-Playing Game).
• Software en documentatiemedia bevatten een informatiebestand (INF), Image Color Matching File (ICM) en productdocumentatie.
• Slot voor beveiligingsslot.
• Voetvergrendeling.
• Arseenvrij glas en kwikvrij voor alleen het paneel.
• 0,5 W stand-byvermogen in de slaapstand.
• Energy Gauge toont het energieverbruik van de monitor in realtime.
• Analoge regeling van de helderheid van de achtergrondverlichting voor een flikkervrij beeldscherm.

Onderdelen en bedieningselementen identificeren

Vooraanzicht

Label	Beschrijving
1	Functieknoppen (Zie De monitor bedienen voor meer informatie)
2	Aan/uit-knop (met LED-indicator)

OPMERKING: Bij beeldschermen met glanzende randen moet de gebruiker rekening houden met de plaatsing van het beeldscherm, aangezien de rand storende reflecties van omringend licht en heldere oppervlakken kan veroorzaken.

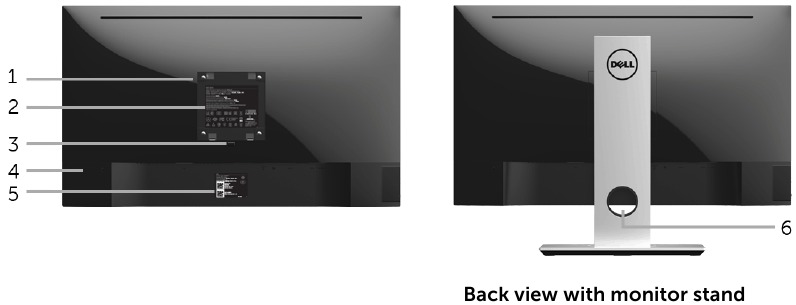

Achteraanzicht

Label	Beschrijving	Gebruik

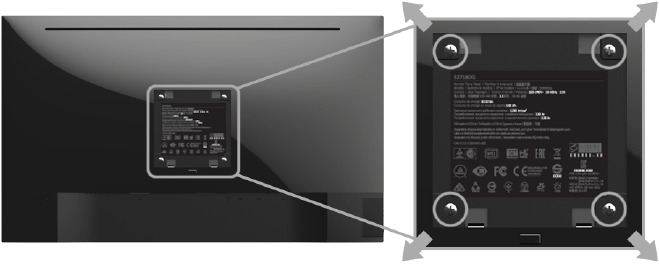

1	VESA-montagegaten (100 mm x 100 mm - achter de bevestigde VESA-afdekking)	Monteer de monitor aan de wand met behulp van een VESA-compatibele wandmontagekit (100 mm x 100 mm).
2	Label met regelgeving	Geeft de wettelijke goedkeuringen weer.
3	Knop voor het loskoppelen van de voet	Maakt de voet los van de monitor.
4	Slot voor beveiligingsslot	Zet de monitor vast met een beveiligingsslot (beveiligingsslot niet inbegrepen).
5	Label met barcode en serienummer	Raadpleeg dit label als u contact moet opnemen met Dell voor technische ondersteuning.
6	Sleuf voor kabelbeheer	Gebruik om kabels te ordenen door ze door de sleuf te plaatsen.

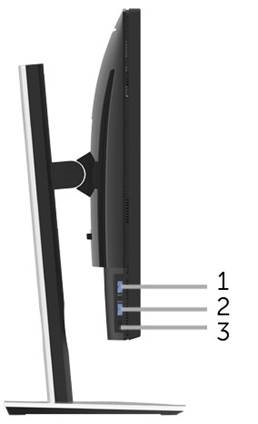

Zijaanzicht

Label	Beschrijving	Gebruik
1	USB 3.0-poort	Sluit uw USB-apparaat aan. OPMERKING: Om deze poort te gebruiken, moet u de USB-kabel (meegeleverd met uw monitor) van de USB-upstream-poort op de monitor op uw computer aansluiten.
2	USB 3.0-poort met PowerShare	Sluit uw USB-apparaat aan (ondersteunt ook snel opladen).
3	Hoofdtelefoonaansluiting	Sluit de hoofdtelefoon aan.

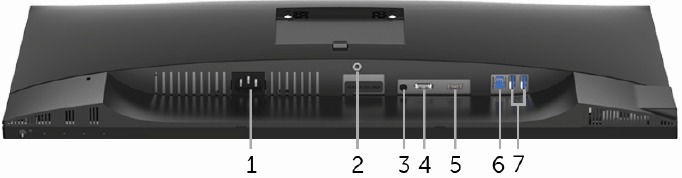

Onderaanzicht

Onderaanzicht zonder monitorvoet

Label	Beschrijving	Gebruik
1	Aansluiting van de voedingskabel	Sluit de voedingskabel aan (meegeleverd met uw monitor).
2	Voetvergrendelingsfunctie	Om de voet aan de monitor te vergrendelen met behulp van een M3 x 6 mm schroef (schroef niet inbegrepen).
3	Line-out-poort	Sluit uw luidsprekers aan. OPMERKING: Deze poort biedt geen ondersteuning voor hoofdtelefoons.
4	DisplayPort	Sluit aan op uw computer met behulp van de DP-kabel (meegeleverd met uw monitor).
5	HDMI-poort	Sluit aan op uw computer met behulp van de HDMI-kabel.
6	USB-upstream-poort	Sluit de USB-kabel (meegeleverd met uw monitor) aan op deze poort en uw computer om de USB-poorten op uw monitor in te schakelen.
7	USB 3.0-poorten (2)	Sluit een USB-apparaat aan. OPMERKING: Om deze poort te gebruiken, moet u de USB-kabel (meegeleverd met uw monitor) van de USB-upstream-poort op de monitor op uw computer aansluiten.

Monitorspecificaties

Specificaties plat scherm

Model	S2417DG
Schermtype	Actieve matrix - TFT LCD
Paneltechnologie	TN
Beeldverhouding	16:9
Zichtbaar beeld
Diagonaal Horizontaal, Actief gebied Verticaal, Actief gebied Gebied	604,7 mm (23,8 inch) 526,85 mm (20,74 inch) 296,35 mm (11,67 inch) 156131,99 mm2 (242,04 inch2)
Pixel pitch	0,2058 mm x 0,2058 mm
Pixel per inch (PPI)	123
Kijkhoek	160° (verticaal) normaal 170° (horizontaal) normaal
Helderheid	350 cd/m² (normaal)
Contrastratio	1000 tot 1 (normaal)
Schermcoating	Anti-glare met 3H hardheid
Backlight	LED-edge-light-systeem
Reactietijd (normaal)	1 ms gray-to-gray
Kleurdiepte	16,7 miljoen kleuren
Kleurengamma	72%* (CIE1931)
Ingebouwde apparaten	USB 3.0 supersnelle hub (met 1 x USB 3.0 upstream-poort) 4 x USB 3.0 downstream-poorten (waarvan 1 poort die stroom opladen ondersteunt)
Connectiviteit	1 x DP 1.2 1 x HDMI 1.4 1 x USB 3.0 upstream-poort - onderkant 2 x USB 3.0-poort - zijkant 2 x USB 3.0-poort - onderkant 1 x hoofdtelefoonuitgang - zijkant 1 x audio line-out jack - onderkant

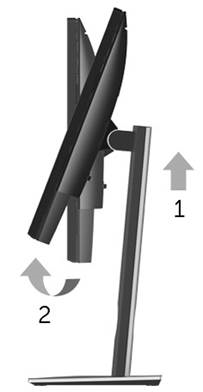

Instelbaarheid
In hoogte verstelbare voet Kantelen Draaien Roteren	0 tot 130 mm -5° tot 21° -45° tot 45° -90° tot 90°
Dell Display Manager-compatibiliteit	Nee
Beveiliging	Sleuf voor veiligheidsslot (kabelslot apart verkrijgbaar)

* Kleurengamma (normaal) is gebaseerd op CIE1976 (82%) en CIE1931 (72%) testnormen.

Resolutiespecificaties

Model	S2417DG
Horizontaal scanbereik	30 kHz tot 160 kHz (automatisch)
Verticaal scanbereik	30 Hz tot 150 Hz (automatisch) 165 Hz met overclock
Maximale standaardresolutie	2560 X 1440 bij 165 Hz (met overclock)

Ondersteunde videomodi

Model	S2417DG
Videoweergavemogelijkheden (HDMI & DP-weergave)	480p, 480i, 576p, 720p, 1080p, 576i, 1080i, 1080p, QHD

Standaardweergavemodi

HDMI-weergavemodi

Weergavemodus	Horizontale frequentie (kHz)	Verticale frequentie (Hz)	Pixelklok (MHz)	Synchronisatiepolariteit (horizontaal/verticaal)
IBM VGA,640 x 480p	31.5	60	25.2	-/-
VESA, 720 x 480p	29.83	60	26.25	+/-
VESA, 720 x 576p	29.55	50	26	+/-
VESA, 800 x 600p	37.88	60	40	+/+
VESA, 1024 x 768p	48.36	60	65	-/-
HDTV, 1280 x 720p	37.5	50	74.25	+/+
HDTV, 1280 x 720p	45	60	74.25	+/+
HDTV, 1920 x 1080p	55.6	50	141.5	-/+
HDTV, 1920 x 1080p	67.5	60	148.5	+/+
VESA, 2560 x 1440p	88.8	60	241.5	+/-

DP-weergavemodi

Weergavemodus	Horizontale frequentie (kHz)	Verticale frequentie (Hz)	Pixelklok (MHz)	Synchronisatiepolariteit (horizontaal/verticaal)
VESA, 640 x 480	31.5	60	25.2	-/-
VESA, 800 x 600	37.88	60	40	+/+
VESA, 1024 x 768	48.36	60	65	-/-
VESA, 2560 x 1440	88.8	60	241.5	+/-
VESA, 2560 x 1440	127.4	85	346.5	+/-
VESA, 2560 x 1440	150.9	100	410.5	+/-
VESA, 2560 x 1440	182.9	120	497.75	+/-
VESA, 2560 x 1440	209.5	144	569.75	+/+
VESA, 2560 x 1440	34.9	24	95	+/-
VESA, 2560 x 1440	232.05	150	612.61	+/-
VESA, 2560 x 1440	240.40	155	634.66	+/-
VESA, 2560 x 1440	240.64	160	635.28	+/+
VESA, 2560 x 1440	240.74	165	635.54	+/+

OPMERKING: deze monitor ondersteunt NVIDIA G-Sync en NVIDIA 3D Vision Ready. Ga naar http://www.geforce.com om te weten te komen of uw NVIDIA-videokaart de G-SYNC-functie ondersteunt.

Elektrische specificaties

Model	S2417DG
Video-ingangssignalen	HDMI 1.4, 600 mV voor elke differentiële lijn, 100 ohm ingangsimpedantie per differentieel paar DisplayPort 1.2, 600 mV voor elke differentiële lijn, 100 ohm ingangsimpedantie per differentieel paar
Synchronisatie-ingangssignalen	Afzonderlijke horizontale en verticale synchronisatie, polariteitsvrij TTL-niveau, SOG (Composite SYNC op groen)
AC-ingangsspanning/-frequentie/ stroom	100 VAC tot 240 VAC / 50 Hz of 60 Hz + 3 Hz / 1,5 A (normaal)
Inschakelstroom	120 V: 30 A (max.) bij 0°C (koude start) 220 V: 60 A (max.) bij 0°C (koude start)

Fysieke kenmerken

Model	S2417DG
Type signaalkabel	Digitaal: HDMI, 19 pinnen (kabel niet inbegrepen) Digitaal: DisplayPort, 20 pinnen Universal Serial Bus: USB, 9 pinnen
Afmetingen (met voet)
Hoogte (uitgeschoven)	493,9 mm (19,44 inch)
Hoogte (ingeschoven)	363,9 mm (14,33 inch)
Breedte	540,4 mm (21,28 inch)
Diepte	180,0 mm (7,09 inch)
Afmetingen (zonder voet)
Hoogte	322,7 mm (12,70 inch)
Breedte	540,4 mm (21,28 inch)
Diepte	55,8 mm (2,20 inch)
Afmetingen voet
Hoogte (uitgeschoven)	400,8 mm (14,78 inch)
Hoogte (ingeschoven)	354,4 mm (13,95 inch)
Breedte	242,6 mm (9,55 inch)
Diepte	180,0 mm (7,09 inch)
Gewicht
Gewicht met verpakking	8,23 kg (18,11 lb)
Gewicht met voet en kabels	6,09 kg (13,40 lb)
Gewicht zonder voet (voor wandmontage of VESA-montage - geen kabels)	3,84 kg (8,45 lb)
Gewicht van de voet	1,93 kg (4,25 lb)
Glans voorkant frame	Zwart frame - 30 glanseenheden (max.)

Milieu-eigenschappen

Model	S2417DG
Naleving van standaarden
RoHS-conform Arseenvrij glas en kwikvrij alleen voor het paneel
Temperatuur
In bedrijf	0 °C tot 40 °C (32 °F tot 104 °F)
Buiten bedrijf	Opslag: -20 °C tot 60 °C (-4 °F tot 140 °F) Verzending: -20 °C tot 60 °C (-4 °F tot 140 °F)
Vochtigheid
In bedrijf	10% tot 80% (niet-condenserend)
Buiten bedrijf	Opslag: 5% tot 90% (niet-condenserend) Verzending: 5% tot 90% (niet-condenserend)
Hoogte
In bedrijf	5.000 m (16.404 ft) (maximum)
Buiten bedrijf	12.192 m (40.000 ft) (maximum)
Warmteafvoer	249,1 BTU/uur (maximum) 112,6 BTU/uur (standaard)

Energiebeheerstanden

Als u een beeldschermkaart of software hebt die voldoet aan VESA's DPM™ op uw pc, kan de monitor automatisch het stroomverbruik verminderen wanneer deze niet wordt gebruikt. Dit wordt de Energiebesparingsmodus* genoemd. Als de computer invoer van het toetsenbord, de muis of andere invoerapparaten detecteert, hervat de monitor automatisch de werking. De volgende tabel toont het stroomverbruik en de signalering van deze automatische energiebesparingsfunctie.

VESA-modi	Horizontale synchronisatie	Verticale synchronisatie	Video	Stroomindicator	Stroomverbruik
Normale werking	Actief	Actief	Actief	Wit	73 W (maximum)** 33 W (standaard)
Actieve uit-modus	Inactief	Inactief	Uitgeschakeld	Wit (knipperend)	Minder dan 0,5 W
Uitschakelen	-	-	-	Uit	Minder dan 0,3 W

* Nul stroomverbruik in de UIT-modus kan alleen worden bereikt door de hoofdkabel los te koppelen van de monitor.
** Maximaal stroomverbruik met maximale luminantie en USB actief.

Pintoewijzingen

DisplayPort-connector

Pinnummer	20-pins zijde van de aangesloten signaalkabel
1	ML0(p)
2	GND
3	ML0(n)
4	ML1(p)
5	GND
6	ML1(n)
7	ML2(p)
8	GND
9	ML2(n)
10	ML3(p)
11	GND
12	ML3(n)
13	GND
14	GND
15	AUX(p)
16	GND
17	AUX(n)
18	GND
19	Re-PWR
20	+3.3 V DP_PWR

HDMI-connector

Pinnummer	19-pins zijde van de aangesloten signaalkabel
1	TMDS DATA 2+
2	TMDS DATA 2 SHIELD
3	TMDS DATA 2-
4	TMDS DATA 1+
5	TMDS DATA 1 SHIELD
6	TMDS DATA 1-
7	TMDS DATA 0+
8	TMDS DATA 0 SHIELD
9	TMDS DATA 0-
10	TMDS CLOCK+
11	TMDS CLOCK SHIELD
12	TMDS CLOCK-
13	CEC
14	Reserved (N.C. on device)
15	DDC CLOCK (SCL)
16	DDC DATA (SDA)
17	DDC/CEC Ground
18	+5V POWER
19	HOT PLUG DETECT

Plug-and-play-functionaliteit

U kunt de monitor installeren in elk Plug & Play-compatibel systeem. De monitor biedt automatisch de Extended Display Identification Data (EDID) (uitgebreide weergave-identificatiegegevens) aan het computersysteem via Display Data Channel (DDC)-protocollen, zodat het systeem zichzelf kan configureren en de monitorinstellingen kan optimaliseren. De meeste monitorinstallaties zijn automatisch. U kunt desgewenst verschillende instellingen selecteren. Zie De monitor bedienen voor meer informatie over het wijzigen van de monitorinstellingen.

Universal Serial Bus (USB)-interface

In dit gedeelte vindt u informatie over de USB-poorten die beschikbaar zijn op de monitor.

LET OP: deze monitor is Super-Speed USB 3.0-compatibel.

Overdrachtssnelheid	Gegevenssnelheid	Stroomverbruik*
Supersnel	5 Gbps	4,5 W (maximaal, per poort)
Hoge snelheid	480 Mbps	4,5 W (maximaal, per poort)
Volledige snelheid	12 Mbps	4,5 W (maximaal, per poort)

* Tot 2 A op USB-downstreampoort (poort met bliksemschichtpictogram) met BC1.2-compatibele apparaten of normale USB-apparaten.

USB-upstreamconnector

Pinnr.	9-pins zijde van de connector
1	VCC
2	D-
3	D+
4	GND
5	SSTX-
6	SSTX+
7	GND
8	SSRX-
9	SSRX+

USB-downstreamconnector

Pinnr.	9-pins zijde van de connector
1	VCC
2	D-
3	D+
4	GND
5	SSRX-
6	SSRX+
7	GND
8	SSTX-
9	SSTX+

USB-poorten

• 1 upstream - onderkant
• 2 downstream - onderkant
• 2 downstream - zijkant
• Stroomoplaadpoort - de poort met bliksemschichtpictogram; ondersteunt snelladen met stroom als het apparaat BC1.2-compatibel is.

LET OP: Voor de USB 3.0-functionaliteit is een USB 3.0-compatibele computer vereist.

OPMERKING: De USB-interface van de monitor werkt alleen als de monitor is ingeschakeld of in de energiebesparingsmodus staat. Als u de monitor uitschakelt en vervolgens weer inschakelt, kan het enkele seconden duren voordat de aangesloten randapparatuur de normale functionaliteit hervat.

Kwaliteit van lcd-monitor en pixelbeleid

Tijdens het fabricageproces van de lcd-monitor is het niet ongebruikelijk dat een of meer pixels in een onveranderlijke toestand worden vastgezet, die moeilijk te zien zijn en de weergavekwaliteit of bruikbaarheid niet beïnvloeden. Zie de Dell Support-website op: http://www.dell.com/support/monitors voor meer informatie over het Dell-monitor kwaliteits- en pixelbeleid.

Onderhoudsrichtlijnen

Uw monitor reinigen

Lees en volg de veiligheidsinstructies voordat u de monitor reinigt.

Voordat u de monitor schoonmaakt, koppelt u de voedingskabel van de monitor los van het stopcontact.

Volg voor de beste resultaten de onderstaande instructies bij het uitpakken, reinigen of hanteren van uw monitor:

• Om uw antistatische scherm schoon te maken, maakt u een zachte, schone doek licht vochtig met water. Gebruik indien mogelijk een speciaal schermreinigingsdoekje of -oplossing die geschikt is voor de antistatische coating. Gebruik geen benzeen, verdunner, ammoniak, schuurmiddelen of perslucht.
• Gebruik een licht vochtige, warme doek om de monitor schoon te maken. Vermijd het gebruik van wasmiddelen, omdat sommige wasmiddelen een melkachtige film op de monitor achterlaten.
• Als u wit poeder opmerkt wanneer u uw monitor uitpakt, veegt u dit weg met een doek.
• Behandel uw monitor met zorg, omdat een donker gekleurde monitor bekrast kan raken en meer witte slijtageplekken kan vertonen dan een lichter gekleurde monitor.
• Om de beste beeldkwaliteit op uw monitor te behouden, gebruikt u een dynamisch veranderende schermbeveiliging en schakelt u uw monitor uit wanneer u deze niet gebruikt.

De monitor instellen

De voet bevestigen

OPMERKING: De voet is losgekoppeld wanneer de monitor uit de fabriek wordt verzonden.

OPMERKING: Dit is van toepassing op een monitor met een voet. Raadpleeg de bijbehorende installatiehandleiding voor de installatie-instructies als er een andere voet is gekocht.

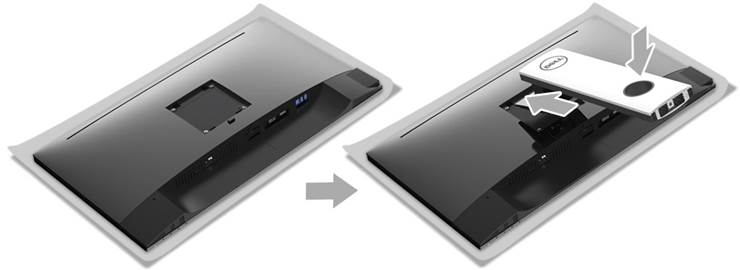

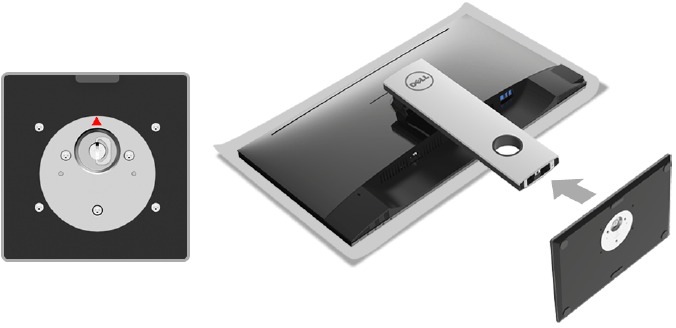

De monitorvoet bevestigen:

1. Verwijder de afdekking en plaats de monitor erop.

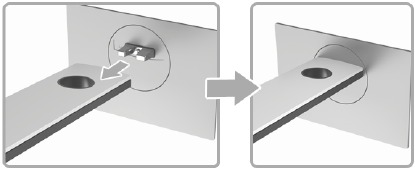

2. Plaats de twee lipjes aan de bovenkant van de voet in de groef aan de achterkant van de monitor.
3. Druk op de voet totdat deze op zijn plaats klikt.

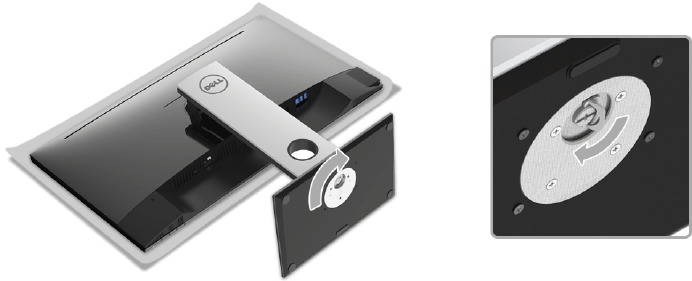

4. Houd de voetbasis vast met het driehoekje,, naar boven gericht. Lijn vervolgens de uitstekende blokken van de voetbasis uit met de bijbehorende sleuf op de voet.

5. Steek de voetbasisblokken volledig in de voetsleuf.

6. Til de schroefhendel op en draai de schroef met de klok mee.

7. Nadat u de schroef volledig hebt vastgedraaid, vouwt u de schroefhendel plat in de uitsparing.

Uw monitor aansluiten

Voordat u begint met een van de procedures in dit gedeelte, volgt u de veiligheidsinstructies.

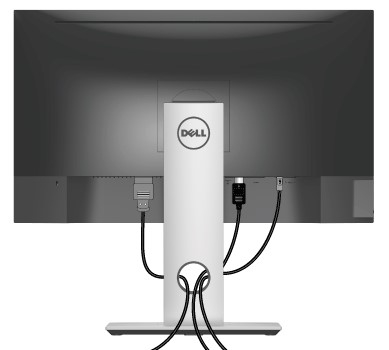

OPMERKING: Leid de kabels door de kabelbeheersleuf voordat u ze aansluit.

OPMERKING: Sluit niet alle kabels tegelijkertijd aan op de computer.

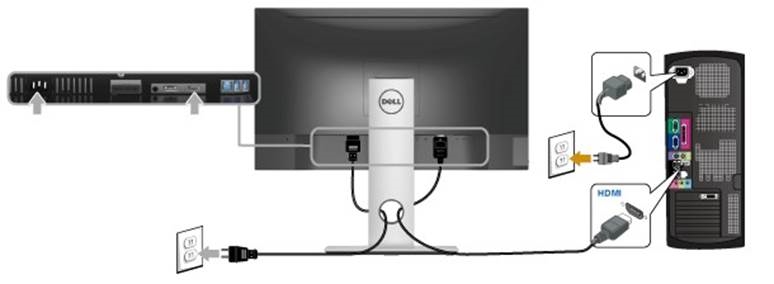

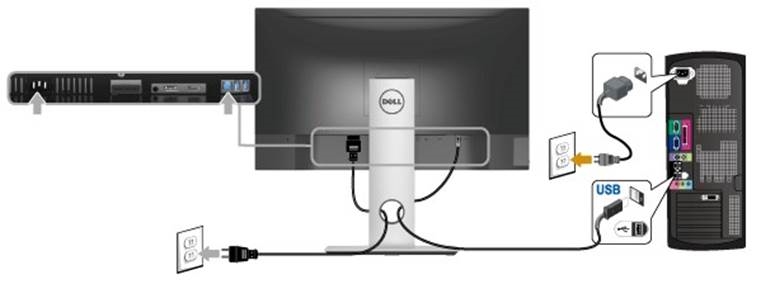

Uw monitor aansluiten op de computer:

1. Schakel uw computer uit en koppel de stroomkabel los.
2. Sluit de DP- of HDMI-kabel van uw monitor aan op de computer.

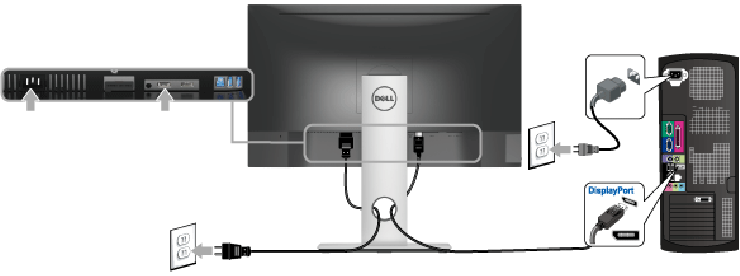

De DisplayPort-kabel (DP naar DP) aansluiten

De HDMI-kabel aansluiten (optioneel)

OPMERKING: De afbeeldingen worden alleen ter illustratie gebruikt. Het uiterlijk van de computer kan variëren.

De USB 3.0-kabel aansluiten

Nadat u de DP-/HDMI-kabel hebt aangesloten, volgt u de onderstaande procedures om de USB 3.0-kabel op de computer aan te sluiten en uw monitorinstallatie te voltooien:

1. Sluit de upstream USB 3.0-poort (meegeleverde kabel) aan op een geschikte USB 3.0-poort op uw computer. (Zie Onderkant voor meer informatie.)
2. Sluit de USB 3.0-randapparatuur aan op de downstream USB 3.0-poorten op de monitor.
3. Steek de stroomkabels voor uw computer en monitor in een stopcontact in de buurt.
4. Schakel de monitor en de computer in. Als uw monitor een afbeelding weergeeft, is de installatie voltooid. Als er geen afbeelding wordt weergegeven, raadpleegt u Specifieke problemen met Universal Serial Bus (USB).
5. Gebruik de kabelgleuf op de monitorvoet om de kabels te ordenen.


Uw kabels ordenen

Nadat u alle benodigde kabels op uw monitor en computer hebt aangesloten (zie Uw monitor aansluiten voor het aansluiten van de kabels), ordent u alle kabels zoals hierboven weergegeven.

De monitorvoet verwijderen

OPMERKING: Om krassen op het lcd-scherm te voorkomen tijdens het verwijderen van de voet, moet u ervoor zorgen dat de monitor op een zacht, schoon oppervlak wordt geplaatst.

OPMERKING: Dit is van toepassing op een monitor met een voet. Raadpleeg de bijbehorende installatiehandleiding voor de installatie-instructies als er een andere voet is gekocht.

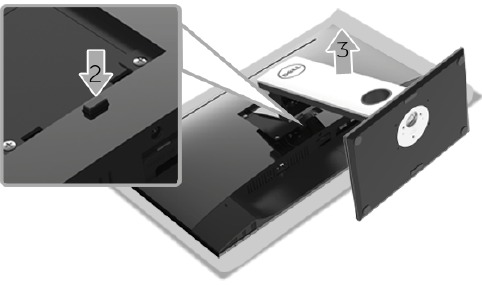

De voet verwijderen:

1. Plaats de monitor op een zachte doek of kussen.
2. Houd de ontgrendelingsknop van de voet ingedrukt.
3. Til de voet omhoog en weg van de monitor.

Wandmontage (optioneel)

(Schroefafmeting: M4 x 10 mm).

Raadpleeg de instructies die bij de VESA-compatibele wandmontagekit worden geleverd.

1. Plaats het monitorpaneel op een zachte doek of kussen op een stabiele, vlakke tafel.
2. Verwijder de voet.
3. Gebruik een kruiskopschroevendraaier om de vier schroeven te verwijderen waarmee de plastic afdekking is bevestigd.
4. Bevestig de montagebeugel van de wandmontagekit aan de monitor.
5. Monteer de monitor aan de muur door de instructies te volgen die bij de wandmontagekit worden geleverd.

OPMERKING: Uitsluitend te gebruiken met een UL-gecertificeerde wandmontagebeugel met een minimaal draagvermogen van 3,84 kg.

De monitor bedienen

De monitor inschakelen

Druk op de -knop om de monitor in te schakelen.

De bedieningselementen op het voorpaneel gebruiken

Gebruik de bedieningsknoppen op de voorkant van de monitor om de eigenschappen van de weergegeven afbeelding aan te passen. Wanneer u deze knoppen gebruikt om de bedieningselementen aan te passen, toont een OSD de numerieke waarden van de eigenschappen wanneer ze veranderen.

De volgende tabel beschrijft de knoppen op het voorpaneel:

	Knop op het voorpaneel	Beschrijving
1	Sneltoets/Voorinstelmodi	Gebruik deze knop om een keuze te maken uit een lijst met vooraf ingestelde kleurmodi. LET OP: De functie is uitgeschakeld wanneer u zich in de 3D-modus of ULMB-modus bevindt.
2	Sneltoets/Volume	Gebruik de knoppen om het volume aan te passen. Minimum is 0 (-). Maximum is 100 (+).
3	Menu	Gebruik de MENU-knop om het schermmenu (OSD) te openen en het OSD-menu te selecteren. Zie Het menusysteem openen.
4	Afsluiten	Gebruik deze knop om terug te gaan naar het hoofdmenu of het OSD-hoofdmenu te verlaten.
5	Aan/uit (met aan/uit-lampje)	Gebruik de Aan/uit-knop om de monitor in en uit te schakelen. Het witte lampje geeft aan dat de monitor aan staat en volledig functioneert. Een knipperend wit lampje geeft de energiebesparende modus aan.

Knop op het voorpaneel

Gebruik de knoppen op de voorkant van de monitor om de beeldinstellingen aan te passen.

	Knop op het voorpaneel	Beschrijving
1	Omhoog	Gebruik de Omhoog-knop om items in het OSD-menu aan te passen (bereiken vergroten).
2	Omlaag	Gebruik de Omlaag-knop om items in het OSD-menu aan te passen (bereiken verkleinen).
3	Selecteren	Gebruik de Selecteren-knop om uw selectie te bevestigen.
4	Terug	Gebruik de Terug-knop om terug te gaan naar het vorige menu.

Het schermmenu (OSD) gebruiken

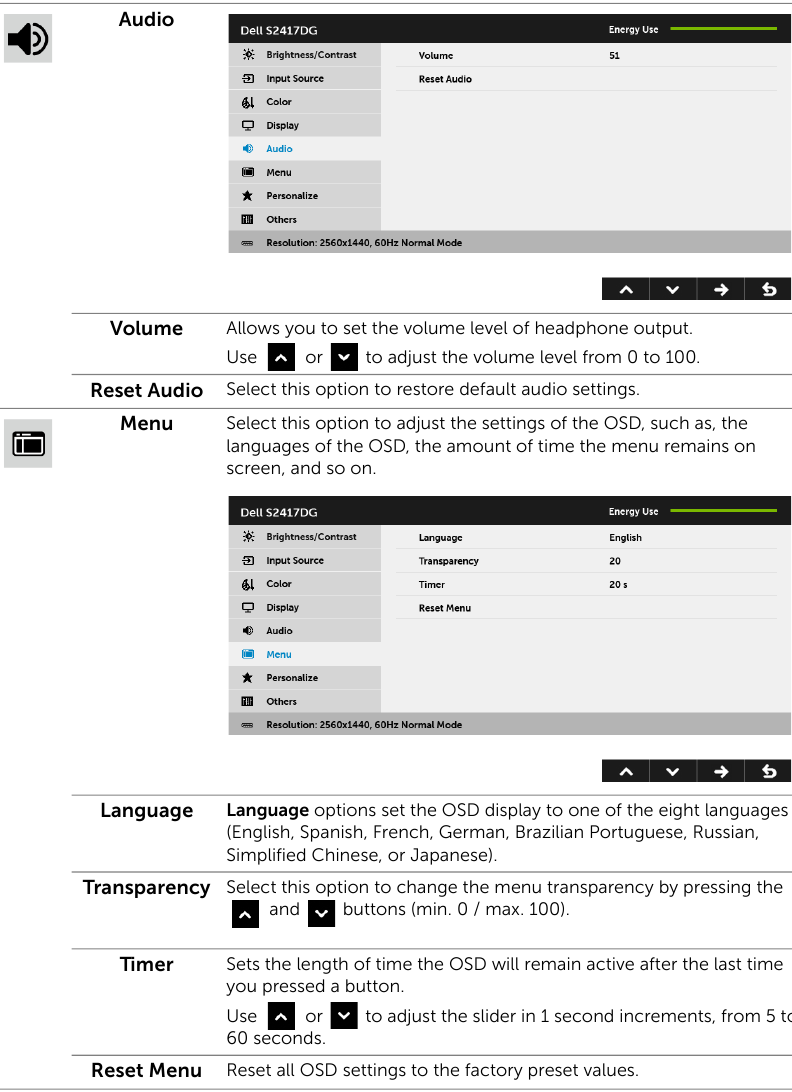

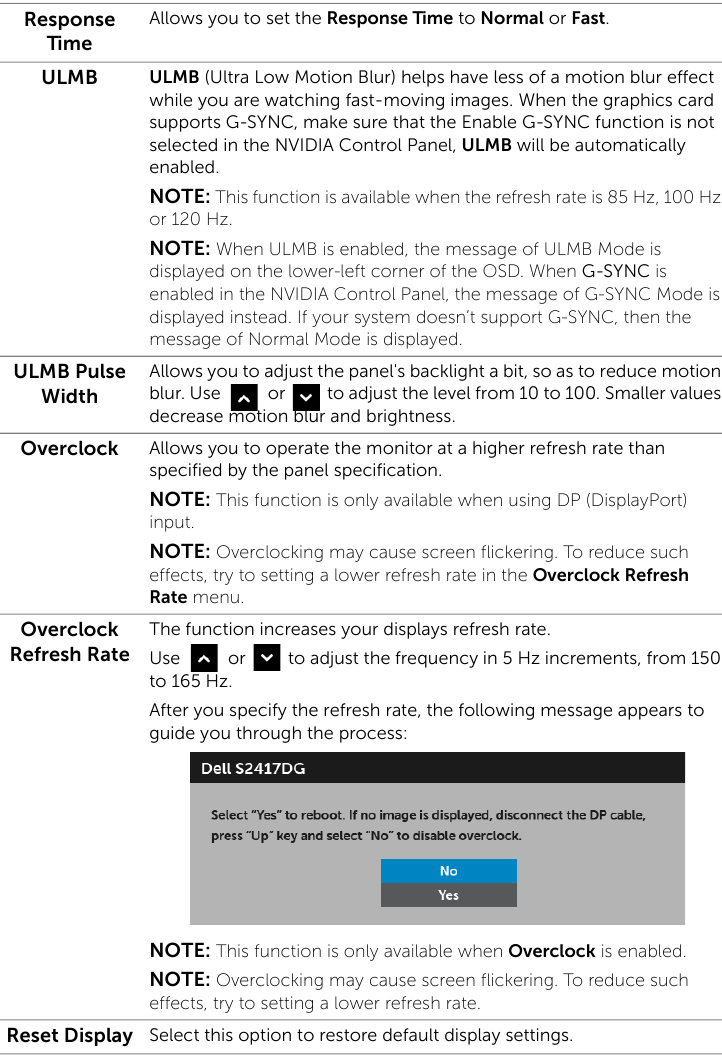

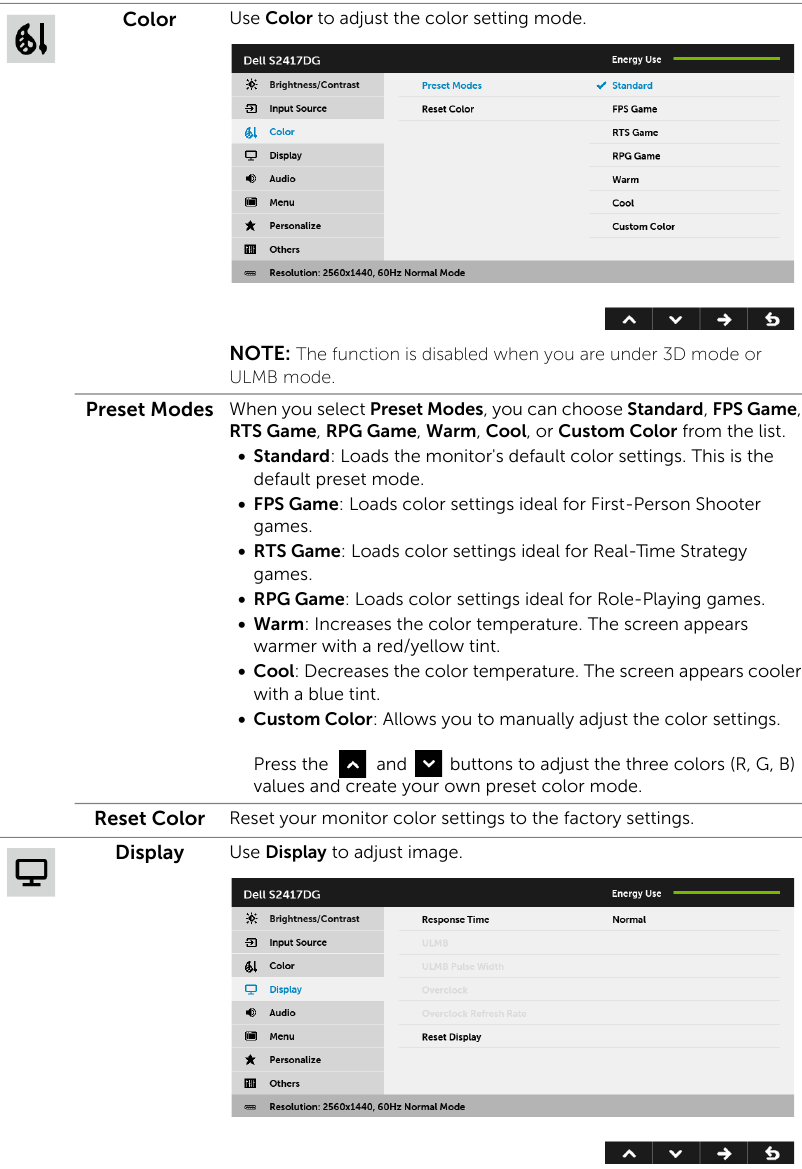

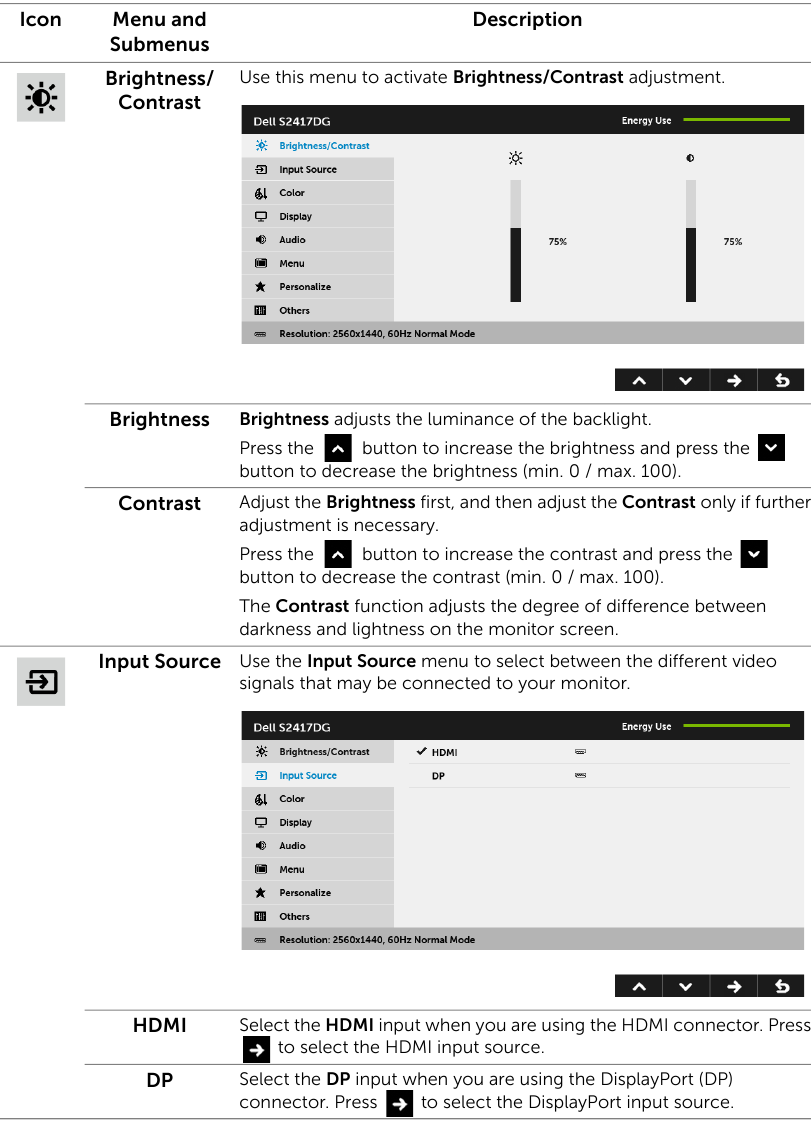

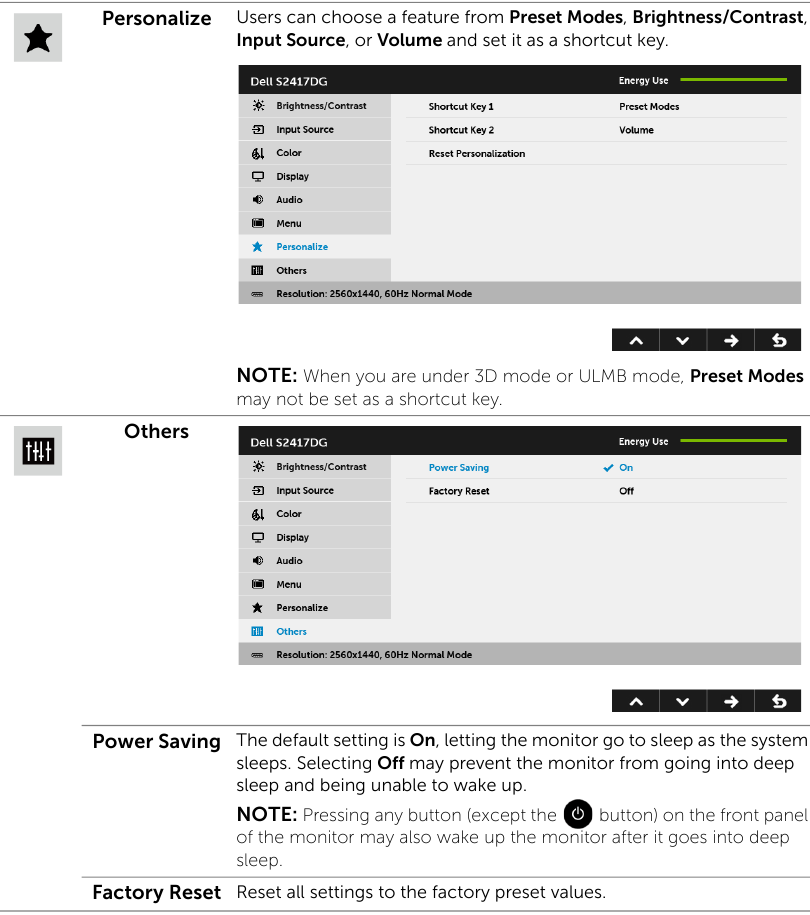

Het menusysteem openen

LET OP: Als u de instellingen wijzigt en vervolgens naar een ander menu gaat of het OSD-menu verlaat, slaat de monitor deze wijzigingen automatisch op. De wijzigingen worden ook opgeslagen als u de instellingen wijzigt en vervolgens wacht tot het OSD-menu verdwijnt.

1. Druk op de -knop om het OSD-menu te openen en het hoofdmenu weer te geven.
   Hoofdmenu voor digitale (DP) invoer

2. Druk op de - en -knoppen om tussen de instellingsopties te bewegen. Wanneer u van het ene pictogram naar het andere gaat, wordt de naam van de optie gemarkeerd. Zie de volgende tabel voor een volledige lijst met alle opties die beschikbaar zijn voor de monitor.
3. Druk eenmaal op de -knop om de gemarkeerde optie te activeren.
4. Druk op de - en -knoppen om de gewenste parameter te selecteren.
5. Druk op om de schuifbalk te openen en gebruik vervolgens de - en -knoppen, volgens de indicatoren in het menu, om uw wijzigingen aan te brengen.
6. Selecteer de -knop om terug te keren naar het hoofdmenu.

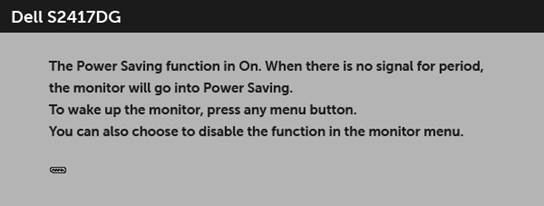

OSD-waarschuwingsbericht

Wanneer de monitor naar de energiebesparende modus gaat, verschijnt het volgende bericht:

Zie Probleemoplossing voor meer informatie.

De maximale resolutie instellen

De maximale resolutie voor de monitor instellen:

In Windows^® 7, Windows^® 8 en Windows^® 8.1:

1. Alleen voor Windows^® 8 en Windows^® 8.1: selecteer de tegel Bureaublad om naar het klassieke bureaublad te schakelen.
2. Klik met de rechtermuisknop op het bureaublad en klik op Schermresolutie.
3. Klik op de vervolgkeuzelijst van de schermresolutie en selecteer 2560 x 1440.
4. Klik op OK.

In Windows^® 10:

1. Klik met de rechtermuisknop op het bureaublad en klik op Beeldscherminstellingen.
2. Klik op Geavanceerde beeldscherminstellingen.
3. Klik op de vervolgkeuzelijst van Resolutie en selecteer 2560 x 1440.
4. Klik op Toepassen.

Als u 2560 x 1440 niet als optie ziet, moet u mogelijk uw grafische driver bijwerken. Afhankelijk van uw computer voert u een van de volgende procedures uit:

Als u een desktop- of draagbare computer van Dell hebt:

• Ga naar http://www.dell.com/support, voer uw servicetag in en download de nieuwste driver voor uw grafische kaart.

Als u een niet-Dell computer gebruikt (draagbaar of desktop):

• Ga naar de ondersteuningssite voor uw computer en download de nieuwste grafische drivers.
• Ga naar de website van uw grafische kaart en download de nieuwste grafische drivers.

De kantel-, draai- en verticale verlengfunctie gebruiken

OPMERKING: Dit is van toepassing op een monitor met een voet. Raadpleeg de installatiehandleiding van de betreffende voet voor installatie-instructies als er een andere voet is aangeschaft.

Kantelen, draaien

Met de voet aan de monitor bevestigd, kunt u de monitor kantelen en draaien voor de meest comfortabele kijkhoek.

OPMERKING: De voet is losgekoppeld wanneer de monitor vanuit de fabriek wordt verzonden.

Verticale verlenging

OPMERKING: De voet kan maximaal 130 mm verticaal worden uitgeschoven. De onderstaande afbeelding illustreert hoe u de voet verticaal kunt uitschuiven.

De monitor draaien

Voordat u de monitor draait, moet uw monitor volledig verticaal zijn uitgeschoven (verticale verlenging) en volledig naar boven zijn gekanteld om te voorkomen dat de onderkant van de monitor wordt geraakt.

Draaien met de klok mee

Draaien tegen de klok in

OPMERKING: Om de beeldschermrotatiefunctie (liggend versus staand) met uw Dell computer te gebruiken, hebt u een bijgewerkte grafische driver nodig die niet bij deze monitor is inbegrepen. Om de grafische driver te downloaden, gaat u naar www.dell.com/support en raadpleegt u het gedeelte Downloaden voor Videostuurprogramma's voor de nieuwste driverupdates.

OPMERKING: In de Staande weergavemodus kunt u prestatievermindering ervaren in grafisch intensieve toepassingen (3D-gaming, enz.).

De rotatiebeeldscherminstellingen van uw systeem aanpassen

Nadat u uw monitor hebt gedraaid, moet u de onderstaande procedure voltooien om de rotatiebeeldscherminstellingen van uw systeem aan te passen.

OPMERKING: Als u de monitor gebruikt met een niet-Dell computer, moet u naar de website van de grafische driver of de website van de fabrikant van uw computer gaan voor informatie over het roteren van de 'inhoud' op uw scherm.

De rotatiebeeldscherminstellingen aanpassen:

1. Klik met de rechtermuisknop op het bureaublad en klik op Eigenschappen.
2. Selecteer het tabblad Instellingen en klik op Geavanceerd.
3. Als u een ATI grafische kaart hebt, selecteert u het tabblad Rotatie en stelt u de gewenste rotatie in.
4. Als u een nVidia grafische kaart hebt, klikt u op het tabblad nVidia, selecteert u in de linkerkolom NVRotate en selecteert u vervolgens de gewenste rotatie.
5. Als u een Intel^® grafische kaart hebt, selecteert u het tabblad Intel graphics, klikt u op Grafische eigenschappens, selecteert u het tabblad Rotatie en stelt u vervolgens de gewenste rotatie in.

OPMERKING: Als u de rotatie-optie niet ziet of deze niet correct werkt, gaat u naar www.dell.com/support en downloadt u de nieuwste driver voor uw grafische kaart.

Probleemoplossing

Voordat u met de procedures in dit gedeelte begint, dient u de veiligheidsinstructies op te volgen.

Zelftest

Uw monitor heeft een zelftestfunctie waarmee u kunt controleren of de monitor goed functioneert. Als de monitor en computer goed zijn aangesloten, maar het scherm van de monitor blijft donker, voert u de zelftest van de monitor uit door de volgende stappen uit te voeren:

1. Schakel zowel uw computer als de monitor uit.
2. Koppel de videokabel los van de achterkant van de computer. Verwijder alle digitale kabels van de achterkant van de computer om een correcte werking van de zelftest te garanderen.
3. Schakel de monitor in.
   LET OP: er verschijnt een dialoogvenster op het scherm (tegen een zwarte achtergrond) als de monitor geen videosignaal detecteert en correct werkt. In de zelftestmodus knippert de stroom-LED wit.

   LET OP: Dit vak verschijnt ook tijdens de normale werking van het systeem als de videokabel losgekoppeld of beschadigd raakt.
4. Schakel de monitor uit en sluit de videokabel weer aan; schakel vervolgens zowel uw computer als de monitor in.

Als het scherm van de monitor leeg blijft nadat u de vorige procedure hebt uitgevoerd, controleert u de video-controller en de computer, omdat uw monitor correct functioneert.

Ingebouwde diagnostiek

Uw monitor heeft een ingebouwd diagnostisch hulpprogramma waarmee u kunt vaststellen of de schermproblemen die u ondervindt, inherent zijn aan uw monitor of aan uw computer en videokaart.

LET OP: U kunt de ingebouwde diagnostiek alleen uitvoeren als de videokabel is losgekoppeld en de monitor zich in de zelftestmodus bevindt.

De ingebouwde diagnostiek uitvoeren:

1. Zorg ervoor dat het scherm schoon is (geen stofdeeltjes op het oppervlak van het scherm).
2. Koppel de videokabel(s) los van de achterkant van de computer of monitor. De monitor gaat vervolgens naar de zelftestmodus.
3. Houd Knop 1 5 seconden ingedrukt. Er verschijnt een grijs scherm.
4. Inspecteer het scherm zorgvuldig op afwijkingen.
5. Druk nogmaals op Knop 1. De kleur van het scherm verandert in rood.
6. Inspecteer het scherm op afwijkingen.
7. Herhaal stap 5 en 6 om het scherm te inspecteren in groene, blauwe, zwarte en witte schermen. De test is voltooid wanneer het witte scherm verschijnt. Om af te sluiten, drukt u nogmaals op Knop 1.

Als u geen afwijkingen op het scherm vaststelt met behulp van het ingebouwde diagnostische hulpprogramma, functioneert de monitor correct. Controleer de videokaart en computer.

Veelvoorkomende problemen

De volgende tabel bevat algemene informatie over veelvoorkomende monitorproblemen die u kunt tegenkomen en de mogelijke oplossingen:

Veelvoorkomende symptomen	Wat u ervaart	Mogelijke oplossingen
Geen video/stroom-LED uit	Geen beeld	Zorg ervoor dat de videokabel die de monitor en de computer verbindt, correct is aangesloten en vastzit. Controleer of het stopcontact goed werkt met andere elektrische apparatuur. Zorg ervoor dat de aan/uit-knop volledig is ingedrukt. Zorg ervoor dat de juiste invoerbron is geselecteerd in het menu Input Source (Invoerbron).
Geen video/stroom-LED aan	Geen beeld of geen helderheid	Verhoog de helderheid en het contrast via OSD. Voer de zelftest van de monitor uit. Controleer de videokabelconnector op verbogen of gebroken pinnen. Voer de ingebouwde diagnostiek uit. Zorg ervoor dat de juiste invoerbron is geselecteerd in het menu Input Source (Invoerbron).
Slechte focus	Het beeld is wazig, onscherp of er is schaduwvorming	Verwijder videoverlengkabels. Zet de monitor terug naar de fabrieksinstellingen. Wijzig de videoresolutie naar de juiste beeldverhouding.
Schokkerige/trillerige video	Golvend beeld of fijne beweging	Zet de monitor terug naar de fabrieksinstellingen. Controleer omgevingsfactoren. Verplaats de monitor en test in een andere ruimte.
Ontbrekende pixels	LCD-scherm heeft vlekken	Schakel de stroom in en uit. Een pixel die permanent uit staat, is een natuurlijk defect dat kan optreden in LCD-technologie. Voor meer informatie over Dell Monitor Quality and Pixel Policy raadpleegt u de Dell Support-site op: http://www.dell.com/support/monitors.
Vastzittende pixels	LCD-scherm heeft heldere plekken	Schakel de stroom in en uit. Een pixel die permanent uit staat, is een natuurlijk defect dat kan optreden in LCD-technologie. Voor meer informatie over Dell Monitor Quality and Pixel Policy raadpleegt u de Dell Support-site op: http://www.dell.com/support/monitors.
Helderheidsproblemen	Het beeld is te donker of te helder	Zet de monitor terug naar de fabrieksinstellingen. Pas de helderheid en het contrast aan via OSD.
Geometrische vervorming	Het scherm is niet correct gecentreerd	Zet de monitor terug naar de fabrieksinstellingen.
Horizontale/verticale lijnen	Het scherm heeft een of meer lijnen	Zet de monitor terug naar de fabrieksinstellingen. Voer de zelftest van de monitor uit en controleer of deze lijnen ook in de zelftestmodus voorkomen. Controleer de videokabelconnector op verbogen of gebroken pinnen. Voer de ingebouwde diagnostiek uit.
Synchronisatieproblemen	Het scherm is vervormd of lijkt gescheurd	Zet de monitor terug naar de fabrieksinstellingen. Voer de zelftest van de monitor uit om te bepalen of het vervormde scherm in de zelftestmodus verschijnt. Controleer de videokabelconnector op verbogen of gebroken pinnen. Start de computer opnieuw op in de veilige modus.
Veiligheidsgerelateerde problemen	Zichtbare tekenen van rook of vonken	Voer geen stappen voor probleemoplossing uit. Neem onmiddellijk contact op met Dell.
Intermitterende problemen	De monitor werkt af en toe niet	Zorg ervoor dat de videokabel die de monitor met de computer verbindt, correct is aangesloten en vastzit. Zet de monitor terug naar de fabrieksinstellingen. Voer de zelftest van de monitor uit om te bepalen of het intermitterende probleem zich voordoet in de zelftestmodus.
Ontbrekende kleur	Er ontbreekt een kleur in het beeld	Voer de zelftest van de monitor uit. Zorg ervoor dat de videokabel die de monitor met de computer verbindt, correct is aangesloten en vastzit. Controleer de videokabelconnector op verbogen of gebroken pinnen.
Verkeerde kleur	De kleur van het beeld is niet goed	Wijzig de instellingen van de Preset Modes (Vooraf ingestelde modi) in de Color (Kleur) menu-OSD, afhankelijk van de toepassing. Pas de R/G/B-waarde aan onder Custom Color (Aangepaste kleur) in de Color (Kleur) menu-OSD. Voer de ingebouwde diagnostiek uit.
Beeldretentie van een statisch beeld dat lange tijd op de monitor is weergegeven	Er verschijnt een vage schaduw van het weergegeven statische beeld op het scherm	Gebruik de functie voor energiebeheer om de monitor altijd uit te schakelen wanneer deze niet wordt gebruikt (zie Energiebeheerstanden voor meer informatie). U kunt ook een dynamisch veranderende screensaver gebruiken.

Productspecifieke problemen

Specifieke symptomen	Wat u ervaart	Mogelijke oplossingen
Het schermbeeld is te klein	Het beeld is gecentreerd op het scherm, maar vult niet het hele weergavegebied	Zet de monitor terug naar de fabrieksinstellingen.
Kan de monitor niet aanpassen met de knoppen op het voorpaneel	OSD verschijnt niet op het scherm	Schakel de monitor uit, koppel het netsnoer los, sluit het weer aan en schakel de monitor vervolgens in.
Geen invoersignaal wanneer de gebruikersbedieningselementen worden ingedrukt	Geen beeld, het LED-lampje is wit	Controleer de signaalbron. Zorg ervoor dat de computer zich niet in de energiebesparende modus bevindt door de muis te bewegen of op een willekeurige toets op het toetsenbord te drukken. Controleer of de signaalkabel correct is aangesloten. Sluit de signaalkabel indien nodig opnieuw aan. Reset de computer of videospeler.
Het beeld vult niet het hele scherm	Het beeld kan niet de hoogte of breedte van het scherm vullen	Vanwege verschillende videoformaten (beeldverhouding) van dvd's kan de monitor in volledig scherm worden weergegeven. Voer de ingebouwde diagnostiek uit.

Specifieke problemen met Universal Serial Bus (USB)

Specifieke symptomen	Wat u ervaart	Mogelijke oplossingen
USB-interface werkt niet	USB-randapparatuur werkt niet	Controleer of uw monitor is ingeschakeld. Sluit de upstream-kabel opnieuw aan op uw computer. Sluit de USB-randapparatuur opnieuw aan (downstream-connector). Schakel de monitor uit en vervolgens weer in. Start de computer opnieuw op. Sommige USB-apparaten, zoals externe draagbare HDD's, vereisen een hogere elektrische stroom; sluit het apparaat rechtstreeks aan op het computersysteem.
High Speed USB 3.0-interface is traag	High Speed USB 3.0-randapparatuur werkt traag of helemaal niet	Controleer of uw computer geschikt is voor USB 3.0. Sommige computers hebben USB 3.0-, USB 2.0- en USB 1.1-poorten. Zorg ervoor dat de juiste USB-poort wordt gebruikt. Sluit de upstream-kabel opnieuw aan op uw computer. Sluit de USB-randapparatuur opnieuw aan (downstream-connector). Start de computer opnieuw op.
Draadloze USB-randapparatuur stopt met werken wanneer een USB 3.0-apparaat is aangesloten	Draadloze USB-randapparatuur reageert traag of werkt alleen als de afstand tussen het apparaat en de ontvanger kleiner wordt	Vergroot de afstand tussen de USB 3.0-randapparatuur en de draadloze USB-ontvanger. Plaats uw draadloze USB-ontvanger zo dicht mogelijk bij de draadloze USB-randapparatuur. Gebruik een USB-verlengkabel om de draadloze USB-ontvanger zo ver mogelijk van de USB 3.0-poort te plaatsen.

Opmerkingen, waarschuwingen en waarschuwingen

LET OP:
Een OPMERKING geeft belangrijke informatie aan die u helpt uw computer beter te gebruiken.

Een VOORZICHTIG duidt op mogelijke schade aan hardware of verlies van gegevens als de instructies niet worden opgevolgd.

Een WAARSCHUWING duidt op een mogelijkheid van materiële schade, persoonlijk letsel of overlijden.

Referenties

• GeForce Official Site: Graphics Cards, Gaming Laptops & More

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Dell S2417DG Handleiding

Beschikbare talen
