Dell P2722HB Servicehandleiding

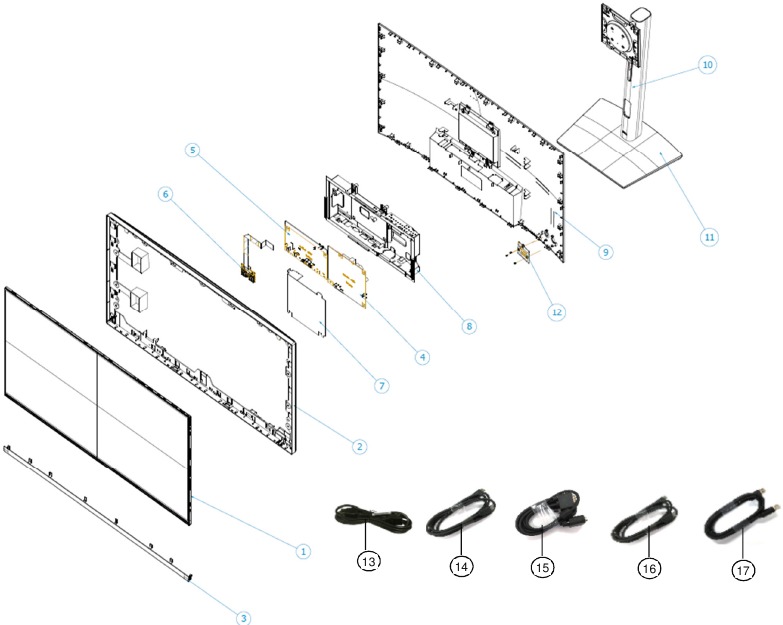

Explosietekening met lijst van onderdelen

OPMERKING: Neem voor het vervangen van het netsnoer, de aansluitkabel en de externe voeding (indien van toepassing) contact op met Dell:

1. Ga naar https://www.dell.com/support.
2. Controleer uw land of regio in het vervolgkeuzemenu Kies een land/regio in de rechterbenedenhoek van de pagina.
3. Klik op Contact met ons naast het vervolgkeuzemenu land.
4. Selecteer de juiste service- of supportkoppeling op basis van uw behoeften.
5. Kies de methode om contact op te nemen met Dell die voor u handig is

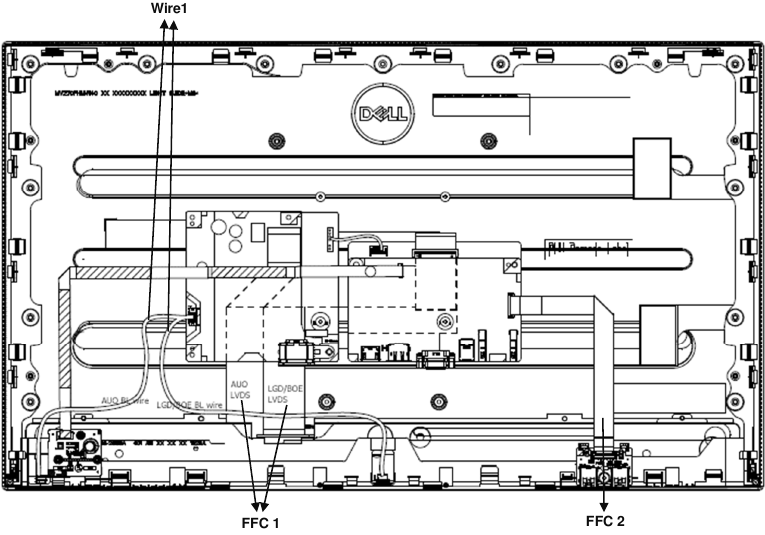

Bedradingsschema

De voedingskabel/connectiviteitskabel aansluiten en loskoppelen

Om de voedingskabel/connectiviteitskabel te vervangen, schakelt u de stroom uit voordat u de kabel loskoppelt en de vereiste kabel weer aansluit.

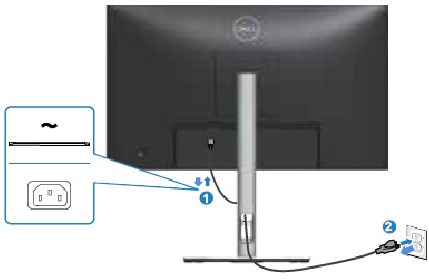

De voedingskabel aansluiten/loskoppelen

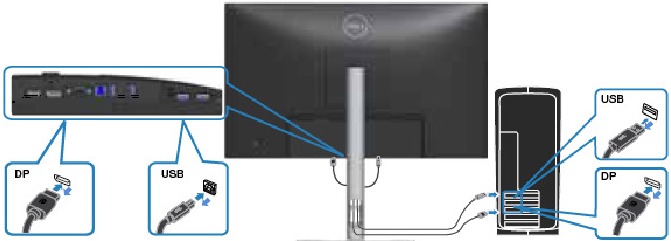

De DisplayPort-kabel en USB-kabel aansluiten/loskoppelen

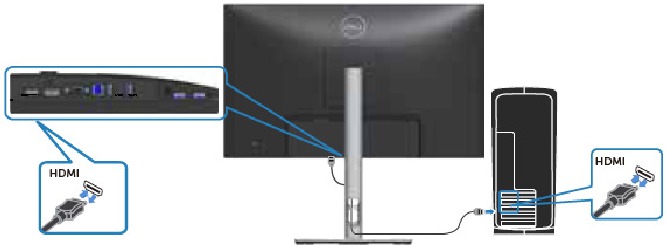

De HDMI-kabel aansluiten/loskoppelen (optioneel)

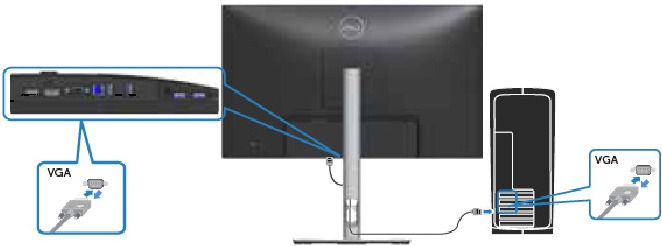

De VGA-kabel aansluiten/loskoppelen (optioneel)

Procedures voor demontage en montage

OPMERKING:
Deze "Procedures voor demontage en montage" zijn alleen voor EMEA, niet voor andere regio's. Houd er rekening mee dat Dell de garantie als ongeldig beschouwt als er demontage wordt uitgevoerd op de monitoren.

Demontage-SOP

Voorbereiding vóór demontage

1. Maak de ruimte schoon om te werken
2. Identificeer het gebied voor materiaal
3. Bereid de werktuigen, apparatuur en materialen voor zoals hieronder:
   1. Werktafel
   2. Philips-schroevendraaier
   3. Zeskantschroevendraaier
   4. Handschoenen
   5. Reinigingsdoek
   6. ESD-bescherming

Bedieningsstappen

STAP 1

Om de standaard te verwijderen:

1. Plaats de monitor op een zachte doek of kussen aan de rand van het bureau.
2. Houd de ontgrendelingsknop van de standaard aan de achterkant van het scherm ingedrukt.
3. Til de standaard omhoog en weg van de monitor.


STAP 2

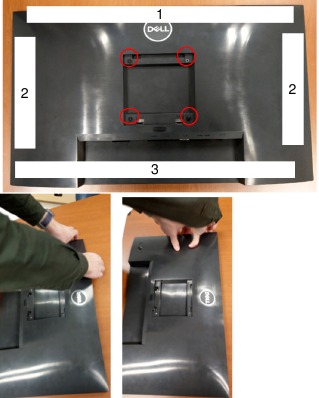

1. Ontgrendel 4 RC-schroeven
2. Demonteer de achterklep van het middenframe volgens de volgorde die in de afbeelding wordt getoond


Gereedschap:

• Philips-schroevendraaier
• Torsie van RC-schroef: 9±1Kgf

STAP 3

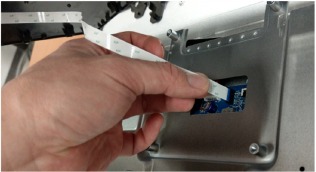

1. Trek CTRL FFC uit I/F BD om de achterklep te verwijderen


STAP 4

1. Trek USB I/F BD VF BD eruit

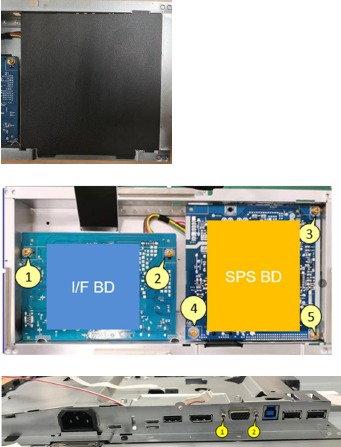

STAP 5

• LGO/ BOE-paneel:

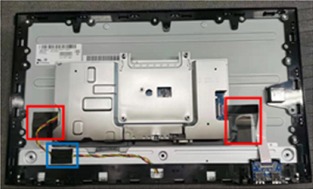

  1. Scheur de plakband op de achtergrondverlichtingsdraad af
  2. Trek de achtergrondverlichtingsdraad uit de SPS BD
  3. Scheur twee tapes af om Main SHD van het paneel te demonteren
• AUO-paneel:


STAP 6
Trek de L VDS-kabel eruit en verwijder Main SHD van het paneel

STAP 7

1. Demonteer Mylar van Main SHD Main SHD
2. Ontgrendel 5 PCB-schroeven en 2 zeskantschroeven


Gereedschap:

1. Philips-schroevendraaier
   Torsie van PCB-schroef: 8.5±1kgf
2. Zeskantschroevendraaier
   Torsie van zeskantschroef: 5±0.6Kgf

STAP 8

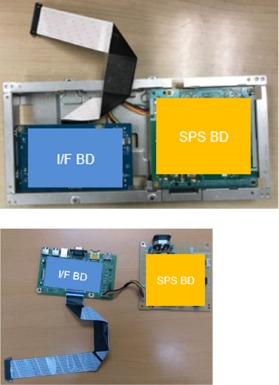

1. Haal VF BD en SPS BD uit Main SHD
2. Trek de L VDS-kabel en SPS BD-kabel uit I/F SPS BD


Montage-SOP

Voorbereiding vóór montage

1. Maak de ruimte schoon om te werken
2. Identificeer het gebied voor materiaal
3. Bereid de werktuigen, apparatuur en materialen voor zoals hieronder
   1. Werktafel
   2. Philips-schroevendraaier
   3. Zeskantschroevendraaier
   4. Handschoenen
   5. Reinigingsdoek
   6. ESD-bescherming

Bedieningsstappen

STAP 1

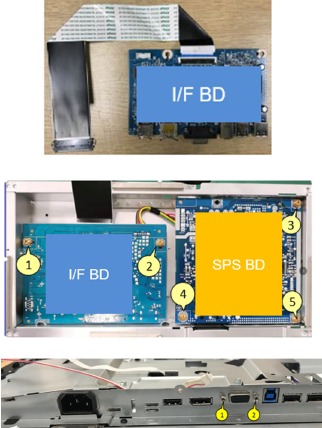

1. Monteer SPS BD in Main SHD
2. Steek de LVDS-kabel in I/F BD
3. Steek de SPS BD-kabel in VF BD en monteer vervolgens I/F BD in Main SHD
4. Vergrendel 5 PCB-schroeven en 2 zeskantschroeven


Gereedschap:

1. Philips-schroevendraaier
   Torsie van PCB-schroef: 8.5±1kgf
2. Zeskantschroevendraaier
   Torsie van zeskantschroef: 5±0.6Kgf

STAP 2

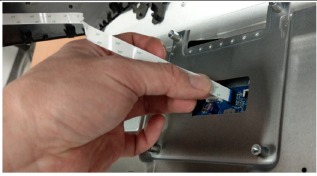

Mylar monteren (Plak Mylar op Main SHD zoals de afbeelding laat zien)

STAP 3

Steek de L VDS-kabel in het paneel

STAP 4

LGD/ BOE-paneel:

1. Plaats Main SHD op het paneel en plak 2 tapes om Main SHD vast te zetten
2. Steek de achtergrondverlichtingsdraad in SPS BD en plak 1 tape om de draad vast te zetten

AUO-paneel:

STAP 5

Steek USB FFC in USB BD en I/F BD

STAP 6

1. Steek CTRL FFC in I/F BD CTRL FFC in VF BD

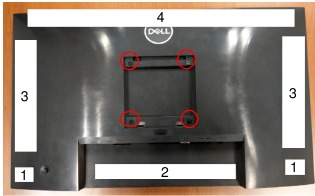

2. Monteer de achterklep met het middenframe volgens de volgorde die in de afbeelding wordt getoond
3. Vergrendel 4 RC-schroeven


Gereedschap:
Philips-schroevendraaier Torsie van RC-schroef 9±1Kgf

STAP 7

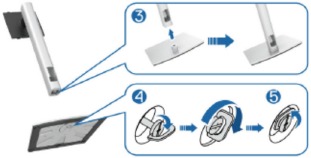

1. Monteerstandaard
   1. Steek de basisblokken van de standaard volledig in de standaardsleuf.
   2. Til de schroefhendel op en draai de schroef met de klok mee.
   3. Nadat u de schroef volledig hebt vastgedraaid, vouwt u de schroefhendel plat in de uitsparing.


STAP 8

1. Bevestig de standaard aan het scherm.
   1. Plaats de twee lipjes aan de bovenkant van de standaard in de groef aan de achterkant van het scherm.
   2. Druk de standaard omlaag totdat deze op zijn plaats klikt.


Probleemoplossing

Voordat u begint met een van de procedures in dit gedeelte, volgt u de veiligheidsinstructies.

Zelftest

Uw monitor heeft een zelftestfunctie waarmee u kunt controleren of de monitor goed functioneert. Als uw monitor en computer correct zijn aangesloten, maar het beeldscherm van de monitor blijft donker, voert u de zelftest van de monitor uit aan de hand van de volgende stappen:

1. Schakel zowel uw computer als de monitor uit.
2. Koppel alle videokabels los van de monitor. Op deze manier hoeft de computer niet betrokken te zijn.
3. Schakel de monitor in.

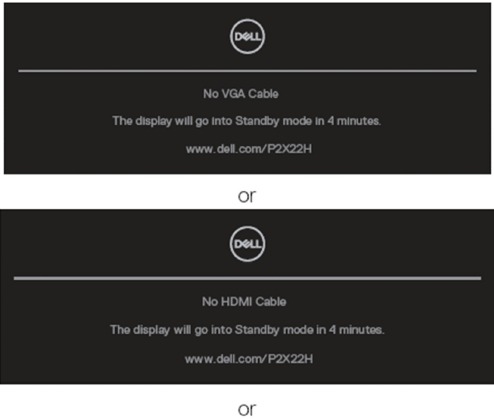

Het zwevende dialoogvenster moet op het scherm verschijnen (tegen een zwarte achtergrond) als de monitor geen videosignaal detecteert en correct werkt. In de zelftestmodus blijft de aan/uit-led wit. Afhankelijk van de geselecteerde ingang scrollt een van de onderstaande dialoogvensters continu door het scherm.

4. Dit vak wordt ook weergegeven tijdens de normale werking van het systeem als de videokabel wordt losgekoppeld of beschadigd raakt.
5. Schakel uw monitor uit en sluit de videokabel weer aan; schakel vervolgens zowel uw computer als de monitor in.

Als het beeldscherm van uw monitor leeg blijft nadat u de vorige procedure hebt gebruikt, controleert u uw videocontroller en computer, omdat uw monitor goed functioneert.

Ingebouwde diagnose

Uw monitor beschikt over een ingebouwde diagnosefunctie waarmee u kunt vaststellen of de schermproblemen die u ondervindt, inherent zijn aan uw monitor of aan uw computer en videokaart.

De ingebouwde diagnose uitvoeren:

1. Zorg ervoor dat het scherm schoon is (geen stofdeeltjes op het oppervlak van het scherm).

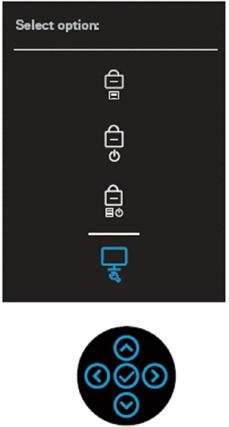

2. Beweeg en houd de joystick omhoog/omlaag/links/rechts ongeveer 4 seconden totdat er een pop-upmenu verschijnt.

3. Beweeg de joystick om het pictogram Diagnostiek te markeren en druk vervolgens op de joystick om te bevestigen. Er verschijnt een grijs testpatroon.


4. Inspecteer het scherm zorgvuldig op afwijkingen.
5. Druk op de joystick om de testpatronen te wijzigen.
6. Herhaal stap 4 en 5 om het scherm in rood, groen, blauw, zwart, wit en tekstschermen te inspecteren.
7. Druk op de joystick om het diagnoseprogramma te beëindigen.

Algemene problemen

De volgende tabel bevat algemene informatie over veelvoorkomende monitorproblemen die u kunt tegenkomen en de mogelijke oplossingen:

Productspecifieke problemen

Specifieke problemen met Universal Serial Bus (USB)

Algemene veiligheidsinstructies

Gebruik de volgende veiligheidsrichtlijnen om uw eigen persoonlijke veiligheid te waarborgen en uw apparatuur en werkomgeving te beschermen tegen mogelijke schade.

LET OP: In dit gedeelte verwijst apparatuur naar monitoren.

BELANGRIJKE MEDEDELING VOOR GEBRUIK IN GEZONDHEIDSZORGINSTELLINGEN:
Producten van Dell zijn geen medische apparaten en zijn niet vermeld onder UL of IEC 60601 (of equivalent). Daarom mogen ze niet binnen enkele meters van een patiënt worden gebruikt of op een manier die direct of indirect contact maakt met een patiënt.

VEILIGHEID: Algemene veiligheid

Om de verspreiding van vuur te voorkomen, dient u kaarsen of andere open vlammen te allen tijde uit de buurt van dit product te houden.

Bij het opzetten van de apparatuur voor gebruik:

• Plaats de apparatuur op een harde, vlakke ondergrond. Laat aan alle geventileerde zijden van de computer een minimum van 10,2 cm (4 inch) ruimte vrij om de luchtstroom mogelijk te maken die nodig is voor een goede ventilatie.
• Het beperken van de luchtstroom kan de computer beschadigen of brand veroorzaken.
• Stapel geen apparatuur op elkaar en plaats apparatuur niet zo dicht bij elkaar dat deze wordt blootgesteld aan hercirculerende of voorverwarmde lucht.
• OPMERKING: Raadpleeg de gewichtslimieten die in uw computerdocumentatie worden genoemd voordat u een monitor of andere apparaten boven op uw computer plaatst.
• Zorg ervoor dat er niets op de kabels van uw apparatuur rust en dat de kabels niet op een plaats liggen waar er op kan worden getrapt of waarover kan worden gestruikeld.
• Zorg ervoor dat alle kabels zijn aangesloten op de juiste connectoren. Sommige connectoren hebben een vergelijkbaar uiterlijk en kunnen gemakkelijk worden verward (sluit bijvoorbeeld geen telefoonkabel aan op de netwerkconnector).
• Plaats uw apparatuur niet in een afgesloten wandmeubel of op een bed, bank of vloerkleed.
• Houd uw apparaat uit de buurt van radiatoren en warmtebronnen.
• Houd uw apparatuur uit de buurt van extreem warme of koude temperaturen om ervoor te zorgen dat deze binnen het gespecificeerde bedrijfstemperatuurbereik wordt gebruikt.
• Steek geen voorwerpen in de ventilatieopeningen of openingen van uw apparatuur. Dit kan brand of een elektrische schok veroorzaken door kortsluiting van interne componenten.
• Plaats geen losse papieren onder uw apparaat. Plaats uw apparaat niet in een afgesloten wandmeubel of op een zacht, stoffen oppervlak, zoals een bed, bank, tapijt of vloerkleed.

Bij het bedienen van uw apparatuur:

• Gebruik uw apparatuur niet in een natte omgeving, bijvoorbeeld in de buurt van een badkuip, gootsteen of zwembad of in een natte kelder.
• Gebruik geen apparatuur met wisselstroom tijdens een onweersbui. Apparaten op batterijen kunnen worden gebruikt als alle kabels zijn losgekoppeld.
• Mors geen voedsel of vloeistoffen op uw apparatuur.
• Voordat u uw apparatuur schoonmaakt, koppelt u deze los van het stopcontact. Maak uw apparaat schoon met een zachte doek die is bevochtigd met water. Gebruik geen vloeistoffen of spuitbussen, die ontvlambare stoffen kunnen bevatten.
• Reinig het scherm van de monitor met een zachte, schone doek en water. Breng het water aan op de doek en strijk vervolgens de doek in één richting over het scherm, van de bovenkant van het scherm naar de onderkant. Verwijder vocht snel van het scherm en houd het scherm droog.
• Langdurige blootstelling aan vocht kan het scherm beschadigen. Gebruik geen commerciële glasreiniger om uw scherm te reinigen.
• Als uw apparatuur niet normaal werkt - met name als er ongebruikelijke geluiden of geuren uit komen - trek dan onmiddellijk de stekker uit het stopcontact en neem contact op met een erkende dealer of servicecentrum.

Bescherming tegen elektrostatische ontlading
Elektrostatische ontlading (ESD) kan elektronische componenten in uw apparatuur beschadigen. Onder bepaalde omstandigheden kan ESD zich ophopen op uw lichaam of een object, zoals een randapparaat, en vervolgens ontladen in een ander object, zoals uw computer. Om ESD-schade te voorkomen, dient u statische elektriciteit van uw lichaam af te voeren voordat u interactie aangaat met interne elektronische componenten van uw apparatuur, zoals een geheugenmodule. U kunt zich beschermen tegen ESD door een geaard metalen object (zoals een niet-geverfd metalen oppervlak op het VO-paneel van uw computer) aan te raken voordat u interactie aangaat met iets elektronisch. Wanneer u een randapparaat (inclusief handheld digitale assistenten) op uw apparatuur aansluit, dient u altijd zowel uzelf als het randapparaat te aarden voordat u het aansluit. Bovendien dient u, terwijl u in de apparatuur werkt, periodiek alle statische lading die uw lichaam mogelijk heeft opgebouwd, af te voeren.

U kunt ook de volgende stappen ondernemen om schade door elektrostatische ontlading te voorkomen:

• Wanneer u een statisch gevoelige component uit de verzenddoos haalt, dient u de component niet uit het antistatische verpakkingsmateriaal te verwijderen totdat u klaar bent om de component te installeren. Zorg ervoor dat u statische elektriciteit van uw lichaam afvoert vlak voordat u de antistatische verpakking uitpakt.
• Wanneer u een gevoelige component transporteert, plaatst u deze eerst in een antistatische container of verpakking.
• Behandel alle elektrostatisch gevoelige componenten in een statisch veilige omgeving. Gebruik indien mogelijk antistatische vloermatten en werkbankmatten.

VEILIGHEID: Algemene veiligheid van de stroomvoorziening

Neem de volgende richtlijnen in acht wanneer u uw apparatuur op een stroombron aansluit:

• Controleer de spanningswaarde voordat u de apparatuur op een stopcontact aansluit om er zeker van te zijn dat de vereiste spanning en frequentie overeenkomen met de beschikbare stroombron.
• Sluit de stroomkabels van de apparatuur niet aan op een stopcontact als de stroomkabel beschadigd is.
• Noorwegen en Zweden: Als dit product is voorzien van een 3-polige stroomkabel, sluit de stroomkabel dan alleen aan op een geaard stopcontact.
• Als u een verlengsnoer gebruikt, zorg er dan voor dat de totale ampèrewaarde van de producten die op het verlengsnoer zijn aangesloten, de ampèrewaarde van het verlengsnoer niet overschrijdt.
• Als u een verlengsnoer of stekkerdoos moet gebruiken, zorg er dan voor dat het verlengsnoer of de stekkerdoos is aangesloten op een stopcontact en niet op een ander verlengsnoer of stekkerdoos. Het verlengsnoer of de stekkerdoos moet zijn ontworpen voor geaarde stekkers en moet zijn aangesloten op een geaard stopcontact.
• Als u een stekkerdoos met meerdere stopcontacten gebruikt, wees dan voorzichtig bij het aansluiten van de stroomkabel op de stekkerdoos. Sommige stekkerdozen staan mogelijk toe dat u een stekker verkeerd aansluit. Een verkeerde plaatsing van de stekker kan leiden tot permanente schade aan uw apparatuur, evenals tot het risico van een elektrische schok en/of brand. Zorg ervoor dat de aardingspen van de stekker is gestoken in het bijbehorende aardingscontact van de stekkerdoos.
• Zorg ervoor dat u de stekker vasthoudt, niet de kabel, wanneer u apparatuur loskoppelt van een stopcontact.

Als uw apparatuur een AC-adapter gebruikt:

• Gebruik alleen de door Dell geleverde AC-adapter die is goedgekeurd voor gebruik met dit apparaat. Het gebruik van een andere AC-adapter kan brand of een explosie veroorzaken.
• OPMERKING: Raadpleeg het classificatielabel van uw systeem voor informatie over het juiste adaptermodel dat is goedgekeurd voor gebruik met uw apparaat.
• Plaats de AC-adapter in een geventileerde ruimte, zoals op een bureau of op de vloer, wanneer u deze gebruikt om de computer te laten werken of om de batterij op te laden. Bedek de AC-adapter niet met papieren of andere items die de koeling verminderen; gebruik de AC-adapter ook niet in een draagtas.
• De AC-adapter kan heet worden tijdens normaal gebruik van uw computer. Wees voorzichtig bij het hanteren van de adapter tijdens of direct na gebruik.
• Het wordt aanbevolen om de adapter op de vloer of het bureau te leggen, zodat het groene lampje zichtbaar is. Dit waarschuwt u als de adapter per ongeluk uitvalt als gevolg van externe effecten. Als het groene lampje om welke reden dan ook uitgaat, koppelt u het AC-netsnoer gedurende tien seconden los van de muur en sluit u vervolgens het netsnoer weer aan.
• Alleen Japan: Gebruik alleen de door Dell geleverde AC-voedingskabel bij de AC-adapter. Het gebruik van een andere voedingskabel kan het apparaat of de AC-adapter beschadigen of kan een risico op brand of elektrische schok opleveren.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Dell P2722HB Servicehandleiding

Beschikbare talen
