Modern Forms Wyndmill FR-W2201-65L Handleiding

Algemene vragen

Lees en bewaar deze instructies voor de installatie

Voor alle vragen over uw plafondventilator dient u alle bijgevoegde instructies, installatieprocedures, richtlijnen voor probleemoplossing en garantie-informatie te lezen voordat u met de installatie begint.

Voor ontbrekende onderdelen of algemene vragen kunt u contact opnemen met onze getrainde technische staf via:
1-866-810-6615 optie 1
MA-VR 8.00-20.00 uur EST

E-mail: customerservice@modernforms.com

Of live chat op modernforms.com

Benodigde gereedschappen

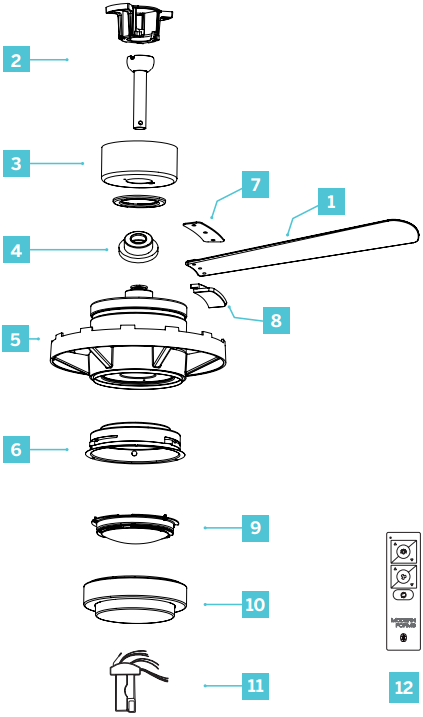

Inhoud verpakking / Beschrijving van de onderdelen

Hangend gewicht: 38 lbs

Noteer de MAC ID op de ontvanger en bewaar deze op een veilige plaats.

1. Bladen
   RPL-F2201-65-BD-**
2. Ophangbeugel/verlengstuk Montage
   RPL-HGR-ASM-6-**
3. Kap & kap schroefring
   RPL-CAN-CYL-**
4. Koppelingsdeksel
   RPL-COU-CVR-**
5. Motorhuis
6. Adapterplaat
   RPL-F2201-ADP
7. Drukplaten
8. Bladarmen
   RPL-F2201-BARM-**
9. LED-module
   F4IN-120V-R1-30
10. Acrylaat kap
    RPL-F2201-GLA
11. Ontvanger met draadmoeren/binders
    F-R3-2201-065
12. Afstandsbediening
    F-RCBT-WT

* Lichtmontage en acrylkap zijn vooraf bevestigd in de verpakking. Als u een onderdeel van de lichtmontage nodig hebt (niet de acrylkap) - neem dan contact op met de fabriek. Als u de acrylkap nodig hebt - bestel dan onderdeelnummer RPL-F2201-GLA.
** Geeft de afwerkingscode van de ventilator/bladbreedte van de ventilator aan

Controleer of alle onderdelen verwijderd zijn voordat u verpakkingsmateriaal weggooit.

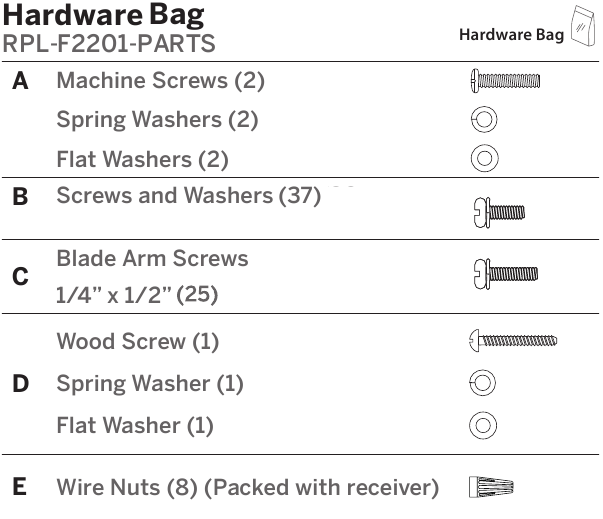

Plaats de onderdelen uit de hardwarezak in een kleine container om te voorkomen dat ze verloren gaan.

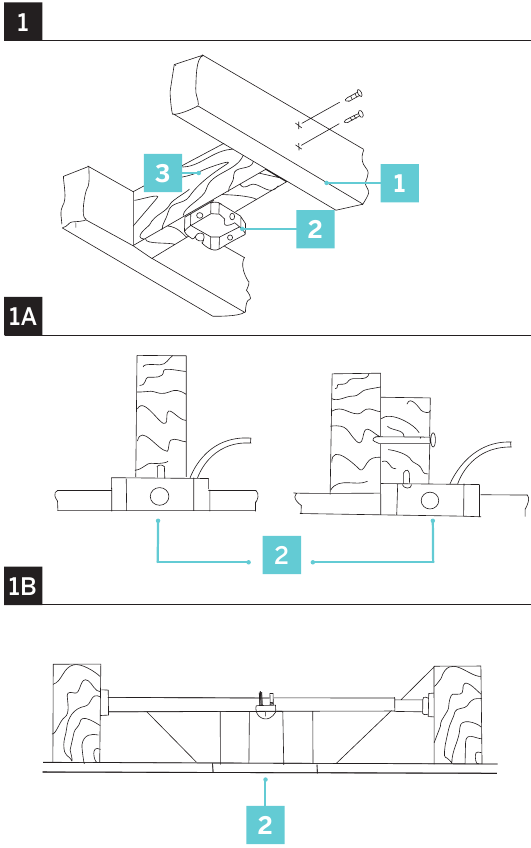

Montage-opties

Om elektrische schokken te voorkomen, dient u ervoor te zorgen dat de elektriciteit is uitgeschakeld bij de stroomonderbreker voordat u begint.

Als er geen bestaande UL/cUL-gecertificeerde wandcontactdoos is, raadpleeg dan de volgende instructies. Bevestig de wandcontactdoos rechtstreeks aan de bouwconstructie. Gebruik geschikte bevestigingsmiddelen en bouwmaterialen. De wandcontactdoos en de ondersteunende constructie moeten het bewegende gewicht van de ventilator volledig kunnen dragen (minstens 50 lbs. of minder 22,7 kg). Gebruik geen plastic wandcontactdozen. Gebruik alleen UL/cUL-gecertificeerde wandcontactdozen die zijn gemarkeerd met "FOR FAN SUPPORT".

Bevestig de wandcontactdoos rechtstreeks aan de bouwconstructie. Gebruik Onderdeel A indien nodig om de wandcontactdoos te monteren.

Afbeeldingen 1-1B zijn voorbeelden van verschillende manieren om de wandcontactdoos te monteren.

1. Steunbeugel
2. Wandcontactdoos
3. Balk

OPMERKING: Om uw ventilator op te hangen waar er een bestaand armatuur is, maar geen plafondbalk, kan het nodig zijn om een installatiehanger te gebruiken.

De ophangbeugel installeren

Vergeet niet de stroom uit te schakelen bij de stroomonderbreker.

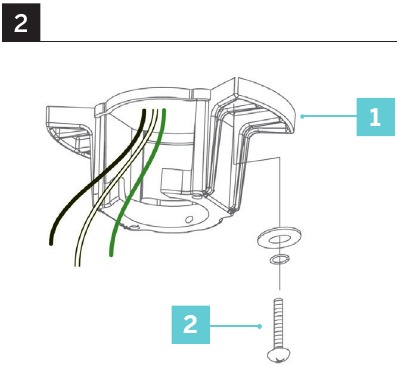

1. Verwijder 1 van de 2 schroeven van de onderkant van de montagebeugel en bewaar deze voor gebruik in de Reset sectie. Draai de andere schroef los (Fig. 2).

   1. Montagebeugel
   2. Schroef

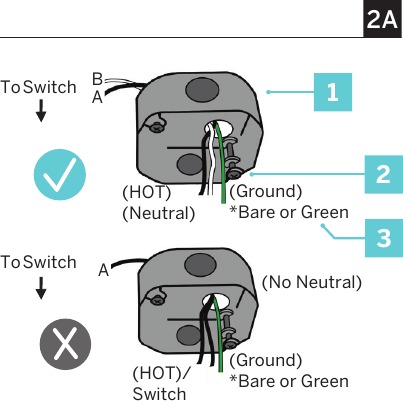

2. Steek de 120-volt voedingsdraden door het middelste gat in de montagebeugel zoals afgebeeld (Fig. 2A).

   1. cUL/UL-gecertificeerde wandcontactdoos
   2. Montageschroeven (schroeven voor wandcontactdoos niet meegeleverd)
   3. 120V-draden
3. Bevestig de montagebeugel aan de plafondcontactdoos met de schroeven en ringen die bij uw contactdoos zijn geleverd.Gebruik Onderdeel A indien nodig om uw wandcontactdoos te monteren.
4. Voordat u de bladen/bladarmen installeert - verwijdert en gooit u de rubberen motorstoppen uit het motorhuis weg.

OPMERKING: Zorg ervoor dat de montageschroeven goed vast zitten.

De ventilatorbladen/armen bevestigen

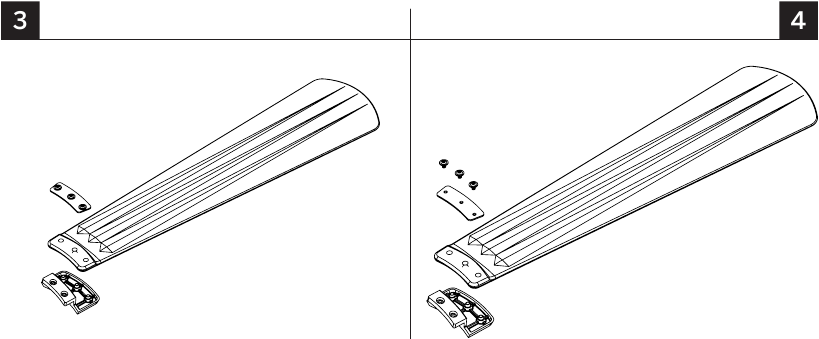

1. Bevestig het blad aan de bladarm met behulp van de schroeven en ringen, de bladpersplaten bovenop het blad en plaats het blad op de bladarm zoals afgebeeld. (Fig. 3/4)
   Gebruik Onderdeel B.

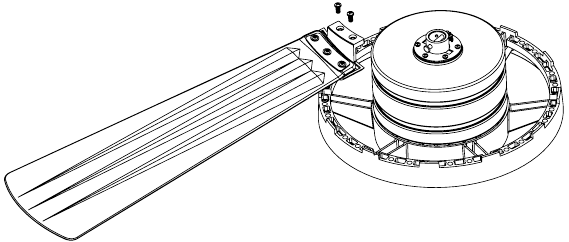

2. Bevestig de bladmontage aan de buitenste ring van het motorhuis met behulp van de meegeleverde schroeven (Fig.5).
   Gebruik Onderdeel C.

   Fig.5

De ventilator ophangen

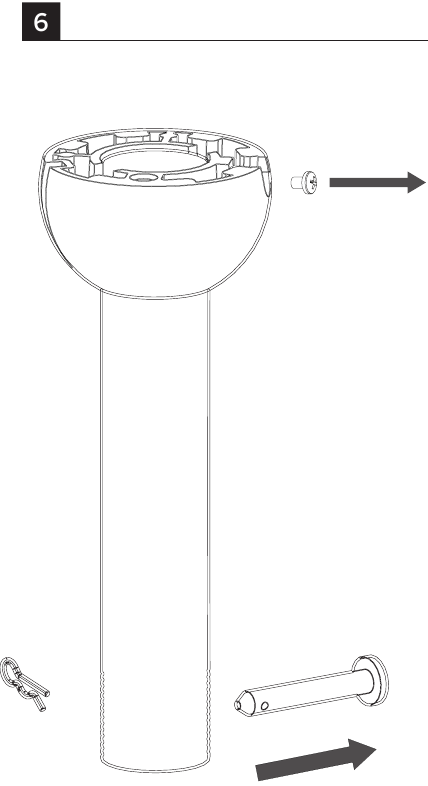

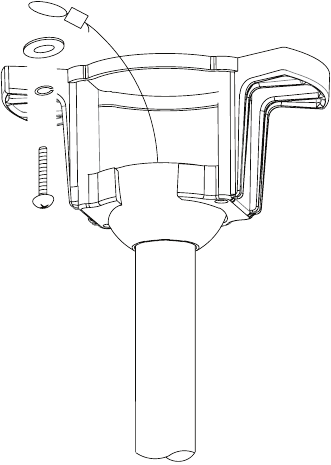

1. Verwijder de schroef van de hangerkogel. Verwijder de hangerkogel en de kruispen(Fig. 6)

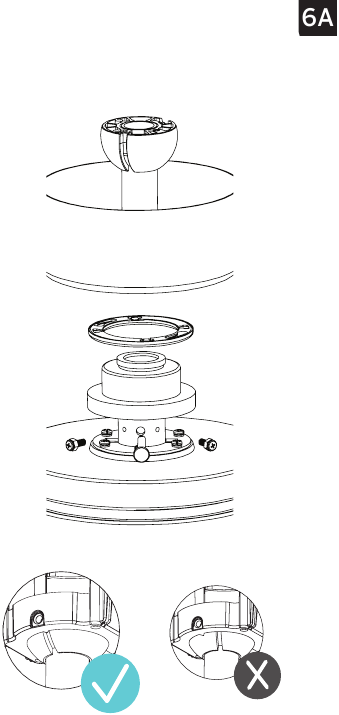

2. Draai 2 schroeven, de gaffelpen en de splitpen los (Fig. 6A).

3. Installeer de koppelingsdeksel, de kap schroefring, de kap en de verlengstukmontage in het motorhuis zoals afgebeeld (Fig. 6).
4. Lijn de gaten van de verlengstuk en de motorkraag uit, plaats de pinnen en schroeven terug (Fig. 6B).

   Fig. 6B
5. Schuif de kap en de kap schroefdeksel omhoog. Plaats de hangerkogel terug met de kruispen op de juiste plaats (Fig. 6A).
6. Plaats alles in de montagebeugel. Draai totdat de kogel valt en vastklikt in de schroef van de hangerbeugel (Fig. 6A).
7. Bevestig de veiligheidskabel aan de structuurbalken met behulp van de meegeleverde houtschroef, ringen en veerringen (Fig. 6B).
   Gebruik Onderdeel D.

OPMERKING: Een veiligheidskabel is vereist voor alle installaties in Canada. Een veiligheidskabel is vereist voor plafondventilator- en lichtcombinaties van meer dan 35 lbs. in zowel inbouw- als verlengstukmodellen in de Verenigde Staten (Fig. 6).

De elektrische aansluitingen maken

Voor de installatie van deze ventilator is een driegeleiderkabel (inclusief aardingsdraad) nodig die tussen de plafond- en wandcontactdoos loopt. Gebruik onderdeel E.

Controleer of alle aansluitingen goed vastzitten, inclusief de aarding, en of er geen blanke draad zichtbaar is bij de draadmoeren, behalve bij de aardingsdraad.

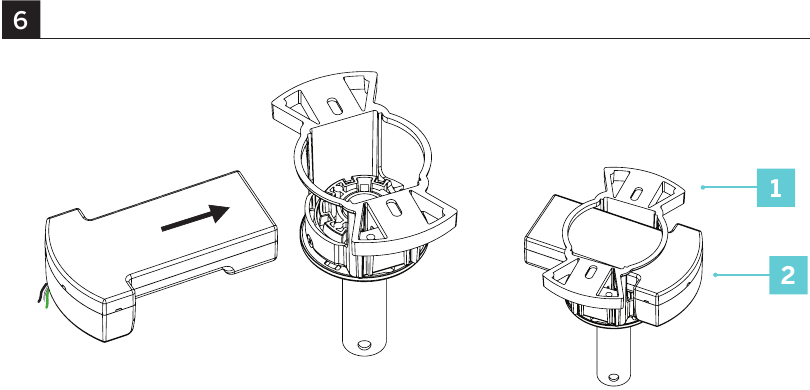

Plaats de ontvanger in de montagebeugel met de platte kant van de ontvanger naar het plafond gericht (Fig. 6).

1. Montagebeugel
2. Ontvanger

OPMERKING: Het niet correct aansluiten van de draden kan de ontvanger permanent beschadigen. Zorg ervoor dat u de onderstaande stappen en het schema volgt.

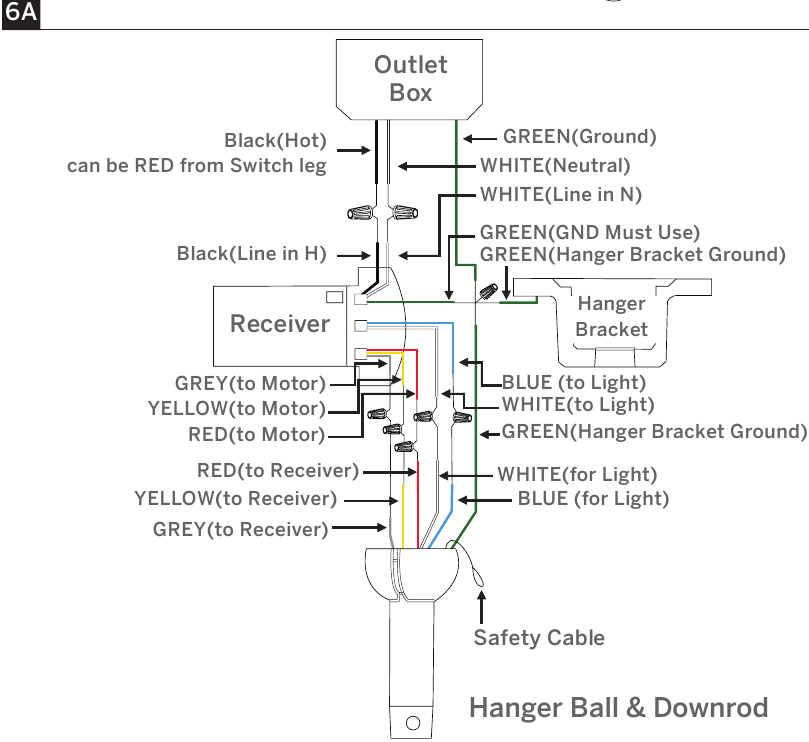

Motor naar ontvanger & ontvanger naar stroomdraden (Fig. 6A).


Volg de onderstaande stappen om de ventilator aan te sluiten op uw huisbedrading. Gebruik de plastic draadmoeren bij uw ventilator.
Zet de plastic draadmoeren vast met elektriciteitstape. Zorg ervoor dat er geen losse draden of verbindingen zijn.

1. Sluit de aardingsdraad van de ventilator, de aardingsdraad van de montagebeugel en de aardingsdraad van de ontvanger aan op de aardingsdraad in de contactdoos.

   Het niet aansluiten van aardingsdraden kan leiden tot een slechte functionaliteit van de ventilator.
2. Sluit de rode draad van de ventilator aan op de rode draad gemarkeerd met "TO MOTOR" van de ontvanger.
3. Sluit de grijze draad van de ventilator aan op de grijze draad gemarkeerd met "TO MOTOR" van de ontvanger.
4. Sluit de gele draad van de ventilator aan op de gele draad gemarkeerd met "TO MOTOR" van de ontvanger.
5. Sluit de witte draad van de ventilator aan op de witte draad gemarkeerd met "FOR LIGHT" van de ontvanger.
6. Sluit de blauwe draad van de ventilator aan op de blauwe draad gemarkeerd met "FOR LIGHT" van de ontvanger.
7. Sluit de zwarte (hete) draad van het plafond aan op de zwarte draad gemarkeerd met "AC in L" van de ontvanger.
8. Sluit de witte (neutrale) draad van het plafond aan op de witte draad gemarkeerd met "AC in N" van de ontvanger.

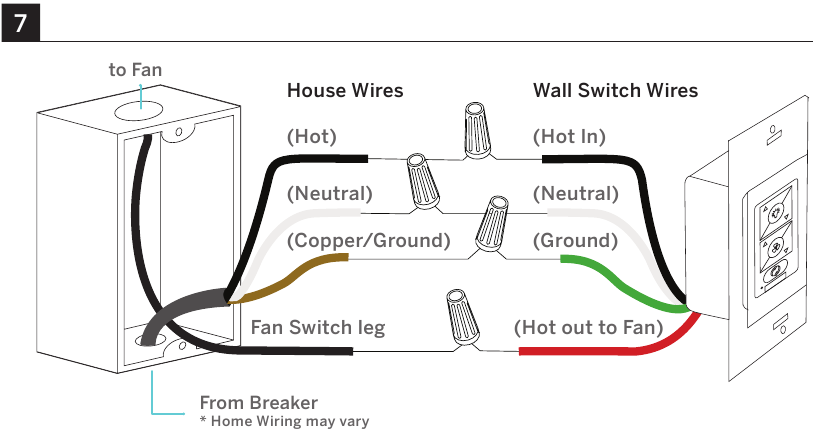

De optionele wandbediening installeren

OPMERKING: Wandbediening niet inbegrepen. Een bluetooth-wandbedieningsaccessoire kan apart worden aangeschaft.

1. Sluit de groene draad gemarkeerd met "GROUND" van de wandbediening aan op de koperdraad van de wandcontactdoos die terugloopt naar de stroomonderbreker – belangrijk voor een goede werking van de ventilator (Fig. 7).

2. Sluit de zwarte draad gemarkeerd met "LINE IN" van de wandbediening aan op de zwarte LINE VOLTAGE-draad van de wandcontactdoos die terugloopt naar de stroomonderbreker (Fig. 7).
3. Sluit de rode draad van de wandbediening aan op de zwarte draad van de wandcontactdoos die naar de ventilator loopt (Fig. 7).
4. Sluit de witte draad van de wandbediening aan op de witte (neutrale) draad van de wandcontactdoos (Fig. 7).
5. Stop de draadverbindingen voorzichtig in de contactdoos. Zet de wandbediening vast met de twee (2) meegeleverde schroeven voor de wandbediening (Fig. 7A).

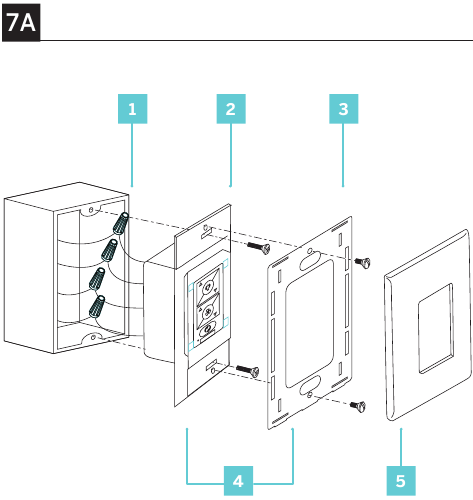

   1. Wandcontactdoos
   2. Wandbediening
   3. Wandmontageplaat
   4. Schroeven voor montageplaat
   5. Wandplaat
6. Bevestig de wandmontageplaat over de wandschakelaar en zet deze vast met de twee (2) meegeleverde schroeven voor de wandmontageplaat (Fig. 7A).
7. Bevestig de wandplaat aan de wandmontageplaat (Fig. 7A).

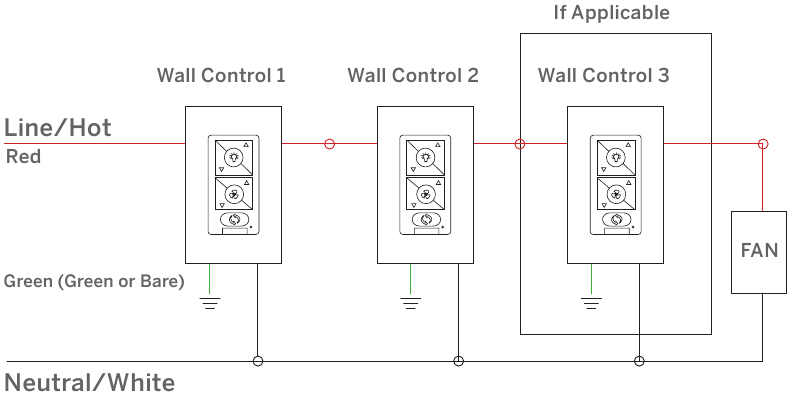

Bedrading voor meerdere locaties

Koppel elke wandbediening afzonderlijk aan de ventilatorontvanger met behulp van de koppelingsinstructie.

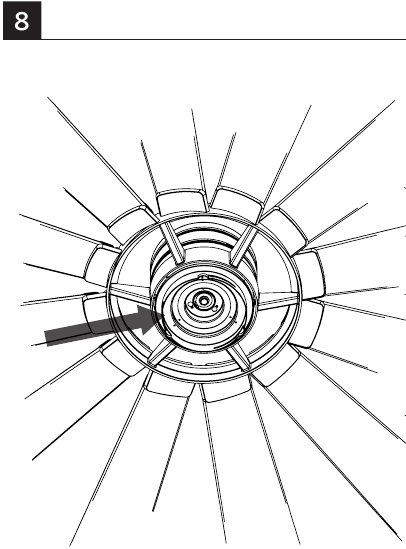

De installatie voltooien

1. Zet draadconnectoren vast met de meegeleverde kabelbinders.
2. Installeer de kap op de montagebeugel met de schroef die is verwijderd in het gedeelte De ventilator ophangen (Fig. 8).

3. Installeer de kap-schroefring zoals afgebeeld (Fig. 8).

Adapterplaat installeren

1. Verwijder 1 van de 3 schroeven en draai de andere los van de montagering (niet verwijderen).
2. Draai de adapterplaat op zijn plaats (Fig. 8).
3. Gebruik de schroef van de vorige stap om de adapterplaat te installeren (Fig. 8).

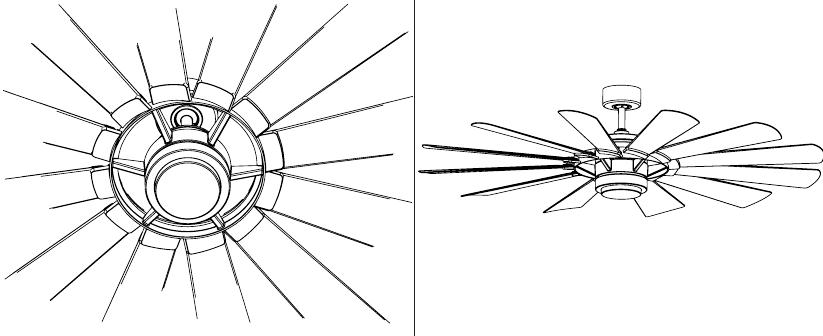

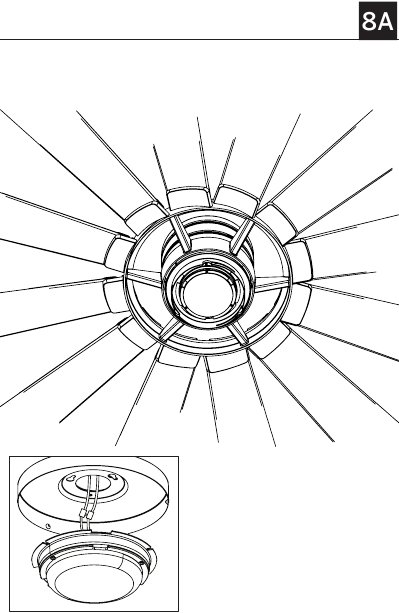

De luminaire-module/glaskap installeren

1. Verwijder de 3 schroeven van de buitenste omtrek van de adapterplaat.
2. Sluit de LED-draden van de motorassemblage aan op de luminaire-module (Fig. 8A).

3. Zet de luminaire-module vast met de 3 schroeven aan de adapterplaat (Fig. 8A).
4. Installeer de kap door deze op zijn plaats te draaien. Zorg ervoor dat hij goed vastzit. (Fig. 8B).

   Fig. 8B

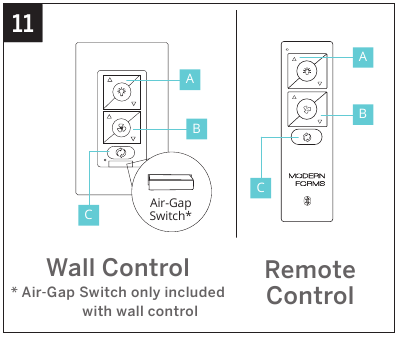

De ventilator bedienen

Uw ventilator is aan u geleverd met de meegeleverde bediening die al aan uw ventilator is gekoppeld.

1. Licht aan/uit, helderder/dimmer
2. Ventilator aan/uit, snelheid hoger/lager

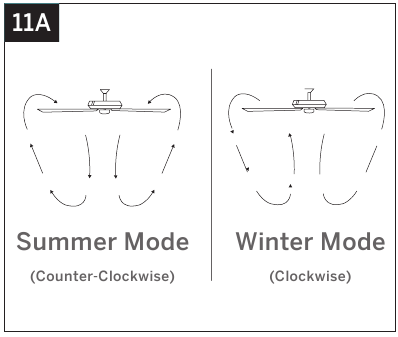

3. Seizoen (zomer/winter)

Air-Gap-schakelaar: trek aan het lipje om de stroom uit te schakelen in geval van nood. Niet nodig voor normale ventilatorwerking (alleen meegeleverd met wandbediening).

OPMERKING: Uw ventilator heeft 6 snelheden. Een hoorbare toon geeft aan wanneer de snelheid wordt verhoogd of verlaagd. Wanneer de ventilator het minimale/maximale snelheidsniveau heeft bereikt, piept de ventilator twee keer.

Eén of meerdere ventilatoren bedienen met afstandsbediening of wandbediening
De Bluetooth-afstandsbediening of wandbediening kan een onbeperkt aantal ventilatoren binnen zichtlijn bedienen.

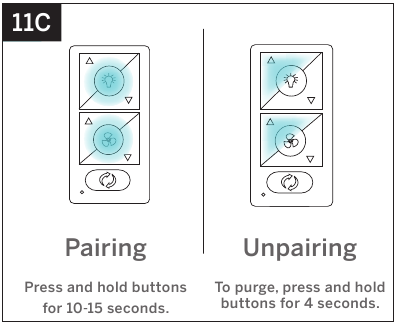

Zie (Fig. 11C) voor koppeling.

OPMERKING: Koppeling moet worden voltooid binnen drie (3) minuten na het inschakelen van de ventilator.

Bediening synchroniseren over meerdere ventilatoren

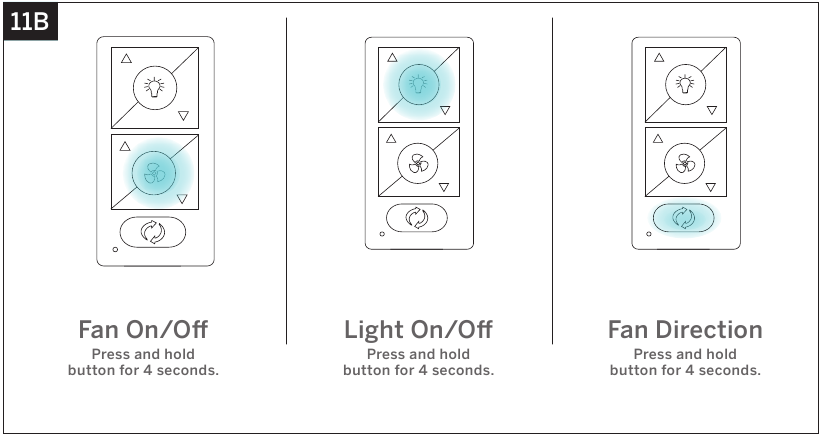

Als u meerdere ventilatoren met één controller bedient, kunnen ventilatoren/lampen worden gesynchroniseerd door te verwijzen naar Fig. 11B en de instructies op de volgende pagina.

Ventilator aan/uit: Houd de knop 4 seconden ingedrukt. De LED op de afstandsbediening knippert groen en alle aangesloten ventilatoren piepen om aan te geven dat het bericht is ontvangen. Alle ventilatoren worden uitgeschakeld. Dit brengt alle ventilatoren die door de afstandsbediening worden bediend, in sync.

Licht aan/uit: Houd de knop 4 seconden ingedrukt. De LED op de afstandsbediening knippert groen en alle aangesloten ventilatoren piepen om aan te geven dat het bericht is ontvangen. Alle lampen worden uitgeschakeld. Dit brengt alle ventilatoren die door de afstandsbediening worden bediend, in sync.

Ventilatorrichting: Houd de knop 4 seconden ingedrukt. De LED op de afstandsbediening knippert groen en alle aangesloten ventilatoren piepen om aan te geven dat het bericht is ontvangen. Alle ventilatoren worden in de zomermodus (CCW-rotatie) gezet. Dit brengt alle ventilatoren die door de afstandsbediening worden bediend, in sync.

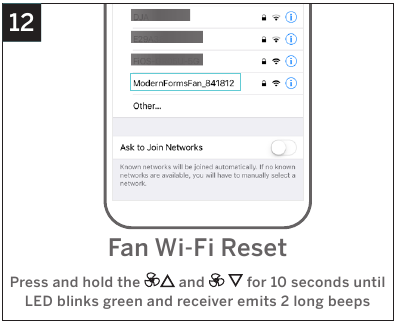

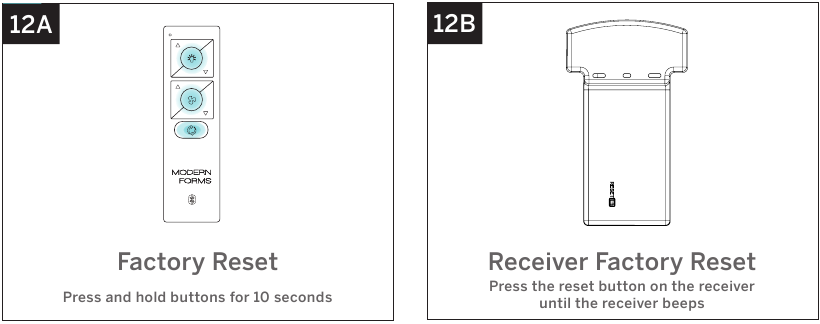

Resetten

Indien aanbevolen door de ventilatorondersteuning, kunt u uw ventilator terugzetten naar de fabrieksinstellingen door te verwijzen naar (Fig. 12A) of (Fig. 12B).

OPMERKING: Als u uw wifi-instellingen wijzigt (SSID of beveiligingswachtwoord), hebt u een wifi-reset nodig. Raadpleeg Fig. 12 en gebruik vervolgens de Modern Forms-app om uw ventilator met het nieuwe netwerk te verbinden.

Briesmodus

De briesmodus bootst de natuurlijke eb en vloed van wind in de natuur na door de ventilatorsnelheid te variëren.

OPMERKING: De briesmodus draait uw ventilator altijd in de zomerrichting.

1. Om de briesmodus te starten, drukt u 4 seconden lang op en . De LED knippert groen en de ventilator piept.
2. Om de briesmodus te verlaten en terug te keren naar de standaard ventilatormodus, drukt u 4 seconden lang op en . De LED knippert groen en de ventilator piept. Uw ventilator keert terug naar de richting en snelheid die was ingesteld voordat u de briesmodus inschakelde.

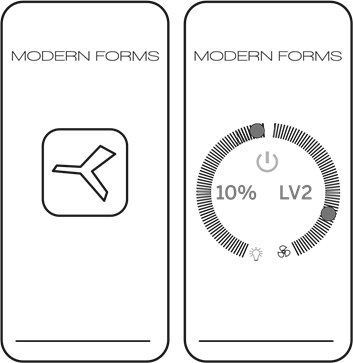

Applicatie

Naast de meegeleverde afstandsbediening kunt u uw ventilator bedienen met een wandbediening (apart verkrijgbaar) of via de Modern Forms-app.

Om de Modern Forms-app te gebruiken, downloadt u deze gratis in de App Store

of Google Play.

1. Open de app om uw account aan te maken. U kunt ook inloggen met uw Facebook- of Google-account.
2. Om een wifi-verbinding in te stellen, hebt u de SSID en het wifi-wachtwoord nodig voor het netwerk waarmee u verbinding wilt maken.
3. U ontvangt een prompt om uw ventilatorapparaat een naam te geven en desgewenst een optionele foto ervan te uploaden.
4. Met de Modern Forms-app kunt u normale ventilatorfuncties uitvoeren, evenals schema's maken, slaaptimers instellen, andere gebruikers uitnodigen, groepen maken en slimme functies gebruiken, zoals Adaptive Learning. Integreer met slimme thuisassistenten die u al in huis hebt, zoals Amazon Alexa, Google Assistant, Samsung SmartThings, Control 4 en meer.

Scan en volg de aanwijzingen voor meertalige instructieopties en veelgestelde vragen over slimme ventilatoren:

Voor gedetailleerde instructies en integratie van slimme thuisapparaten

Accessoires

personaliseer uw ervaring

Bluetooth-wandbediening

Dimt het licht tot 1% | AAN/UIT
6 ventilatorsnelheden | Apart verkrijgbaar
F-WCBT-WT Wit

Bluetooth-afstandsbediening

Dimt het licht tot 1% | AAN/UIT
6 ventilatorsnelheden
F-RCBT-WT Wit

Probleemoplossing

Mijn ventilator start niet

1. Controleer de hoofd- en secundaire zekeringen of stroomonderbrekers.
2. Controleer de draadverbindingen van de lijn naar de ventilator en de draadverbindingen van de schakelaar in de schakelaarbehuizingen.

Zorg ervoor dat de hoofdstroom is uitgeschakeld!

Mijn ventilator maakt lawaai

1. Houd rekening met een inloopperiode van 24 uur. De meeste geluiden die bij een nieuwe ventilator horen, verdwijnen tijdens deze periode.
2. Controleer of de schroeven waarmee de bladen (en de bladarmen indien van toepassing) zijn bevestigd, goed vastzitten.
3. Controleer of alle schroeven in de motorbehuizing goed vastzitten.
4. Zorg ervoor dat de lichtkap goed is vastgedraaid en/of het glas goed vastzit.
5. Draai de schroeven van de ophangbeugel vast en zorg ervoor dat de contactdoos goed vastzit.
6. Uw draadconnectoren kunnen tegen de kap van de ventilator rammelen.
7. Zorg ervoor dat u een cUL/UL-goedgekeurde contactdoos hebt en dat deze correct is geïnstalleerd.

Mijn ventilator slingert

1. Zorg ervoor dat de ventilatorbladen correct zijn uitgelijnd en stevig zijn bevestigd aan de motorbehuizing/bladarmen.
2. Zorg ervoor dat de openingen tussen de bladen gelijkmatig zijn verdeeld of zorg ervoor dat u een goedgekeurde cUL/UL-gecertificeerde contactdoos gebruikt en dat deze correct is geïnstalleerd.

Mijn afstandsbediening of wandbediening bedient mijn ventilator niet
Controleer of de ventilator stroom ontvangt door de ventilator opnieuw op te starten.

Om dit te doen:

1. Schakel de stroom naar de ventilator uit via de standaard aan/uit-wandschakelaar, of de stroomonderbreker als een standaard wandschakelaar niet van toepassing is.
2. Wacht minstens 10 seconden en herstel vervolgens de stroom.
3. De ventilator wordt gedurende 3 minuten ingeschakeld in de koppelingsmodus.
4. Houd de knoppen en op de wandbediening 10-15 seconden ingedrukt.
5. Wanneer de LED-indicator continu groen blijft en er drie (2) hoorbare pieptonen klinken, is het koppelingsproces voltooid.

Ik zie de wifi van mijn ventilator (ModernFormFan_XXXXXX) niet in de lijst met beschikbare wifi-netwerken op mijn telefoon.

6. Als uw ventilator eerder was gekoppeld, is de wifi-radio uitgeschakeld.
7. Om wifi in te schakelen, houdt u de knoppen voor het verhogen en verlagen van de ventilatorsnelheid op uw afstandsbediening of wandbediening 6 seconden ingedrukt.
8. De ventilator piept en u ziet het wifi-netwerk beschikbaar voor verbinding.

Mijn wifi-thuisnetwerk wordt niet weergegeven in de lijst van de app tijdens de installatie.

9. Uw ventilator ondersteunt verbinding met 2,4 GHz 802.11b/g/n-netwerken. Controleer of uw netwerk compatibel is door uw routerinstellingen te controleren of neem contact op met de fabrikant van uw router.
10. Zorg ervoor dat de SSID van uw netwerk niet verborgen is.
11. Uw ventilator ondersteunt geen verbinding met een 5 GHz-netwerk.

Mijn ventilator kon niet deelnemen aan het wifi-netwerk

1. Zorg ervoor dat u het juiste wifi-wachtwoord hebt ingevoerd en dat uw mobiele apparaat is verbonden met hetzelfde netwerk waarmee u de ventilator probeerde te verbinden.
2. Zorg ervoor dat u zich binnen het bereik van de routerfabrikant bevindt. Als al deze stappen zijn mislukt, schakel dan uw ventilator en router uit en probeer het opnieuw.

Wat is power cycling en hoe power cycle ik mijn ventilator?
Power cycling is het tijdelijk verwijderen van de stroombron voor uw ventilator. Als de ventilator via een wandschakelaar wordt gevoed, zet u de schakelaar 10 seconden uit en weer aan. U kunt ook de stroomonderbreker gebruiken waarmee de ventilator is verbonden door deze 10 seconden uit en weer in te schakelen. Als uw ventilator is aangesloten via een Modern Forms-wandbediening (P/N: F-WCBT-WT), trekt u de Air-Gap-schakelaar op uw wandbediening uit, wacht u 10 seconden en plaatst u deze terug.

Wat is adaptief leren?
Adaptief leren is een exclusieve functie waarmee uw ventilator uw dagelijkse/wekelijkse gewoonten kan leren en automatisch geplande activiteit kan aanbevelen via de Modern Forms-app. Deze functie kan worden in- of uitgeschakeld.

Wat is de briesmodus?
De briesmodus bootst de natuurlijke eb en vloed van wind in de natuur na door de snelheid van uw ventilator te laten fluctueren.

Wat is koppelen?
Koppelen is het proces waarbij u uw Modern Forms-afstandsbediening of wandbediening met uw ventilator verbindt. Uw ventilator wordt vooraf gekoppeld aan uw meegeleverde afstandsbediening geleverd. Als u echter extra bedieningselementen voor uw ventilator wilt of als u een bedieningselement vervangt, raadpleegt u het gedeelte over het koppelen en ontkoppelen van de instructies.

Wat is een fabrieksreset?
Een fabrieksreset is een herstel van de oorspronkelijke instellingen van de ventilator. Dit kan worden bereikt vanaf de bedieningselementen of door de kleine knop op de ontvanger ingedrukt te houden totdat u drie hoorbare pieptonen hoort, of door de ventilatoraan/uit-, lichtaan/uit- en seizoenaan/uit-knoppen op uw gekoppelde afstandsbediening of wandbediening 10 seconden ingedrukt te houden.

OPMERKING: Mogelijk moet u uw afstandsbediening of wandbediening opnieuw koppelen aan de ventilator na een fabrieksreset. Een fabrieksreset verbreekt ook de verbinding van de ventilator met uw wifi-thuisnetwerk en vereist dat u de ventilator toevoegt met behulp van de Modern Forms Smart Fans-app.

Raadpleeg de FAQ-sectie van onze app voor meer informatie. Neem voor alle andere vragen contact op met onze toegewijde specialisten van de ventilatorondersteuning.
Contactgegevens zijn te vinden aan het begin van de instructies.

Ventilatorondersteuning

Voor snelle service, houd de volgende informatie bij de hand wanneer u belt:

1. Modelnaam en -nummer
2. Onderdeelnummer en onderdeelbeschrijving
3. Aankoopdatum en aankooplocatie

1-866-810-6615 optie 2
MA-VR 8.00-20.00 uur EST

E-mail: fansupport@modernforms.com

modernforms.com

Veiligheidsregels

Voor informatie over bediening, onderhoud en probleemoplossing, ga naar http://modernforms.com/fan-support/

Om het risico op elektrische schokken te verminderen, moet u ervoor zorgen dat de elektriciteit is uitgeschakeld bij de stroomonderbreker voordat u begint. Alle bedrading moet in overeenstemming zijn met de National Electrical Code "ANSI/NFPA 70" en de lokale elektrische voorschriften. De elektrische installatie moet worden uitgevoerd door een erkende elektricien.

De ventilator moet worden gemonteerd met een minimale afstand van 2,1 m van de achterrand van de ventilatorbladen tot de vloer en een minimale afstand van 0,5 m van de rand van de ventilatorbladen tot de omliggende muren. Plaats nooit voorwerpen in de baan van de ventilatorbladen. Wees voorzichtig bij het werken aan of schoonmaken van de ventilator om persoonlijk letsel of schade aan de ventilator en andere voorwerpen te voorkomen.

Om elektrische schokken of schade aan de motor of afwerking te voorkomen, mag u geen water of chemicaliën gebruiken bij het reinigen van de ventilator of ventilatorbladen. Een droge doek of een licht vochtige doek is geschikt voor de meeste reinigingen.

Nadat de elektrische aansluitingen zijn gemaakt, moeten de gesplitste geleiders naar boven worden gedraaid en voorzichtig in de contactdoos worden geduwd. De draden moeten uit elkaar worden gespreid met de geaarde geleider en de aardingsgeleider aan de ene kant van de contactdoos en de niet-geaarde geleider aan de andere kant van de contactdoos.

Alle stelschroeven moeten worden gecontroleerd en opnieuw worden aangedraaid waar nodig vóór de installatie.

Installeer of gebruik uw ventilator niet als een onderdeel beschadigd is of ontbreekt. Dit product is uitsluitend ontworpen voor gebruik met de meegeleverde onderdelen en/of accessoires die door Modern Forms zijn aangewezen voor gebruik met dit product. Vervanging van onderdelen of accessoires die niet door Modern Forms zijn aangewezen voor gebruik met dit product, kan leiden tot persoonlijk letsel of schade aan eigendommen en maakt de garantie ongeldig. Neem contact op met een geautoriseerde dealer of de fabrikant als er onderdelen beschadigd zijn of ontbreken.

Om het risico op elektrische schokken te verminderen, moet deze ventilator worden geïnstalleerd en bediend met de meegeleverde wandbediening of worden bediend vanuit de Modern Forms-app.

Gebruik geen elektrisch gereedschap om uw ventilator te monteren of te installeren. Het gebruik van elektrisch gereedschap kan leiden tot een onjuiste montage, wat kan leiden tot lawaai of schade aan de ventilator, persoonlijk letsel of schade aan eigendommen.

Om het risico op persoonlijk letsel te verminderen, mag u de bladarmen niet buigen bij het installeren van de beugels, het balanceren van de bladen of het schoonmaken van de ventilator.

Steek geen vreemde voorwerpen tussen de roterende ventilatorbladen.

Gebruik de ventilator niet tenzij de ventilatorbladen op hun plaats zitten. Er kan lawaai en schade aan de ventilator optreden

Dit apparaat is niet bedoeld voor gebruik door jonge kinderen zonder toezicht.

Om het risico op brand, elektrische schokken, persoonlijk letsel of schade aan de ventilator of andere voorwerpen te verminderen, moeten de contactdoos en de ondersteuningsstructuur stevig zijn gemonteerd en in staat zijn om op betrouwbare wijze 22,7 kg of minder te dragen. Gebruik alleen UL/cUL-vermelde contactdozen die zijn gemarkeerd met "FOR FAN SUPPORT". Gebruik alleen de schroeven en ringen die bij de contactdoos zijn geleverd.

Raadpleeg het gedeelte "De elektrische aansluitingen maken" voordat u uw ventilator monteert. Als u denkt dat u niet genoeg kennis of ervaring heeft met bedrading, laat uw ventilator dan installeren door een erkende elektricien.

OPMERKING: Schakel de stroom uit bij de stroomonderbreker voordat u de ventilator onderhoudt of reinigt.

Referenties

• Home Page | Modern Forms
• App Store - Apple
• Google Play

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Modern Forms Wyndmill FR-W2201-65L Handleiding

Beschikbare talen
