Dell P3223QE Servicehandleiding

Inhoud

1 Exploded view-diagram met lijst van items
2 Bedradingsschema
3 Het aansluiten en loskoppelen van de voedingskabel/connectiviteitskabel
4 Procedures voor demontage en montage
- 4.1 Demontageprocedures
- 4.2 Montageprocedures
5 Instructies voor probleemoplossing
6 Belangrijke veiligheidsmededeling
7 Download handleiding
8 In andere talen

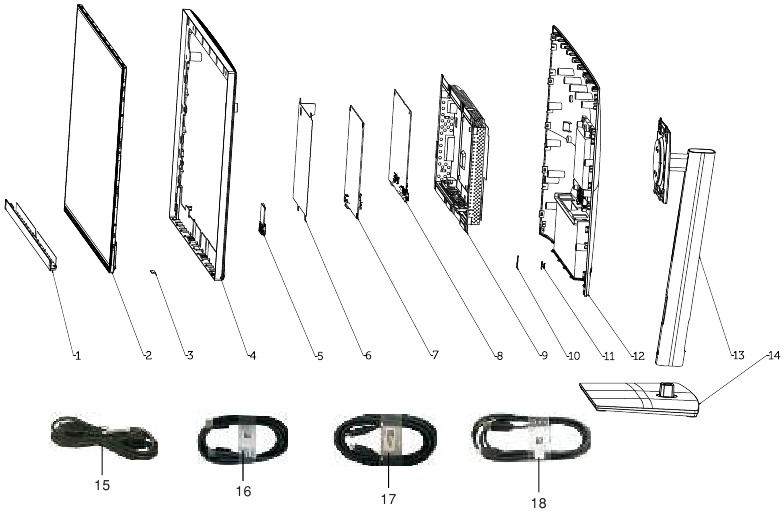

Exploded view-diagram met lijst van items

Item	Beschrijving	Aantal	Opmerking
1	Voorste sierrand	1	Alleen voor EMEA, niet voor andere regio's
2	Paneel	1
3	LED BD	1
4	ASSY middenframe	1
5	USB BD	1
6	Paneel Mylar	1
7	Interface BD	1
8	Voeding BD	1
9	Hoofdsteun	1
10	Key BD	1
11	Joystickknop	1
12	Achterklep	1
13	Riser ASSY	1
14	Base ASSY	1
15	Voedingskabel	1	Zie "OPMERKING"
16	DisplayPort-kabel	1	Zie "OPMERKING"
17	USB Type-C-kabel (C naar C)	1	Zie "OPMERKING"
18	USB Type-C-kabel (A naar C)	1	Zie "OPMERKING"

OPMERKING:
Neem voor vervanging van het netsnoer, de connectiviteitskabel en de externe voeding (indien van toepassing) contact op met Dell:

Ga naar https://www.dell.com/support;
Controleer uw land of regio in het vervolgkeuzemenu Kies een land/regio in de rechterbenedenhoek van de pagina.
Klik op Contact met ons naast de vervolgkeuzelijst van het land.
Selecteer de juiste service- of ondersteuningskoppeling op basis van uw behoefte.
Kies de manier om contact op te nemen met Dell die voor u het handigst is.

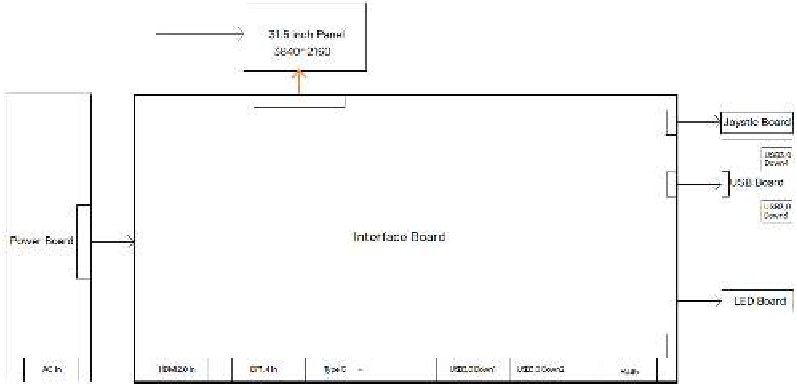

Bedradingsschema

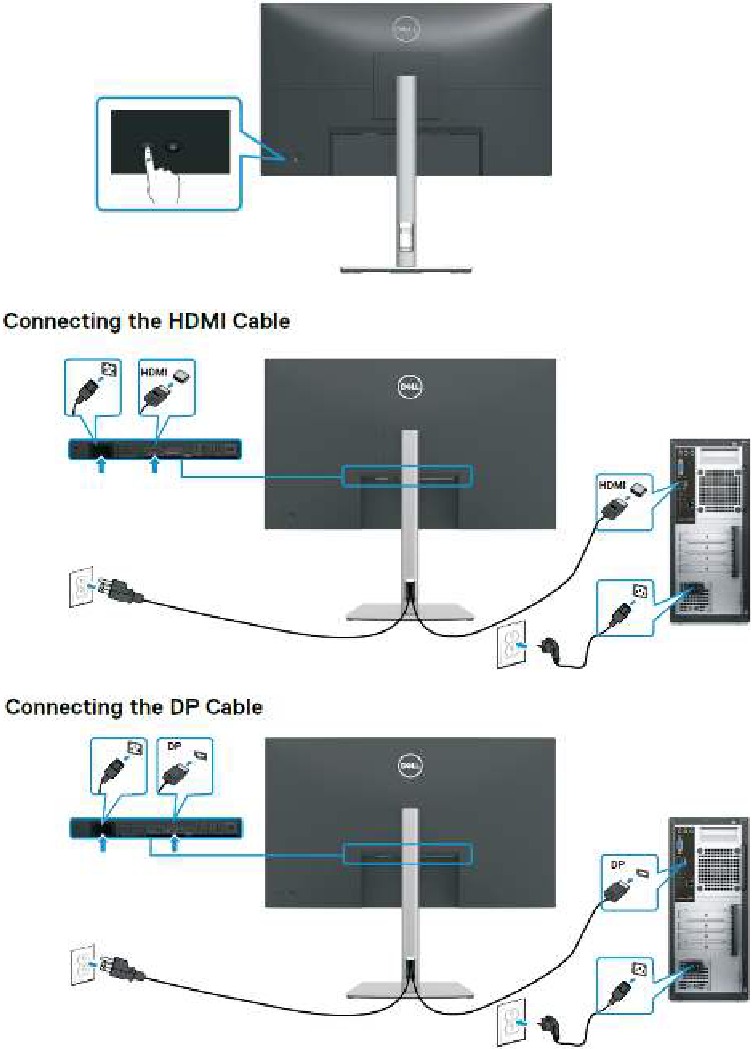

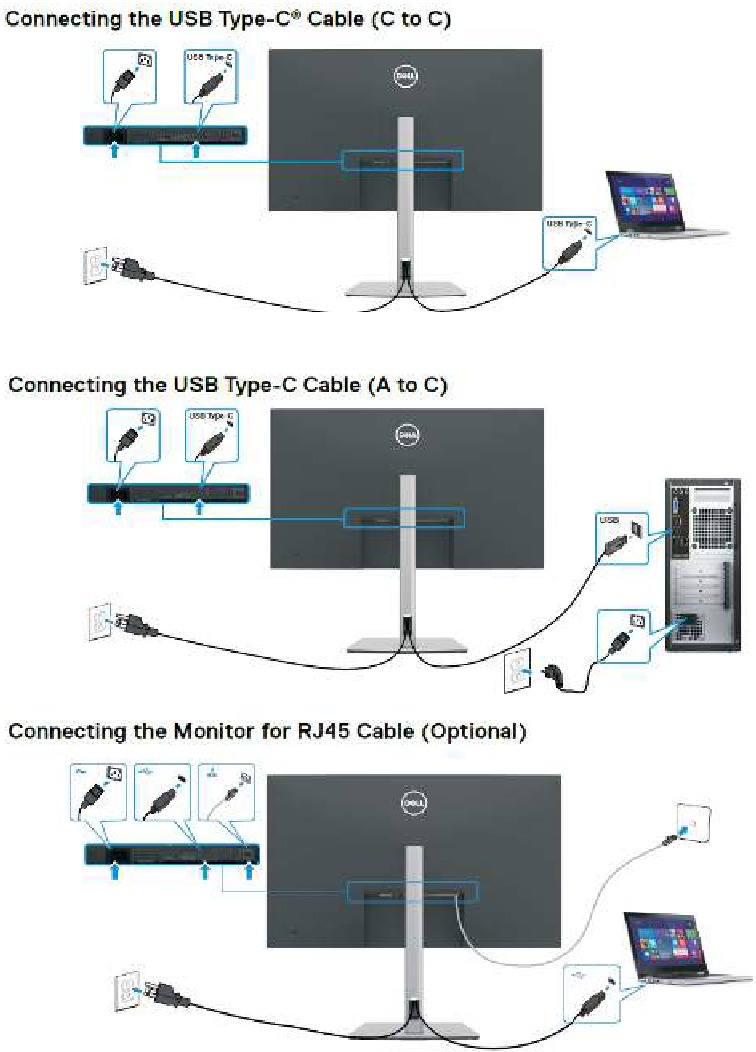

Het aansluiten en loskoppelen van de voedingskabel/connectiviteitskabel

Om de voedingskabel/connectiviteitskabel te vervangen, schakelt u de stroom uit voordat u de kabel loskoppelt en de vereiste kabel weer aansluit.

Procedures voor demontage en montage

OPMERKING:
Deze "Procedures voor demontage en montage" is alleen voor EMEA, niet voor andere regio's. Houd er rekening mee dat Dell de garantie ongeldig acht als er demontage aan de monitoren wordt uitgevoerd.

Benodigd gereedschap:
Vermeld het type en de grootte van het gereedschap dat doorgaans kan worden gebruikt om het product te demonteren tot een punt waarop onderdelen en materialen die een selectieve behandeling vereisen, kunnen worden verwijderd.

Beschrijving gereedschap:

Schroevendraaier (kruiskop) nr. 1
Schroevendraaier (kruiskop) nr. 2
Zakmes
Soldeerbout en absorber

Demontageprocedures

Verwijder de voet van de monitorstandaard:
1. Plaats de monitor op een zachte doek of kussen.
2. Houd de ontgrendelknop van de standaard ingedrukt.
3. Til de standaard omhoog en weg van de monitor.
Gebruik een kruiskopschroevendraaier om vier schroeven te verwijderen om de mechanismen te ontgrendelen.
(Nr. 1~4 schroefgrootte=M4x11; Koppel=11±1kgfxcm)
Plaats uw vingers tussen de achterklep en de middelste omlijsting op de hoeken van de bovenkant van de monitor om de achterklep los te maken, gebruik vervolgens één hand om de middelste omlijsting in te drukken en de andere hand om de achterklep voorzichtig omhoog te trekken in volgorde van de pijlvoorkeur voor het ontgrendelen van de mechanismen van de achterklep.

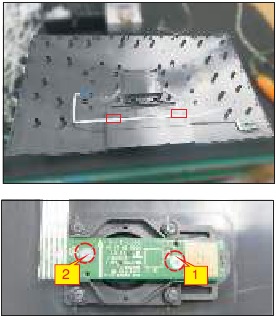

Til de achterklep voorzichtig omhoog. Koppel de joystickkabel los van de connector van de interfacekaart en verwijder vervolgens de achterklep en leg deze opzij voor latere demontage.
Gebruik een kruiskopschroevendraaier om 2 stuks schroeven te verwijderen om het toetsenbord te ontgrendelen, scheur vervolgens de tapes af en maak het toetsenbord los.
(Nr. 1~2 schroefgrootte=M2x2.4, Koppel=0.8~1kgfxcm)

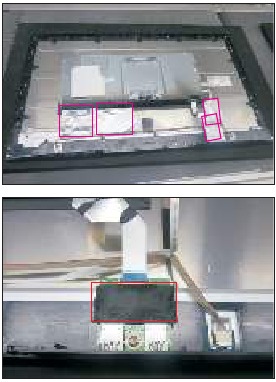

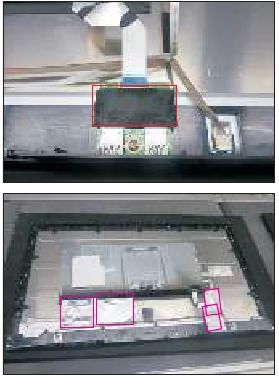

Scheur 4 stuks aluminiumfolie en 1 stuks acetaattape af zoals de onderstaande afbeelding laat zien.
Gebruik een kruiskopschroevendraaier om één schroef te verwijderen om de USB-kaart te ontgrendelen, koppel vervolgens de USB FFC-kabel los en verwijder de USB-kaart.
(Nr. 1 schroefgrootte=M3x4.5, Koppel=4 ± 0.5kgfxcm)

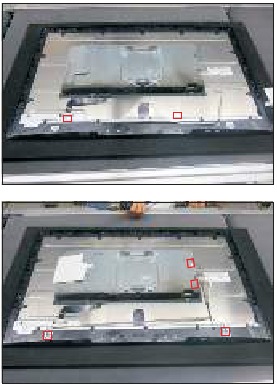

Gebruik een kruiskopschroevendraaier om 15 (13+2) stuks schroeven te verwijderen om de middelste omlijsting te ontgrendelen.
(Nr. 1~13 schroefgrootte=M3x5, Koppel=5±0.5kgfxcm
Nr. 14~15 schroefgrootte=M2x3.3, Koppel=0.8~1.2 kgfxcm)
Koppel de paneellamp los van de connectoren van het paneel en de interfacekaart en leg deze vervolgens opzij. Koppel de LED-kabel los van de connector van de interfacekaart en maak vervolgens de LED-kabel los door de 2 stuks tapes af te scheuren.

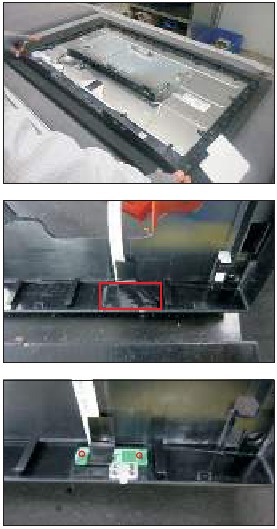

Verwijder de middelste omlijsting en plaats deze op een armatuur, scheur vervolgens de mylar-tape af om de LED-kaart los te maken.

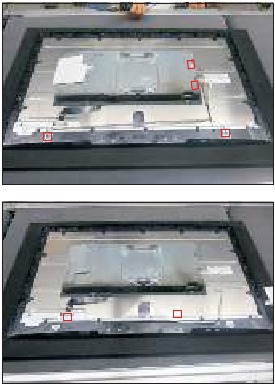

Gebruik een kruiskopschroevendraaier om 4 stuks schroeven te verwijderen om de beugel met de paneelmodule te ontgrendelen.
(Nr. 1~4 schroefgrootte=M3x4, Koppel=5 ±0.5 kgfxcm)
Til het paneel op om de voorste omlijsting van het paneel los te maken.

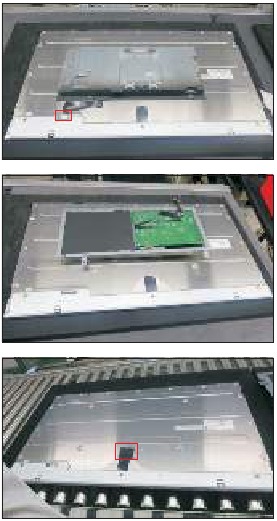

Koppel de EDP-kabel los van de connectoren van het paneel en verwijder vervolgens de beugel en plaats deze op een kussen. Scheur de acetaattape van het paneel af.
Verwijder de Mylar-tape van de haken van de beugel.

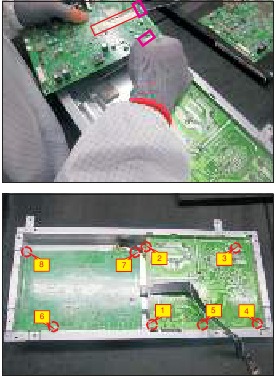

Gebruik een kruiskopschroevendraaier om 8 stuks schroeven te verwijderen voor de interfacekaart en de stroomkaart.
(Nr. 1 schroefgrootte=M4x8, Koppel=7 ±1 kgfxcm;
Nr. 2~8 schroefgrootte=M3x7.5, Koppel=7 ±1 kgfxcm)

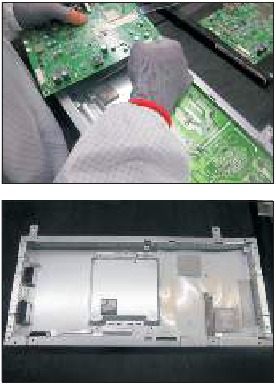

Verwijder de stroomkaart en de interfacekaart voorzichtig uit de beugelchassismodule en koppel vervolgens alle kabels los.

Montageprocedures

Plaats een beugelchassisbasis op een beschermend kussen en plak vervolgens 4 stuks siliciumfolie op de positie zoals de onderstaande afbeelding laat zien.
Draai een stroomkaart om en plaats de stroomkaart in het beugelchassis.
Neem een interfacekaart, sluit 1 stuks EDP-kabel aan op de connectoren van de interfacekaart en sluit vervolgens de kabel van de stroomkaart aan op de connector van de interfacekaart. Plak 1 stuks tape op de kaart. Draai de interfacekaart om en plaats deze in de beugel, plaats vervolgens alle kabels in de juiste positie van de beugel. Gebruik een kruiskopschroevendraaier om 8 stuks schroeven vast te draaien om de printplaat te vergrendelen.
(Nr. 1 schroefgrootte=M4x8, Koppel=7 ±1 kgfxcm;
Nr. 2~8 schroefgrootte=M3x7.5, Koppel=7 ±1 kgfxcm)
Neem een mylar om de haken van de beugel te plaatsen om de stroomkaart te bedekken zoals de volgende afbeelding laat zien.

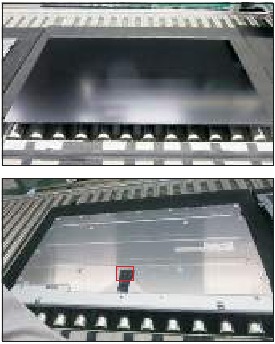

Paneelvoorbereiding: neem een paneel en onderzoek vervolgens het paneeloppervlak volgens de inspectiecriteria. Scheur de beschermfolie van het paneelscherm af en draai vervolgens het paneel om om het scherm met de voorkant naar beneden te plaatsen. Plak 1 stuks acetaattape op de specifieke positie zoals de onderstaande afbeelding laat zien.

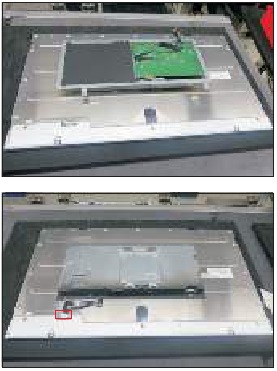

Plaats de beugel op de achterkant van het paneel en sluit vervolgens de EDP-kabel aan op de connector van het paneel.
Neem 1 stuks voorste omlijsting, til vervolgens het paneel op en monteer de voorste omlijsting met de paneelmodule.
Gebruik een kruiskopschroevendraaier om 4 stuks schroeven vast te draaien om de beugel met de paneelmodule te vergrendelen.
(Nr. 1~4 schroefgrootte=M3x4, Koppel=5 ±0.5 kgfxcm)

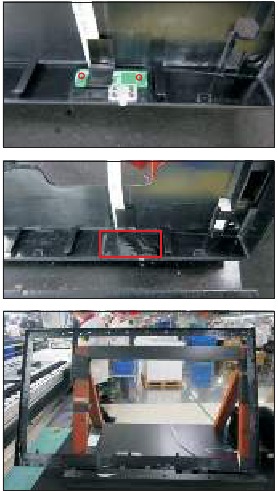

Neem 1 stuks LED-kaart en 1 stuks middelste omlijsting, plaats vervolgens de middelste omlijsting in een bevestigingsjuk om de middelste omlijsting te bevestigen. Scheur het releasepapier op de achterkant van de kaart af en plak vervolgens de LED-kaart op de juiste positie van de middelste omlijsting en plak vervolgens 1 stuks mylar-tape om de LED-kaart te bedekken.
Monteer 1 stuks middelste omlijsting die is gemonteerd met de LED-kaart met de voorste omlijsting en de paneelmodule.
Scheur de papieren van de tapes op de achterkant van de LED-kabel af en bevestig vervolgens de LED-kabel op het paneel met 2 stuks tapes en verbind vervolgens de LED-kabel met de connector van de kaart. Neem 1 stuks paneellampkabel om de printplaat te verbinden met de twee connectoren van het paneel.
Gebruik een kruiskopschroevendraaier om 15 (13+2) stuks schroeven vast te draaien om de middelste omlijsting met het paneel en de voorste omlijsting te vergrendelen.
(Nr. 1~13 schroefgrootte=M3x5, Koppel=5±0.5kgfxcm;
Nr. 14~15 schroefgrootte=M2x3.3, Koppel=0.8~1.2kgfxcm)

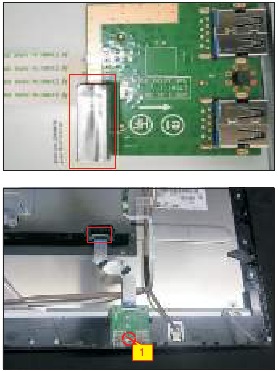

Neem 1 stuks USB-kaart, 1 stuks LVDS-kabel, 1 stuks geleidend schuim. Sluit de LVDS-kabel aan op de connector van de USB-kaart en plak vervolgens 1 stuks geleidend schuim op de achterkant van de USB-kaart en plaats vervolgens de USB-kaart in de juiste positie van de middelste omlijsting. Gebruik een kruiskopschroevendraaier om 1 stuks schroef vast te draaien om de USB-eenheid met de middelste omlijsting te vergrendelen en sluit vervolgens de kabel aan op de montage-eenheid.
(Nr. 1 schroefgrootte=M3x4.5, Koppel=4 ± 0.5kgfxcm)
Plak 1 stuks acetaattape om de USB-connector te bedekken. Plak 1 stuks aluminiumfolie om de USB-kaart te bedekken. Plak 1 stuks aluminiumfolie om de EDP-connector te bedekken. Plak 1 stuks aluminiumfolie om de kabels te bevestigen. Plak 1 stuks aluminiumfolie om de beugel te bedekken, zoals de onderstaande afbeelding laat zien.

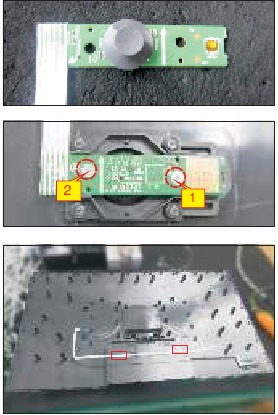

Neem 1 stuks joystickknop en 1 stuks OSD-kaart, monteer de joystickknop met de OSD-kaart. Plaats de kaart op de juiste positie van de achterklep en gebruik vervolgens een kruiskopschroevendraaier om 2 stuks schroeven vast te draaien om de kaart met de achterklep te vergrendelen. Scheur de tape-papiertjes op de achterkant van de kabel af en bevestig vervolgens de sleutelkabel met tapes.
(Nr. 1 schroefgrootte=M2x2.4, Koppel=0.9 ± 0.1kgfxcm)

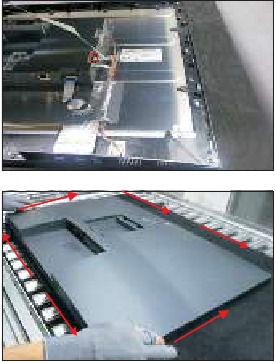

Beweeg de gemonteerde achterklep dicht bij de paneeleenheid en sluit vervolgens de sleutelkabel aan op de connector van de interfacekaart. Plaats de achterklep omlaag en duw de achterklep op de posities die zijn gemarkeerd zoals de onderstaande afbeelding laat zien voor het vastklikken van mechanismen.
Gebruik een kruiskopschroevendraaier om 4 stuks schroeven vast te draaien om de achterklep met de gemonteerde eenheid te vergrendelen. Plak 2 stuks labels op de specifieke posities van de achterklep zoals de onderstaande afbeelding laat zien.
(Nr. 1~4 schroefgrootte=M4x11; Koppel=11 ± 1kgfxcm)
Neem een standaardvoet dicht bij de monitor. Plaats de twee lipjes op het bovenste deel van de standaard in de groeven en laat de standaard vervolgens zakken zodat het montagegebied van de monitor op de standaard klikt.
Til de monitor op om de opening tussen de voorste omlijsting en het paneel te controleren, zorg vervolgens voor stroomtoevoer en een videosignaal naar de monitor en zet vervolgens de monitor aan om de functionaliteit te controleren.

Instructies voor probleemoplossing

Voordat u begint met een van de procedures in dit gedeelte, dient u de veiligheidsinstructies op te volgen.

Zelftest
Uw monitor is voorzien van een zelftestfunctie waarmee u kunt controleren of uw monitor goed functioneert. Als uw monitor en computer correct zijn aangesloten, maar het beeldscherm van de monitor donker blijft, voert u de zelftest van de monitor uit door de volgende stappen uit te voeren:

Schakel zowel uw computer als de monitor uit.
Koppel de videokabel los van de achterkant van de computer. Om een correcte werking van de zelftest te garanderen, verwijdert u alle digitale en analoge kabels van de achterkant van de computer.
Schakel de monitor in.
Het zwevende dialoogvenster moet op het scherm verschijnen (tegen een zwarte achtergrond) als de monitor geen videosignaal kan detecteren en correct werkt. In de zelftestmodus blijft de voedings-LED wit. Afhankelijk van de geselecteerde ingang, zal een van de onderstaande dialoogvensters continu over het scherm scrollen.
Dit vak verschijnt ook tijdens normaal systeemgebruik als de videokabel wordt losgekoppeld of beschadigd raakt.
Schakel uw monitor uit en sluit de videokabel opnieuw aan; schakel vervolgens zowel uw computer als de monitor in.

Als het beeldscherm van uw monitor leeg blijft nadat u de vorige procedure hebt gebruikt, controleert u uw videocontroller en computer, omdat uw monitor goed functioneert.

Ingebouwde diagnose
Uw monitor heeft een ingebouwde diagnosefunctie waarmee u kunt vaststellen of de afwijking die u ervaart, inherent is aan uw monitor, of aan uw computer en videokaart.
OPMERKING: U kunt de ingebouwde diagnose alleen uitvoeren wanneer de videokabel is losgekoppeld en de monitor in zelftestmodus staat.

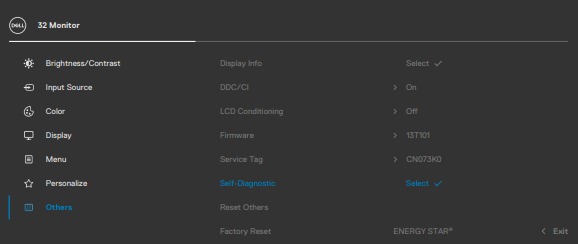

De ingebouwde diagnose uitvoeren:

Zorg ervoor dat het scherm schoon is (geen stofdeeltjes op het oppervlak van het scherm).
Selecteer OSD-items van Self-Diagnostics in Others feature.
Druk op de Joystick button (joystickknop) om de diagnose te starten. Er wordt een grijs scherm weergegeven.
Kijk of het scherm defecten of afwijkingen vertoont.
Schakel de Joystick nogmaals in totdat er een rood scherm wordt weergegeven.
Kijk of het scherm defecten of afwijkingen vertoont.
Herhaal de stappen 5 en 6 totdat het scherm groene, blauwe, zwarte en witte kleuren weergeeft. Noteer eventuele afwijkingen of defecten.

De test is voltooid wanneer het tekstscherm verschijnt. Om af te sluiten, schakelt u de joystickbediening opnieuw in.
Als u geen schermafwijkingen detecteert met behulp van de ingebouwde diagnostische tool, functioneert de monitor correct. Controleer de videokaart en de computer.

Veelvoorkomende problemen De volgende tabel bevat algemene informatie over veelvoorkomende monitorproblemen die u kunt tegenkomen en de mogelijke oplossingen:
Veelvoorkomende symptomen	Wat u ervaart	Mogelijke oplossingen
Geen video/voedings-LED uit	Geen beeld	Zorg ervoor dat de videokabel die de monitor en de computer verbindt, correct en stevig is aangesloten. Controleer of het stopcontact goed functioneert met behulp van andere elektrische apparatuur. Zorg ervoor dat de aan/uit-knop volledig is ingedrukt. Zorg ervoor dat de juiste ingangsbron is geselecteerd in het menu Input Source (ingangsbron).
Geen video/voedings-LED aan	Geen beeld of geen helderheid	Verhoog de helderheid en het contrast via OSD. Voer de zelftestfunctie van de monitor uit. Controleer de videokabelconnector op verbogen of gebroken pinnen. Voer de ingebouwde diagnose uit. Zorg ervoor dat de juiste ingangsbron is geselecteerd in het menu Input Source (ingangsbron).
Ontbrekende pixels	LCD-scherm heeft vlekken	Schakel de stroom uit en weer in. Een pixel die permanent uit is, is een natuurlijk defect dat kan optreden in LCD-technologie. Voor meer informatie over Dell Monitor Quality and Pixel Policy, zie de Dell Support site op: https://www.dell.com/support/monitors
Vastzittende pixels	LCD-scherm heeft heldere plekken	Schakel de stroom uit en weer in. Een pixel die permanent uit is, is een natuurlijk defect dat kan optreden in LCD-technologie. Voor meer informatie over Dell Monitor Quality and Pixel Policy, zie de Dell Support site op: https://www.dell.com/support/monitors
Helderheidsproblemen	Beeld te zwak of te helder	Zet de monitor terug naar de fabrieksinstellingen. Pas de helderheid en het contrast aan via OSD.
Veiligheidsproblemen	Zichtbare tekenen van rook of vonken	Voer geen stappen voor probleemoplossing uit. Neem onmiddellijk contact op met Dell.
Intermitterende problemen	Monitorfunctioneert af en toe wel en niet	Zorg ervoor dat de videokabel die de monitor met de computer verbindt, correct en stevig is aangesloten. Zet de monitor terug naar de fabrieksinstellingen. Voer de zelftestfunctie van de monitor uit om te bepalen of het intermitterende probleem zich voordoet in de zelftestmodus.
Ontbrekende kleur	Beeld mist kleur	Voer de zelftest van de monitor uit. Zorg ervoor dat de videokabel die de monitor met de computer verbindt, correct en stevig is aangesloten. Controleer de videokabelconnector op verbogen of gebroken pinnen.
Verkeerde kleur	Beeldkleur is niet goed	Probeer verschillende Preset Modes (vooraf ingestelde modi) in Color (kleur) instellingen OSD. Pas de R/G/B-waarde aan onder Custom Color (aangepaste kleur) in het menu Color (kleur) OSD. Wijzig de Input Color Format (kleurindeling invoer) naar RGB of YCbCr in de Color (kleur) instellingen OSD. Voer de ingebouwde diagnose uit.
Beeldretentie van een statisch beeld dat lange tijd op de monitor is achtergelaten	Vaag schaduw van het weergegeven statische beeld verschijnt op het scherm	Stel het scherm zo in dat het na een paar minuten inactiviteit van het scherm wordt uitgeschakeld. Deze kunnen worden aangepast in Windows Power Options of Mac Energy Saver setting. Gebruik anders een dynamisch veranderende screensaver.
Productspecifieke problemen
Probleem	Wat u ervaart	Mogelijke oplossingen
Het schermbeeld is te klein	Beeld is gecentreerd op het scherm, maar vult niet het hele weergavegebied	Controleer de instelling Aspect Ratio (beeldverhouding) in het menu Display (weergave) OSD. Zet de monitor terug naar de fabrieksinstellingen.
Kan de monitor niet aanpassen met de knoppen op het voorpaneel	OSD verschijnt niet op het scherm	Schakel de monitor uit, koppel de voedingskabel van de monitor los, sluit deze weer aan en schakel de monitor vervolgens in.
Geen ingangssignaal wanneer gebruikersbediening wordt ingedrukt	Geen beeld, het LED-lampje is wit	Controleer de signaalbron. Zorg ervoor dat de computer zich niet in de energiebesparende modus bevindt door de muis te bewegen of een toets op het toetsenbord in te drukken. Controleer of de signaalkabel correct is aangesloten. Sluit de signaalkabel indien nodig opnieuw aan. Reset de computer of videospeler.
Het beeld vult niet het hele scherm	Het beeld kan de hoogte of breedte van het scherm niet vullen	Vanwege verschillende videoformaten (beeldverhouding) van dvd's kan de monitor in volledig scherm worden weergegeven. Voer de ingebouwde diagnose uit.
Geen beeld bij gebruik van een USB-C-verbinding met een computer, laptop, enzovoort	Zwart scherm	Controleer of de USB-C-interface van het apparaat de DP Alternate Mode kan ondersteunen. Controleer of het apparaat meer dan 90 W aan stroom nodig heeft. De USB-C-interface van het apparaat biedt geen ondersteuning voor DP Alternate Mode. Stel Windows in op de projectiemodus. Zorg ervoor dat de USB-C-kabel niet beschadigd is.
Geen opladen bij gebruik van een USB-C-verbinding met een computer, laptop, enzovoort	Geen opladen	Controleer of het apparaat een van de oplaadprofielen 5 V/9 V/15 V/20 V kan ondersteunen. Controleer of de notebook een adapter van > 90 W vereist. Als de notebook een adapter van > 90 W vereist, laadt deze mogelijk niet op met de USB-C-verbinding. Zorg ervoor dat u alleen door Dell goedgekeurde adapters gebruikt of de adapter die bij het product is geleverd. Zorg ervoor dat de USB-C-kabel niet beschadigd is.
Intermitterend opladen bij gebruik van een USB-C-verbinding met een computer, laptop, enzovoort	Intermitterend opladen	Controleer of het maximale stroomverbruik van het apparaat meer dan 90 W is. Zorg ervoor dat u alleen door Dell goedgekeurde adapters gebruikt of de adapter die bij het product is geleverd. Zorg ervoor dat de USB-C-kabel niet beschadigd is.
Vernieuwingsfrequentie daalt naar 30 Hz of kleurbits dalen naar 6 bits	Vernieuwingsfrequentie daalt of kleurbits dalen	De monitor is 2 Lane standaard voor USB-C, het moet de USB-C-prioriteit omschakelen naar een hoge resolutie voor een volledig prestatiebeeld voor het DP 1.2-platform.
Geen netwerkverbinding	Netwerk verbroken of intermitterend	Schakel de aan/uit-knop niet uit/aan wanneer het netwerk is verbonden, houd de aan/uit-knop aan.
De LAN-poort werkt niet	OS-instelling of kabelverbindingsprobleem	Zorg ervoor dat de nieuwste BIOS en drivers voor uw computer op uw computer zijn geïnstalleerd. Zorg ervoor dat de RealTek Gigabit Ethernet Controller is geïnstalleerd in Windows Device Manager. Als uw BIOS Setup een LAN/GBE Enabled/ Disabled optie heeft, zorg er dan voor dat deze is ingesteld op Enabled. Zorg ervoor dat de Ethernet-kabel stevig is aangesloten op de monitor en de hub/router/firewall. Controleer de status-LED van de Ethernet-kabel om de connectiviteit te bevestigen. Sluit beide uiteinden van de Ethernet-kabel opnieuw aan als de LED niet brandt. Schakel eerst de computer uit en koppel de Type-C-kabel en het netsnoer van de monitor los. Schakel vervolgens de computer in, sluit het netsnoer van de monitor aan op de Type-C-kabel.
Universele seriële bus (USB) -specifieke problemen
Specifieke symptomen	Wat u ervaart	Mogelijke oplossingen
USB-interface werkt niet	USB-randapparatuur werkt niet	Controleer of uw beeldscherm is ingeschakeld. Sluit de upstream-kabel opnieuw aan op uw computer. Sluit de USB-randapparatuur (downstream-connector) opnieuw aan. Schakel de monitor uit en weer in. Start de computer opnieuw op. Bepaalde USB-apparaten, zoals draagbare harde schijven, vereisen een hogere stroombron; sluit de schijf rechtstreeks aan op de computer.
Super speed USB 5 Gbps (USB 3.2 Gen1) interface is langzaam.	USB 3.2 Gen1-randapparatuur werkt langzaam of helemaal niet	Controleer of uw computer USB 3.2 Gen1-compatibel is. Sommige computers hebben USB 3.2 Gen1-, USB 2.0- en USB 1.1-poorten. Zorg ervoor dat de juiste USB-poort wordt gebruikt. Sluit de upstream-kabel opnieuw aan op uw computer. Sluit de USB-randapparatuur (downstream-connector) opnieuw aan. Start de computer opnieuw op.
Draadloze USB-randapparatuur stopt met werken wanneer een USB 3.2 Gen1-apparaat is aangesloten	Draadloze USB-randapparatuur reageert langzaam of werkt alleen als de afstand tussen zichzelf en de ontvanger kleiner wordt	Vergroot de afstand tussen de USB 3.2 Gen1-randapparatuur en de draadloze USB-ontvanger. Plaats uw draadloze USB-ontvanger zo dicht mogelijk bij de draadloze USB-randapparatuur. Gebruik een USB-verlengkabel om de draadloze USB-ontvanger zo ver mogelijk van de USB 3.2 Gen1-poort te plaatsen.
USB werkt niet	Geen USB-functionaliteiten	Raadpleeg de invoerbron- en USB-koppelingstabel.

Belangrijke veiligheidsmededeling

Productaankondiging:
Dit product is gecertificeerd om te voldoen aan de RoHS-richtlijn en de Lead-Free productiedefinitie. Het gebruik van goedgekeurde kritieke componenten wordt alleen aanbevolen wanneer defecte onderdelen moeten worden vervangen. De verkoper aanvaardt geen enkele aansprakelijkheid, expliciet of impliciet, die voortvloeit uit ongeoorloofde wijziging van het ontwerp of vervanging van niet-RoHS-onderdelen. Serviceproviders aanvaarden alle aansprakelijkheid.

Gekwalificeerde repareerbaarheid:
Correct onderhoud en reparatie is belangrijk voor een veilige, betrouwbare werking van alle serieproducten. De serviceproviders die door de verkoper worden aanbevolen, moeten op de hoogte zijn van de mededelingen in deze servicehandleiding om het risico op persoonlijk letsel te minimaliseren bij het uitvoeren van serviceprocedures. Bovendien kan de mogelijk bestaande onjuiste reparatiemethode schade toebrengen aan apparatuur of producten. Het wordt aanbevolen dat servicemonteurs beschikken over reparatiekennis, ervaring en een passende producttraining per nieuw model voordat ze de serviceprocedures uitvoeren.

LET OP:

Om elektrische schokken te voorkomen, moeten de producten worden aangesloten op een goedgekeurd netsnoer en moet de hoofdschakelaar elke keer worden uitgeschakeld voordat het AC-netsnoer wordt verwijderd.
Om te voorkomen dat het product in contact komt met water of wordt blootgesteld aan een omgeving met een extreem hoge luchtvochtigheid.
Gebruik alleen originele, door de fabrikant gespecificeerde onderdelen om de voortdurende betrouwbaarheid van dit product te garanderen.
Om veilig repareren te garanderen, plaatst u het vervangen onderdeel op de componentenzijde van de PWBA, niet op de soldeerzijde.
Om ervoor te zorgen dat u een juiste schroevendraaier gebruikt, volgt u het koppel en de kracht die worden vermeld in de montage- en demontageprocedures om schroeven los te draaien.
Gebruik Lead-Free soldeer om de onderdelen goed te monteren.
Het smeltpunt van Lead-Free soldeer wordt gevraagd in de graad van 220°C.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Dell P3223QE Servicehandleiding
