Algemene informatie

Apparaten kunnen worden gebruikt door personen met verminderde fysieke, zintuiglijke of mentale vaardigheden, evenals door personen met een gebrek aan ervaring en kennis. Dit vereist dat zij onder toezicht staan of instructies krijgen over het gebruik van het apparaat op een veilige manier en dat zij de gevaren begrijpen. Reiniging en onderhoud door de gebruiker mogen niet door kinderen zonder toezicht worden uitgevoerd.

Lees dit document voordat u het product installeert. Installatie en gebruik moeten voldoen aan de lokale voorschriften en de erkende praktijkcodes.

Gevarenaanduidingen

De symbolen en gevarenaanduidingen hieronder kunnen voorkomen in de installatie- en bedieningsinstructies, veiligheidsinstructies en service-instructies van Grundfos.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig persoonlijk letsel tot gevolg zal hebben.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig persoonlijk letsel tot gevolg kan hebben.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, licht of matig persoonlijk letsel tot gevolg kan hebben.

De gevarenaanduidingen zijn als volgt opgebouwd:

SIGNAL WORD (SIGNAALWOORD)
Beschrijving van het gevaar
Gevolg van het negeren van de waarschuwing

Maatregel om het gevaar te vermijden.

Opmerkingen

De symbolen en opmerkingen hieronder kunnen voorkomen in de installatie- en bedieningsinstructies, veiligheidsinstructies en service-instructies van Grundfos.

Neem deze instructies in acht voor explosieveilige producten.

Een blauwe of grijze cirkel met een wit grafisch symbool geeft aan dat er een actie moet worden ondernomen.

Een rode of grijze cirkel met een diagonale streep, mogelijk met een zwart grafisch symbool, geeft aan dat er geen actie mag worden ondernomen of moet worden gestopt.

Indien deze instructies niet worden nageleefd, kan dit leiden tot een storing of schade aan de apparatuur.

Tips en adviezen die het werk gemakkelijker maken.

Doelgroep

Deze installatie- en bedieningsinstructies zijn bedoeld voor zowel professionele als niet-professionele gebruikers.

Productbeschrijving

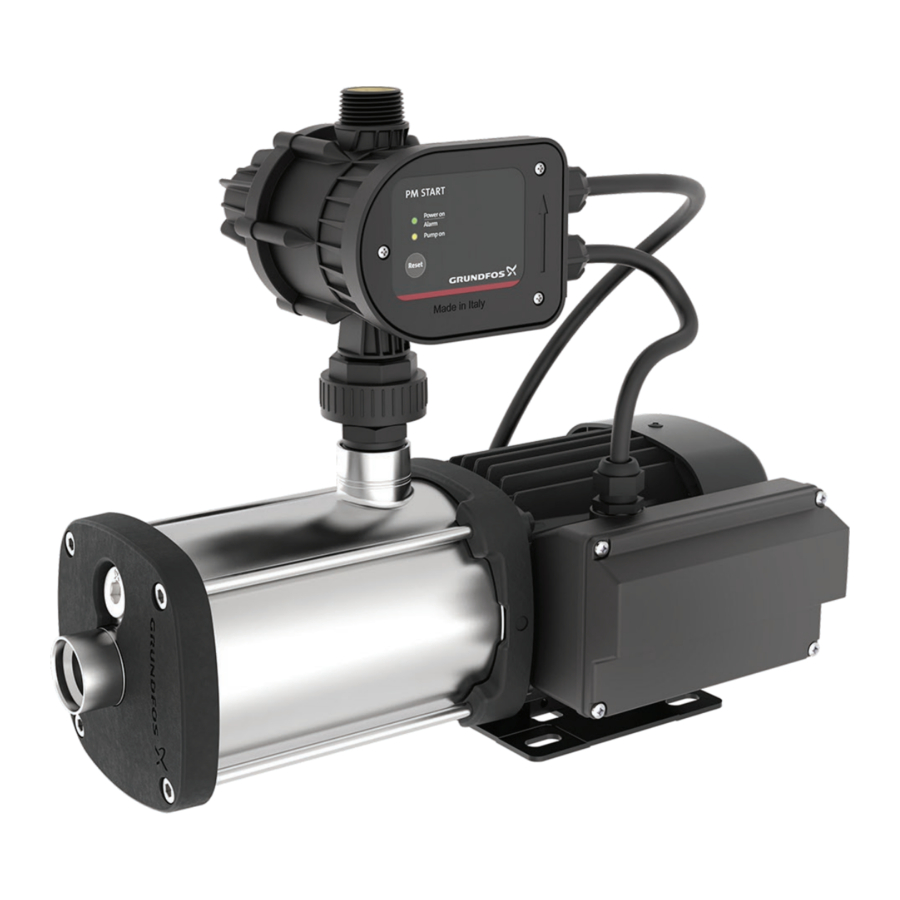

De CMB- en CMB-SP-booster bestaat uit een CMB- of CMB SP-pomp en een drukmanager. De compacte booster is ontworpen voor watervoorziening in huishoudelijke en licht commerciële toepassingen, en het modulaire pompontwerp maakt oplossingen op maat mogelijk.

CMB-SP moet voor het opstarten worden gevuld, waarna hij zelfaanzuigend wordt. CMB-SP kan een zuighoogte tot 4 meter creëren.

Zodra het systeem is aangesloten op de leidingen en in een stopcontact is gestoken, is het klaar voor gebruik.

CMB-pompen hebben een ingebouwde stroom- en temperatuurafhankelijke motorbeveiliging in overeenstemming met IEC 60034-11, waardoor geen extra motorbeveiliging nodig is.

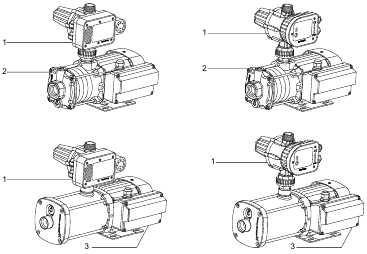

Productoverzicht

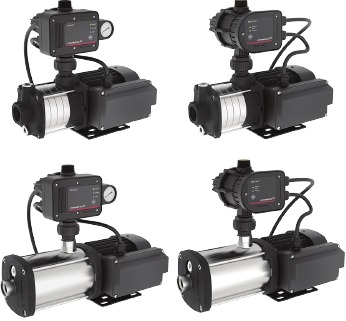

Links bovenaan: CMB PM PLUS, rechts bovenaan: CMB PM START, links onderaan: CMB-SP PM PLUS, rechts onderaan: CMB-SP PM START

Pos.	Beschrijving
1	Drukmanager
2	CMB-pomp
3	CMB-SP-pomp

Beoogd gebruik

Gebruik het product alleen volgens de specificaties in deze installatie- en bedieningsinstructies.

Het product is geschikt voor drukverhoging van schoon water in watertoevoersystemen voor huishoudelijk gebruik en kleine industriële systemen. Voorbeelden van toepassingen:

drukverhoging voor huis en tuin
watervoorziening voor landbouw en irrigatie
overdracht en drukverhoging in breekwatertank- en regenwatertoepassingen
watervoorziening uit ondiepe putten.

Verpompte vloeistoffen

Brandbaar materiaal
Dood of ernstig persoonlijk letsel

Gebruik het product niet voor ontvlambare vloeistoffen zoals dieselolie, benzine of soortgelijke vloeistoffen. Het product mag alleen worden gebruikt voor water.

Giftig materiaal
Dood of ernstig persoonlijk letsel

Gebruik het product niet voor giftige vloeistoffen. Het product mag alleen worden gebruikt voor water.

Bijtende stof
Dood of ernstig persoonlijk letsel

Gebruik het product niet voor agressieve vloeistoffen. Het product mag alleen worden gebruikt voor water.

Als het water zand, grind of ander vuil bevat, bestaat er een risico op verstopping en schade aan de pomp. Installeer een filter aan de inlaatzijde of pas een drijvende zeef toe om de pomp te beschermen.

Het product is geschikt voor het verpompen van schone, dunne, niet-agressieve, niet-giftige en niet-explosieve vloeistoffen zonder vaste deeltjes of vezels. Voorbeelden van vloeistoffen:

drinkwater
regenwater.

Identificatie

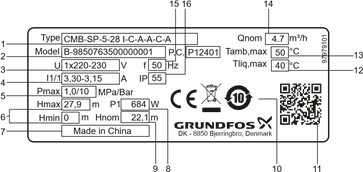

Typeplaatje

Voorbeeld typeplaatje

Pos.	Beschrijving
1	Type
2	Model
3	Voedingsspanning
4	Nominale stroom
5	Max. werkdruk
6	Min. en max. opvoerhoogte
7	Land van herkomst
8	Opgenomen vermogen
9	Nominale opvoerhoogte
10	Goedkeuringen
11	QR-code
12	Max. vloeistoftemperatuur
13	Max. omgevingstemperatuur
14	Nominale volumestroom
15	Frequentie
16	IP-klasse

Typesleutel

De typesleutel kan niet worden gebruikt om te bestellen, omdat niet alle combinaties mogelijk zijn.

Voorbeeld: CMB-SP-PM-5-28 I-C-A-A-C-A

Code	Aanduiding	Uitleg
CMB PM CMB-SP PM	CM Booster met PM START of PM PLUS CM Booster, zelfaanzuigend, met PM START of PM PLUS	Typebereik
Bij 50 Hz [m³/h]		Nominale volumestroom
- 47		Max. opvoerhoogte [m]
A	Inlaat- en uitlaatdelen, EN-GJL-200 Pompas, EN 1.4301/AISI 304 Waaiers of kamers, EN 1.4301/ AISI 304 Drukmanager, PP 30GF	Materialen in contact met de verpompte vloeistof
I	Huls, EN 1.4301/AISI 304 Pompas, EN 1.4301/AISI 304 Waaiers of kamers, EN 1.4301/ AISI 304 Drukmanager, PP 30GF	Materialen in contact met de verpompte vloeistof
C	1 × 220-230/240 V, 50 Hz	Voedingsspanning [V]
A	Standaardmotor (IP55)	Motor
A B C D E H G O P	1,5 m kabel met Australische stekker 1,5 m kabel met Amerikaanse stekker 1,5 m kabel met Schuko-stekker 1,5 m kabel zonder stekker Geen kabel, geen stekker 1,5 m kabel met IRAM-stekker (Argentinië) 2 m kabel met Britse stekker 1,5 m kabel met Thaise stekker 2,5 m kabel met Indiase stekker IS 1293	Hoofdkabel en stekker
E F H	PM START (1,5 bar) PM START (2,2 bar) PM PLUS (1,5 tot 3,0 bar)	Regelaar
A	Rp 1	Schroefdraad

Het product ontvangen

Het gewicht van het product staat op de verpakking.

Rugletsel
Licht of matig persoonlijk letsel

Gebruik hefapparatuur die is goedgekeurd voor het gewicht van het product.
Gebruik een hefmethode die geschikt is voor het gewicht van het product.
Til het product niet op door het in de verpakkingsinlay op te tillen.
Draag persoonlijke beschermingsmiddelen.

Beknelling van ledematen
Licht of matig persoonlijk letsel

Vermijd onzeker stapelen van het product.

De pompen worden vanuit de fabriek geleverd in een verpakking die speciaal is ontworpen voor handmatig transport of transport met een vorkheftruck of een soortgelijk voertuig.

Leveringsomvang

De doos bevat de volgende items:

1 Grundfos CM Booster
1 drukmanager
veiligheidsinstructies.

Installatievereisten

Locatie

Het product kan zowel binnen als buiten worden geïnstalleerd.

De installatielocatie moet worden beschermd tegen regen, vocht, condensatie, direct zonlicht en stof.

Neem het volgende in acht:

Installeer het product zodat inspectie, onderhoud en service eenvoudig zijn.
We raden aan om het product zo dicht mogelijk bij de te verpompen vloeistof te plaatsen.
We raden aan om het product in de buurt van een afvoer of in een lekbak aan te sluiten op een afvoer om mogelijke condensatie van koude oppervlakken af te voeren.

Minimumruimte

Zorg voor voldoende ruimte voor service en onderhoud en voor motorkoeling.

We raden een vrije ruimte van 0,5 m aan drie zijden van het product aan.
De motor is ventilatorgekoeld, dus blokkeer de ventilatorkap niet.
Als u het product met één kant tegen een muur installeert, zorg er dan voor dat het typeplaatje zichtbaar is.

Installatie van het product in een vorstgevoelige omgeving

Bescherm het product tegen bevriezing als het buiten wordt geïnstalleerd waar vorst kan optreden.

Omgevingstemperatuur tijdens bedrijf

De omgevingstemperatuur voor CMB PM en CMB-SP PM is 0-50°C.

Mechanische installatie

Controleer voordat u de pomp installeert of het pomptype en de onderdelen zijn zoals besteld.

Heet of koud oppervlak
Licht of matig persoonlijk letsel

Zorg ervoor dat niemand per ongeluk in contact kan komen met hete of koude oppervlakken.

De pomp installeren

Om lekkage te voorkomen, dient u de kabelwartel en de connector tussen de pomp en de drukmanager goed vast te draaien.

Installeer de pomp op een vlakke ondergrond met behulp van de montagegaten in de motorvoetplaat en minimaal vier bouten. Draai elk van de vier bouten vast met een aanhaalmoment van 10 Nm.
Installeer de pomp zodanig dat luchtbellen in het pomphuis en de leidingen worden vermeden.
De onderstaande afbeelding toont de toegestane pompstanden.

Pompstanden

Pos.	Beschrijving
a	Omhoog
b	Vloer

Installeer de pomp zodanig dat inspectie, onderhoud en service eenvoudig kunnen worden uitgevoerd.
Installeer de pomp op een goed geventileerde locatie.
Maak de connector tussen de drukmanager en de pomp los en draai de drukmanager in de positie die geschikt is voor uw installatie.
Draai de kabelwartels en de connector op de drukmanager vast.

De kabelwartels en de connector vastdraaien

Leidingen

We raden u aan om aan beide zijden van de pomp afsluiters te plaatsen. Het is dus niet nodig om het systeem af te tappen als de pomp onderhoud nodig heeft.

Als de pomp boven het vloeistofniveau is geïnstalleerd, moet er een terugslagklep in de inlaatleiding onder het vloeistofniveau worden gemonteerd. Zie de afbeelding over aanbevolen leidingen voor een zelfaanzuigende pomp in het gedeelte over leidingaansluiting (zelfaanzuigende pompen).

Zelfaanzuigende pompen
We raden een openingsdruk aan van de terugslagklep die lager is dan 0,05 bar. Anders vermindert de extra weerstand de aanzuigcapaciteit van de pomp.
Als de pomp wordt gebruikt voor het verpompen van regenwater of bronwater, raden we aan om een filter op de inlaat van de inlaatleiding te plaatsen.
De pomp mag niet worden belast door de leidingen.
Installeer de leidingen volgens de ontwerpvereisten in EN ISO 13480-3:2012. Toleranties moeten voldoen aan EN ISO 13920:1996, klasse C.

De leidingen moeten correct zijn gedimensioneerd, rekening houdend met de pompinlaatdruk.

Installeer de leidingen zodanig dat luchtbellen worden vermeden, vooral aan de inlaatzijde van de pomp. Zie de onderstaande afbeelding.

Leidingen

Leidingaansluiting (niet-zelfaanzuigende pompen)

Zorg ervoor dat u de pomp niet beschadigt bij het aansluiten van de inlaat- en uitlaatleidingen.
Inlaataanhaalmoment: 50-60 Nm. Het aangegeven aanhaalmoment mag niet worden overschreden.

Inlaat- en uitlaatpoorten

Pos.	Beschrijving
1	Uitlaatpoort
2	Inlaatpoort

Leidingaansluiting (zelfaanzuigende pompen)

Zorg ervoor dat er geen lucht in het leidingsysteem zit en dat de pomp is gevuld voordat u start.

De hoogte van het midden van de inlaatpoort tot het eerste aftappunt (H) moet worden nageleefd. Ga voor meer informatie over productcurves naar https://product-selection.grundfos.com/

De maximale aanzuighoogte (H₂) is 4 meter
De inlaatleiding moet zich minstens 0,5 meter onder het vloeistofniveau bevinden

Voor een optimale aanzuigcapaciteit moet de pomp in de buurt van de bron of tank worden geplaatst om ervoor te zorgen dat de inlaatleiding zo kort mogelijk is. Dit verkort de zelfaanzuigtijd, vooral in het geval van een hoge aanzuighoogte.

Voorbeeld van leidingaansluiting

Condensatie in de motor voorkomen

Als de vloeistoftemperatuur onder de omgevingstemperatuur daalt, kan er tijdens stilstand condensatie in de motor ontstaan. Condensatie kan optreden in vochtige omgevingen of gebieden met een hoge luchtvochtigheid.

Om condensatie te voorkomen, opent u het onderste aftapgat in de motorflens door de plug te verwijderen. Zie de onderstaande afbeelding. Dit reduceert de motorbehuizingsklasse tot IPX5.

Motor aftapplug

Pos.	Beschrijving
1	Motor aftapplug

Het open aftapgat helpt condensatie in de motor te voorkomen, omdat het de motor zelfontluchtend maakt en water en vochtige lucht kan ontsnappen.
Wanneer u de pomp buiten installeert, voorzie de motor dan van een afdekking om condensatie te minimaliseren (niet meegeleverd door Grundfos).

Voorbeeld van leidingaansluiting

Installatievoorbeelden

We raden u aan de installatievoorbeelden te volgen. Kleppen worden niet meegeleverd met de pomp.

Aanzuiging uit een tank

Dit installatievoorbeeld toont CMB PM, maar is van toepassing op alle varianten van de CMB-serie.

Pos.	Beschrijving
1	Hoogste aftappunt
2	Afsluiter
3	Leidingsteun
4	Drukmanager
5	Afvoer naar riool (aanbevolen voor installaties binnenshuis)
6	Zeef. Een voetklep is optioneel. We raden aan om een voetklep te gebruiken in combinatie met CMB.

Aanzuiging uit een bron

Dit installatievoorbeeld toont de CMB PM, maar is van toepassing op alle varianten van de CMB-serie.

Pos.	Beschrijving
1	Hoogste aftappunt
2	Afsluiter
3	Leidingsteun
4	Drukmanager
5	Voetklep met zeef. De voetklep is optioneel. We raden aan om een voetklep te gebruiken in combinatie met CMB PM.
6	Pompafdekking (aanbevolen voor installatie buitenshuis)

Elektrische aansluiting

Elektrische schok
Dood of ernstig persoonlijk letsel

Schakel de stroomtoevoer uit voordat u werkzaamheden aan het product begint. Zorg ervoor dat de stroomtoevoer niet per ongeluk kan worden ingeschakeld.
Het product wordt geleverd met een aardgeleider en een aardingsstekker. Om het risico op elektrische schokken te verminderen, moet u ervoor zorgen dat het product alleen is aangesloten op een correct geaard stopcontact (beschermende aarde).
Als de nationale wetgeving een aardlekschakelaar (RCD) of een gelijkwaardig apparaat in de elektrische installatie vereist, moet dit type A of beter zijn.
Als het product wordt gebruikt voor het reinigen of onderhouden van zwembaden, tuinvijvers of soortgelijke plaatsen, zorg er dan voor dat het product wordt gevoed via een aardlekschakelaar (RCD) met een nominale bedrijfsstroom van niet meer dan 30 mA.

Alle elektrische aansluitingen moeten worden uitgevoerd door gekwalificeerde personen in overeenstemming met de lokale voorschriften.

Zorg ervoor dat de elektrische installatie de nominale stroom [A] van het product ondersteunt. Zie het typeplaatje van het product.

Stroomkabel

Om te voldoen aan de EN 60335-1-norm, moet de stroomkabel minimaal geschikt zijn voor een bedrijfstemperatuur van 105 °C (221 °F).

Motorbeveiliging

De enkelfasige motoren hebben een ingebouwde stroom- en temperatuurafhankelijke motorbeveiliging in overeenstemming met IEC 60034-11 en vereisen geen verdere motorbeveiliging.

De motorbeveiliging is van het type TP 211, dat reageert op zowel langzaam als snel stijgende temperaturen. De motorbeveiliging wordt automatisch gereset.

Opstarten van het product

Elektrische schok
Dood of ernstig persoonlijk letsel

Gebruik het product niet voor het reinigen en ander onderhoud van zwembaden of soortgelijke plaatsen als er mensen in het water zijn.

Heet oppervlak
Licht of matig persoonlijk letsel

Gebruik beschermende handschoenen als de vloeistof of omgevingstemperatuur hoger is dan 40 °C.

Heet oppervlak
Licht of matig persoonlijk letsel

Laat de pomp niet continu draaien met een gesloten inlaat- of uitlaatklep.

Hete of koude vloeistof
Licht of matig persoonlijk letsel

Zorg ervoor dat ontsnappende hete of koude vloeistof geen letsel aan personen of schade aan de apparatuur veroorzaakt.

Schakel de stroomtoevoer pas in als de pomp met vloeistof is gevuld.

Het aantal starts en stops mag niet meer dan 20 keer per uur bedragen.

De pomp mag niet langer dan 5 minuten draaien zonder water te leveren.

Gebruik het product alleen voor het beoogde gebruik en voor de verpompte vloeistoffen die in deze installatie- en bedieningsinstructies staan vermeld.

De pomp opstarten

Nadat u de pomp hebt geïnstalleerd, doet u het volgende:

Open alle afsluiters.
Zorg ervoor dat de watertoevoer voldoende is aan de inlaatzijde van de pomp.

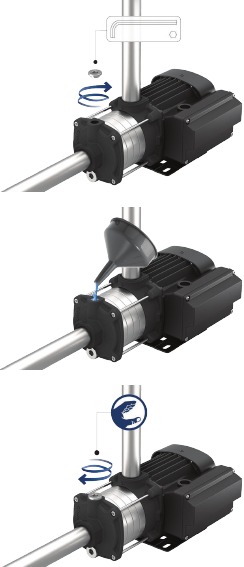

Vul de pomp.
Schakel de stroomtoevoer naar de pomp in en de pomp start.
Als er sprake is van een aanzuighoogte, kan het tot vijf minuten duren voordat de pomp water levert. Deze periode is afhankelijk van de lengte en diameter van de inlaatleiding.
Open het aftappunt dat het hoogst of het verst van de pomp verwijderd is om de lucht uit het systeem te laten ontsnappen.
Wanneer er water door het aftappunt stroomt, sluit u het.
Het opstarten is voltooid en de pomp is klaar voor gebruik.

Opstarten van CMB PM

Raadpleeg voor CMB-pompen met drukmanager de PM START-snelgids voor instructies over het opstarten van het product.

http://net.grundfos.com/qr/i/98388184

Als er binnen vijf minuten na het opstarten geen druk in het systeem is opgebouwd, wordt de droogloopbeveiliging geactiveerd en stopt de pomp. Controleer de vulcondities van de pomp voordat u probeert deze opnieuw te starten.

Inloop van de asafdichting

De vlakken van de asafdichting worden gesmeerd door de verpompte vloeistof. Er kan een lichte lekkage van de asafdichting optreden tot 10 ml per dag of 8 tot 10 druppels per uur. Onder normale omstandigheden zal de lekkende vloeistof verdampen. Hierdoor wordt er geen lekkage waargenomen.

Wanneer de pomp voor de eerste keer wordt gestart, of wanneer de asafdichting is vervangen, is een bepaalde inloopperiode vereist voordat de lekkage tot een acceptabel niveau is gereduceerd. De tijd die hiervoor nodig is, is afhankelijk van de bedrijfsomstandigheden, dat wil zeggen dat er telkens wanneer de bedrijfsomstandigheden veranderen een nieuwe inloopperiode wordt gestart. Lekkende vloeistof loopt weg via de drainagegaten in de motorflens.

Installeer het product op een zodanige manier dat lekkage geen ongewenste nevenschade kan veroorzaken.

Het product vullen met vloeistof

Hete of koude vloeistof
Licht of matig persoonlijk letsel

Draag persoonlijke beschermingsmiddelen.
Let op de richting van het ontluchtingsgat wanneer u de pomp met vloeistof vult en ontlucht.
Zorg ervoor dat er geen personen gewond raken door de ontsnappende vloeistof.

Let op de richting van het ontluchtingsgat tijdens het vullen en ontluchten met vloeistof. Zorg ervoor dat de ontsnappende vloeistof geen schade veroorzaakt aan de motor of andere componenten.

Sluit de afsluiter aan de uitlaatzijde van de pomp.
Open de afsluiter in de inlaatleiding volledig voordat u de pomp start.
Verwijder de vulplug. Zie de afbeelding hieronder.
Vul het pomphuis en de inlaatleiding volledig met vloeistof totdat er een constante stroom vloeistof uit het vulgat loopt.
Plaats de vulplug en draai deze vast.
Start de pomp en open langzaam de uitlaat afsluiter terwijl de pomp draait. Dit zorgt voor ontluchting en drukopbouw tijdens het opstarten.

De uitlaat afsluiter moet onmiddellijk na het opstarten van de pomp worden geopend. Anders kan de temperatuur van de verpompte vloeistof te hoog worden en schade aan de apparatuur veroorzaken.

Als droogloop wordt gedetecteerd, stopt de drukmanager de pomp automatisch om schade te voorkomen. Om de werking te hervatten, zorgt u ervoor dat de watertoevoer is hersteld en drukt u op de RESET (RESET)-knop op de drukmanager.

Positie van vulgat en drainagegat

Pos.	Beschrijving
1	Vulgat
2	Drainagegat

Als het voor de pomp moeilijk is om druk op te bouwen, kan het nodig zijn om stap 1 tot en met 6 te herhalen.

Gerelateerde informatie: Problemen met het product opsporen

De pomp vullen

Draai de vulplug altijd met de hand vast.

Draai de vulplug los.
Vul de pomp met water.
Plaats de vulplug terug en draai deze met de hand vast.

Service

Elektrische schok
Dood of ernstig persoonlijk letsel

Schakel de stroomtoevoer uit voordat u met werkzaamheden aan het product begint. Zorg ervoor dat de stroomtoevoer niet per ongeluk kan worden ingeschakeld.

Chemisch gevaar
Dood of ernstig persoonlijk letsel

Zorg ervoor dat het product alleen voor water is gebruikt. Als het product is gebruikt voor het verpompen van agressieve vloeistoffen, spoel het systeem dan met schoon water voordat u met de werkzaamheden aan het product begint.

Biologisch gevaar|
Dood of ernstig persoonlijk letsel

Zorg ervoor dat het product alleen voor water is gebruikt. Als het product is gebruikt voor het verpompen van agressieve vloeistoffen, spoel het systeem dan met schoon water voordat u met de werkzaamheden aan het product begint.

Systeem onder druk
Dood of ernstig persoonlijk letsel

Voordat u de pomp demonteert, laat u het systeem leeglopen of sluit u de afsluiters aan beide zijden van de pomp. Draai de aftapplug langzaam los en ontlast het systeem.

Hete of koude vloeistof
Licht of matig persoonlijk letsel

Draag persoonlijke beschermingsmiddelen.

Verontreinigingen in het water
Licht of matig persoonlijk letsel

Voordat de pomp wordt gebruikt voor het leveren van drinkwater, spoelt u de pomp grondig met schoon water.
Gebruik reserveonderdelen die door Grundfos zijn goedgekeurd.

Rugletsel
Licht of matig persoonlijk letsel

Gebruik hefapparatuur die is goedgekeurd voor het gewicht van het product.
Gebruik een hefmethode die geschikt is voor het gewicht van het product.
Draag persoonlijke beschermingsmiddelen.

Alleen gekwalificeerde personen mogen de pomp onderhouden.

De interne pomponderdelen zijn onderhoudsvrij. U moet de motor schoonhouden om een adequate koeling van de motor te garanderen. Als de pomp in stoffige omgevingen is geïnstalleerd, reinigt u de pomp regelmatig. Houd bij het reinigen rekening met de beschermingsklasse van de motor.

De motor heeft onderhoudsvrije, levenslang gesmeerde lagers.

Voordat u de pomp na een periode van inactiviteit opstart, moeten de pomp en de inlaatleiding volledig met vloeistof zijn gevuld. Zie het hoofdstuk over het opstarten van het product.

Servicedocumentatie

Servicedocumentatie is beschikbaar in Grundfos Product Center: http://product-selection.grundfos.com.

Als u vragen hebt, neemt u contact op met de dichtstbijzijnde Grundfos-vestiging of servicewerkplaats.

Opslag van het product

Elektrische schok
Dood of ernstig persoonlijk letsel

Schakel de stroomtoevoer uit voordat u met werkzaamheden aan het product begint. Zorg ervoor dat de stroomtoevoer niet per ongeluk kan worden ingeschakeld.

Als het product voor een bepaalde tijd moet worden opgeslagen, bijvoorbeeld in de winter, laat u het leeglopen door de aftapplug te verwijderen en het product binnenshuis op een droge plaats op te slaan. Tijdens de opslag moet de temperatuur tussen -40 en +70 °C liggen en een maximale relatieve vochtigheid van 98% RV hebben.

Vorstbeveiliging

Als het product tijdens vorstperiodes niet wordt gebruikt, moet het worden afgetapt om schade te voorkomen.

Storingen zoeken in het product

Elektrische schok
Dood of ernstig persoonlijk letsel

Schakel de stroomtoevoer uit voordat u aan het product gaat werken. Zorg ervoor dat de stroomtoevoer niet per ongeluk kan worden ingeschakeld.

Chemisch gevaar
Dood of ernstig persoonlijk letsel

Zorg ervoor dat het product alleen is gebruikt voor water. Als het product is gebruikt voor het verpompen van agressieve vloeistoffen, spoel het systeem dan met schoon water voordat u aan het product gaat werken.

Systeem onder druk
Dood of ernstig persoonlijk letsel

Voordat u het product demonteert, laat u het systeem leeglopen of sluit u de afsluitkleppen aan beide zijden van het product. Draai de aftapplug langzaam los en ontlast het systeem.

Hete of koude vloeistof
Licht of matig persoonlijk letsel

Draag persoonlijke beschermingsmiddelen.

Rugletsel
Licht of matig persoonlijk letsel

Gebruik hefmiddelen die zijn goedgekeurd voor het gewicht van het product.
Gebruik een hefmethode die geschikt is voor het gewicht van het product.
Draag persoonlijke beschermingsmiddelen.

Gerelateerde informatie: Het product vullen met vloeistof

De pomp werkt niet

Oorzaak	Oplossing
Stroomstoring.	Schakel de schakelaar in. Controleer kabels en kabelverbindingen op defecten en losse verbindingen.
Motorbeveiliging is geactiveerd.	Vervang de contacten van de motorbeveiligingsschakelaar, de magneetspoel of de gehele motorbeveiligingsschakelaar. Controleer kabels en kabelverbindingen op defecten en vervang de zekeringen. Repareer of vervang de motor. Schakel de stroomtoevoer uit en reinig of repareer de pomp. Stel de motorbeveiligingsschakelaar in op basis van de nominale stroom van de motor (I 1/1 ). Zie het typeplaatje.
Stuurstroomcircuit is defect.	Repareer of vervang het stuurstroomcircuit.

Motorbeveiligingsschakelaar is geactiveerd (activeert onmiddellijk wanneer de stroomtoevoer wordt ingeschakeld)

Oorzaak	Oplossing
Contacten van de motorbeveiligingsschakelaar of magneetspoel zijn defect.	Vervang de contacten van de motorbeveiligingsschakelaar, de magneetspoel of de gehele motorbeveiligingsschakelaar.
Kabelverbinding is los of defect.	Controleer kabels en kabelverbindingen op defecten en vervang de zekeringen.
Motorwikkeling is defect.	Repareer of vervang de motor.
De pomp is mechanisch geblokkeerd.	Schakel de stroomtoevoer uit en reinig of repareer de pomp.
De instelling van de motorbeveiligingsschakelaar is te laag.	Stel de motorbeveiligingsschakelaar in op basis van de nominale stroom van de motor (I₁/1). Zie het typeplaatje.

De motorbeveiligingsschakelaar wordt af en toe geactiveerd

Oorzaak	Oplossing
De instelling van de motorbeveiligingsschakelaar is te laag.	Stel de motorbeveiligingsschakelaar in op basis van de nominale stroom van de motor (I 1/1 ). Zie het typeplaatje.
Periodieke stroomstoring.	Controleer kabels en kabelverbindingen op defecten en vervang de zekeringen.
Periodiek lage spanning.	Controleer kabels en kabelverbindingen op defecten en losse verbindingen. Controleer of de stroomkabel van de pomp correct is gedimensioneerd.

De motorbeveiligingsschakelaar is niet geactiveerd, maar de pomp is onbedoeld buiten bedrijf

Oorzaak	Oplossing
Stroomstoring.	Schakel de schakelaar in. Controleer kabels en kabelverbindingen op defecten en losse verbindingen.
Motorbeveiliging is geactiveerd.	Vervang de contacten van de motorbeveiligingsschakelaar, de magneetspoel of de gehele motorbeveiligingsschakelaar. Controleer kabels en kabelverbindingen op defecten en vervang de zekeringen. Repareer of vervang de motor. Schakel de stroomtoevoer uit en reinig of repareer de pomp. Stel de motorbeveiligingsschakelaar in op basis van de nominale stroom van de motor (I1/1). Zie het typeplaatje.
Stuurstroomcircuit is defect.	Repareer of vervang het stuurstroomcircuit.
De pomp is mechanisch geblokkeerd.	Schakel de stroomtoevoer uit en reinig of repareer de pomp.

De pomp levert instabiele prestaties

Oorzaak	Oplossing
De inlaatdruk van de pomp is te laag.	Controleer of de inlaatcondities correct zijn.
De inlaatpijp is gedeeltelijk geblokkeerd door onzuiverheden.	Verwijder en reinig de inlaatpijp.
Lekkage in de inlaatpijp.	Verwijder en repareer de inlaatpijp.
Lucht in de inlaatpijp of pomp.	Ontlucht de inlaatpijp of pomp. Controleer of de inlaatcondities correct zijn.

De pomp levert instabiele prestaties en de pomp maakt lawaai

Alleen zelfaanzuigende pompen:

Oorzaak	Oplossing
Het drukverschil over de pomp is te laag.	Sluit de kraan geleidelijk totdat de uitlaatdruk stabiel is en het geluid is gestopt.

Wanneer de pomp probeert te starten, start de pomp wel, maar levert deze geen druk of flow

Alleen zelfaanzuigende pompen:

Oorzaak	Oplossing
Vloeistofkolom boven de terugslagklep in de uitlaatpijp voorkomt dat de pomp zelf aanzuigt.	Maak de uitlaatpijp leeg. Zorg ervoor dat de terugslagklep geen vloeistof in de uitlaatpijp tegenhoudt. Herhaal de opstartprocedure in de sectie over pijpaansluiting (zelfaanzuigende pompen).
Inlaatpijp zuigt lucht aan.	Zorg ervoor dat de inlaatpijp luchtdicht is van pomp tot vloeistofniveau. Herhaal de opstartprocedure in de sectie over pijpaansluiting (zelfaanzuigende pompen).

De pomp draait, maar levert niet de nominale flow

Alleen zelfaanzuigende pompen:

Oorzaak	Oplossing
De interne klep is niet gesloten.	Sluit de kraan geleidelijk totdat een plotselinge stijging van de druk of het debiet te zien is. Open de kraan vervolgens geleidelijk totdat u het vereiste debiet hebt bereikt.

De pomp draait achteruit wanneer deze wordt uitgeschakeld

Oorzaak	Oplossing
Lekkage in de inlaatpijp.	Verwijder en repareer de inlaatpijp.

Producten met PM START opsporen op fouten

Bedieningspaneel, PM START

PM START biedt een gebruiksvriendelijke interface met indicator-leds en een resetknop.

Pos.	Beschrijving	Functie
1	Power on	Het groene indicatielampje brandt continu wanneer de stroom is ingeschakeld.
1	Alarm	Het groene indicatielampje knippert wanneer er een bedrijfsstoring is in de pomp.
2	Pump on	Het gele indicatielampje brandt wanneer de pomp in bedrijf is.
3	RESET	De knop wordt gebruikt voor het resetten van foutindicaties.

Het indicatielampje "Alarm" knippert één keer met regelmatige tussenpozen

Voor systemen zonder drukvat.
De anti-cyclische functie heeft de pomp gestopt omdat de pomp te vaak start en stopt.

Oorzaak	Oplossing
Een kraan is na gebruik niet volledig gesloten.	Zorg ervoor dat alle kranen gesloten zijn.
Er is een kleine lekkage in het systeem.	Zorg ervoor dat er geen lekkages in het systeem zijn.

Het indicatielampje "Power on" brandt niet, ook al is de stroomvoorziening ingeschakeld

Oorzaak	Oplossing
De zekeringen in de elektrische installatie zijn doorgebrand.	Vervang de zekeringen. Als de nieuwe zekeringen ook doorbranden, controleer dan de elektrische installatie op storingen.
De aardlekschakelaar of de spanningsgestuurde stroomonderbreker is geactiveerd.	Schakel de stroomonderbreker in.
De drukmanager is defect.	Repareer of vervang de drukmanager. Meer informatie vindt u in de service-instructies op https://productselection.grundfos.com.

Het indicatielampje "Pump on" brandt, maar de pomp start niet

Oorzaak	Oplossing
De stroomtoevoer naar de pomp is losgekoppeld.	Controleer de stekker- en kabelaansluitingen en zorg ervoor dat de ingebouwde stroomonderbreker van de pomp is uitgeschakeld.
De motorbeveiliging van de pomp is geactiveerd als gevolg van overbelasting.	Zorg ervoor dat de motor of pomp niet geblokkeerd is.
De pomp is defect.	Repareer of vervang de pomp.
De drukmanager is defect.	Repareer of vervang de drukmanager. Meer informatie vindt u in de service-instructies op https://productselection.grundfos.com

De pomp start niet wanneer er water wordt verbruikt - Het indicatielampje "Pump on" brandt niet

Oorzaak	Oplossing
Er is een te groot hoogteverschil tussen de drukmanager en het aftappunt.	Pas de installatie aan of verhoog de startdruk.
De drukmanager is defect.	Repareer of vervang de drukmanager. Meer informatie vindt u in de service-instructies op https://productselection.grundfos.com.

De pomp stopt niet

Oorzaak	Oplossing
De pomp kan de benodigde uitlaatdruk niet leveren.	Vervang de pomp.
De startdruk is te hoog ingesteld.	PM 1: De startdruk is in de fabriek ingesteld. Zorg ervoor dat uw product correct is gedimensioneerd. PM 2, PM TWIN: Verlaag de startdruk.
De terugslagklep zit vast in open positie.	Reinig of vervang de terugslagklep.
De drukmanager is defect.	Repareer of vervang de drukmanager. Meer informatie vindt u in de service-instructies op https://product-selection.grundfos.com.

De pomp werkt met verminderde prestaties

Oorzaak	Oplossing
De inlaatdruk van de pomp is te laag.	Controleer op de juiste inlaatcondities.
De inlaatpijp is gedeeltelijk geblokkeerd door verontreinigingen.	Verwijder en reinig de inlaatpijp.
Lekkage in de inlaatpijp.	Verwijder en repareer de inlaatpijp.
Lucht in de inlaatpijp of pomp.	Ontlucht de inlaatpijp of pomp. Controleer op de juiste inlaatcondities.

Producten met PM PLUS storingzoeken

Bedieningspaneel

Het product biedt een gebruiksvriendelijke interface met een Reset (Reset)-knop en controlelampjes.

Pos.	Beschrijving	Functie
1	Power on	Het groene controlelampje brandt permanent wanneer de stroom is ingeschakeld.
2	Pump on	Het gele controlelampje brandt wanneer de pomp in werking is.
3	Alarm	Het rode controlelampje knippert bij drooglopen.
4	Reset	De knop wordt gebruikt voor het resetten van foutindicaties.

De pomp start niet

Oorzaak	Oplossing
De zekeringen in de elektrische installatie zijn doorgebrand.	Vervang de zekeringen. Controleer de elektrische installatie als de nieuwe zekeringen ook doorbranden.
De aardlekschakelaar of spanningsgestuurde stroomonderbreker is geactiveerd.	Schakel de stroomonderbreker in.
Geen stroomtoevoer.	Neem contact op met de energieleverancier.
De motorbeveiliging heeft de stroomtoevoer afgesneden vanwege overbelasting.	Controleer of de motor of pomp geblokkeerd is.
De pomp is defect.	Repareer of vervang de pomp.
Het apparaat is uitgeschakeld.	Vervang de schakelkast.

De pomp start niet wanneer er water wordt gebruikt - Het controlelampje brandt

Oorzaak	Oplossing
De systeemdruk is te hoog.	Open een kraan om de druk te verlagen.
Te grote hoogteafstand tussen het product en het aftappunt.	Pas de installatie aan.

Frequente starts en stops

Oorzaak	Oplossing
Lekkage in de leidingen lager dan 1 l/min.	Controleer en repareer de leidingen.

De pomp stopt niet

Oorzaak	Oplossing
Er staat een kraan open.	Sluit de kraan.
Lekkage in de leidingen hoger dan 1 liter/min.	Controleer en repareer de leidingen.
Het product is in horizontale positie geïnstalleerd.	Installeer het product in verticale positie.

Het rode controlelampje knippert

Oorzaak	Oplossing
Onvoldoende doorstroming.	Controleer de leidingen.
De pomp begint zichzelf aan te zuigen.	Start de pomp opnieuw.
De pomp kan de vereiste uitlaatdruk niet leveren.	Pas de installatie aan. Vervang de pomp.
De pomp of drukmanager is defect.	Vervang de pomp of drukmanager.

Technische gegevens

Systeemdruk	Max. 10 bar
Zuighoogte (H2)	0 < H2 ≤ 5m (CMB-SP) Inclusief drukverlies in de inlaatleiding bij een vloeistoftemperatuur van 20°C
Vloeistoftemperatuur	0 tot 60°C
Omgevingstemperatuur	0 tot +50°C
Relatieve vochtigheid	Max. 95%
Beschermingsklasse	IP55
Isolatieklasse	F
Geluidsdrukniveau	Het geluidsdrukniveau van de pomp is lager dan 55 dB(A). Let op: Tijdens het aanzuigen kan het geluidsniveau hoger zijn.
Voedingsspanning	1 × 220-240 V, 50 Hz
Start-/stopfrequentie	Max. 60 per uur
Inschakeldruk	1.5 - 3 bar (instelbaar)

Snelle dimensionering van PM PLUS

De onderstaande dimensioneringstabel kan u helpen bepalen welke inschakeldruk geschikt is voor uw toepassingsvereisten.

Inschakeldruk	1.5 bar (22 psi)	2 bar (29 psi)	2.5 bar (36 psi)	3 bar (44 psi)
Aantal verdiepingen	5	6	8	10
Hoogte gebouw (H)	15 m (49 ft)	25 m (82 ft)	30 m (98.4 ft)	35 m (114.8 ft)
Min. pompdruk	3 (44 psi)	3.5 (51 psi)	4 (58 psi)	4.5 (65 psi)

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Handleiding Grundfos CMB-serie, CMB-SP-serie
