Technische handleiding – Applicatieregelaar MOVIDRIVE
Typeaanduiding, typeplaatjes en omvang van de levering
Stekerbehuizing voor alle signaalklemmen (X10 ... X17), gemonteerd
Stekerbehuizing voor de vermogensklemmen (X1 ... X4), gemonteerd
Inplugbare geheugenkaart, ingeplugd
Eén set schermklemmen voor vermogens- en signaalkabel, niet gemonteerd. De set
schermklemmen bestaat uit:
– twee schermklemmen voor vermogenskabel (elk met 2 contactbeugels);
– één schermklem voor signaalkabel (1 contactbeugel) bij MDX60B;
– één schermklem voor signaalkabel (2 contactbeugels) bij MDX61B;
– zes contactbeugels;
– zes bouten voor het bevestigen van de contactbeugels;
– drie bouten voor het bevestigen van de schermklemmen op de regelaar.
Eén set schermklemmen voor signaalkabel, niet gemonteerd. De set scherm-
klemmen bestaat uit:
– één schermklem voor signaalkabel (1 contactbeugel);
– twee contactbeugels;
– twee bouten voor het bevestigen van de contactbeugels;
– één bout voor het bevestigen van de schermklem op de regelaar.
Alleen bij bouwgrootte 6: draagstang en twee splitpennen.

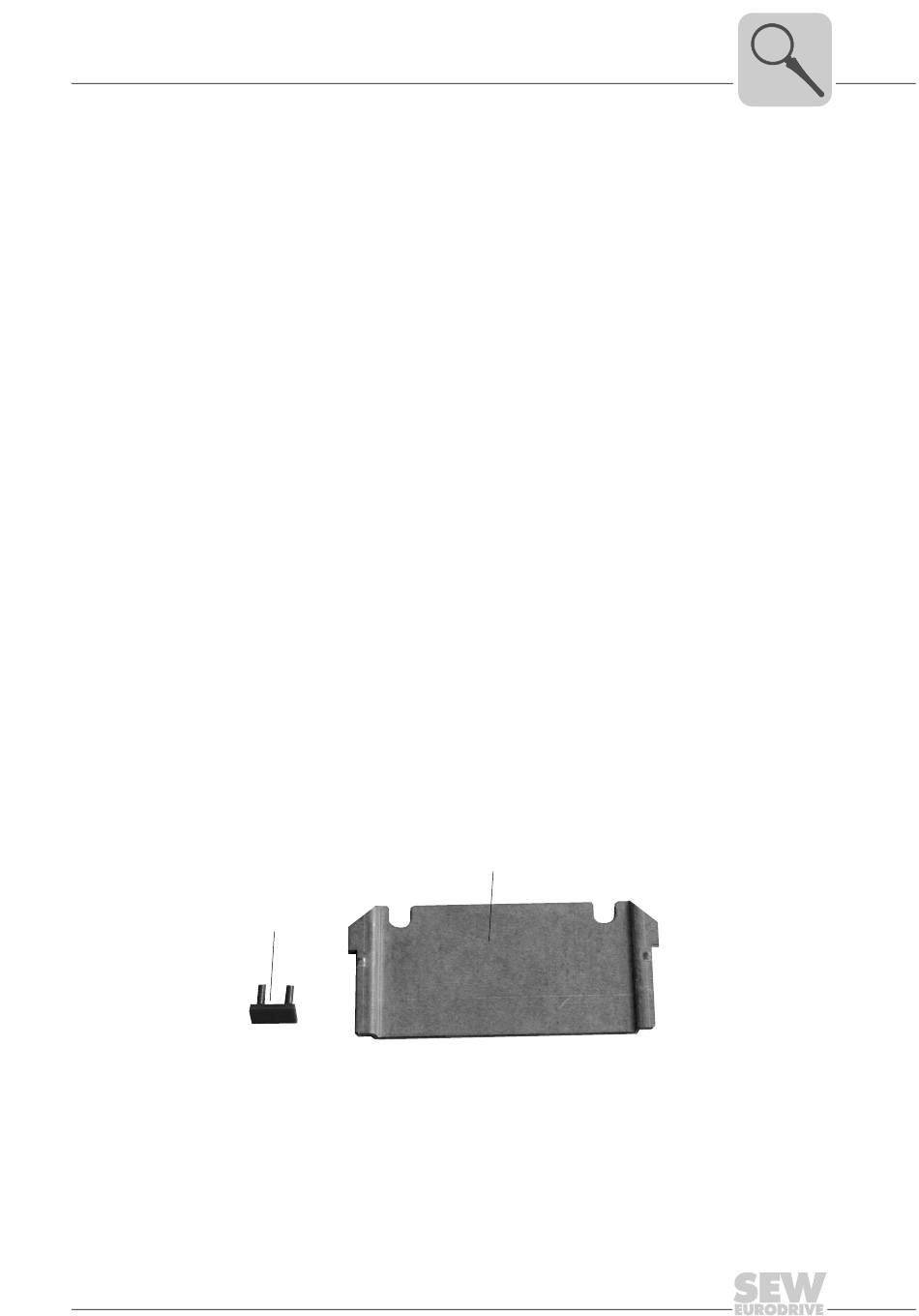

Accessoireset, niet gemonteerd. De accessoireset (Æ onderstaande afbeelding)
bestaat uit:
– twee bevestigingslippen [1] om in het koellichaam te steken;
– twee aanraakbeveiligingen [2] om op de klemmen X4:-U
X3:-R(8)/+R(9) te schroeven.
Beschermingsgraad IP20 is behaald als aan een van onderstaande voorwaarden
wordt voldaan:
– de aanraakbeveiliging [2] op X3/X4 is gemonteerd (Æ hfst. "Aanraakbeveiliging");
– op X3/X4 is een correct geprefabriceerde kabel aangesloten.
Als aan beide voorwaarden niet wordt voldaan, geldt beschermingsgraad IP10.
[2]
Opbouw van het apparaat
[1]
®
MDX60B/61B
3
/+U
en op
z
z
54587AXX
