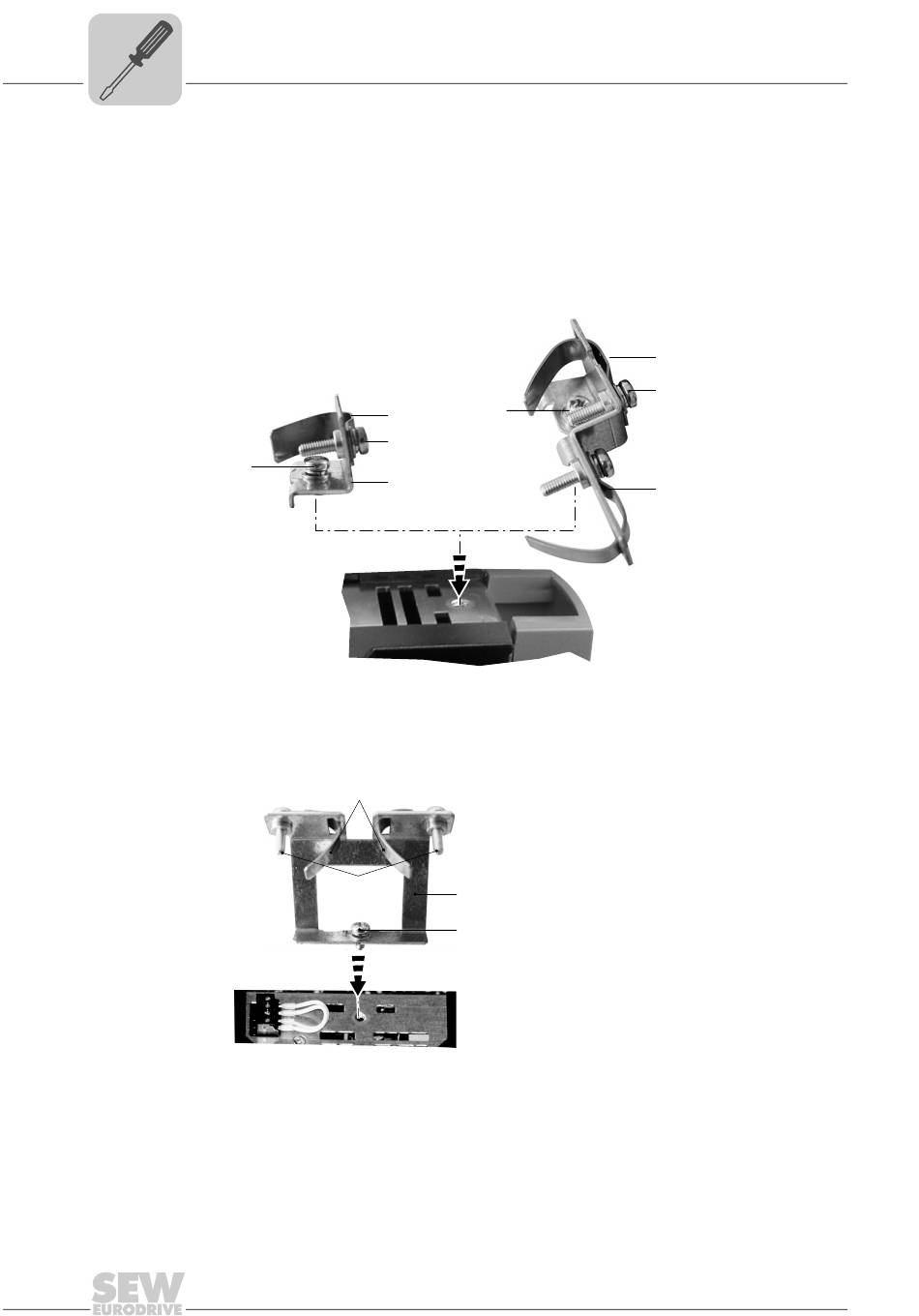

Monteer de schermklem voor de signaalkabels als volgt:
•
Verwijder, indien aanwezig, het programmeerapparaat en de frontafdekkap.
•
Bouwgrootte 0: bevestig de schermklem aan de onderzijde van het apparaat.
•
Bouwgrootte 1 tot 6: bevestig de schermklem aan de onderzijde van de bestu-
ringskop.
MDX 60B
[1]
[2]
[4]
[3]
[1]
[2]
[1] Contactbeugel(s)
[2] Bevestigingsbout(en) van de contactbeugels
[3] Afschermingsplaat
[4] Bevestigingsbout van de schermklem
