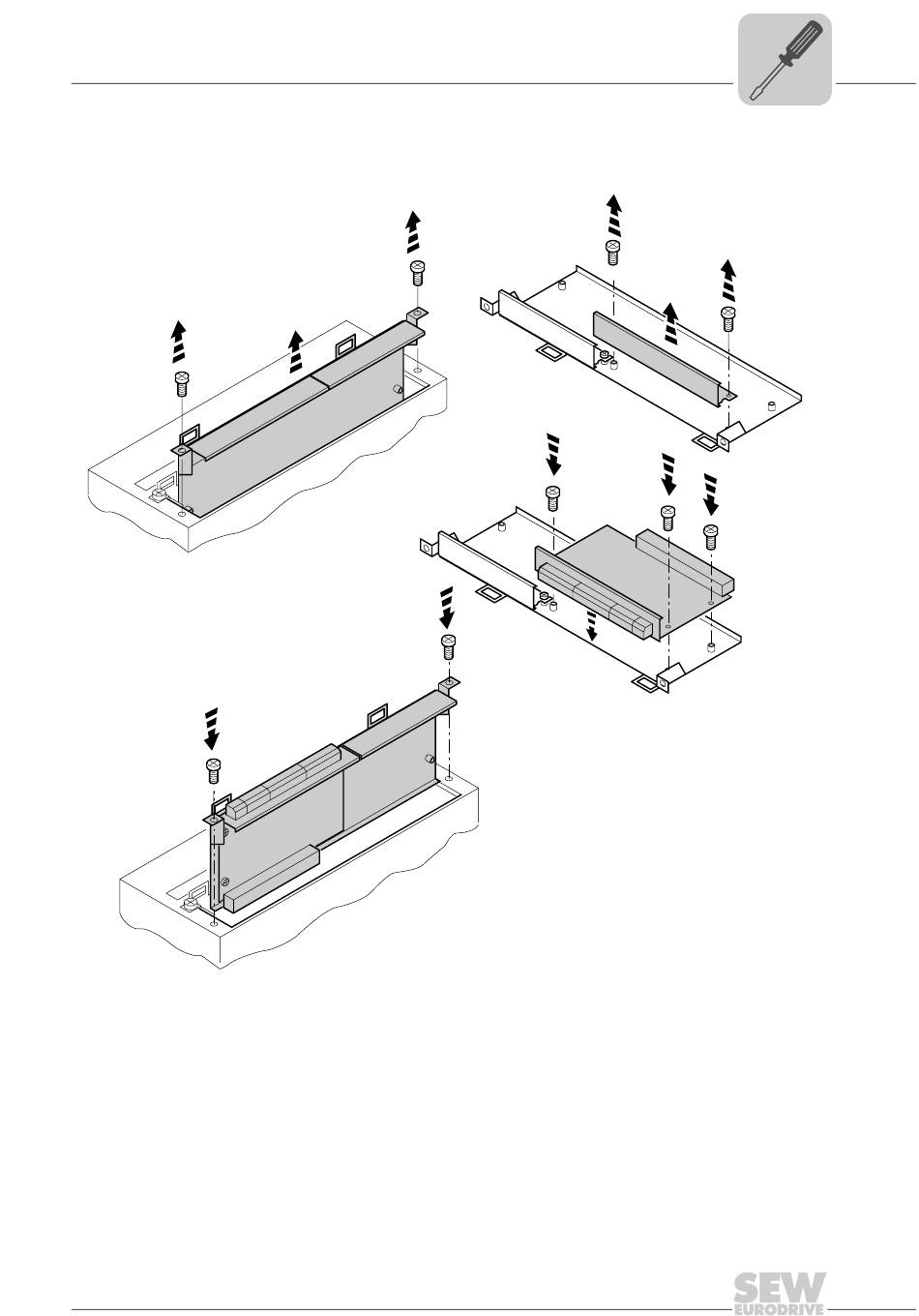

Basisprocedure bij de montage en demontage van een optiekaart (MDX61B, bouwgrootte 1 - 6)
1.
4.
1. Draai de bevestigingsbouten van de optiekaarthouder los. Trek de optiekaarthouder
2. Draai de bevestigingsbouten van het zwarte afdekplaatje op de optiekaarthouder los.
3. Plaats de optiekaart met de bevestigingsbouten goed passend in de daarvoor
4. Plaats de optiekaarthouder met de gemonteerde optiekaart weer in de insteekplaats
5. Ga bij het demonteren van de optiekaart in de omgekeerde volgorde te werk.
Technische handleiding – Applicatieregelaar MOVIDRIVE
Montage en demontage van optiekaarten
1.
4.
gelijkmatig (niet kantelen!) uit de insteekplaats.
Verwijder het zwarte afdekplaatje.
bestemde boringen op de optiekaarthouder.
door lichte druk uit te oefenen. Bevestig de optiekaarthouder weer met de bevesti-
gingsbouten.
2.
3.
®
MDX60B/61B
Installatie
2.
3.
3.
60039AXX
4
57
