Installatie
4
Installatievoorschriften basisapparaat
Ferrietkern HD...
26
•

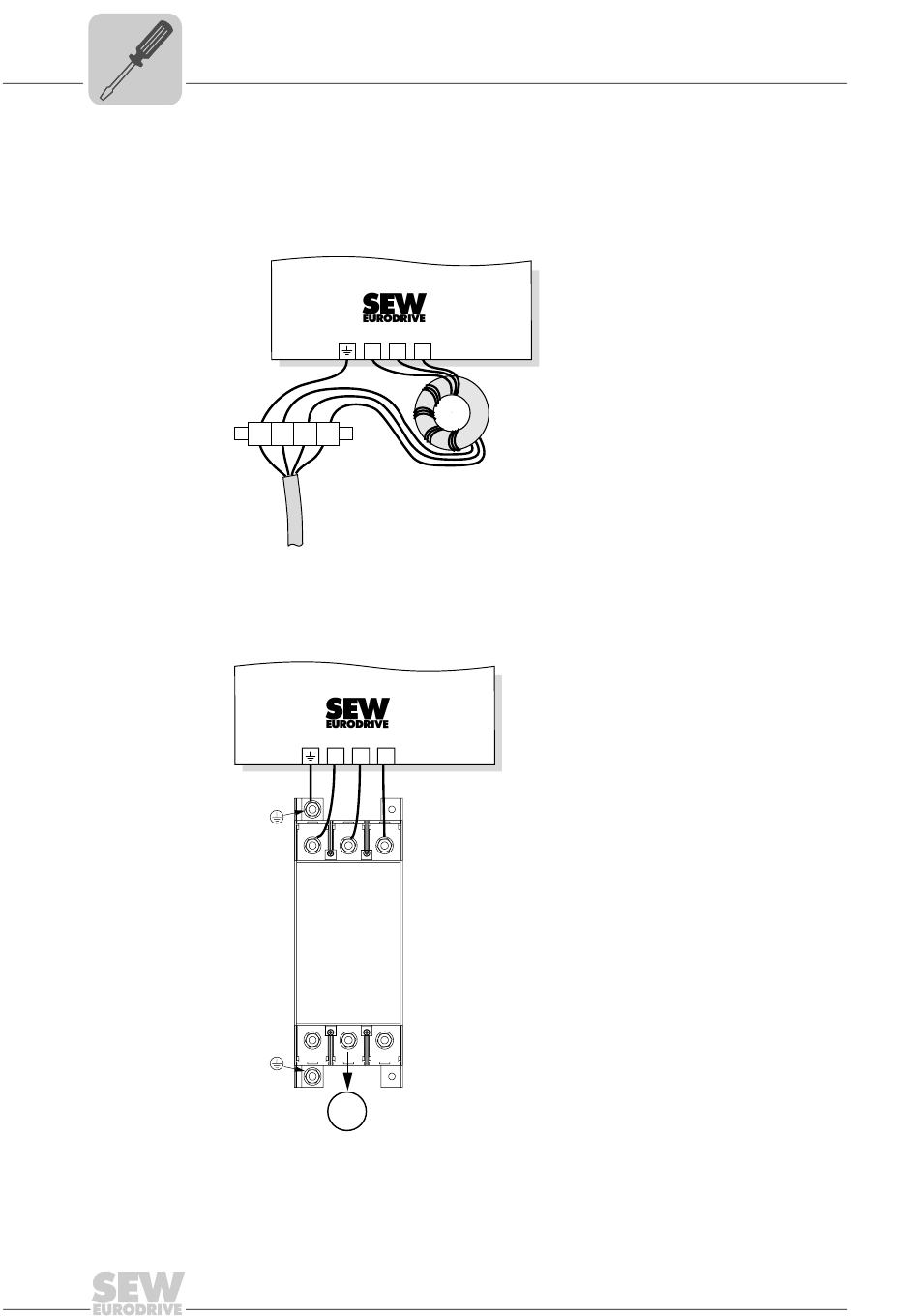

Monteer de ferrietkern in de nabijheid van de regelaar, echter buiten de minimaal
benodigde vrije ruimte voor de koeling.
•
Bij HD001 ... HD003: voer alle drie fasen (U, V, W) van de motorkabel [1] samen
door de ferrietkern. Voer de PE-geleider niet door de ferrietkern om een hogere
filterwerking te bereiken!
®
MOVIDRIVE
X2:
U
V
PE
U V W
[1]
Afbeelding 5: aansluiting ferrietkern HD001 ... HD003
[1] Motorkabel
®
MOVIDRIVE
B
X2:
U
V
W
U
V
W
HD004
U1
V1
W1
M
~
Afbeelding 6: aansluiting ferrietkern HD004
[1] Motorkabel
Technische handleiding – Applicatieregelaar MOVIDRIVE
W
HD001-
n=5
HD003
62878AXX
62879AXX
®
MDX60B/61B
