Aansluiting en beschrijving van de klemmen van optie DFC11B

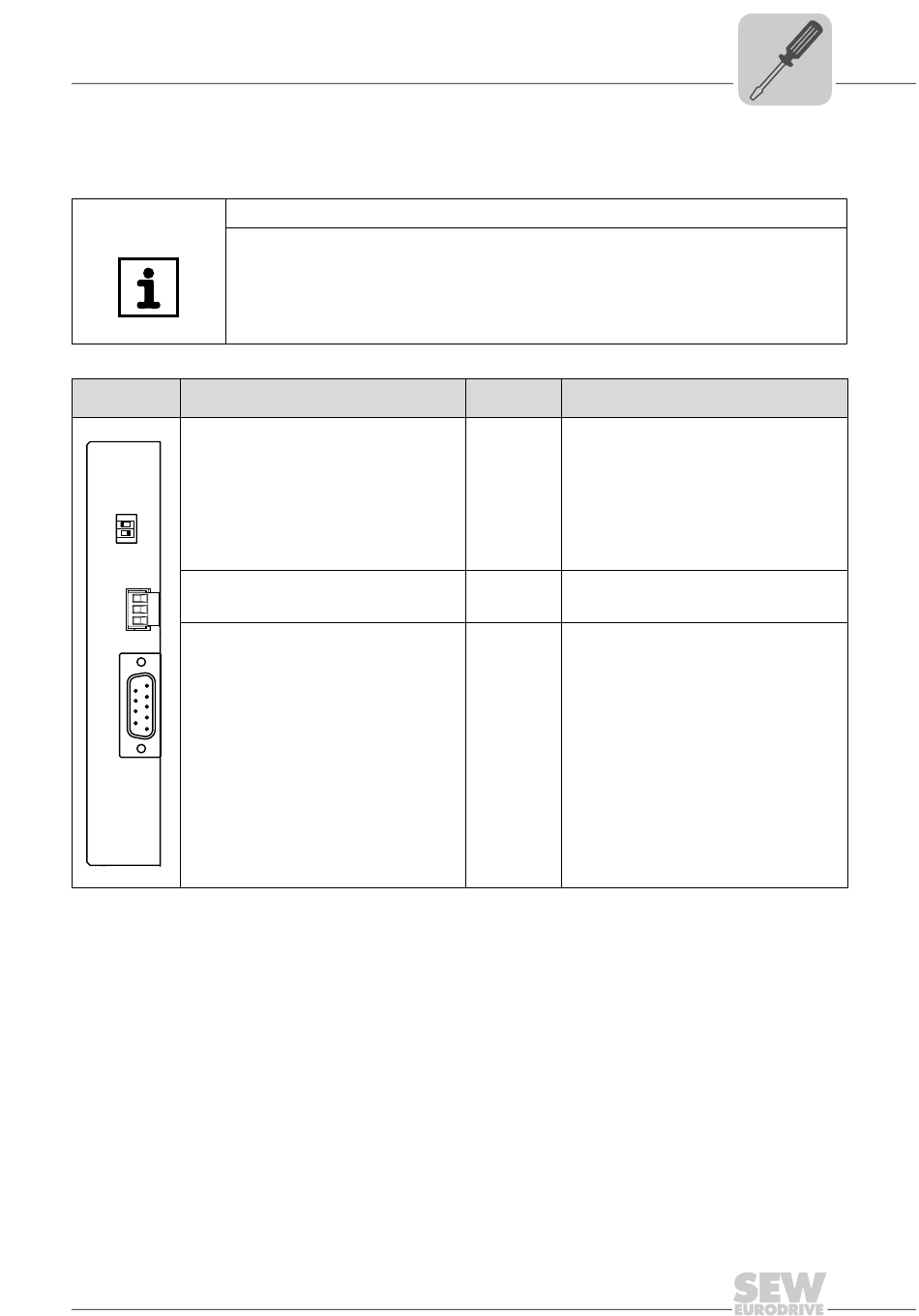

4.24 Aansluiting en beschrijving van de klemmen van optie DFC11B
Artikelnummer
Optie CAN-businterface, type DFC11B: 824 317 4
AANWIJZINGEN
•
•
•
Vooraanzicht
Omschrijving
DFC11B
DFC 11B
ON
OFF
DIP-switchblok S1:
R
instelling afsluitweerstand
nc
S1
X31: CAN-busaansluiting
3
2
1
X31
X30: CAN-busaansluiting
(Sub-D9 conform CiA-norm)
1
6
9
5
X30
55405AXX
1) DGND van de CAN-businterface is onafhankelijk van DGND van het basisapparaat.
Verbinding
De optie DFC11B wordt via X30 of X31 op dezelfde manier aangesloten op de CAN-bus
®
MOVIDRIVE
-
als de SBus (Æ hfst. "Aansluiting systeembus (SBus1)") in het basisapparaat (X12).
CAN
In tegenstelling tot SBus1 wordt SBus2 potentiaalgescheiden en via optie DFC11B
beschikbaar gesteld.
Technische handleiding – Applicatieregelaar MOVIDRIVE
De optie "CAN-businterface, type DFC11B" is alleen mogelijk in combinatie met
®
MOVIDRIVE
MDX61B, niet met MDX60B.
De optie DFC11B moet op de insteekplaats voor de veldbus worden aangebracht.
De optie DFC11B wordt via MOVIDRIVE
zonderlijke voeding is niet nodig.
®
MDX61B van spanning voorzien. Een af-
DIP-switches
Functie
Klem
R
Afsluitweerstand voor de CAN-buskabel
nc
Gereserveerd
X31:3
CAN Low (doorverbonden met X30:2)
X31:2
CAN High (doorverbonden met X30:7)
X31:1
DGND CAN
X30:1
Gereserveerd
X30:2
CAN Low (doorverbonden met X31:3)
X30:3
DGND CAN
X30:4
Gereserveerd
X30:5
Gereserveerd
X30:6
DGND CAN
X30:7
CAN High (doorverbonden met X31:2)
X30:8
Gereserveerd
X30:9
Gereserveerd
®
MDX60B/61B
Installatie
1)
1)
1)
4
77
