Installatie
4
Installatievoorschriften basisapparaat
4
Installatie
4.1
Installatievoorschriften basisapparaat
Montage
voorschriften
voor
bouwgrootte 6
20
®
De MOVIDRIVE
-apparatuur, bouwgrootte 6 (0900 ... 1320), heeft een vast gemon-
teerd hijsoog [1]. Gebruik een hijswerktuig en hijsoog [1] voor de montage.
GEVAAR!
Zwevende belasting.
Levensgevaar als de belasting naar beneden valt.
•
Ga niet onder de belasting staan.
•
Beveilig de gevarenzone.
Als er geen hijswerktuig kan worden gebruikt, kan een draagstang [2] (inbegrepen bij
bouwgrootte 6) door het plaatstaal van de achterwand [4] worden geschoven om de
installatie te vereenvoudigen. Borg de draagstang [2] met de splitpen [3] tegen axiale
verschuiving.
[3]
[2]

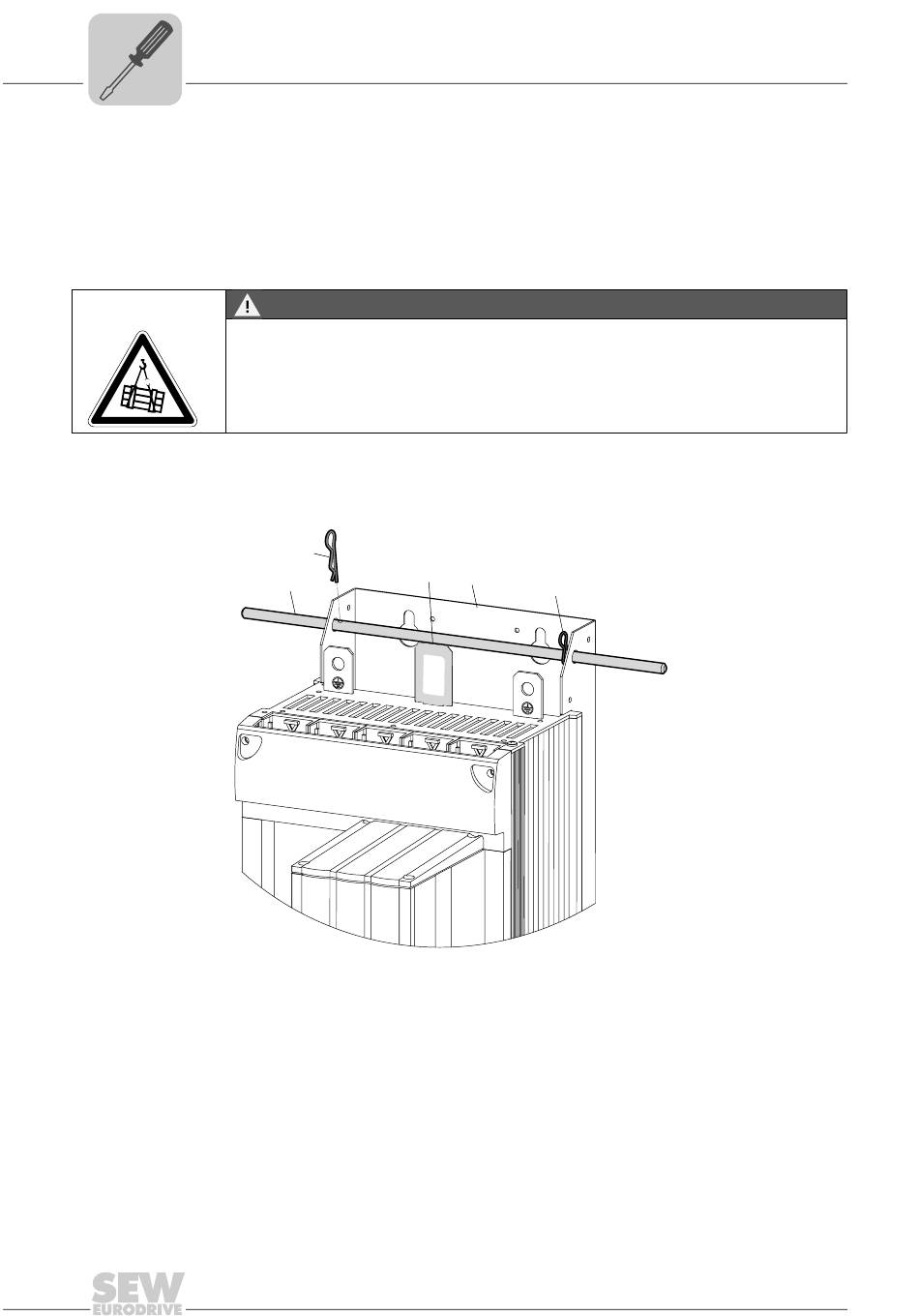

Afbeelding 1: montage van de MOVIDRIVE
draagstang
[1] Vast gemonteerd hijsoog
[2] Draagstang (inbegrepen bij bouwgrootte 6)
[3] Twee splitpennen (inbegrepen bij bouwgrootte 6)
[4] Plaatstaal van de achterwand
Technische handleiding – Applicatieregelaar MOVIDRIVE
[1]
[4]
[3]
®
, bouwgrootte 6, met vast gemonteerd hijsoog en
59892AXX
®
MDX60B/61B
