Sew Eurodrive MOVIDRIVE MDX60B Technische Handleiding pagina 32

Applicatie
Verberg thumbnails Zie ook voor MOVIDRIVE MDX60B:

Advertenties

Installatie
4
Schermklemmen
4.5
Schermklemmen
Schermklem voor
vermogensdeel,
bouwgrootte 0
32
®
Bij de MOVIDRIVE
MDX60B/61B, bouwgrootte 0, wordt standaard een set scherm-
klemmen voor het vermogensdeel meegeleverd. De schermklemmen zijn nog niet op
het apparaat gemonteerd.
Monteer de schermklemmen voor het vermogensdeel als volgt:
•
Bevestig de contactbeugels op de schermadapter.
•
Monteer de schermklemmen aan de bovenzijde en onderzijde van het apparaat.
[1]
[2]

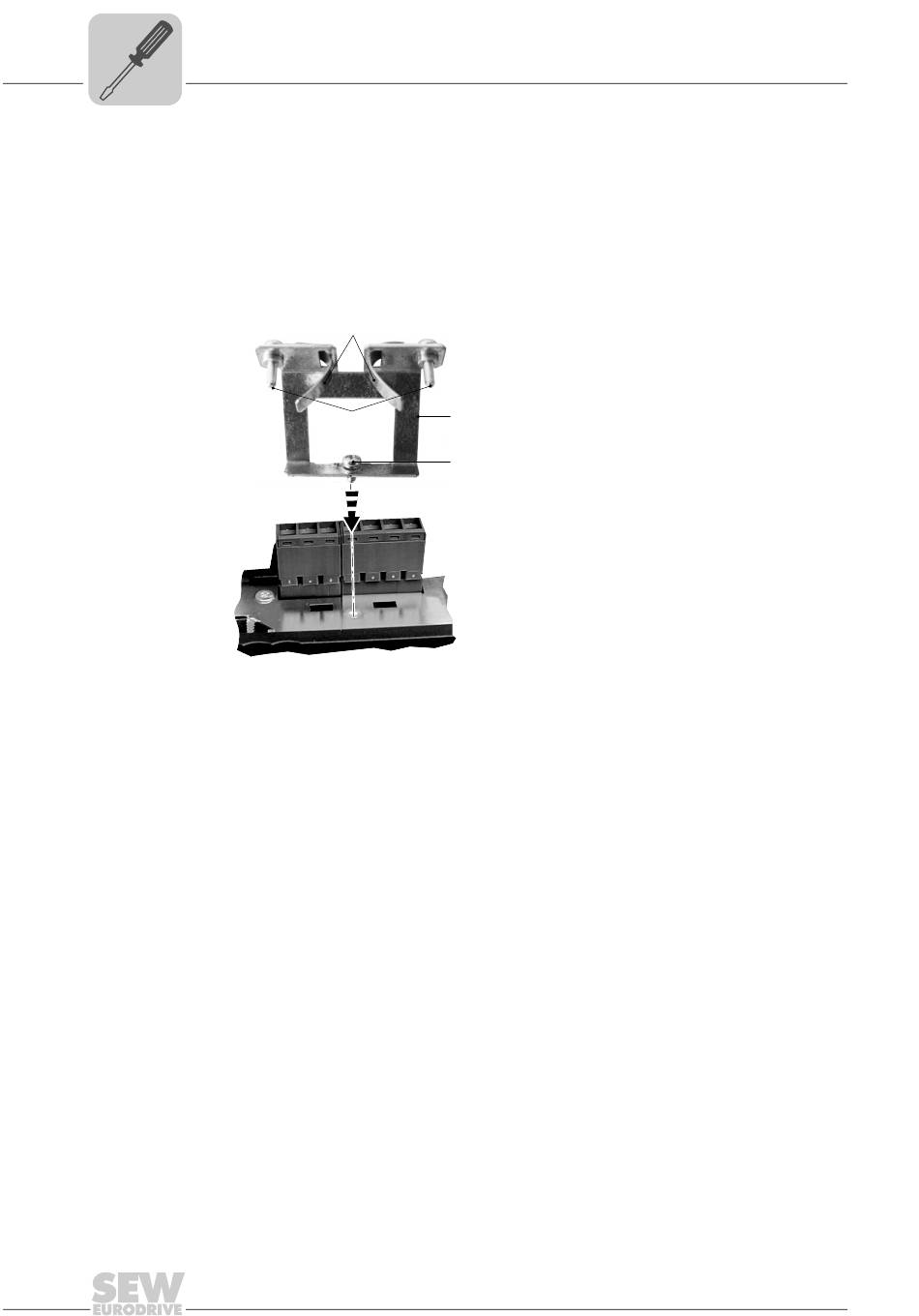

Afbeelding 11: schermklem van het vermogensdeel bevestigen (bouwgrootte 0)
[1] Contactbeugels
[2] Bevestigingsboutjes van de contactbeugel
[3] Afschermingsplaat
[4] Bevestigingsbout van de schermklem
Technische handleiding – Applicatieregelaar MOVIDRIVE
[3]
[4]
62718AXX
®
MDX60B/61B
