Installatie
4
Aansluiting voor simulatie incrementele encoder
4.21 Aansluiting voor simulatie incrementele encoder
Simulatie
incrementele
encoder
72
Steker X14 van de optie DEH11B of van de optie DER11B kunt u ook gebruiken als uit-
gang voor de simulatie van de incrementele encoder. Hiervoor moet u "Omschakeling"
(X14:7) met DGND (X14:8) doorverbinden. X14 levert dan incrementele encoder-
signalen met een signaalniveau conform RS422. Het aantal impulsen is:
•
bij DEH11B zoals op X15 ingang motor-encoder
•
bij DER11B 1024 impulsen per omwenteling

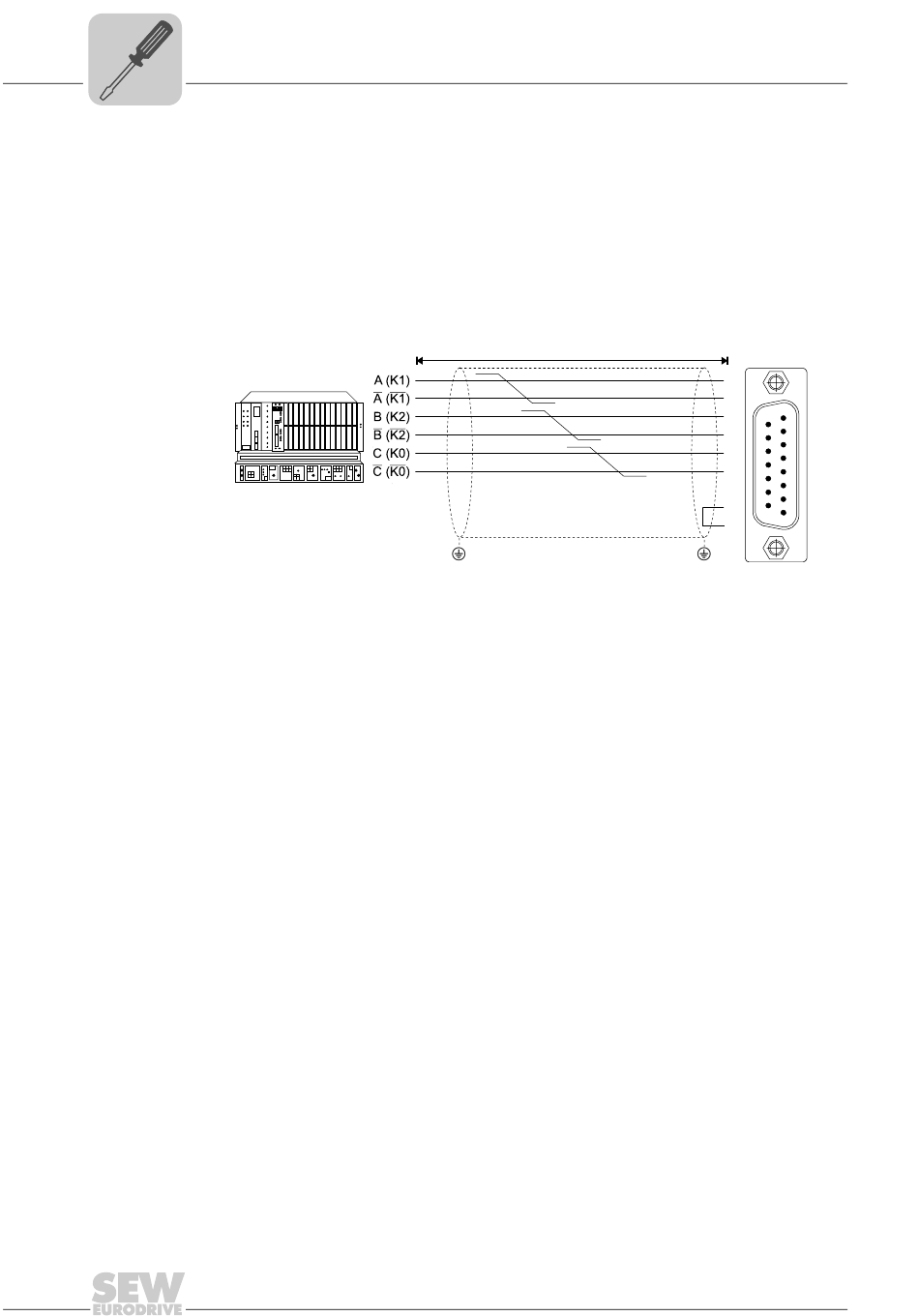

Afbeelding 26: aansluiting voor simulatie incrementele encoder op DEH11B of DER11B
Artikelnummer van de geprefabriceerde kabel:
•
optie type DEH/DER11B X14: Æ simulatie incrementele encoder
– voor vaste aanleg:
Technische handleiding – Applicatieregelaar MOVIDRIVE
max. 100 m
YE
GN
RD
BU
PK
GY
819 768 7
DEH11B / DER1B
X14:
1
9
1
2
9
10
3
11
15
8
8
15
7
59307ADE
®
MDX60B/61B
