Opbouw van het apparaat
3
Bouwgrootte 2S
3.4

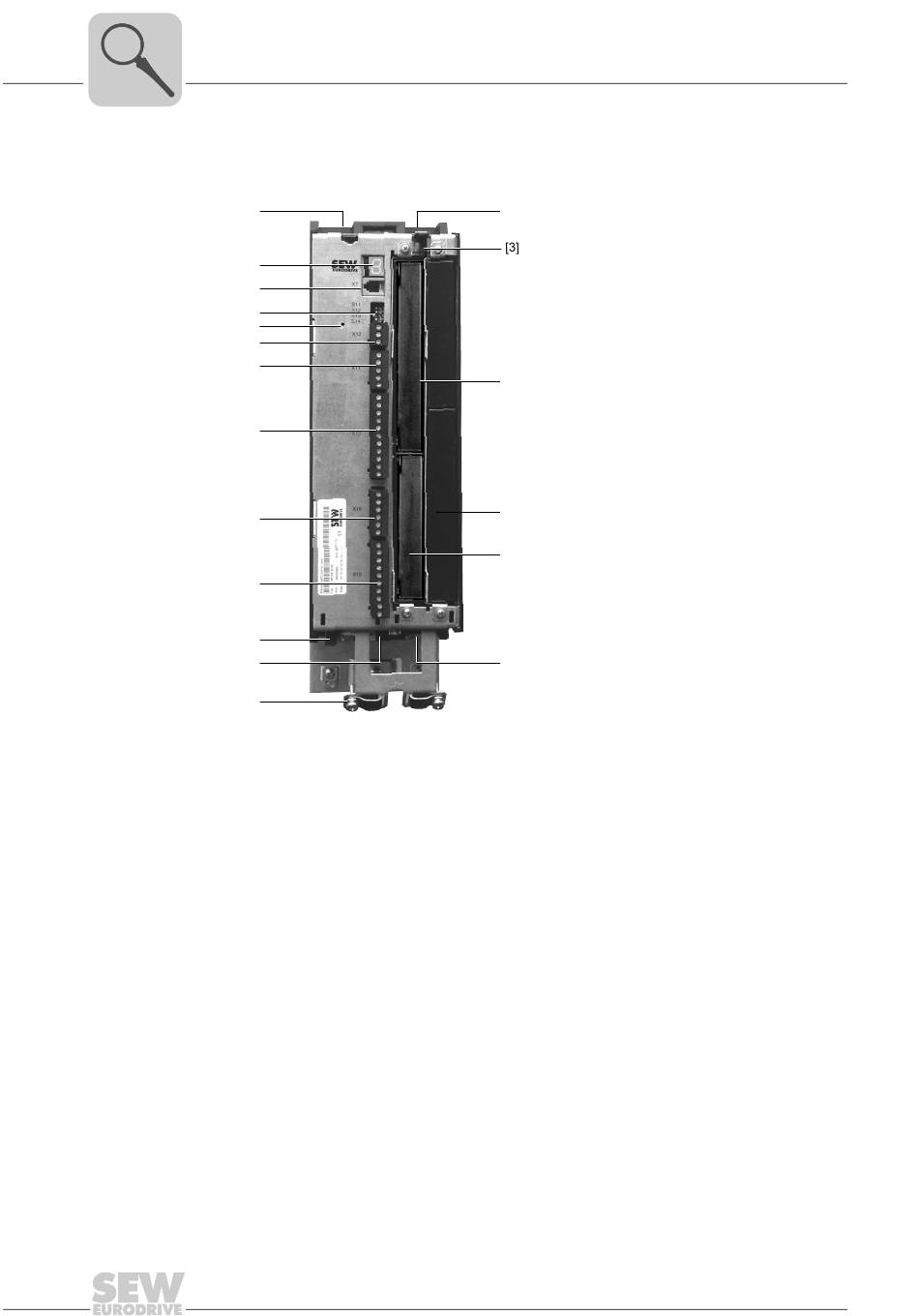

Bouwgrootte 2S
14
MDX61B-5A3 (AC 400/500V-apparatuur): 0055 / 0075
[1]
[19]
[18]
[17]
[16]
[15]
[14]
[13]
[12]
[11]
[10]
[9]
[8]
[1] X1: netaansluiting 1/L1, 2/L2, 3/L3
[2] X4: aansluiting tussenkringkoppeling –U
[3] Geheugenkaart
[4] Insteekplaats voor veldbus
[5] Insteekplaats voor uitbreidingskaart
[6] Insteekplaats voor encoder
[7] X3: aansluiting remweerstand 8/+R, 9/–R en PE-aansluiting
[8] Schermklem voor signaalkabels en PE-aansluiting
[9] X2: motoraansluiting 4/U, 5/V, 6/W
[10] X17: signaalklemmenstrook veiligheidscontacten voor veilige stop
[11] X10: signaalklemmenstrook binaire uitgangen en TF-/TH-ingang
[12] X16: signaalklemmenstrook binaire ingangen en binaire uitgangen
[13] X13: signaalklemmenstrook binaire ingangen en RS485-interface
[14] X11: signaalklemmenstrook setpoint-ingang AI1 en 10V-referentiespanning
[15] X12: signaalklemmenstrook systeembus (SBus)
[16] Draadgat voor aardbout M4×8 of M4×10
[17] DIP-switches S11 ... S14
[18] XT: insteekplaats voor programmeerapparaat DBG60B of seriële interface UWS21B
[19] 7-segments display
Technische handleiding – Applicatieregelaar MOVIDRIVE
[2]
[4]
[5]
[6]
[7]
+U
en PE-aansluiting
Z
Z
62712AXX
®
MDX60B/61B
