Afsluitweerstand
•
STOP!
Er mag geen potentiaalverschil optreden tussen de apparaten die met de Sbus worden
verbonden. De functie van de apparaten kan daardoor worden beperkt.
Vermijd een potentiaalverschil door passende maatregelen, bijvoorbeeld door de
massa van de apparaten met een aparte kabel te verbinden.
4.10 Aansluiting RS485-interface
Met de RS485-interface (X13:ST11, ST12) kunnen max. 32 MOVIDRIVE
bijvoorbeeld voor het master-slave-bedrijf, of 31 MOVIDRIVE
koepelende besturing (plc) met elkaar worden verbonden. De baudrate is altijd op
9,6 kBaud ingesteld.

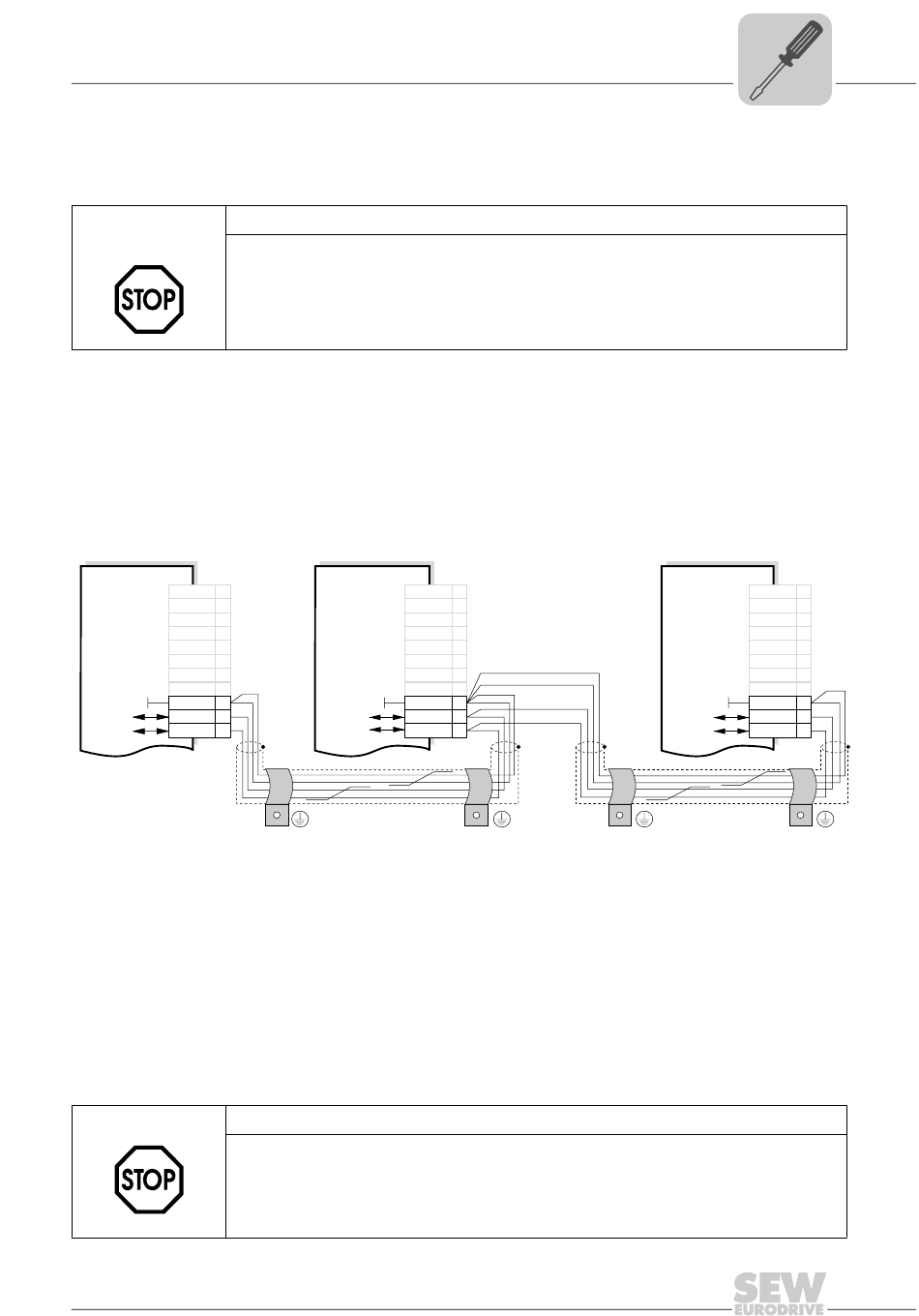

Aansluitschema RS485-interface (X13)
X13:
DIØØ
1
DIØ1
2
DIØ2
3
DIØ3
4
DIØ4
5
DIØ5
6
DCOM
7
VO24
8
DGND
9
ST11
10
RS485+
ST12
RS485-
11
Kabelspecificatie
•
Afscherming
•
aarden
Kabellengte
•
Afsluitweerstand
•
STOP!
Tussen de apparaten die met de RS485 worden verbonden, mag geen potentiaal-
verschil optreden. De functie van de apparaten kan daardoor worden beperkt.
Vermijd een potentiaalverschil door passende maatregelen, bijvoorbeeld door de
massa van de apparaten met een aparte kabel te verbinden.
Technische handleiding – Applicatieregelaar MOVIDRIVE
Schakel aan het begin en einde van de systeembusverbinding altijd de systeembus-
afsluitweerstand bij (S12 = ON). Bij de andere apparaten schakelt u de afsluitweer-
stand uit (S12 = OFF).
X13:
DIØØ
DIØ1
DIØ2
DIØ3
DIØ4
DIØ5
DCOM
VO24
DGND
ST11
RS485+
RS485-
ST12
Gebruik een 4-aderige, getwiste en afgeschermde koperen kabel (datacommunica-
tiekabel, afschermd met koperen omvlechting). De kabel moet aan de volgende
specificaties voldoen:
– kabeldoorsnede 0,25 ... 0,75 mm
– leidingweerstand 100 ... 150 Ê bij 1 MHz;
– kabelcapaciteit  40 pF/m bij 1 kHz.
Aard de afscherming met een groot contactoppervlak aan beide zijden op de elek-
tronicaschermklem van de regelaar of van de overkoepelende besturing.
De toegestane totale kabellengte bedraagt 200 m (656 ft).
Er zijn vaste dynamische afsluitweerstanden ingebouwd. Schakel geen externe
afsluitweerstanden bij!
Aansluiting RS485-interface
1
2
3
4
5
6
7
8
9
10
11
2
(AWG 23 ... AWG 19);
®
MDX60B/61B
Installatie
®
-apparaten,
®
-apparaten en een over-
X13:
DIØØ
1
DIØ1
2
DIØ2
3
DIØ3
4
DIØ4
5
DIØ5
6
DCOM
7
VO24
8
DGND
9
ST11
10
RS485+
ST12
RS485-
11
54535AXX
4
49
