14 Installatie van de unit
Voor servicewerkzaamheden is toegang tot de drukknoppen op de
hoofdprintplaat vereist. Het deksel van de schakelkast moet niet
worden geopend om toegang te krijgen tot deze drukknoppen. Zie
"18.1.3
Toegang
tot
de
instellingen" [ 4 45].
14.2.2

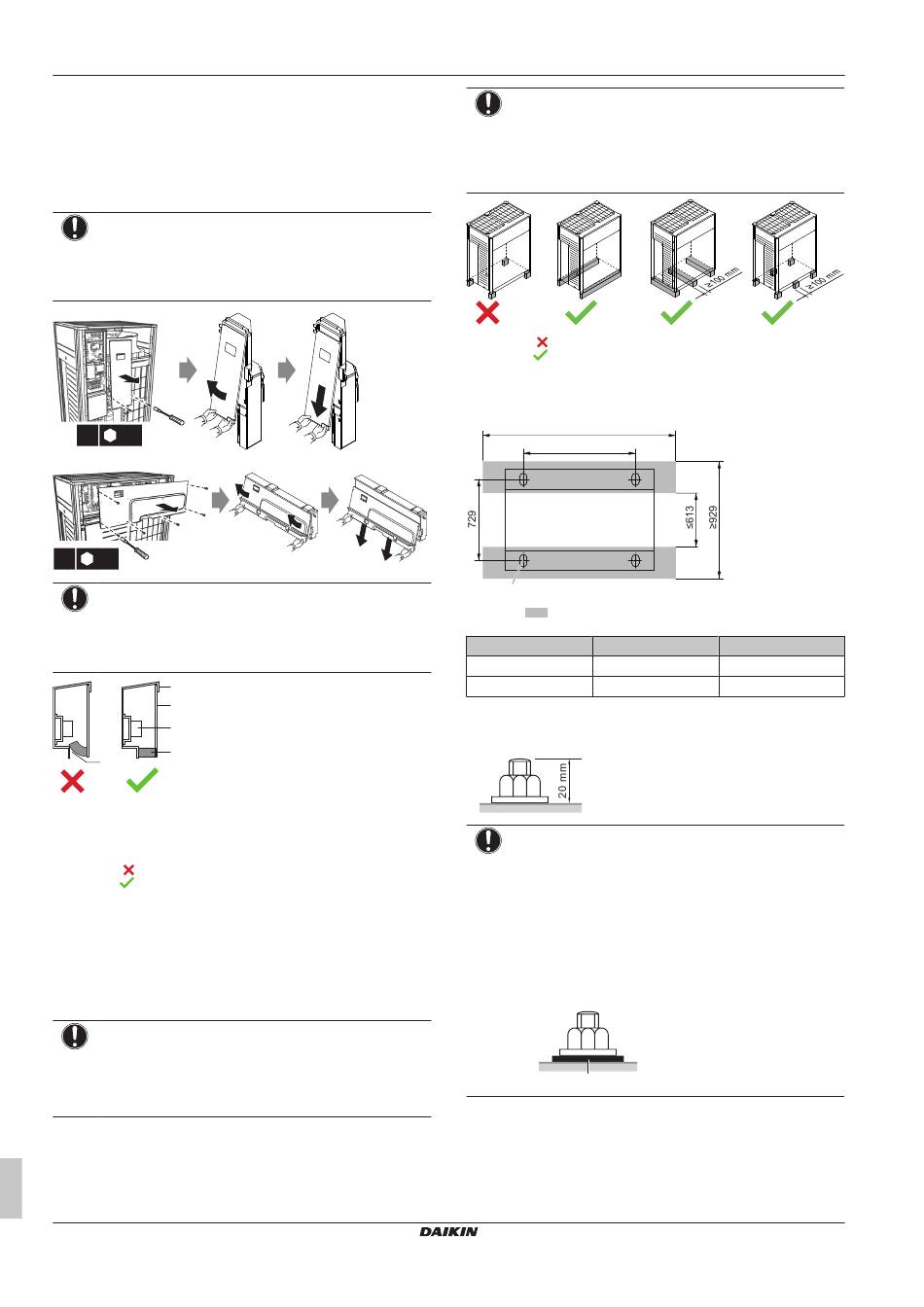

Schakelkast van de buitenunit openen
OPMERKING
Forceer het deksel van de schakelkast NIET wanneer u
het opent. Anders kunt u het deksel vervormen, waardoor
er water in de kast kan binnendringen en de apparatuur
onklaar geraakt.
5~12 HP
2×
SW8
14~20 HP
6×
SW8
OPMERKING
Let er bij het sluiten van het deksel van de schakelkast op
dat het afdichtingsmateriaal onderaan de achterkant van
het deksel NIET vast komt te zitten en naar binnen wordt
geplooid (zie onderstaande afbeelding).
a
b
c
d
e
a
Deksel schakelkast
b
Voorzijde
c
Klemmenblok voeding
d
Afdichtingsmateriaal
e
Vocht en vuil kan binnendringen
NIET toegelaten
Toegelaten
14.3
De buitenunit monteren
14.3.1
De installatiestructuur voorzien
Zorg ervoor dat de unit waterpas staat op een voldoende stevige
ondergrond om trillingen en lawaai te voorkomen.
OPMERKING
▪ Ondersteun NIET alleen de hoeken van de unit
wanneer de installatiehoogte moet worden verhoogd.
▪ Steunen onder de unit moeten minstens 100 mm breed
zijn.
Montagehandleiding en gebruiksaanwijzing
28
componenten
voor
lokale
OPMERKING
De fundering moet vanaf de vloer minstens 150 mm hoog
zijn. In gebieden waar veel sneeuw valt moet deze hoogte
worden
verhoogd
sneeuwhoogte, afhankelijk van de installatieplaats en de
omstandigheden.
*
NIET toegelaten
Toegelaten (* = voorkeurinstallatie)
▪ De voorkeurinstallatie is op een stevige lange fundering (stalen
balkframe of beton). De fundering moet groter zijn dan het in het
grijs aangegeven deel.
≥AB
AA
a
Minimumfundering
a
Ankerpunt (4×)
HP
5~12
14~20
▪ Maak de unit vast met behulp van vier M12-funderingsbouten. De
beste manier is om de funderingsbouten in te schroeven tot ze
nog 20 mm boven het oppervlak van de fundering uitsteken.
OPMERKING
▪ Voorzie een waterafvoerkanaal rond de fundering om
overtollig water rond de unit af te voeren. Bij
verwarmen en bij buitentemperaturen onder nul zal het
afgevoerde water van de buitenunit bevriezen. Als u
geen maatregelen neemt voor de afvoer van het water,
kan het heel glad worden rondom de unit.
▪ Wanneer u de unit in een corrosieve omgeving
installeert, moet u een moer met een plastic vulring (a)
gebruiken om de moer te beschermen tegen roest.
a
14.3.2
De buitenunit installeren
1 Vervoer de unit met een kraan of een vorkheftruck en plaats ze
op de installatiestructuur.
2 Maak de unit vast op de installatiestructuur.
tot
de
gemiddeld
verwachte
(mm)
AA
AB
766
992
1076
1302
REMA5A7Y1B9+REYA8~20A7Y1B9
VRV 5 warmteterugwinning
4P797563-1 – 2024.11
