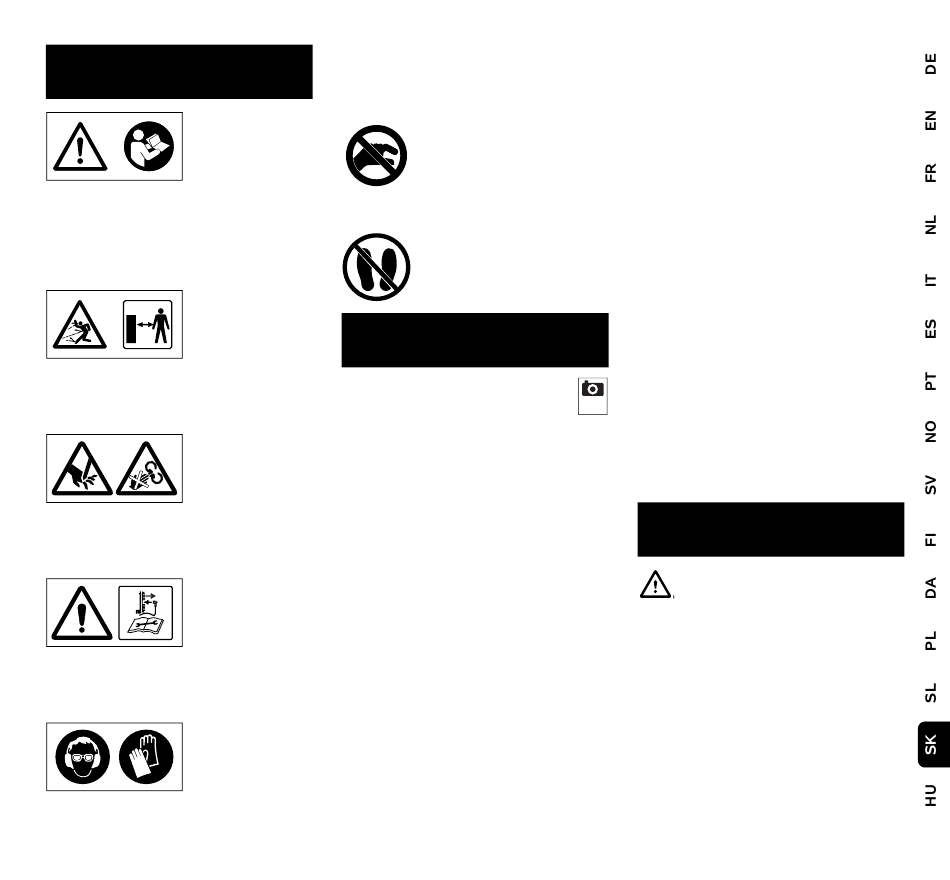

5. Popis symbolov
Pozor!
Pred uvedením stroja do prevádzky si
dôkladne prečítajte návod na obsluhu
a bezpečnostné pokyny a postupujte
v súlade s nimi.
Nebezpečenstvo úrazu!
Dbajte na to, aby sa v pracovnej oblasti
nezdržiavali osoby.
Nebezpečenstvo poranenia!
Nebezpečenstvo úrazu v dôsledku
rotujúcich rezných nástrojov.
Pozor!
Pred údržbovými alebo čistiacimi prácami
odpojte koncovku zapaľovacej sviečky.
0478 216 9908 B - SK
Používajte chrániče sluchu!
Používajte ochranné okuliare!
Používajte ochranné rukavice!
Nebezpečenstvo úrazu!
Nikdy nezasahujte rukami,
ani inými časťami tela alebo
oblečenia do podávacieho
lievika alebo do
vyhadzovacieho kanála.
Nebezpečenstvo úrazu!
Nevystupujte na stroj.
6. Rozsah dodávky
Ozn. Názov
A
Podávací lievik
B
Základný stroj
C
Kolesová podstava
D
Vyhadzovacia klapka
E
Predĺženie vyhadzovacieho
otvoru
F
Lišta
G
Koleso
H
Kryt kolesa
I
Nožový kotúč
J
Skrutka Torx
P5x20
K1
Matica M10
K2
Poistná matica M8
L1
Podložka
L2
Podložka A10
M
Skrutka Torx
P5x50
Ozn. Názov
N
Skrutka s plochou
zaoblenou hlavou
M8x45
O
Skrutka so šesťhrannou
hlavou
M10x55
P
Poistná podložka
Q
Upevňovacia skrutka
R
Čap kolesa
S
Čap
T
Vodiaci plech
U
Vrchný vymedzovací
krúžok
V
Spodný vymedzovací
krúžok
W
Ochranný kryt
X
Montážne náradie
Y
Kľúč Torx
2
Z
Kombinovaný kľúč
ks
•
Návod na obsluhu
1
•
Návod na obsluhu
1
spaľovacieho motora
1
1
7. Príprava stroja na
1
prevádzku
1
Nebezpečenstvo úrazu!
2
Dodržujte bezpečnostné pokyny,
uvedené v kapitole „Pre Vašu
2
bezpečnosť" ( 4.).
1
● Pre vykonanie všetkých popísaných
5
prác sa musí stroj postaviť na
vodorovnú, hladkú a pevnú plochu.
2
2
2
2
1
ks
2
1
1
2
2
2
1
1
1
1
1
1
1
1
1
