10 Over de doos
a
b
c
c
d
c
a
Bovenpallet
b
Bovenstuk
c
Hoeksteun
d
Middelste steun (voor buitenunit)
WAARSCHUWING
Scheur plastic verpakkingen aan stukken en gooi deze
weg zodat niemand, en zeker geen kinderen, ermee kan
spelen. Mogelijk gevolg: verstikking.
2 De unit is met bouten op de pallet bevestigd. Verwijder deze
bouten.
a
8×
a
Buitenunit
b
Capacity up unit
10.1.3

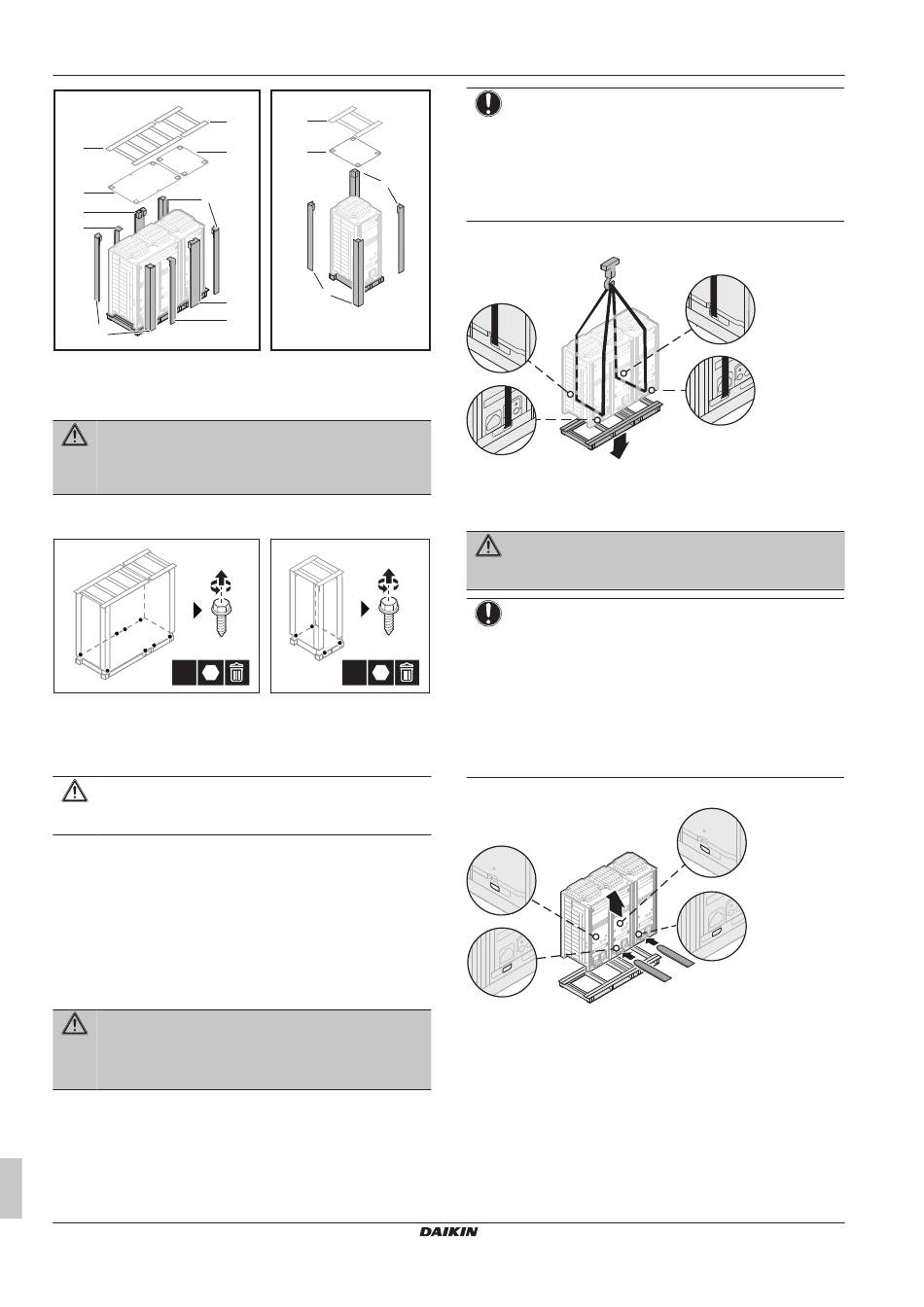

De buitenunit hanteren
VOORZICHTIG
Raak de luchtinlaat of de aluminium vinnen van de unit
NIET aan, dit om letsels te voorkomen.
1 Pak de buitenunit en de capacity up unit uit. Zie ook
uitpakken" [ 4 13].
buitenunit
2 Lees zeker het label over het omgaan met de unit op de
hoeksteun van de verpakking van de voorkant.
3 De buitenunit kan op 2 manieren worden opgetild.
▪ met een kraan en 2 draagbanden van minstens 8 m lang zoals
hieronder afgebeeld. Gebruik altijd beschermstukken om te
voorkomen dat de draagbanden de unit beschadigen en houd ook
rekening met het zwaartepunt van de unit.
WAARSCHUWING
Gebruik de middelste opening van de buitenunit NIET om
de draagbanden vast te maken.
Gebruik ALTIJD de buitenste openingen.
Montagehandleiding en gebruiksaanwijzing
14
a
a
b
b
c
c
c
d
b
4×
"10.1.2 De
OPMERKING
▪ Gebruik een draagband die het gewicht van de unit
goed kan dragen.
▪ Breng een bescherming aan tussen de behuizing en de
draagbanden.
▪ De breedte van de gaten voor draagbanden in de
buitenunit is 70 mm.
Buitenunit
▪ Bij gebruik van een vorkheftruk, steek de armen van de
vorkheftruck door de middelste en de buitenste rechteropening
aan de onderkant van de unit zoals hieronder afgebeeld.
WAARSCHUWING
Gebruik de buitenste linkeropening van de buitenunit NIET
om de unit op te heffen met een vorkheftruck.
OPMERKING
Voorzorgsmaatregelen bij het optillen van de buitenunit
met een vorkheftruck
▪ Doe een doek rond de armen van de vorkheftruck om
de unit niet te beschadigen. Schade aan de lak van de
unit vermindert de anti-corrosiebescherming.
▪ In geval van schade, ontbraam en lak de randen en de
delen rond de gaten met een corrosiewerend product/
reparatieverf om roestvorming na het hanteren van de
unit te voorkomen.
Buitenunit
4 Hijs de capacity up unit op met een kraan en 2 draagbanden
van minstens 8 m lang zoals hieronder afgebeeld. Gebruik altijd
beschermstukken om te voorkomen dat de draagbanden de
unit beschadigen en houd ook rekening met het zwaartepunt
van de unit.
LREN8~12A + LRNUN5A
CO₂ ZEAS buitenunit en capacity up unit
4P704141-1F – 2024.12
