13 Installatie van de leidingen
a
a
Naar buitenunit
b
Naar binnenunit

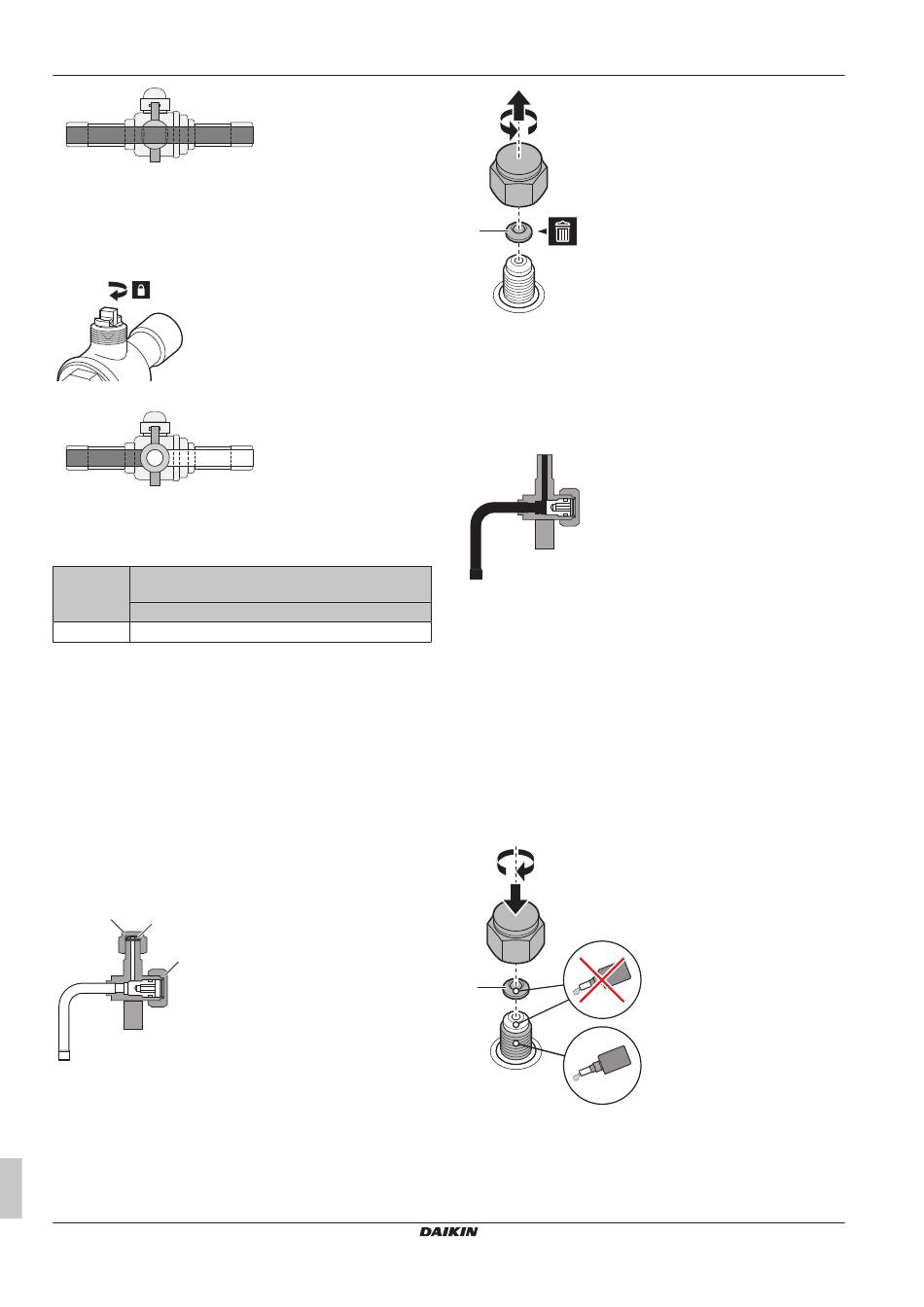

Afsluiter sluiten
1 Draai rechtsom om de klep te sluiten.
2 Draai het klepdeksel op de klep.
90°
Resultaat: De klep is volledig gesloten:
a
a
Naar buitenunit
b
Naar binnenunit
13.2.2
Aanhaalmomenten
Afmeting
Aanhaalmoment (N•m) (rechtsom draaien om te
afsluiter
(mm)
Schacht – klepdeksel
Ø22,2
13.2.3
Omgaan met de servicepoort
▪ Gebruik altijd een vulslang met een drukpen omdat de
servicepoort een Schrader-ventiel is.
▪ Alle servicepoorten zijn van het type met "backseat" en hebben
geen klepkern.
▪ Draai het servicepoortdeksel en het klepdeksel goed vast nadat u
de servicepoort hebt gebruikt.
▪ Controleer na het vastdraaien van het servicepoortdeksel en het
klepdeksel op koelmiddellekken.
Onderdelen van de servicepoort
In de afbeelding hierna ziet u de naam van elk onderdeel dat vereist
is bij het gebruik van de servicepoorten.
a
b
c
a
Servicepoortdeksel
b
Koperen pakking
c
Klepdeksel
Servicepoort openen
1 Verwijder het servicepoortdeksel met 2 moersleutels en
verwijder de koperen pakking.
Montagehandleiding en gebruiksaanwijzing
26
b
b
sluiten)
50~55
a
a
Koperen pakking
2 Sluit de vulpoort aan op de servicepoort.
3 Verwijder het klepdeksel met 2 moersleutels.
4 Breng een zeskantsleutel in (4 mm).
5 Draai zover u kunt linksom met de zeskantsleutel.
Resultaat: De servicepoort is volledig open.
Servicepoort sluiten
1 Breng een zeskantsleutel in (4 mm).
2 Draai zover u kunt rechtsom met de zeskantsleutel.
3 Draai het klepdeksel vast met 2 moersleutels. Breng
schroefborgmiddel of siliconen afdichtmiddel aan bij het
vastdraaien.
4 Voeg een nieuwe koperen pakking toe.
5 Breng
bij
het
aanbrengen
schroefborgmiddel of siliconen afdichtmiddel aan op de
schroefdraad.
Anders
kan
binnendringen en bevriezen tussen de schroefdraad. Daardoor
kan er koelmiddel gaan lekken en kan het servicepoortdeksel
afbreken.
a
b
a
Nieuwe koperen pakking
b
Schroefborgmiddel of siliconen afdichtmiddel op
schroefdraad
6 Draai het deksel van de serviceklep vast met 2 moersleutels.
Resultaat: De servicepoort is volledig gesloten.
van
het
servicepoortdeksel
er
vocht
en
condenswater
LREN8~12A + LRNUN5A
CO₂ ZEAS buitenunit en capacity up unit
4P704141-1F – 2024.12
