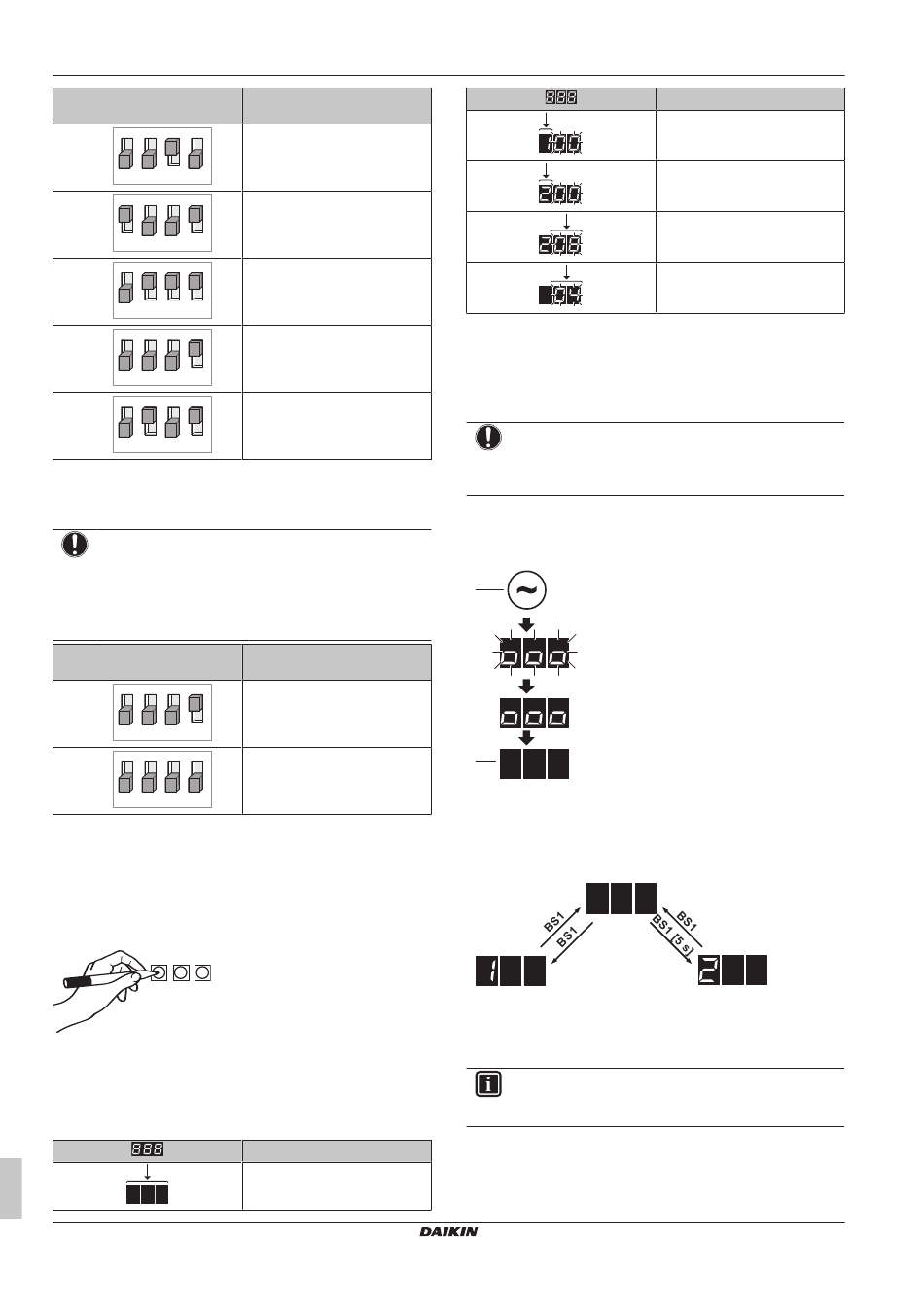

16 Configuratie
DS1
ON
OFF
1
2
3
4
ON
OFF
1
2
3
4
ON
OFF
1
2
3
4
ON
OFF
1
2
3
4
ON
OFF
1
2
3
4
(a)
Fabrieksinstelling
Gebruik DS2 om een systeemlay-out in te stellen met of zonder
capacity up unit.
OPMERKING
Bij de installatie van een capacity up unit moet schakelaar
4 verplicht op ON worden gezet.
Als DS2 niet juist is ingesteld, doet de capacity up unit het
NIET en wordt er geen storingscode op de printplaat van
de buitenunit weergegeven.
DS2
ON
OFF
1
2
3
4
ON
OFF
1
2
3
4
(a)
Als er geen elektrische aansluiting op de capacity up unit is,
verschijnt een storingscode op de buitenunit.
Drukknoppen
Gebruik de drukknoppen om de lokale instellingen in te stellen. Stel
de drukknoppen in met een geïsoleerd stokje (zoals bijvoorbeeld
een ingeklikte balpen) om te voorkomen dat u onderdelen onder
stroom zou aanraken.
7-segmentendisplay
Het display geeft feedback over de lokale instellingen, in de vorm
[Stand-Instelling]=Waarde. Waarde is de waarde die willen te weten
komen/veranderen.
Voorbeeld:
Montagehandleiding en gebruiksaanwijzing
44
Streefwaarde
verdampingstemperatuur
–20°C
–25°C
–30°C
–35°C
–40°C
Installatie van de Capacity up
unit
(a)
Met capacity up unit
Zonder capacity up unit
Beschrijving
Standaardsituatie
16.1.4
Stand 1 of 2 activeren
Nadat de units ingeschakeld zijn, gaat het scherm naar de
standaardsituatie. Van hieruit kunt u naar stand 1 en stand 2 gaan.
Initialisering: standaardsituatie
OPMERKING
Schakel de voeding ten minste 6 uur voor gebruik IN om
de carterverwarming van stroom te voorzien en de
compressor te beschermen.
Schakel de voeding van de buitenunit, de capacity up unit en alle
binnenunits in. Wanneer de communicatie tussen de units tot stand
is gebracht en normaal is, ziet het display er als volgt uit
(standaardsituatie bij verzending in de fabriek).
a
1~2 min
8~10 min
b
a
Ingeschakeld
b
Standaardsituatie
Schakelen tussen standen
Gebruik BS1 om te schakelen tussen de standaardsituatie, stand 1
en stand 2.
a
b
a
Standaardsituatie (H1P UIT)
b
Stand 1 (H1P knippert)
c
Stand 2 (H1P AAN)
BS1
Druk op BS1
BS1 [5 s]
Druk minstens 5 s op BS1
INFORMATIE
Als u in het midden van het proces in de war raakt, druk
dan op BS1 om terug te keren naar de standaardsituatie.
Beschrijving
Stand 1
Stand 2
Instelling 8
(in stand 2)
Waarde 4
(in stand 2)
c
LREN8~12A + LRNUN5A
CO₂ ZEAS buitenunit en capacity up unit
4P704141-1F – 2024.12
