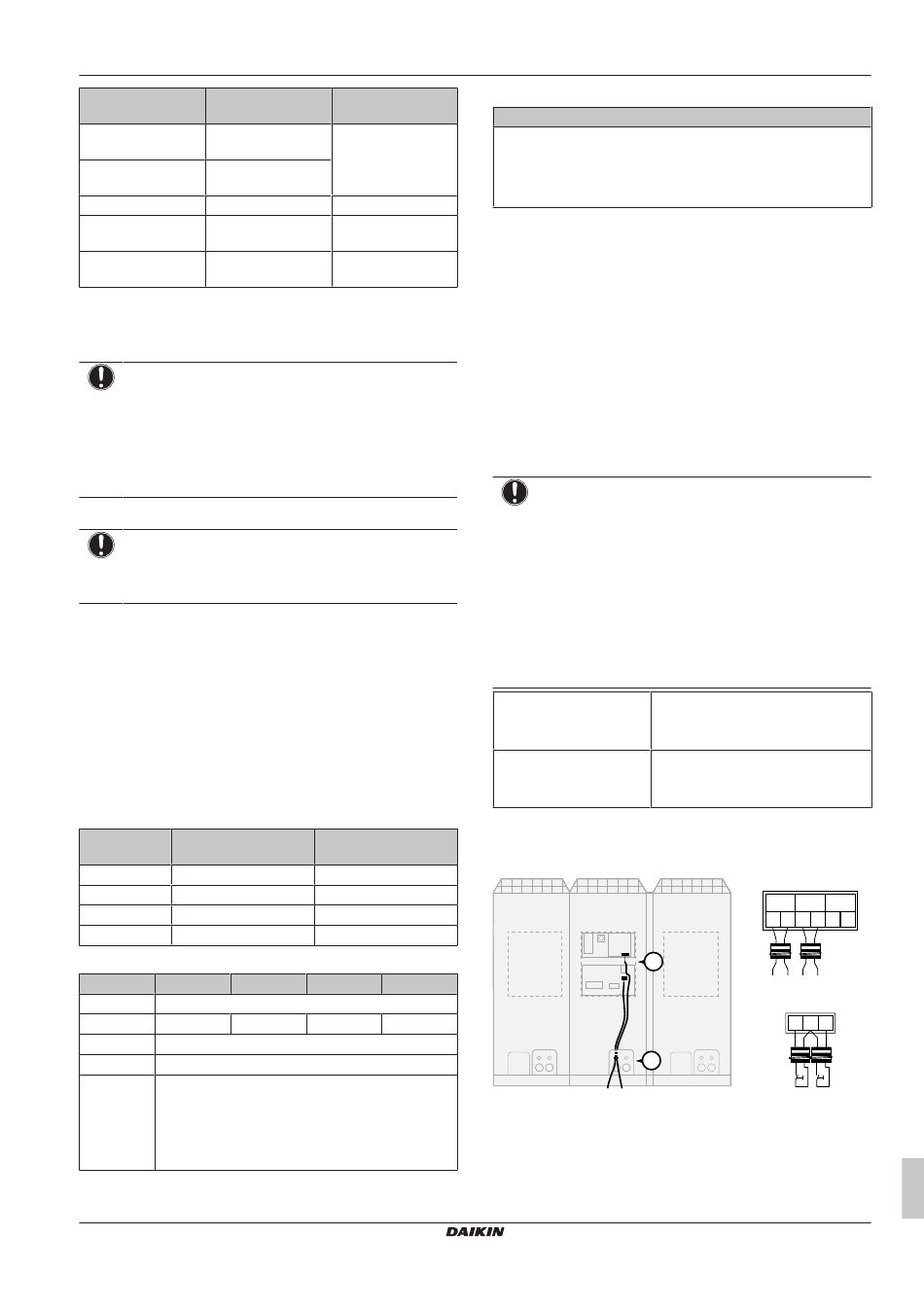

Aansluitklem
Schroefmaat
X1M: Elektrische
voeding
PE: Beschermende
aarding (schroef)
X4M: Outputsignalen
X5M:
Afstandsschakelaars
X1M (A1P): DIII-
transmissiebedrading
14.5
Specificaties van standaard
bedradingscomponenten
OPMERKING
Wij raden aan massieve draden (met één ader) te
gebruiken. Als er geslagen draden worden gebruikt, draai
de draadjes een beetje in elkaar om ze rechtstreeks in de
aansluitklem te steken of in een aansluiting met een ronde
krimpklem. Meer informatie vindt u in "Richtlijnen voor het
aansluiten van de elektrische bedrading" in de uitgebreide
handleiding voor de installateur.
Voeding
OPMERKING
Gebruik in geval van stroomonderbrekers met activering
door reststroom alleen die van het snelle type met een
nominale stroomsterkte van 300 mA.
De voeding moet worden beveiligd met behulp van de vereiste
beveiligingen, met name een hoofdschakelaar, een trage zekering
op elke fase en een aardlekbeveiliging volgens de geldende
wetgeving.
De keuze en maat van de bedrading moet gebeuren conform de
geldende nationale bedradingsvoorschriften op basis van de
informatie in de onderstaande tabel.
Zorg ervoor dat de unit wordt voorzien van een gescheiden
voedingssysteem en dat al het werk aan de elektrische bedrading
wordt uitgevoerd door erkende elektriciens en conform de landelijk
geldende voorschriften en de instructies van deze handleiding.
Onvoldoende capaciteit van de voeding en fouten in de bedrading
kunnen elektrische schokken en brand tot gevolg hebben.
Model
Minimum
circuitampère
LREN8*
32 A
LREN10*
34 A
LREN12*
36 A
LRNUN5*
16 A
Voedingskabel
LREN8*
LREN10*
Spanning
Huidig
32 A
Fase
Frequentie
Draaddikte
Moet voldoen aan de nationale
bedradingsvoorschriften.
Draaddikte gebaseerd op de stroom, maar minstens
LREN8~12A + LRNUN5A
CO₂ ZEAS buitenunit en capacity up unit
4P704141-1F – 2024.12
Aanhaalmoment
(N•m)
M8
5,5~7,3
M8
M4
1,18~1,44
M3,5
0,79~0,97
M3,5
0,80~0,96
Aanbevolen
zekeringen
40 A
40 A
40 A
25 A
LREN12*
LRNUN5*
380-415 V
34 A
36 A
16 A
3N~
50 Hz
5-aderige kabel.
2,5 mm²
14 Elektrische installatie
DIII-transmissiebedrading
Specificaties en limieten transmissiebedrading
Gebruik alleen geharmoniseerde draad met dubbele isolatie en
geschikt voor de toepasselijke spanning.
2-aderige kabel.
0,75~1,25 mm².
(a)
Als de totale transmissiebedrading buiten deze waarden valt,
kunnen communicatiestoringen ontstaan.
Afstandsschakelaars
Zie meer informatie in:
▪
"14.6.1 Laagspanningsbedrading –
▪
"14.7.1 Laagspanningsbedrading – Capacity up
Outputsignalen
Zie meer informatie in:
▪
"14.6.2 Hoogspanningsbedrading –
▪
"14.7.2 Hoogspanningsbedrading – Capacity up
14.6
Aansluitingen op de buitenunit
OPMERKING
▪ Houd de voedingskabel en de transmissiekabel van
elkaar gescheiden (≥50 mm). De transmissiebedrading
en de voedingsbedrading mogen kruisen, maar ze
mogen niet parallel lopen.
▪ De transmissiebedrading en de voedingsbedrading
mogen NIET in contact komen met de interne leidingen
om te voorkomen dat de bedrading beschadigd wordt
door hete leidingen.
▪ Sluit het deksel stevig en schik de elektrische draden
zodanig dat het deksel of andere onderdelen niet
loskomen.
Laagspanningsbedrading
▪ DIII-transmissiebedrading
▪ Afstandsschakelaars
geluidsarm)
Hoogspanningsbedrading
▪ Outputsignalen
waarschuwing, draaien, werking)
▪ Voeding (inclusief aarding)
14.6.1
Laagspanningsbedrading – Buitenunit
Aansluitingen/routering/bevestiging
X1M (A1P)
1
X5M
2
c/d
a/b
X1M (A1P)
DIII-transmissiebedrading:
a: Naar capacity up unit
b: Naar communicatiebox
X5M
Afstandsschakelaars:
c: Schakelaar bediening op afstand
d: Schakelaar geluidsarm op afstand
Montagehandleiding en gebruiksaanwijzing
(a)
Buitenunit" [ 4 37]
unit" [ 4 39]
Buitenunit" [ 4 38]
unit" [ 4 40]
(bediening,
(voorzichtig,
X1M (A1P)
TO
TO
TO
IN/D UNIT
OUT/D UNIT
MULTI UNIT
F1
F2
F1
F2 Q1 Q2
a
b
X5M
1
2
3
c
d
37
