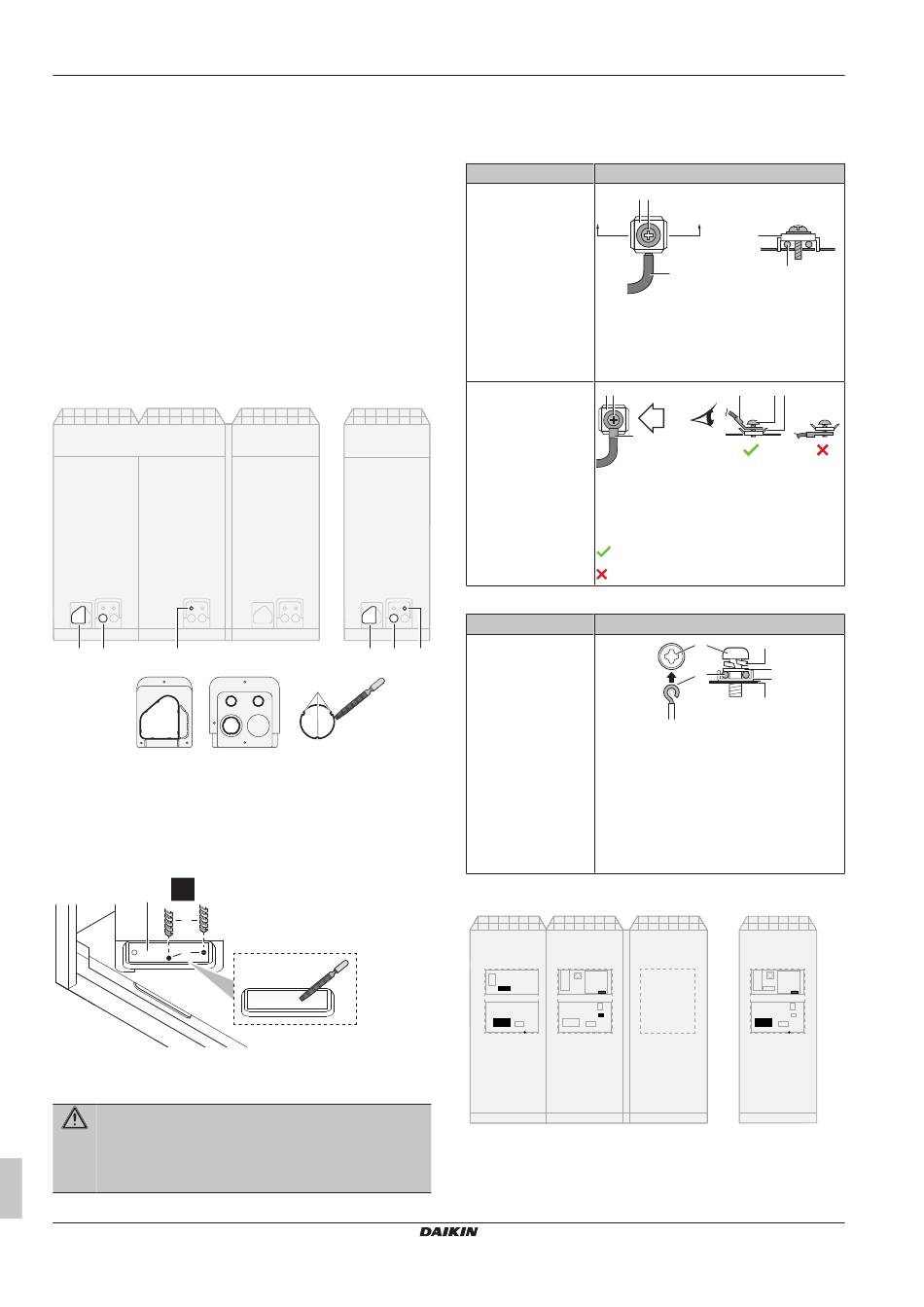

14 Elektrische installatie
14.3
Richtlijnen bij het uitslaan van de
uitbreekopeningen
▪ Gebruik een hamer om een uitbreekopening in een voorpaneel te
maken.
▪ Boor gaten op de aangeduide punten om een uitbreekopening in
het bodempaneel te maken.
▪ Na het uitslaan van de uitbreekopeningen verwijdert u best de
bramen en brengt u reparatieverf aan op de randen en de delen
rond de randen om roestvorming te voorkomen.
▪ Draai beschermende tape rond de bedrading om beschadiging
van de draden te voorkomen wanneer u stroomkabels door de
uitbreekopeningen voert, steek de draden door lokaal voorziene
beschermende mantelbuizen op die plaats, of installeer geschikte
lokaal voorziene draadnippels of rubberen bussen in de
uitbreekopeningen.
Aansluiting aan voorkant
a
c
d
e
a
Buitenunit
b
Capacity up unit
Uitbreekopeningen voor:
c
Leiding
d
Hoogspanningsbedrading
e
Laagspanningsbedrading
f
Verwijder bramen
Aansluiting aan de zijkant
2×
a
b
c
a
Uitbreekplaat
b
Boor (Ø6 mm)
c
Hier boren
WAARSCHUWING
Neem de gepaste maatregelen om te voorkomen dat
kleine dieren kunnen gaan nestelen in de unit. Kleine
dieren die in contact komen met elektrische onderdelen
kunnen storingen, rook of brand veroorzaken.
Montagehandleiding en gebruiksaanwijzing
36
14.4
Gebruik de volgende methodes om de draden te verbinden:
Éénaderige draad
Of
Geslagen geleider
samengedraaid voor
"vaste" verbinding
Gevlochten geleider
b
met rond oog
Voor aardingsaansluitingen, gebruik de volgende methode:
Éénaderige draad
c
d
e
Of
f
Geslagen geleider
samengedraaid voor
"vaste" verbinding
Aanhaalmomenten
a
X4M
X1M
Richtlijnen voor het aansluiten van
de elektrische bedrading
Draadtype
c b
A
a
a Draad met open lus (eenaderig of
samengedraaide geslagen geleider)
b Schroef
c Platte sluitring
c b
B
a
a Klem
b Schroef
c Platte sluitring
Toegelaten
NIET toegelaten
Draadtype
a Rechtsom gedraaide draad (eenaderig of
samengedraaide geslagen geleider)
b Schroef
c Veerring
d Platte ring
e Koppelingsring
f Plaatmetaal
X1M (A1P)
X5M
PE
a
Klemmen op buitenunit
b
Klemmen op capacity up unit
CO₂ ZEAS buitenunit en capacity up unit
Methode
AA´
A´
c
a
a
b
c
B
Methode
b
c
d
a
e
f
b
X1M (A1P)
X1M
PE
LREN8~12A + LRNUN5A
4P704141-1F – 2024.12
