19 Technische gegevens
19.2

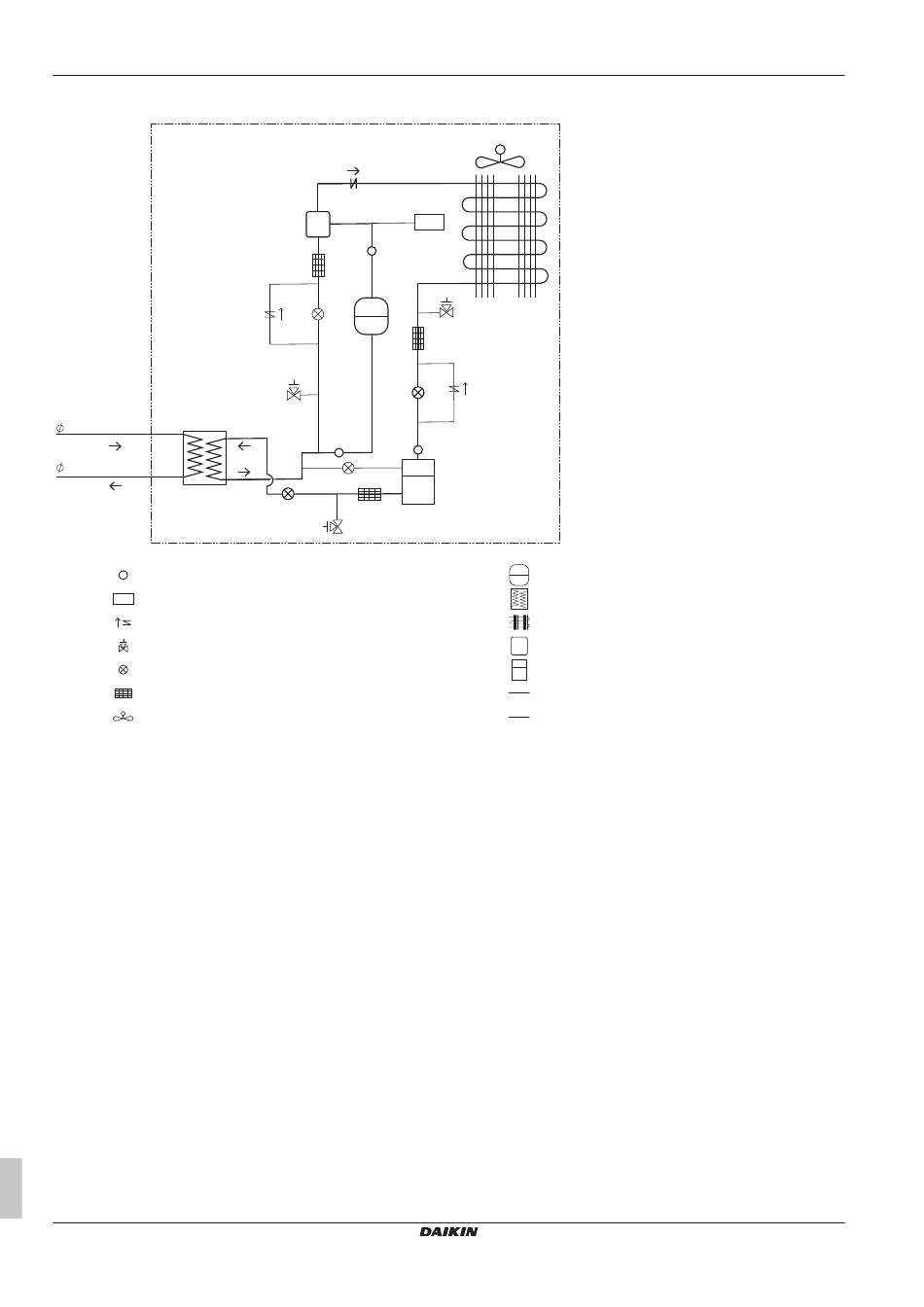

Leidingschema: Capacity up unit
15.9 C1220T-H
15.9 C1220T-H
Druksensor
Drukschakelaar
HPS
Terugslagklep
Servicepoort
Elektronische expansieklep
Filter
Propellerventilator
M
Montagehandleiding en gebruiksaanwijzing
52
os
HPS
H
L
M
RV
M
3D128362B
Compressor met accumulator
Platenwarmtewisselaar
Warmtewisselaar
Olieafscheider
os
Vloeistofreservoir
RV
Koelmiddelleiding
Olie- en inspuitleiding
CO₂ ZEAS buitenunit en capacity up unit
LREN8~12A + LRNUN5A
4P704141-1F – 2024.12
