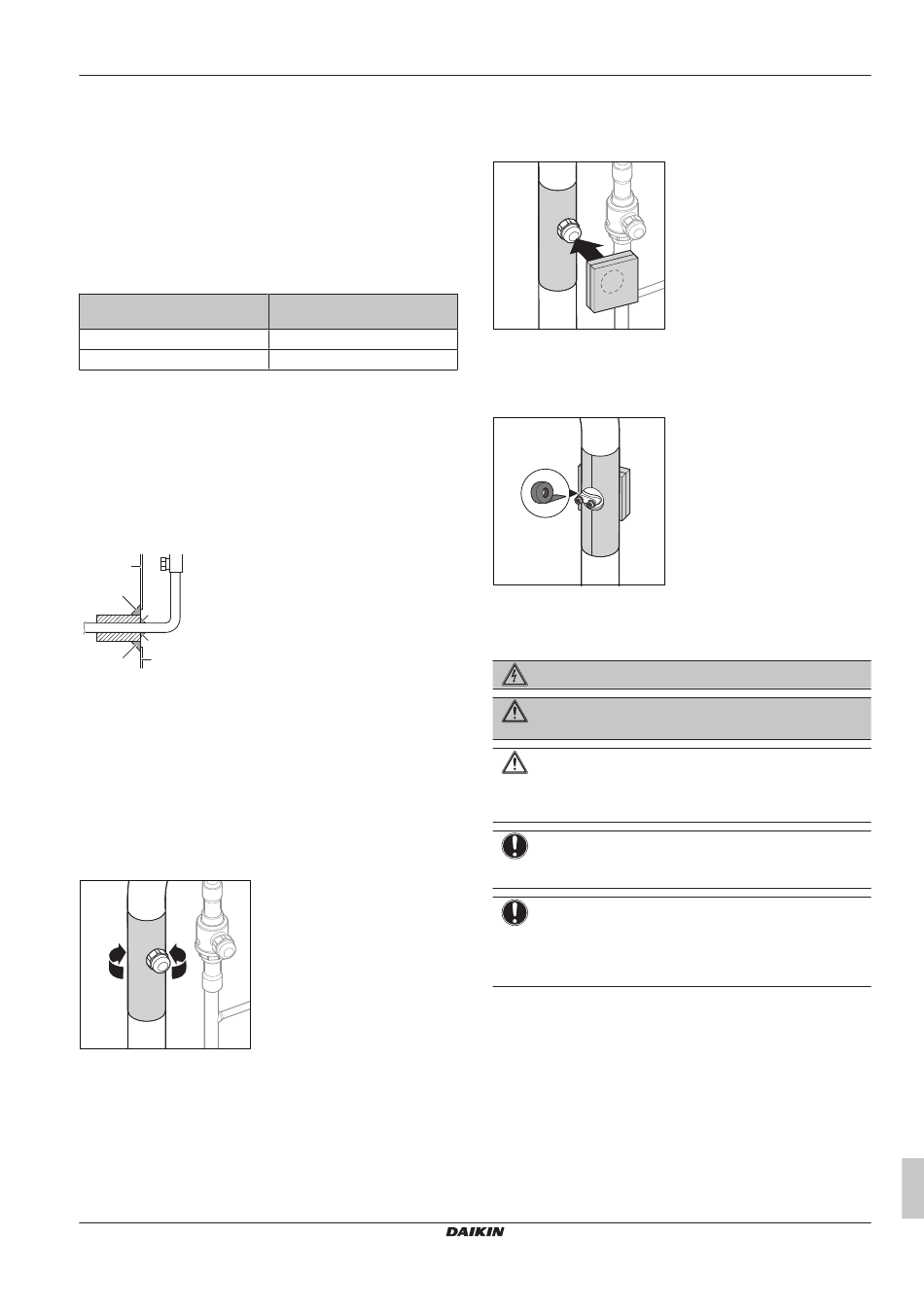

13.6
Koelmiddelleiding isoleren
Na de lektest en het vacuümdrogen moeten de leidingen worden
geïsoleerd. Houd hierbij rekening met de volgende punten:
▪ Isoleer altijd de vloeistof- en de gasleidingen (voor alle units).
▪ Voor
vloeistof-
en
gasleiding:
polyethyleenschuim dat bestand is tegen een temperatuur van
70°C.
Isolatiedikte
Houd rekening met de volgende punten bij de bepaling van de
isolatiedikte:
Leiding
Vloeistofleiding
Gasleiding
Afhankelijk van de lokale weersomstandigheden, kan dikkere isolatie
vereist zijn. Als de omgevingstemperatuur boven 30°C stijgt en de
vochtigheid boven 80%.
▪ Gebruik vloeistofleidingen die ≥5 mm dikker zijn
▪ Gebruik gasleidingen die ≥20 mm dikker zijn
Isolatie afdichten
Breng afdichting aan tussen de isolatie en het voorpaneel van de
unit om te voorkomen dat er water of condenswater in de unit
terechtkomt.
b
a
a
a
b
a
a
Afdichtingsmateriaal
b
Voorpaneel
13.6.1
Gasafsluiter isoleren
De gasleidingen en de afsluiter kunnen een temperatuur bereiken tot
–40°C. Daarom moeten om veiligheidsredenen deze onderdelen
worden geïsoleerd zodra alle tests zijn uitgevoerd.
1 Installeer de accessoire isolatiebuis rond het klephuis van de
gasafsluiter.
▪ Plaats de accessoire isolatiebuis rond het klephuis van de
gasafsluiter.
▪ Verwijder de beschermtape van tussen de afdichting zodat
de kleefzijde bloot komt te liggen.
▪ Druk beide delen van de afdichting voorzichtig tegen elkaar
om de isolatie te sluiten.
2 Installeer het accessoire isolatievierkant rond het deksel van de
gasafsluiter.
LREN8~12A + LRNUN5A
CO₂ ZEAS buitenunit en capacity up unit
4P704141-1F – 2024.12
Gebruik
hittebestendig
Minimumtemperatuur tijdens
werking
0°C
–40°C
14 Elektrische installatie
▪ Verwijder de beschermtape van het vierkant zodat de
kleefzijde bloot komt te liggen.
▪ Plaats het accessoire isolatievierkant rond het deksel van de
gasafsluiter.
▪ Druk het vierkant voorzichtig tegen de buis om het vierkant
om zijn plaats te houden.
3 Isoleer de achterkant van de afsluiter met isolatietape (lokaal te
voorzien) rond de bevestigingsschroeven.
14
Elektrische installatie
GEVAAR: RISICO OP ELEKTROCUTIE
WAARSCHUWING
Gebruik voor de stroomkabels ALTIJD meeraderige kabel.
VOORZICHTIG
Deze apparatuur is NIET bedoeld voor gebruik op
residentiële locaties en garandeert GEEN afdoende
bescherming van de radio-ontvangst op dergelijke locaties.
OPMERKING
De afstand tussen de kabels voor hoge spanning en deze
voor lage spanning moet minstens 50 mm bedragen.
OPMERKING
Als het toestel op minder dan 30 m van een residentiële
locatie wordt geïnstalleerd, MOET de professionele
installateur een evaluatie maken van de EMC-situatie voor
over te gaan tot de installatie.
14.1
Over het voldoen aan de normen
inzake elektriciteit
Deze apparatuur (LREN* en LRNUN*) is conform met:
Montagehandleiding en gebruiksaanwijzing
33
