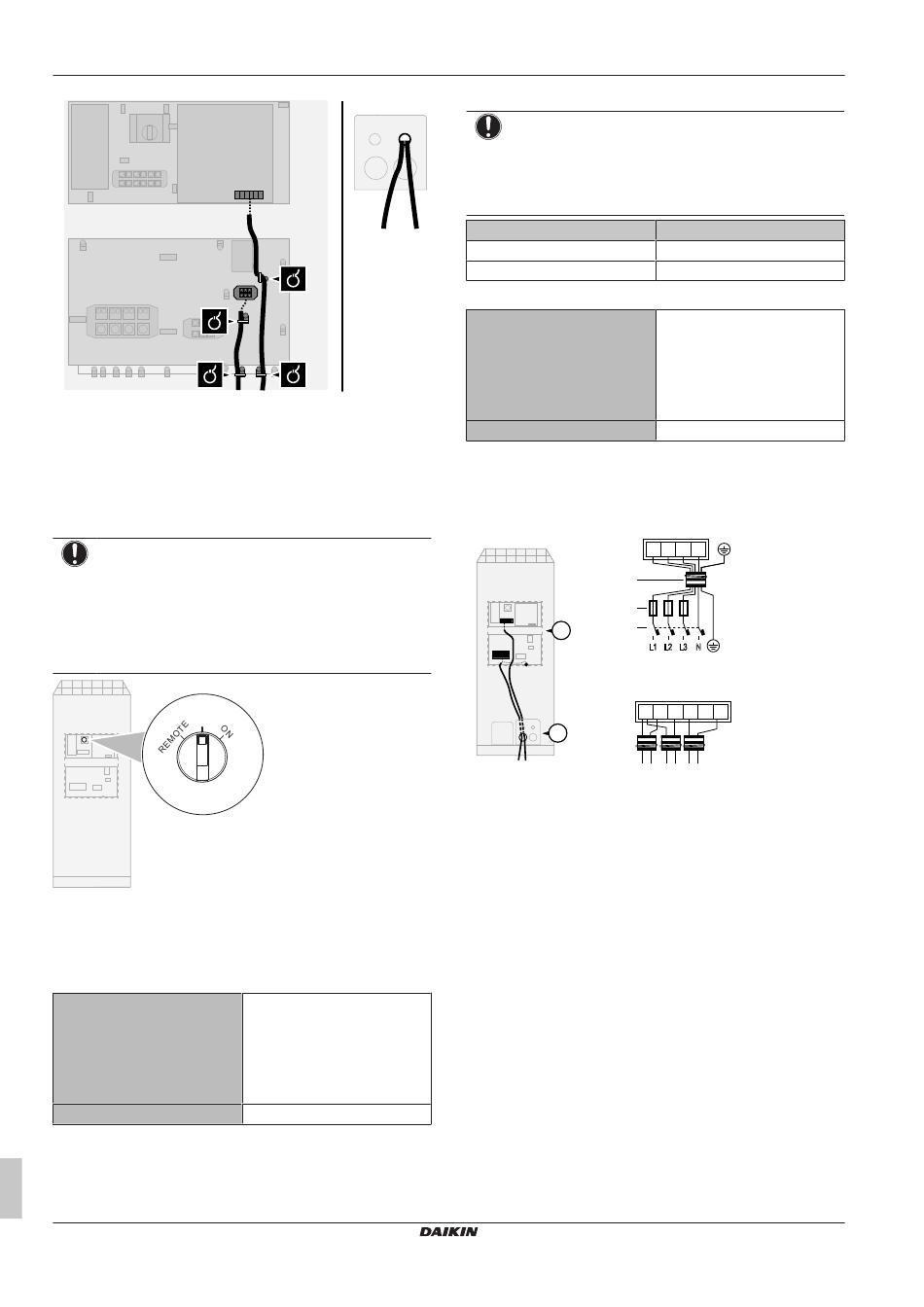

14 Elektrische installatie
1
X1M (A1P)
X3M
d
Bedradingsinlaat (uitbreekopening) voor laagspanning.
Zie
"14.3 Richtlijnen bij het uitslaan van de
uitbreekopeningen" [ 4 36].
Details – DIII-transmissiebedrading
Zie
"14.5
Specificaties
bedradingscomponenten" [ 4 37].
Details – Schakelaar bediening op afstand
OPMERKING
Schakelaar bediening op afstand. De unit is in de fabriek
uitgerust met een bedrijfsschakelaar waarmee de unit
AAN/UIT kan worden geschakeld. Om de capacity up unit
op afstand AAN/UIT te schakelen is een schakelaar voor
bediening op afstand vereist. Gebruik een spanningsloos
contact voor microstroom (≤1 mA, 12 V DC). Sluit aan op
X3M/1+2 klasse II constructie, en stel in op "Remote".
OFF
S1S
S1S
In de fabriek geïnstalleerde bedrijfsschakelaar:
OFF: Unit werking UIT
ON: Unit werking AAN
Remote: Unit gestuurd (AAN/UIT) met schakelaar
bediening op afstand
Bedrading schakelaar bediening op afstand:
Bedrading
Maximale kabellengte
Montagehandleiding en gebruiksaanwijzing
40
2
d
van
standaard
Gebruik alleen geharmoniseerde
draad met dubbele isolatie en
geschikt voor de toepasselijke
spanning.
2-aderige kabel
0,75~1,25 mm²
130 m
Details – Schakelaar geluidsarm op afstand:
OPMERKING
Schakelaar geluidsarm. Om de geluidsarme stand op
afstand IN/UIT te schakelen moet een schakelaar
geluidsarme werking worden geïnstalleerd. Gebruik een
spanningsloos
contact
12 V DC).
Schakelaar geluidsarm
OFF
ON
Bedrading schakelaar geluidsarm op afstand:
Bedrading
Maximale kabellengte
14.7.2
Hoogspanningsbedrading – Capacity up
unit
Aansluitingen/routering/bevestiging
a
b
X2M
c
1
X1M
PE
2
a d/e/f
X1M
Elektrische voeding:
a: Voedingskabel
b: Overstroomzekering
c: Aardlekschakelaar
PE
Beschermende aarding (schroef)
X2M
Outputsignalen:
d: Voorzichtig
e: Waarschuwing
f: Draaien
voor
microstroom
(≤1 mA,
Stand
Normale stand
Geluidsarme stand
Gebruik alleen geharmoniseerde
draad met dubbele isolatie en
geschikt voor de toepasselijke
spanning.
2-aderige kabel
0,75~1,25 mm²
130 m
X1M
PE
L1 L2 L3
N
L1 L2 L3 N
3N~ 50 Hz
380-415 V
X2M
C C1 W1 R P1 P2
d
e
f
LREN8~12A + LRNUN5A
CO₂ ZEAS buitenunit en capacity up unit
4P704141-1F – 2024.12
