13.3

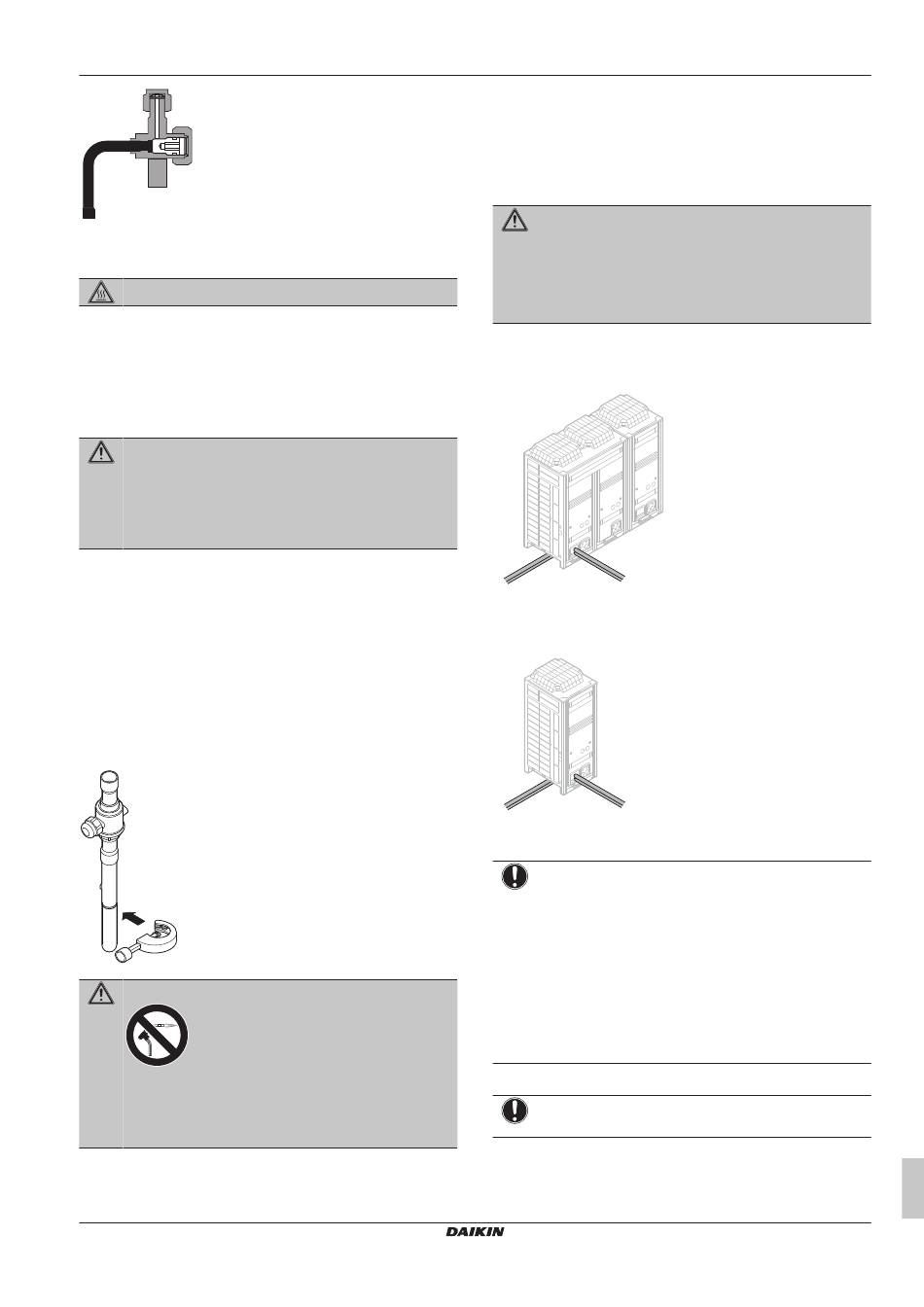

Koelmiddelleiding aansluiten
GEVAAR: RISICO OP BRANDWONDEN
13.3.1
Dichtgedraaide leidinguiteinden afsnijden
Bij verzending van het product blijft een kleine hoeveelheid koelgas
in het product. Dit betekent dat de druk in de leidingen hoger is dan
de atmosferische druk. Om veiligheidsredenen moet het koelmiddel
worden verwijderd alvorens de dichtgedraaide leidinguiteinden af te
snijden.
WAARSCHUWING
Gas of olie die nog overblijft in de afsluiter kan de
dichtgedraaide leiding wegblazen.
Als deze instructies NIET goed worden nageleefd, kan er
schade aan voorwerpen of persoonlijk letsel ontstaan
(afhankelijk van de omstandigheden kan dit ernstig zijn).
1 De afsluiters CsV3 (gas) en CsV4 (vloeistof) moeten open
staan. Zie
"13.2.1 Omgaan met de
2 Als de buitenunit binnenshuis wordt geïnstalleerd: installeer een
drukslang op servicepoort SP3, SP7 en SP11. Controleer of de
slangen goed bevestigd zijn en dat ze naar buiten lopen.
3 Open servicepoort SP3, SP7 en SP11 volledig om het
koelmiddel te laten ontsnappen. Zie
servicepoort" [ 4 26]. Alle koelmiddel moet zijn verwijderd
alvorens verder te gaan.
4 Snijd het onderste deel van de leidingen van de gas- en
vloeistofafsluiters af op de zwarte lijn. Gebruik altijd gepast
gereedschap, zoals een pijpensnijder of een kniptang.
WAARSCHUWING
Verwijder
de
dichtgedraaide
hardsolderen.
Gas of olie die nog overblijft in de afsluiter kan de
dichtgedraaide leiding wegblazen.
5 Wacht tot de olie uit de leiding is gedruppeld. Alle olie moet zijn
verwijderd alvorens verder te gaan.
LREN8~12A + LRNUN5A
CO₂ ZEAS buitenunit en capacity up unit
4P704141-1F – 2024.12
afsluiter" [ 4 25].
"13.2.3 Omgaan met de
leiding
NOOIT
door
13 Installatie van de leidingen
6 Sluit afsluiter CsV3 en CsV4 en servicepoort SP3, SP7 en
SP11.
7 Sluit de lokale leiding aan op de afgesneden leidingen.
13.3.2
Koelmiddelleiding op buitenunit
aansluiten
WAARSCHUWING
Sluit de buitenunit ALLEEN aan op koelvitrines of
koelblazers met een ontwerpdruk:
▪ Aan de hogedrukzijde (vloeistofzijde) van 90 barg.
▪ Aan de lagedrukzijde (gaszijde) van 60 barg (mogelijk
met veiligheidsklep op lokale gasleiding).
U kunt de koelmiddelleiding naar de voorkant of de zijkant van de
unit laten lopen.
Voor de buitenunit
b
a
a
Aansluiting aan linkerkant
b
Aansluiting aan voorkant
Voor de capacity up unit
b
a
a
Aansluiting aan linkerkant
b
Aansluiting aan voorkant
OPMERKING
Voorzorgsmaatregelen
uitbreekopeningen:
▪ Let op dat u de behuizing niet beschadigt.
▪ Na het uitslaan van de uitbreekopeningen, verwijdert u
best de bramen en brengt u reparatieverf aan op de
randen en de delen rond de randen om roestvorming te
voorkomen.
▪ Omwikkel de elektrische bedrading met beschermende
tape om beschadiging bij het doorvoeren door de
uitbreekopeningen te voorkomen.
Aansluiting aan voorkant
OPMERKING
Bescherm de unit tegen schade tijdens het braseren.
1 Verwijder het linker voorpaneel van de buitenunit en, indien van
toepassing, dat van de capacity up unit. Zie
openen" [ 4 20].
buitenunit
Montagehandleiding en gebruiksaanwijzing
bij
het
uitslaan
van
de
"12.2.1 De
27
